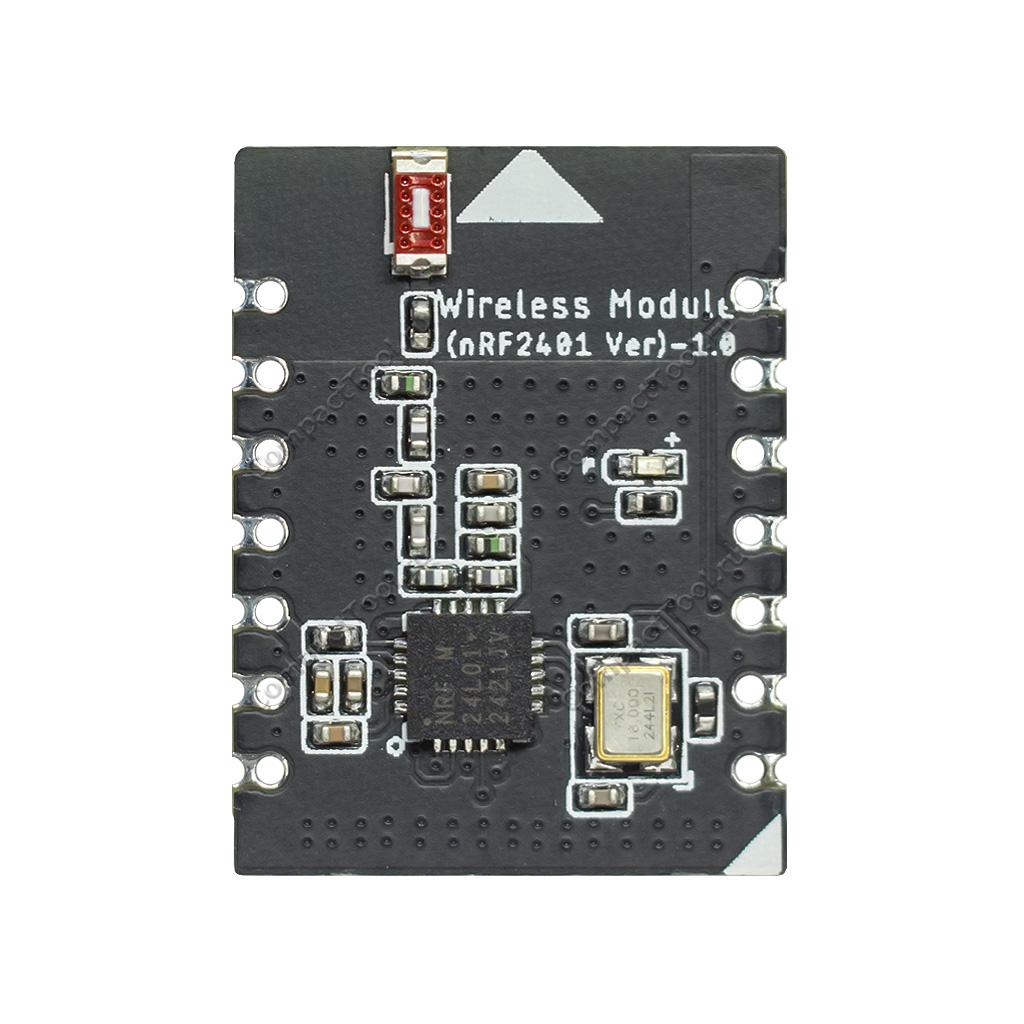

nRF2401 беспроводной модуль ближней радиосвязи 2.4ГГц
Арт. 16904
610 ₽
менее 10 шт.
Описание
Серия графических панелей для создания человеко-машинного интерфейса (HMI) Crowpanel Advance обладает средствами проводной и беспроводной коммуникации. Поддерживаются одновременно несколько стандартов беспроводной связи, в настоящее время актуальных в IoT-секторе: WiFi, Zigbee, Thread, Matter, Bluetooth Low Energy (BLE), NRF и Lora. Опция беспроводной связи предоставляет платформе ощутимо бóльшее пространство для интеграции в самые разные приложения, фокусируя функции беспроводной связи в качестве удобной альтернативы классическим проводным соединениям. Экранные панели Crowpanel Advance способны контактировать как с одним, так и с несколькими устройствами, могут использоваться в комплексных системах сбора информации, мониторинга или управления.
Весь модельный ряд Сrowpanel Advance основан на процессорах ESP32 и в базовом варианте имеет возможность взаимодействия с сетями WiFi и Bluetooth. Остальные интерфейсы беспроводной связи реализованы заменяемыми модулями. Любой HMI-дисплей серии Сrowpanel Advance позволяет добавлять только один дополнительный беспроводной интерфейс, а встроенный в плату специальный коннектор обеспечивает максимальную простоту установки. Всего существует 4 типа заменяемых беспроводных модулей, каждый из них легко заменяется на другой при необходимости. Кроме этого, заменяемые модули являются самодостаточными узлами и их можно свободно использовать в индивидуальных DIY-проектах.
Технические характеристики
- Модель: nRF2401 Elecrow Crowpanel Advance Replaceable Wireless Module v1.0 (DAC00103W)
- Напряжение питания, логики: 3.3В постоянного тока DC
- Контроллер: NRF24L01
- Режимы радиомодуля: приём (RX), передача (TX)
- Диапазон безлицензионных частот: 2.4ГГц (2405~2480МГц)
- Дистанция связи: до 30м в помещении, до 100м в открытом пространстве
- РЧ-модуляция: GFSK
- Кол-во радиочастотных каналов: 126
- Скорость воздушной коммуникации: 250 Кбит/с, 1 Мбит/с, 2 Мбит/с
- Протокол обмена данными: Enhanced ShockBurst
- Топология сетей: звезда (профиль подключения радиомодулей 1+6)
- Выходная мощность сигнала: -18 дБм, -12 дБм, -6дБм, 0дБм
- Чувтствительность приемника: -82 дБм @ 2МГц, -85 дБм @ 1МГц
- Интерфейс: SPI (макс. 8 Мбит/с)
- Патч-антенна
- усиление: 3.74 дБи (среднее 3.66 дБи)
- эффективность: 58.9% (среднее 55.9%)

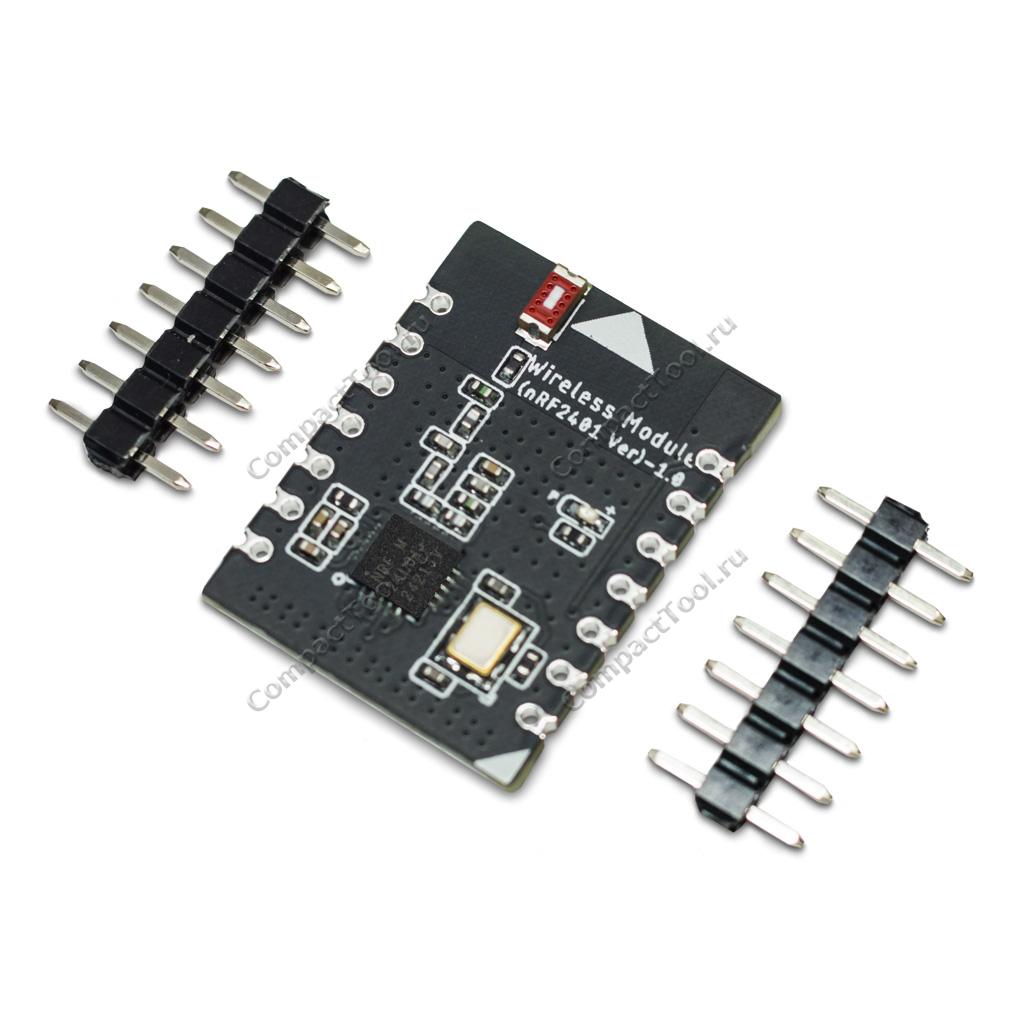

- Шаг выводов: 2.54 мм
- Температура эксплуатации: -30°С ~ +85°С
- Размеры: 24 х 18 х 2.8 мм
- Вес: 2.2 г.

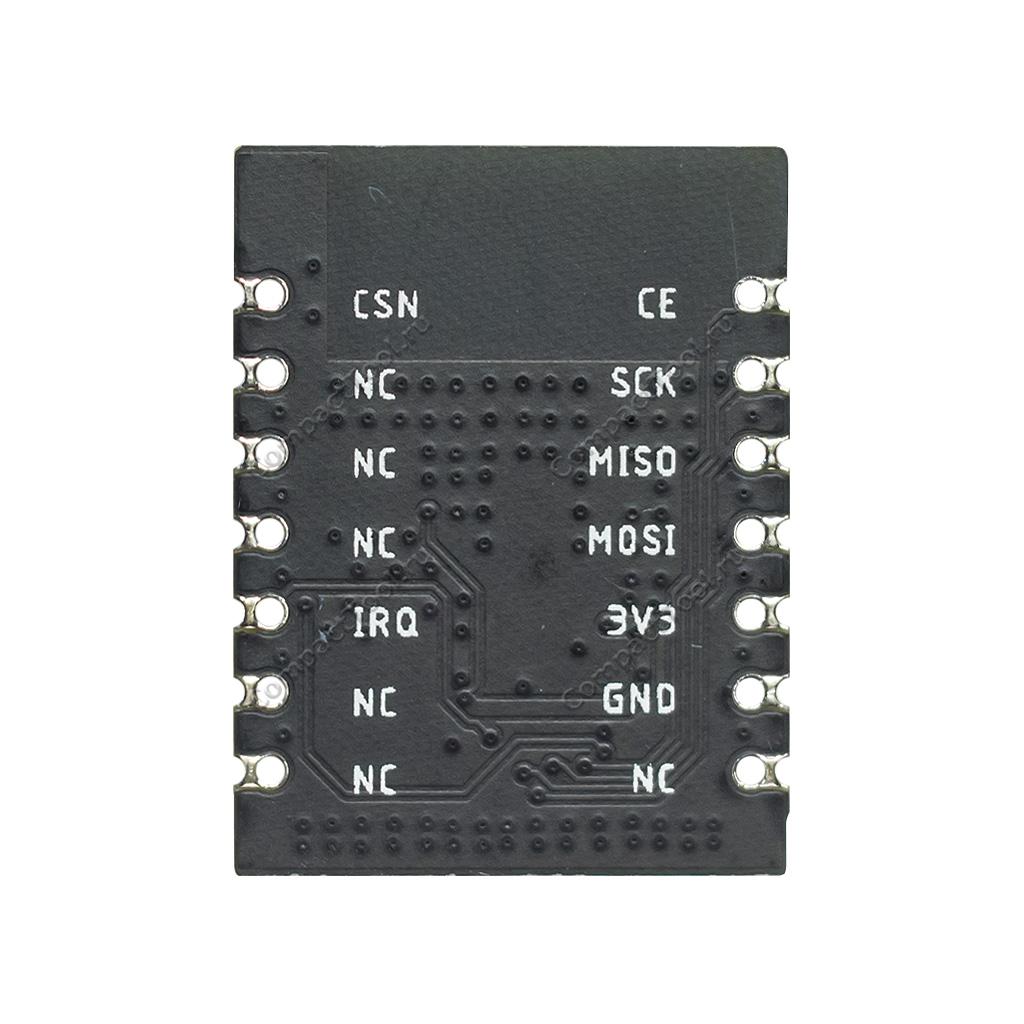

Функциональное назначение контактов
| Имя | Описание | Имя | Описание |
| CE | Управление режимами NRF24L01 | CSN | Выбор чипа (SPI Chip Select) |
| SCK | Сигнал синхронизации SPI | NC | Нет подключения |
| MISO | Выход данных SPI | NC | Нет подключения |
| MOSI | Вход данных SPI | NC | Нет подключения |
| 3V3 | Напряжение питания +3,3В DC | IRQ | Низкоуровневый выход сигнала прерывания |
| GND | Общий (земля) | NC | Нет подключения |
| NC | Нет подключения | NC | Нет подключения |
