CROWPANEL ADVANCE CASE 3.5'' 320x480 ESP32-S3 Экранный модуль сенсорный HMI AI-Powered

Технические характеристики

• Производитель: Elecrow Technology
• Модель: Crowpanel Advance Case 3.5" HMI Display (SKU: DIS01835A)
• Среда разработки: ArduinoIDE, LVGL, PlatformIO, MicroPython, ESPHome (HomeAssistant), ESP-IDF, NodeMCU, SquareLine Studio, LovyanGFX и др.
• Энергопотребление, макс.: 5В/2А постоянного тока DC
• Напряжение логики: 3.3В
• Дисплей
  • ЖК-матрица: IPS TFT
  • Диагональ: 3.5" дюйма
  • Разрешение: 320 х 480 графических точек, HVGA
  • Соотношение сторон: 2:3
  • Ориентация: портретная (поддерживается альбомная)
  • Активная область: 48.96 х 73.44мм
  • Графический контроллер: ILI9488
  • Яркость: 400 кд/м2
  • Углы обзора: 178°
  • Цветовая палитра: 65536 оттенков, RGB565 (16-разрядная)
• Сенсорная панель
  • Тип: ёмкостная
  • Контроллер: FT6336U
  • Регистрация одновременных касаний: 2 (или 1 + жесты)
• Программируемый контроллер
  • Чип: ESP32-S3-WROOM-1-N16R8, 32-битный 2-ядерный микропроцессор Tensilica Xtensa LX7 240МГц
  • Память: Flash 16МБ, SRAM 512КБ, ROM 384КБ, PSRAM 8МБ
  • Беспроводная связь: WiFi 802.11b/g/n (до 150Мбс), Bluetooth 5.0/BLE
  • Частота радиоcигнала: 2.402ГГц ~ 2.483ГГц
  • Шифрование: AES-128, AES-256, Hash, RSA, HMAC и др.
• ИИ-функционал (аудио)
  • Аудио усилитель NS4168+NS4268, макс.мощность 3Вт (нагрузка 3 Ом), с регулировкой громкости
  • Микрофон всенаправленный MEMS INMP441
  • Тональный пьезоизлучатель
• Интерфейсы
  • Порт UART0-IN XH2.54-4P: питание от внешнего источника +5В DC, последовательный UART0 (толерантно к 5В)
  • Порт UART1-OUT НY2.0-4P: выход +3.3В, последовательный UART1
  • Порт IIC-OUT HY2.0-4P: выход +3.3В, последовательный IIC/I2C/TWI
  • Порт Type-C USB UART0: питание от внешнего источника +5В DC, последовательный UART0 (через встроенный CH340 TTL)
  • Порт Type-C USB OTG: питание от внешнего источника +5В DC, USB OTG
  • Порт TF: слот карты памяти MicroSD макс. 32ГБ
  • Порт BAT PH2.0-2P: внешняя аккумуляторная батарея 3.7В DC
  • Порт SPK PH2.0-2P: выход на наушники или динамик
  • Порт IoT 16(2х8)P-2.54: для сменных беспроводных модулей
• Дополнительная беспроводная коммуникация: сменные модули ESP32-H2 Thread/Zigbee/Matter, ESP32-C6 WiFi 6, nRF2401 ISM 2.4ГГц, SX1262 LoRa (приобретаются отдельно)
• Батарея: литиевая Li-Ion 3.7В или LP 3.7В (приобретается отдельно)
• Контроллер заряда/разряда батареи: TP4059
• Часы реального времени RTC: BM8563EMA
• Температура
  • Эксплуатации: -20°С...+70°С
  • Хранения: -30°С...+80°С

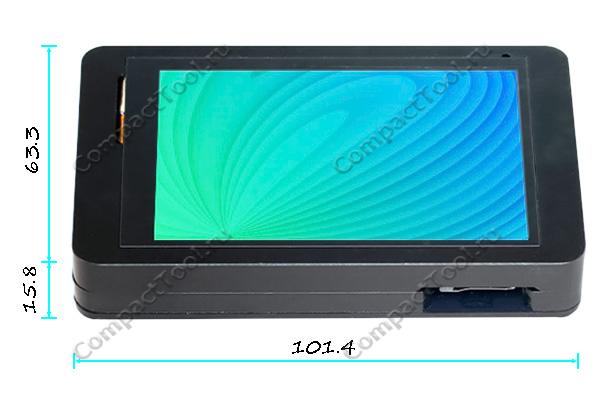

• Размеры: 101.4 х 63.3 х 15.8мм
• Вес: 105г. (нетто), 155г. (брутто)

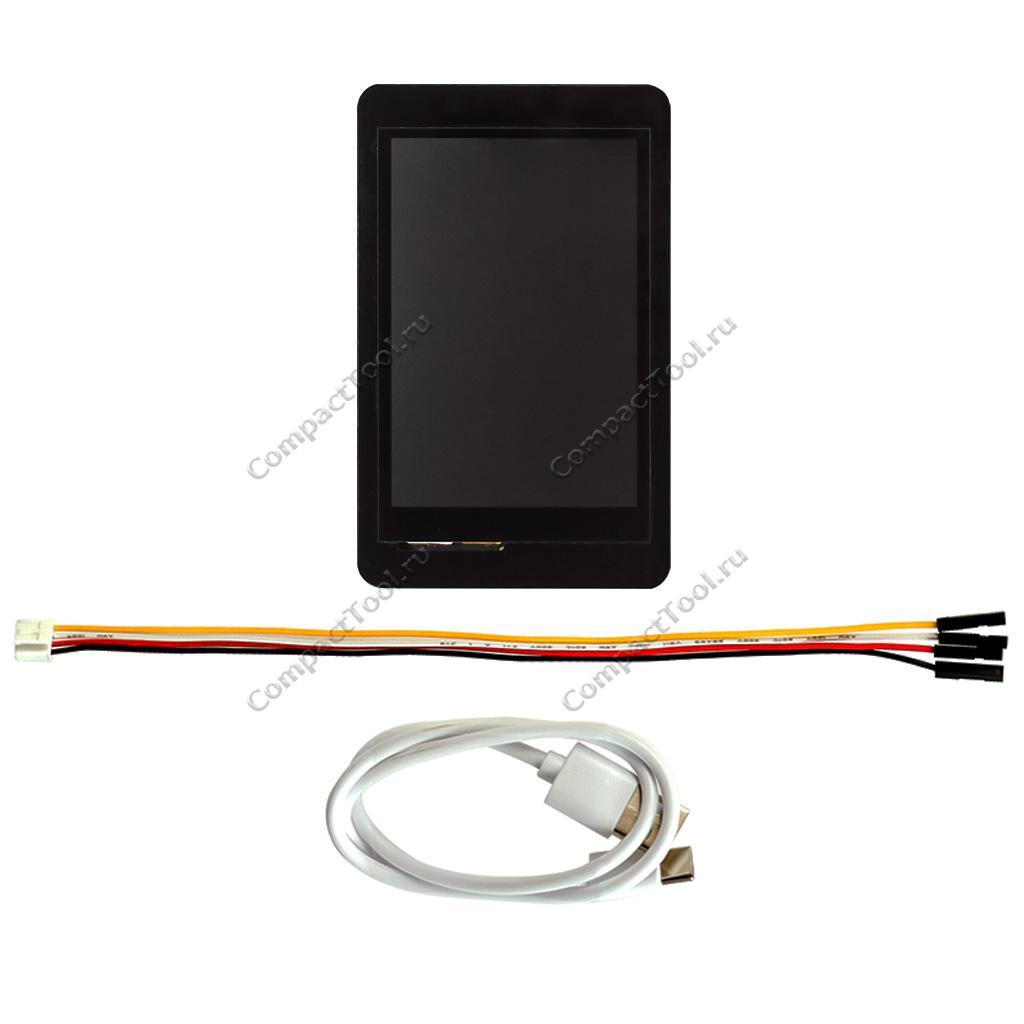

Комплектация

• Сенсорный дисплей CROWPANEL ADVANCE CASE 3.5" - 1шт
• Кабель USB-A/USB-C - 1шт
• Кабель Grove HY2.0-4P/Dupont 4P-2.54 - 1шт

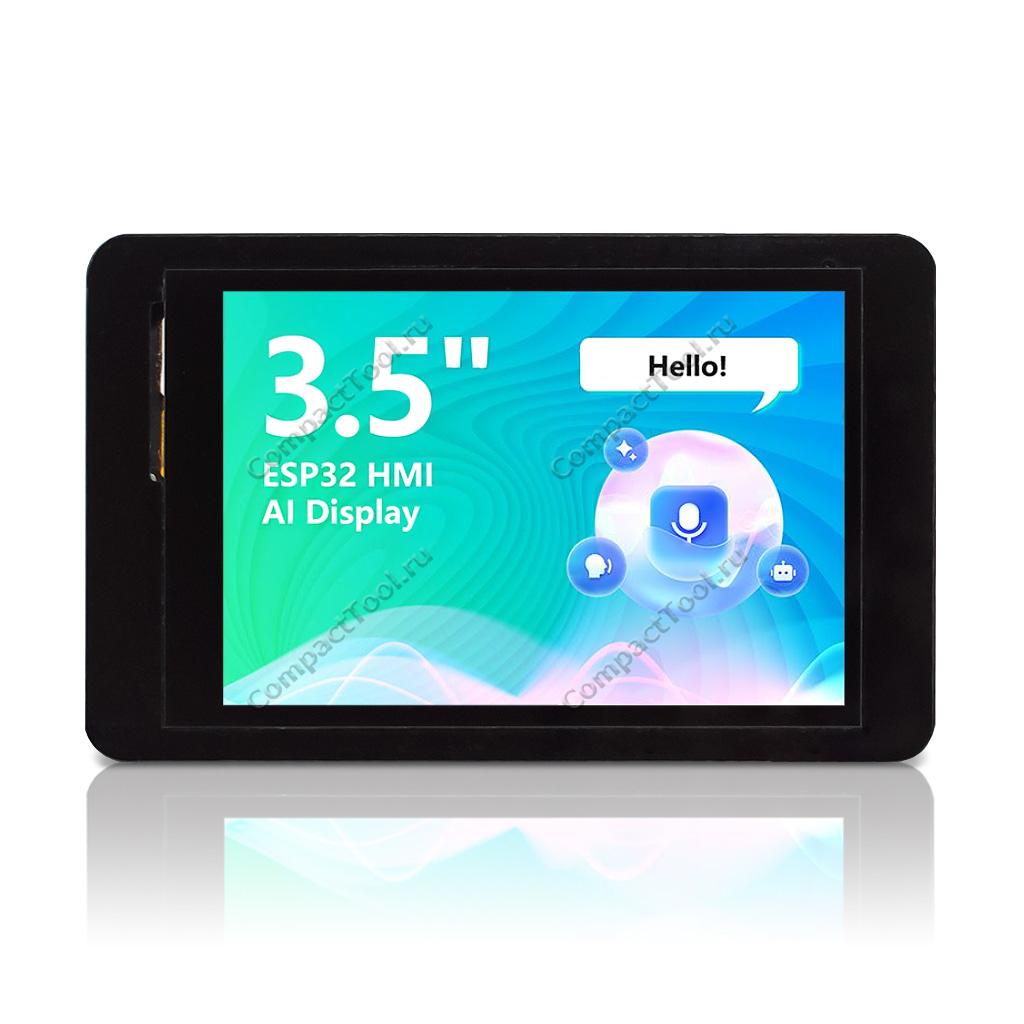

Модуль CROWPANEL 3.5" HMI ESP32S3 AI-Powered с 3.5-дюймовым ярким цветным сенсорным экраном и встроенным 32-разрядным программируемым микроконтроллером ESP32 позволяет создавать простые и вместе с тем уникальные приложения человеко-машинного интерфейса (ЧМИ) с графическим интерфейсом для домашних устройств электроники, для промышленных приборов или сельскохозяйственного оборудования. Серия ADVANCE обладает улучшенными характеристиками производительности и уникальными нововведениями. По сравнению с серией BASIC, экранный модуль ADVANCE предоставляет пользователю значительно больше ресурсов для реализации ЧМИ-приложения, а также расширяет возможности его интеграции в другие платформы. Разработка приложений для дисплея CROWPANEL HMI ESP32 не ограничивается каким-либо одиночным специализированным фреймворком, как это часто встречается в конкурентных продуктах. Пользователю на выбор доступна разработка в интегрированной среде Espressif ESP-IDF, Arduino IDE, PlatforIO или SquareLine Studio. Написание кода для ЧМИ-приложения одинаково эффективно на языках программирования С/С++, Python/Micropython, Lua. CROWPANEL полноценно работает с лёгкой и универсальной, открытой графической библиотекой LVGL.

Дисплейный модуль CROWPANEL ADVANCE поддерживает ИИ-функции общения с голосовым помощником. На электронной плате модуля размещены всенаправленный микрофон и аудиовыход для подключения внешнего динамика. Расширение возможностей интеграции ЧМИ-приложения представлено опцией сменных модулей с различными протоколами беспроводной коммуникации: Zigbee, LoRa, Matter, Thread, WiFi 6 или nRF2401. В специализированный разъём CROWPANEL ADVANCE может быть установлен один любой совместимый сменный модуль, который обеспечивает ЧМИ-приложению доступность высокоскоростной коммуникации в соответствующих сетях. Установка дополнительного сменного модуля не является обязательной, все существующие сменные модули приобретаются отдельно.

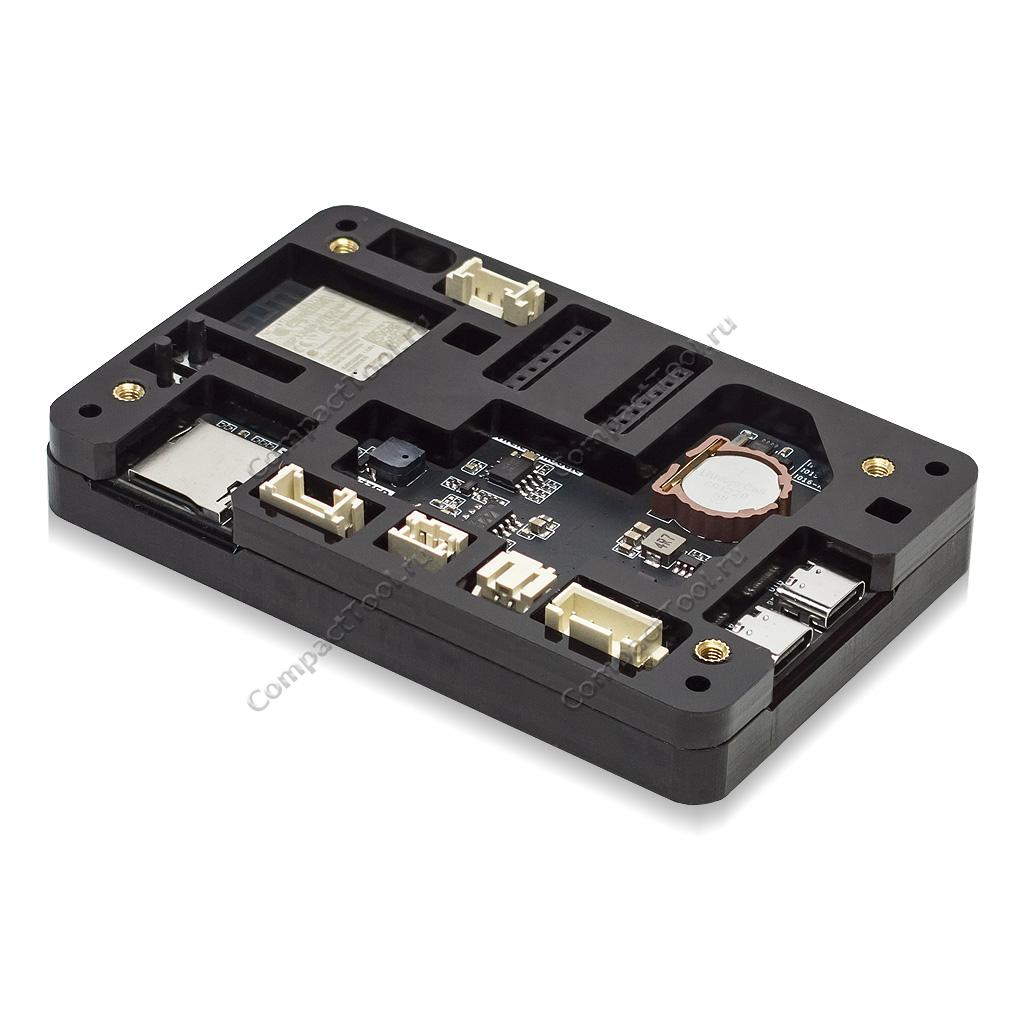

Модельный ряд CROWPANEL ADVANCE включает варианты экранных модулей всех размеров в исполнении с корпусом или без. Дизайнерский корпус из полупрозрачного чёрного акрилового стекла защищает экранный модуль от попадания мелких предметов или грязи на поверхность печатной платы, исключает возможность повреждения внутренних контактов и деталей. Конструкция корпуса сборно-разборная, с креплением на четырёх винтах. Состоит из трёх слоёв: лицевого обрамления, центральной рамки и задней пластины. На последней крупным шрифтом нанесены все надписи и символы, соответствующие назначению коммуникационных интерфейсов и элементов управления экранным модулем.



Мощный 2-ядерный процессор ESP32-S3-WROOM-1, взятый в основу схемотехники экранного модуля, способен выполнять вычисления с частотой от 80МГц до 240МГц, и обладает возможностью подключения к сетям WiFi / Bluetooth. Производительности контроллера ESP32 достаточно для реализации проектов ЧМИ любой сложности, статических или динамических, с отрисовкой на экране 320*480 графических точек следующих элементов интерфейса: окон, списков и меню, кнопок и ползунков, а также других интерактивных элементов. В том числе поддерживается воспроизведение файлов видео или аудио. Имеются слот карт MicroSD для хранения пользовательских данных и встроенный аудио усилитель с выходом на наушники или динамик для звукового сопровождения каких-либо внутренних событий ЧМИ-приложения. Модель CROWPANEL ADVANCE ESP32-СTP-3.5 комплектуется 2 портами USB Type-C питания с функцией USB 2.0 OTG и 3 портами последовательной коммуникации UART и I2C/IIC/TWI. Порт BAT c возможностью подключения литиевого аккумулятора 3.7В и функцией заряда батареи обеспечивает 3.5-дюймовому экрану абсолютную автономность. В стационарном режиме, экран CROWPANEL ADVANCE 3.5-ESP32-HMI функционирует от напряжения 5В постоянного тока и расходует в максимуме не более 2000мА.

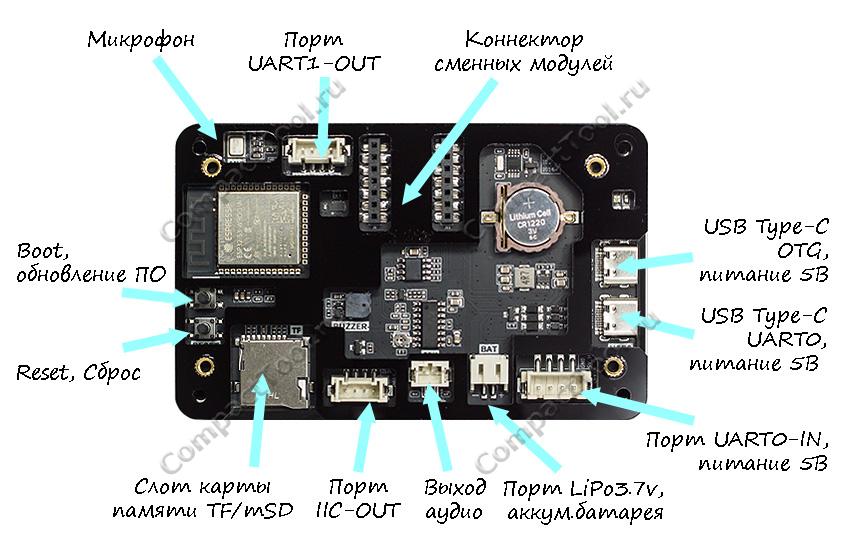

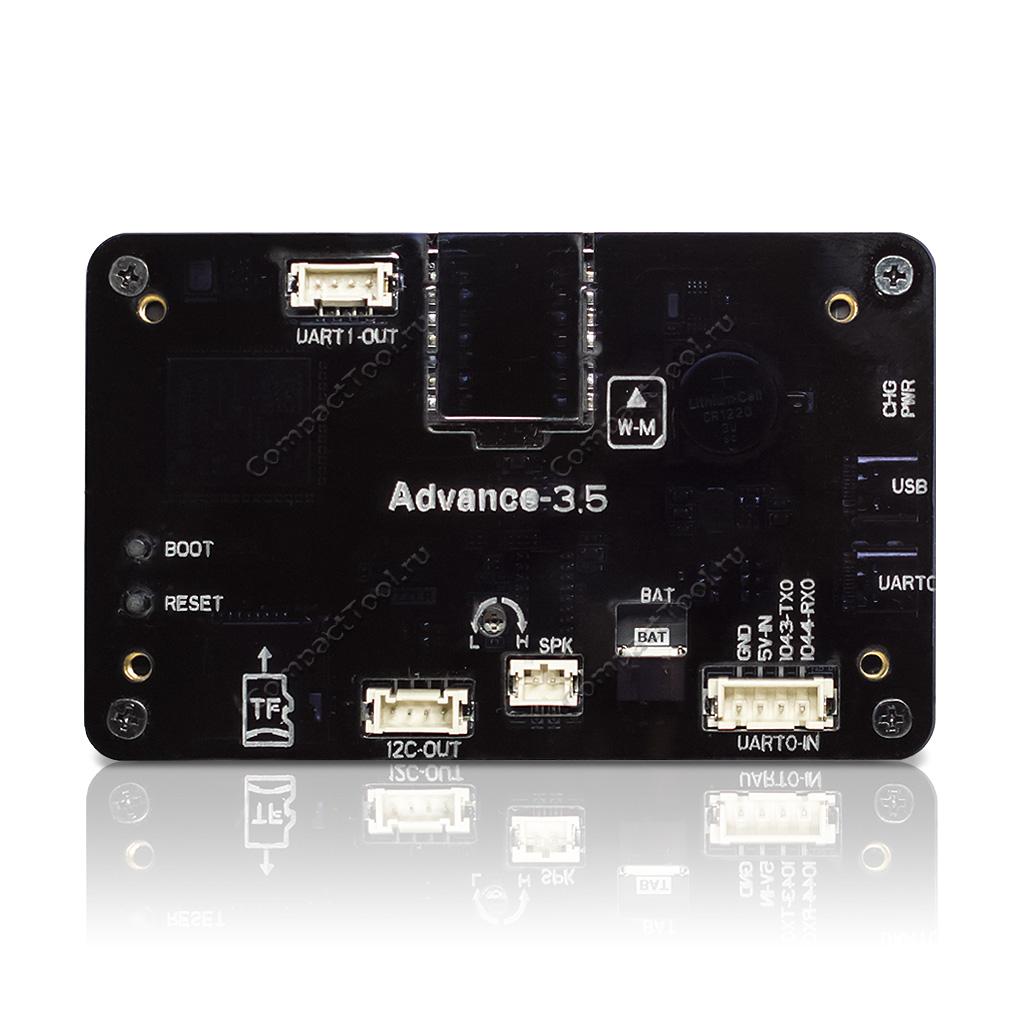

Интерфейсы модуля CROWPANEL ADVANCE 3.5" HMI ESP32 TFT LCD AI-POWERED



Функции интерфейсов

Имя порта	Вывод ESP32-S3
USB UART0(->CH340 TTL), UART0-IN	RX(IO44), TX(IO43)
USB (OTG)	USB_D-(IO19), USB_D+(IO20)
UART1-OUT	RX(IO18), TX(IO17)
IIC-OUT	SDA(IO15), SCL(IO16)
TF/SD Card Slot	SPI_MOSI(IO6), SPI_MISO(IO4), SPI_CLK(IO5), SPI_CS(GND)
SPK	I2S-LRCLK(IO11), I2S_BCLK(IO13), I2S_SDIN(IO12)



Встроенная периферия Crowpanel Advance

Наименование	Вывод ESP32-S3
Подсветка ЖК	IO38
Пьезоизлучатель	IO8
Микрофон	MIC_SD(IO10), MIC_WS(IO3), MIC_CLK(IO9)
RTC часы реального времени	SDA(IO15), SCL(IO16)
Переключатель MIC/WM (микрофон/беспроводной модуль)	IO45, HIGH=MIC, LOW=WM



Коннектор беспроводных модулей

ESP32-S3	Вывод	Коннектор WM	Вывод	ESP32-S3
IO1	1*2		1*2	IO2
IO10	2*2		2*2	IO16
IO9	3*2		3*2	IO15
IO3	4*2		4*2	—
3.3V	5*2		5*2	IO46
GND	6*2		6*2	IO0
5V	7*2		7*2	—



Физические размеры, мм



Справочная литература и программное обеспечение

1. Спецификация контроллера ESP32-S3-WROOM-1 v1.5
2. Ресурсы для CrowPanel-Advance-3.5-HMI-ESP32 на портале GitHub
3. Библиотека примеров кода + SDK
4. SDK ESP-IDF на портале GitHub
5. Электронная документация для ESP-IDF
6. Открытая графическая библиотека LVGL
7. SquareLine Studio среда разработки графического интерфейса ЧМИ
8. Первые шаги по разработке на Arduino IDE
9. Первые шаги по разработке в ESP-IDF
10. Первые шаги по разработке в PlatfromIO
11. Пособие по интеграции в платформу ESPHome Assistent
12. Учебное пособие с примерами для платформы LVGL
