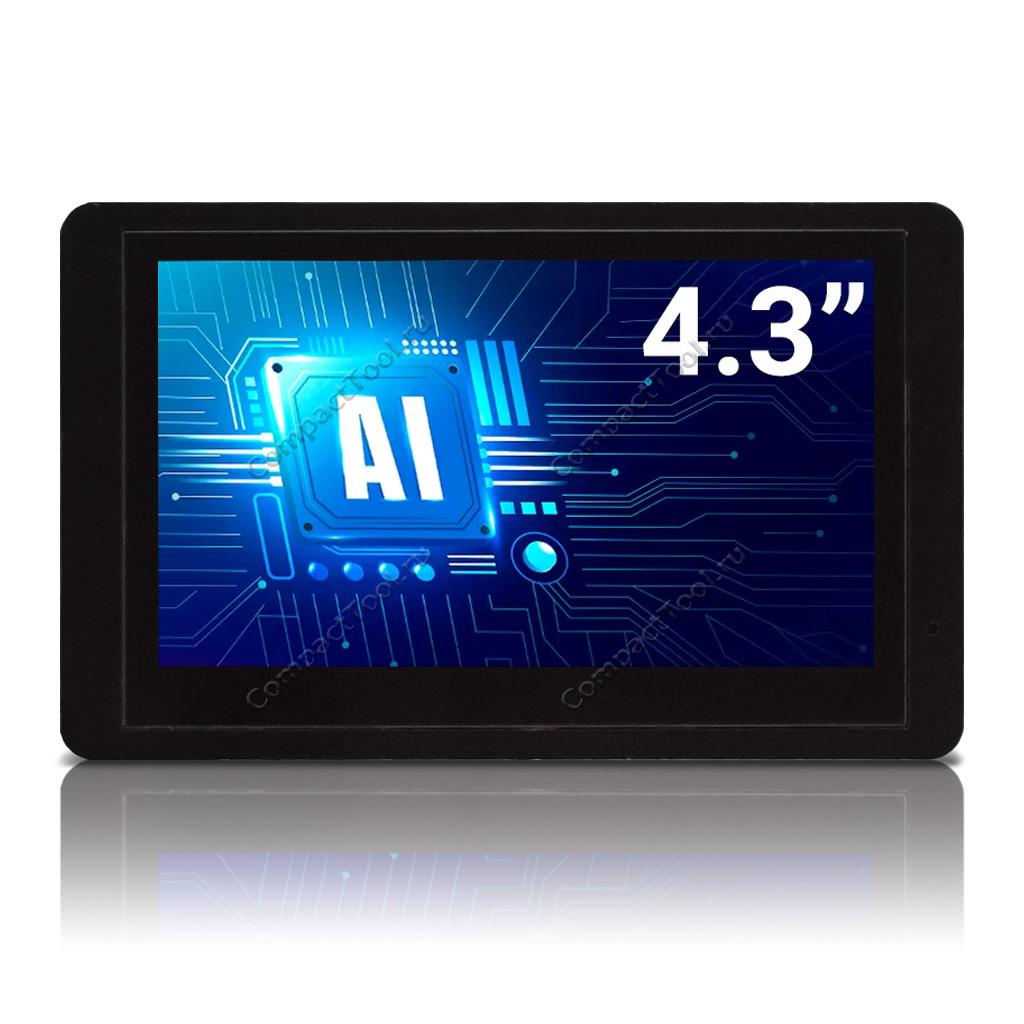

CROWPANEL ADVANCE CASE 4.3'' 800х480 ESP32-S3 Экранный модуль сенсорный HMI AI-Powered
Арт. 16885
4,040 ₽
менее 10 шт.
Описание
Технические характеристики
- Производитель: Elecrow Technology
- Модель: Crowpanel Advance Case 4.3" HMI Display V1.0 (SKU: DIS01943A)
- Среда разработки: ArduinoIDE, LVGL, PlatformIO, MicroPython, ESPHome (HomeAssistant), ESP-IDF, NodeMCU, SquareLine Studio, LovyanGFX и др.
- Энергопотребление, макс.: 5В/2А постоянного тока DC
- Напряжение логики: 3.3В
- Дисплей
- ЖК-матрица: IPS TFT P043B018-IPS-CTP
- Диагональ: 4.3" дюйма
- Разрешение: 800 х 480 графических точек, WVGA
- Соотношение сторон: 5:3
- Ориентация: альбомная (поддерживается портретная)
- Активная область: 95.04 х 53.86мм
- Графический контроллер: ST7262E43
- Яркость: 300 кд/м2
- Контрастность: 1200:1
- Углы обзора: 178°
- Цветовая палитра: 262144 оттенков, RGB666 (18-разрядная)
- Сенсорная панель
- Тип: ёмкостная
- Контроллер: GT911 GOODIX
- Регистрация одновременных касаний: 1 в демо-ПО (макс.5)
- Программируемый контроллер
- Чип: ESP32-S3-WROOM-1-N16R8, 32-битный 2-ядерный микропроцессор Tensilica Xtensa LX7 240МГц
- Память: Flash 16МБ, SRAM 512КБ, ROM 384КБ, PSRAM 8МБ
- Беспроводная связь: WiFi 802.11b/g/n (до 150Мбс), Bluetooth 5.0/BLE
- Частота радиоcигнала: 2.402ГГц ~ 2.483ГГц
- Шифрование: AES-128, AES-256, Hash, RSA, HMAC и др.
- ИИ-функционал (аудио)
- Аудио усилитель NS4168+NS4268, макс.мощность 3Вт (нагрузка 3 Ом), с регулировкой громкости
- Микрофон всенаправленный MEMS INMP441
- Тональный пьезоизлучатель
- Интерфейсы
- Порт Type-C USB 5V IN: питание от внешнего источника +5В DC, последовательный UART0 (через встроенный CH340 TTL)
- Порт UART0-IN XH2.54-4P: питание от внешнего источника +5В DC, последовательный UART0 (толерантно к 5В)
- Порт UART0-OUT XH2.0-4P: последовательный UART0
- Порт UART1-OUT XH2.0-4P: последовательный UART1, c поддержкой опции ESP32 USB 2.0
- Порт I2C-OUT HY2.0-4P: выход +3.3В, последовательный IIC/I2C/TWI
- Порт TF: слот карты памяти MicroSD макс. 32ГБ
- Порт BAT PH2.0-2P: внешняя аккумуляторная батарея 3.7В DC
- Порт SPK PH2.0-2P: выход на наушники или динамик
- Порт IoT 16(2х8)P-2.54: для сменных беспроводных модулей
- Дополнительная беспроводная коммуникация: сменные модули ESP32-H2 Thread/Zigbee/Matter, ESP32-C6 WiFi 6, nRF2401 ISM 2.4ГГц, SX1262 LoRa (приобретаются отдельно)
- Батарея: литиевая Li-Ion 3.7В или Li-Pol 3.7В (приобретается отдельно)
- Контроллер заряда/разряда батареи: TP4059
- Часы реального времени RTC: BM8563EMA
- Температура
- Эксплуатации: -20°С...+70°С
- Хранения: -30°С...+80°С
- Размеры: 122.1 х 75.7 х 15.0мм
- Вес: 160г. (нетто), 210г. (брутто)

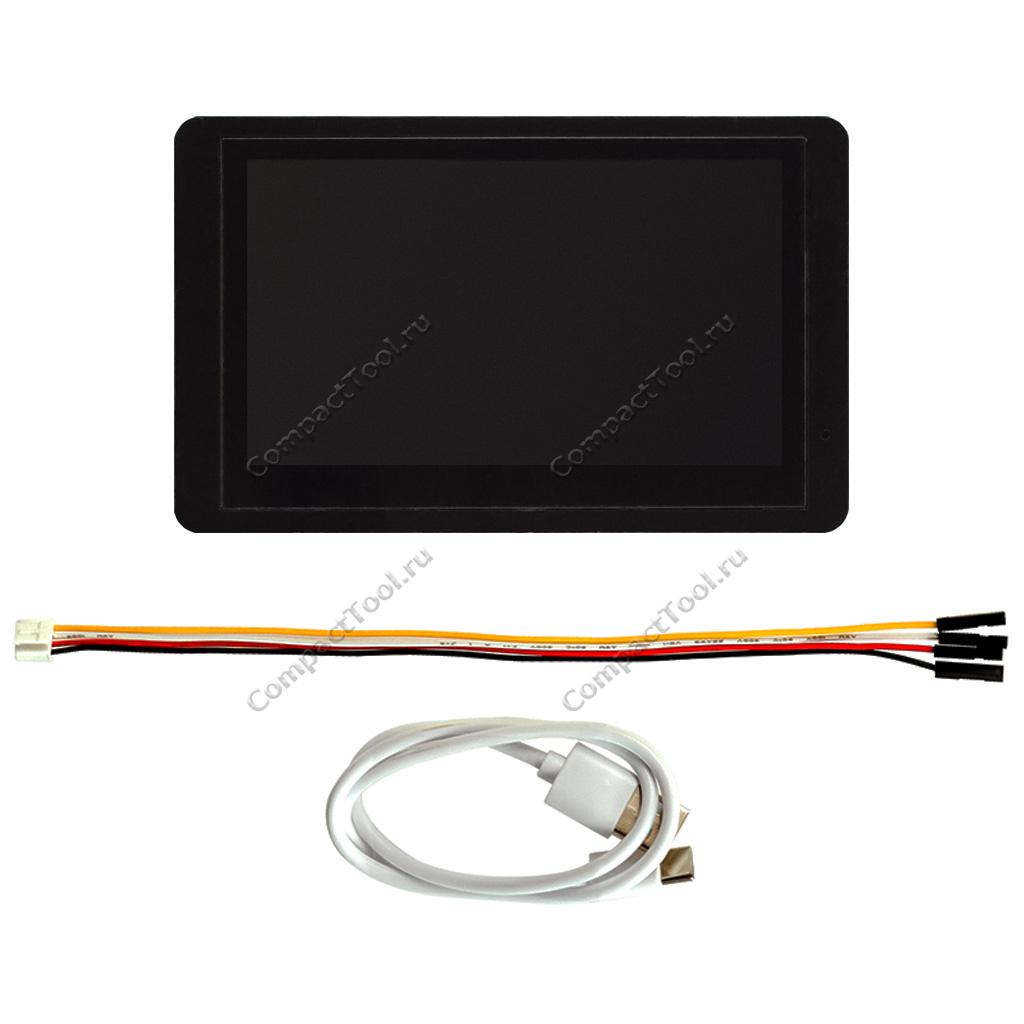

Комплектация
- Сенсорный дисплей CROWPANEL ADVANCE CASE 4.3" - 1шт
- Кабель USB-A/USB-C - 1шт
- Кабель Grove HY2.0-4P/Dupont 4P-2.54 - 1шт
Модуль CROWPANEL 4.3" HMI ESP32S3 AI-Powered с 4.3-дюймовым ярким цветным сенсорным экраном и встроенным 32-разрядным программируемым микроконтроллером ESP32 позволяет создавать простые и вместе с тем уникальные приложения человеко-машинного интерфейса (ЧМИ) с графическим интерфейсом для домашних устройств электроники, для промышленных приборов или сельскохозяйственного оборудования. Серия ADVANCE обладает улучшенными характеристиками производительности и уникальными нововведениями. По сравнению с серией BASIC, экранный модуль ADVANCE предоставляет пользователю значительно больше ресурсов для реализации ЧМИ-приложения, а также расширяет возможности его интеграции в другие платформы. Разработка приложений для дисплея CROWPANEL HMI ESP32 не ограничивается каким-либо одиночным специализированным фреймворком, как это часто встречается в конкурентных продуктах. Пользователю на выбор доступна разработка в интегрированной среде Espressif ESP-IDF, Arduino IDE, PlatforIO или SquareLine Studio. Написание кода для ЧМИ-приложения одинаково эффективно на языках программирования С/С++, Python/Micropython, Lua. CROWPANEL полноценно работает с лёгкой и универсальной, открытой графической библиотекой LVGL.
Дисплейный модуль CROWPANEL ADVANCE поддерживает ИИ-функции общения с голосовым помощником. На электронной плате модуля размещены всенаправленный микрофон и аудиовыход для подключения внешнего динамика. Расширение возможностей интеграции ЧМИ-приложения представлено опцией сменных модулей с различными протоколами беспроводной коммуникации: Zigbee, LoRa, Matter, Thread, WiFi 6 или nRF2401. В специализированный разъём CROWPANEL ADVANCE может быть установлен один любой совместимый сменный модуль, который обеспечивает ЧМИ-приложению доступность высокоскоростной коммуникации в соответствующих сетях. Установка дополнительного сменного модуля не является обязательной, все существующие сменные модули приобретаются отдельно.

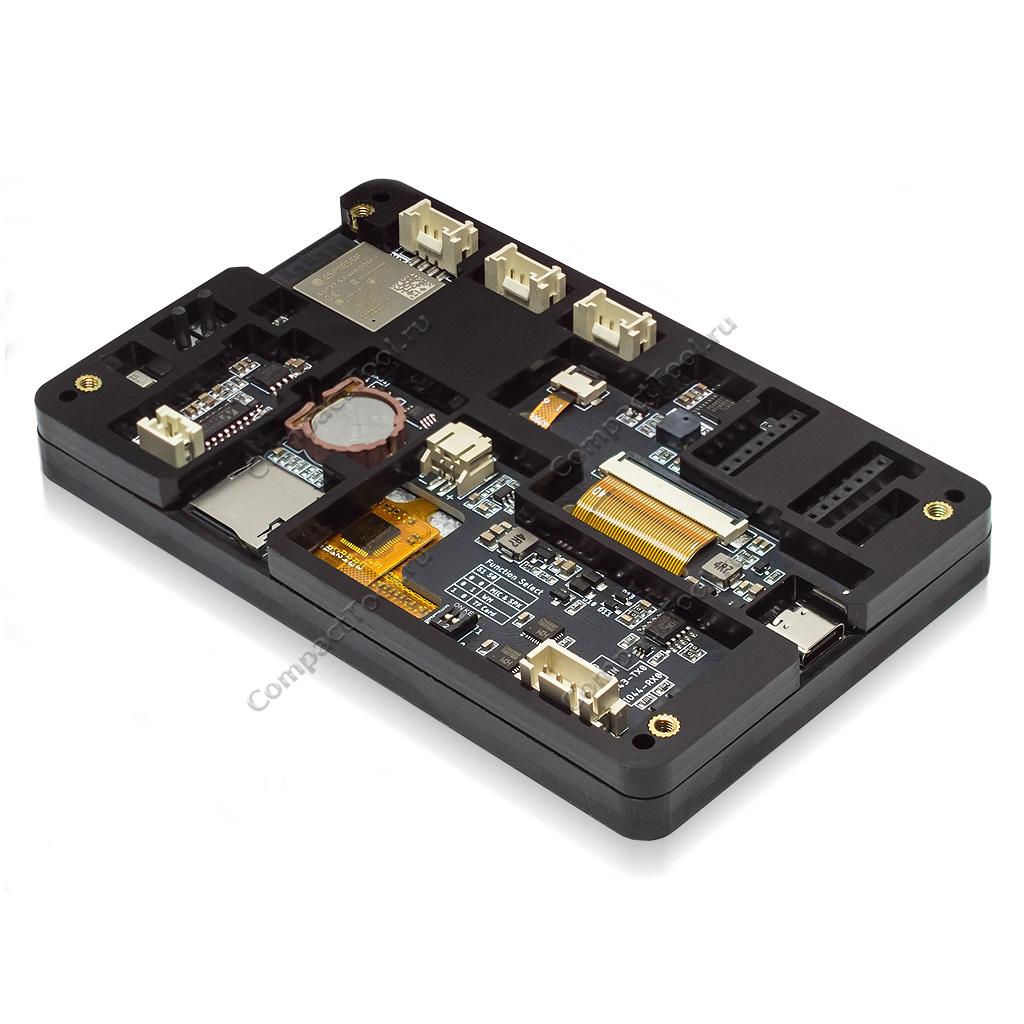

Модельный ряд CROWPANEL ADVANCE включает варианты экранных модулей всех размеров в исполнении с корпусом или без. Дизайнерский корпус из полупрозрачного чёрного акрилового стекла защищает экранный модуль от попадания мелких предметов или грязи на поверхность печатной платы, исключает возможность повреждения внутренних контактов и деталей. Конструкция корпуса сборно-разборная, с креплением на четырёх винтах. Состоит из трёх слоёв: лицевого обрамления, центральной рамки и задней пластины. На последней крупным шрифтом нанесены все надписи и символы, соответствующие назначению коммуникационных интерфейсов и элементов управления экранным модулем.
Мощный 2-ядерный процессор ESP32-S3-WROOM-1, взятый в основу схемотехники экранного модуля, способен выполнять вычисления с частотой от 80МГц до 240МГц, и обладает возможностью подключения к сетям WiFi / Bluetooth. Производительности контроллера ESP32 достаточно для реализации проектов ЧМИ любой сложности, статических или динамических, с отрисовкой на экране 800*480 графических точек следующих элементов интерфейса: окон, списков и меню, кнопок и ползунков, а также других интерактивных элементов. В том числе поддерживается воспроизведение файлов видео или аудио. Имеются слот карт MicroSD для хранения пользовательских данных и встроенный аудио усилитель с выходом на наушники или динамик для звукового сопровождения каких-либо внутренних событий ЧМИ-приложения. Модель CROWPANEL ADVANCE ESP32-СTP-7 комплектуется одним портом USB Type-C питания и 4 портами последовательной коммуникации UART и I2C/IIC/TWI, поддерживается опция USB 2.0 OTG. Порт BAT c возможностью подключения литиевого аккумулятора 3.7В и функцией заряда батареи обеспечивает 4.3-дюймовому экрану абсолютную автономность. В стационарном режиме, экран CROWPANEL ADVANCE 4.3-ESP32-HMI функционирует от напряжения 5В постоянного тока и расходует в максимуме не более 2000мА.

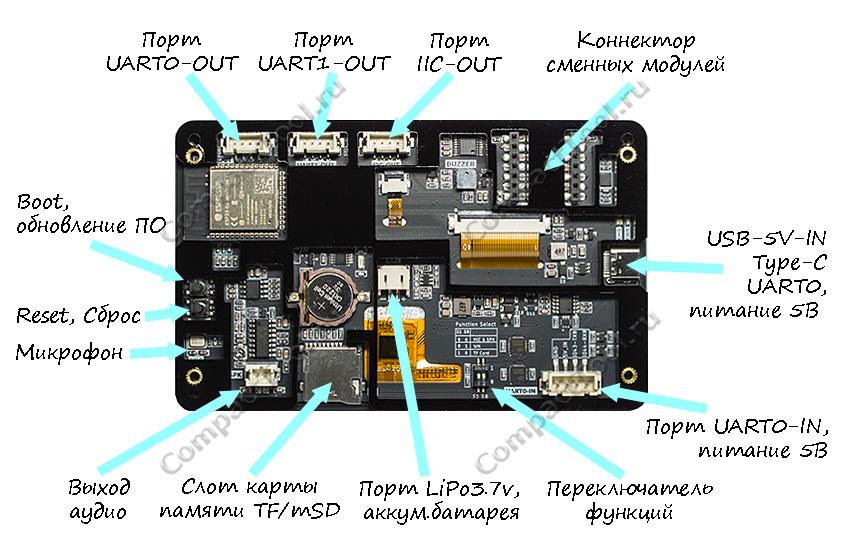

Интерфейсы модуля CROWPANEL ADVANCE 4.3" HMI ESP32 TFT LCD AI-POWERED
Функции интерфейсов
| Имя порта | Вывод ESP32-S3 |
| USB-5V-IN (->CH340 TTL), UART0-IN, UART0-OUT | RX(IO44), TX(IO43) |
| UART1-OUT | USB_D-(IO19), USB_D+(IO20) |
| I2C-OUT | SDA(IO15), SCL(IO16) |
| TF/SD Card Slot (переключатель функций) |
SPI_MOSI(IO6), SPI_MISO(IO4), SPI_CLK(IO5), SPI_CS(GND) |
| SPK (переключатель функций) |
I2S-LRCLK(IO6), I2S_BCLK(IO5), I2S_SDIN(IO4) |
Встроенная периферия Crowpanel Advance
| Наименование | Вывод ESP32-S3 |
| Пьезоизлучатель | IO8 |
| Микрофон (переключатель функций) |
MIC_SD(IO20), MIC_WS(IO2), MIC_CLK(IO19) |
| Часы реального времени с календарём (RTC) | SDA(IO15), SCL(IO16) |
| Подсветка ЖК экрана | IO1 встроенного расширителя портов PCA9557PW-I2C |
| Сенсорная панель, сброс | IO2 встроенного расширителя портов PCA9557PW-I2C |
| Режим аудио "беззвучный" (MUTE) | IO3 встроенного расширителя портов PCA9557PW-I2C |
| Аудио выход ВКЛ/ВЫКЛ | IO4 встроенного расширителя портов PCA9557PW-I2C |

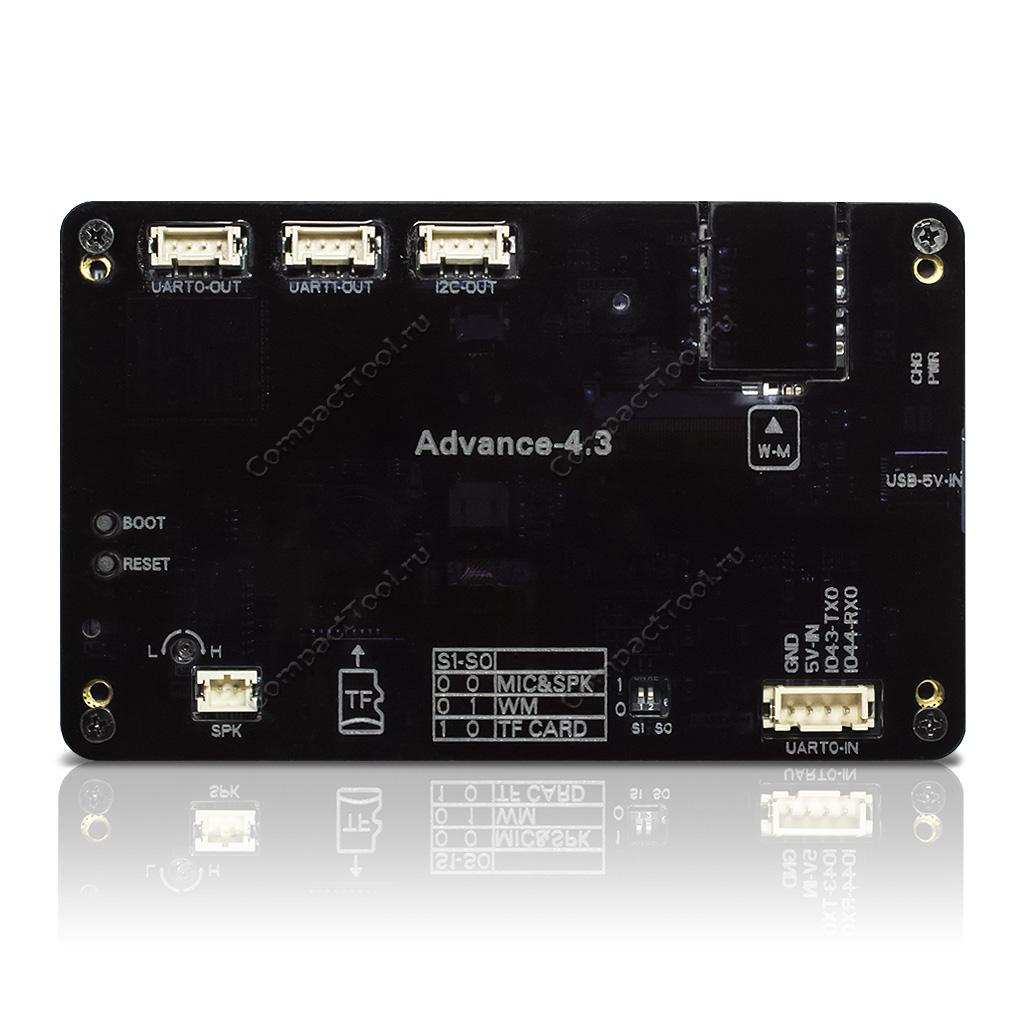

Переключатель функций
| Состояние S1 | Состояние S0 | Функционирование встроенной периферии |
| 0 | 0 | Микрофон + аудио выход (SPK) |
| 0 | 1 | Порт дополнительного беспроводного модуля (WM) |
| 1 | 0 | Слот карты памяти MicroSD (TF) |
Коннектор беспроводных модулей
| ESP32-S3 | Вывод | Коннектор WM | Вывод | ESP32-S3 |
| IO20 | 1*2 |  |
1*2 | IO19 |
| IO5 | 2*2 | 2*2 | IO16 | |
| IO4 | 3*2 | 3*2 | IO15 | |
| IO6 | 4*2 | 4*2 | — | |
| 3.3V | 5*2 | 5*2 | IO2 | |
| GND | 6*2 | 6*2 | IO0 | |
| 5V | 7*2 | 7*2 | — |

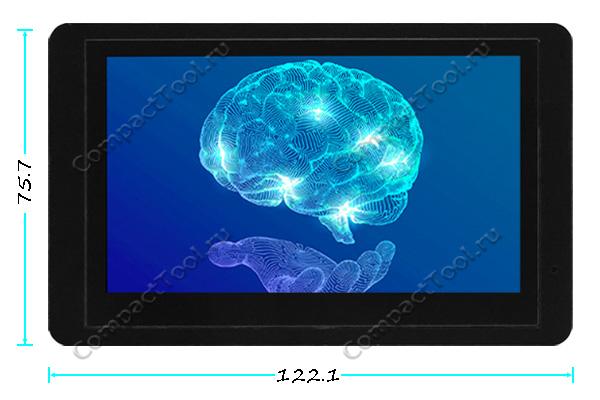

Физические размеры, мм
Справочная литература и программное обеспечение
- Спецификация контроллера ESP32-S3-WROOM-1 v1.5
- Ресурсы для CrowPanel-Advance-4.3-HMI-ESP32 на портале GitHub
- Библиотека примеров кода + SDK
- SDK ESP-IDF на портале GitHub
- Электронная документация для ESP-IDF
- Открытая графическая библиотека LVGL
- SquareLine Studio среда разработки графического интерфейса ЧМИ
- Первые шаги по разработке на Arduino IDE
- Первые шаги по разработке в ESP-IDF
- Первые шаги по разработке в PlatfromIO
- Пособие по интеграции в платформу ESPHome Assistent
- Учебное пособие с примерами для платформы LVGL
