CROWPANEL ADVANCE CASE 2.4'' 240x320 Экранный модуль сенсорный HMI AI-Powered

Технические характеристики

• Производитель: Elecrow Technology
• Модель: Crowpanel Advance Case 2.4" HMI Display (SKU: DIS01624A)
• Среда разработки: ArduinoIDE, LVGL, PlatformIO, MicroPython, ESPHome, HomeAssistant, ESP-IDF, NodeMCU, SquareLine Studio и др.
• Энергопотребление, макс.: 5В/2А постоянного тока DC
• Напряжение логики: 3.3В
• Дисплей
  • ЖК-матрица: P024C128-CTP IPS TFT LCD
  • Диагональ: 2.4" дюйма
  • Разрешение: 240 х 320 графических точек, QVGA
  • Соотношение сторон: 3:4
  • Ориентация: портретная (поддерживается альбомная)
  • Активная область: 36.72 х 48.96мм
  • Графический контроллер: ST7789
  • Яркость: 260 кд/м2
  • Контрастность: 250:1
  • Цветовая палитра: 262144 оттенков, RGB666
• Сенсорная панель
  • Тип: ёмкостная
  • Контроллер: FT6336U
  • Регистрация одновременных касаний: 2 (или 1 + жесты)
• Программируемый контроллер
  • Чип: ESP32-S3-WROOM-1-N16R8, 32-битный 2-ядерный микропроцессор Tensilica Xtensa LX7 240МГц
  • Память: Flash 16МБ, SRAM 512КБ, ROM 384КБ, PSRAM 8МБ
  • Беспроводная связь: WiFi 802.11b/g/n (до 150Мбс), Bluetooth 5.0/BLE
  • Частота радиоcигнала: 2.402ГГц ~ 2.483ГГц
  • Шифрование: AES-128, AES-256, Hash, RSA, HMAC и др.
• ИИ-функционал (аудио)
  • Аудио усилитель NS4168+NS4268, макс.мощность 3Вт (нагрузка 3 Ом), с регулировкой громкости
  • Микрофон всенаправленный MEMS INMP441
  • Тональный пьезоизлучатель
• Интерфейсы
  • Порт UART0-IN XH2.54-4P: питание от внешнего источника +5В DC, последовательный UART0 (толерантно к 5В)
  • Порт UART1-OUT НY2.0-4P: выход +3.3В, последовательный UART1
  • Порт IIC-OUT HY2.0-4P: выход +3.3В, последовательный UART11
  • Порт Type-C USB0: питание от внешнего источника +5В DC, последовательный UART0 (CH340 TTL)
  • Порт Type-C USB1: питание от внешнего источника +5В DC, USB OTG
  • Порт TF: слот для карты памяти флеш до 32ГБ
  • Порт BAT PH2.0-2P: для внешняя аккумуляторная батарея 3.7В DC
  • Порт SPK PH2.0-2P: выход на наушники или динамик
  • Порт IoT 16(2х8)P-2.54: для сменных беспроводных модулей
• Дополнительная беспроводная коммуникация: сменные модули ESP32-H2 Thread/Zigbee/Matter, ESP32-C6 WiFi 6, nRF2401 ISM 2.4ГГц, SX1262 LoRa (приобретаются отдельно)
• Батарея: литиевая Li-Ion 3.7В или LP 3.7В (приобретается отдельно)
• Контроллер заряда/разряда батареи: TP4059
• Температура
  • Эксплуатации: -20°С...+70°С
  • Хранения: -30°С...+80°С
• Размеры: 77.1 х 51.8 х 15.8мм
• Вес: 65г. (нетто), 100г. (брутто)

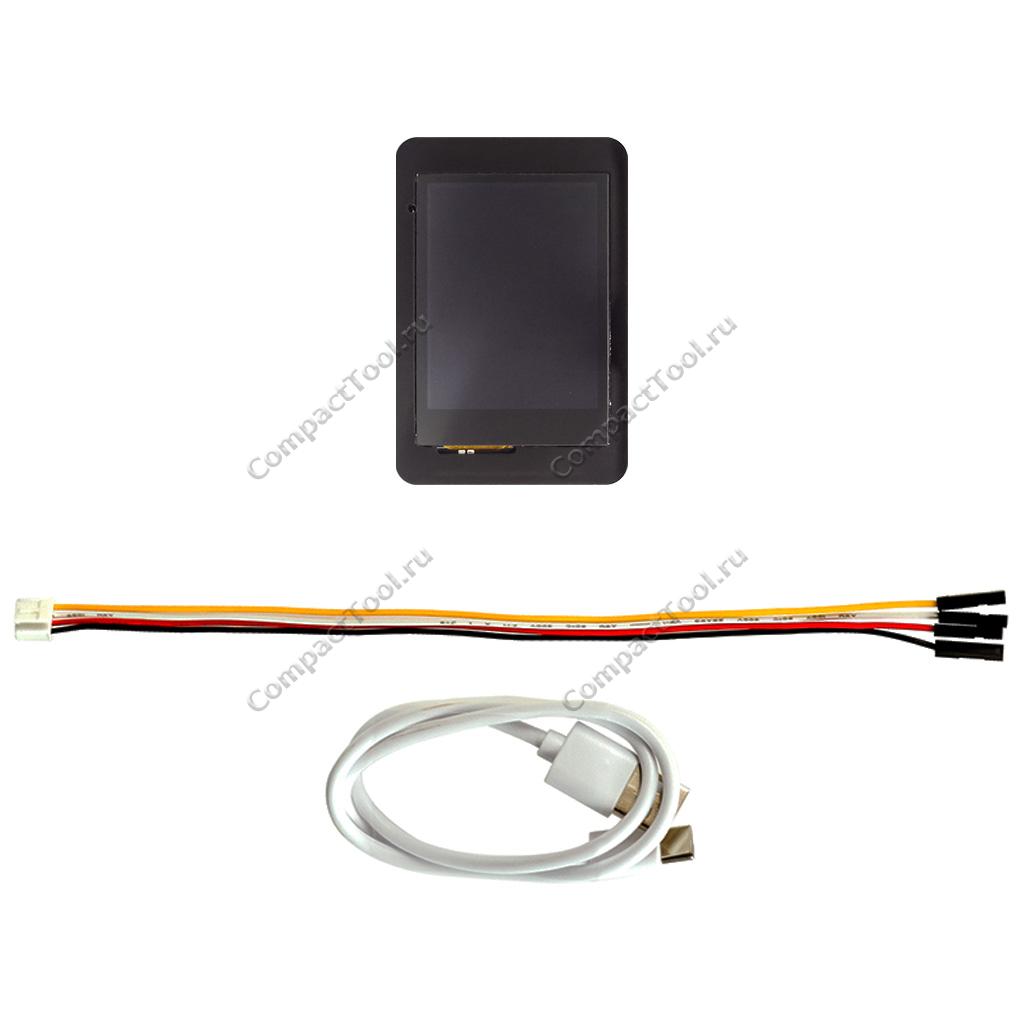

Комплектация

• Сенсорный дисплей CROWPANEL ADVANCE CASE 2.4" - 1шт
• Кабель USB-A/USB-C - 1шт
• Кабель Grove HY2.0-4P/Dupont 4P-2.54 - 1шт

Модуль CROWPANEL 2.4" HMI ESP32S3 AI-Powered с 2.4-дюймовым ярким цветным сенсорным экраном и встроенным 32-разрядным программируемым микроконтроллером ESP32 позволяет создавать простые и вместе с тем уникальные приложения человеко-машинного интерфейса (ЧМИ) с графическим интерфейсом для домашних устройств электроники, для промышленных приборов или сельскохозяйственного оборудования. Серия ADVANCE обладает улучшенными характеристиками производительности и уникальными нововведениями. По сравнению с серией BASIC, экранный модуль ADVANCE предоставляет пользователю значительно больше ресурсов для реализации ЧМИ-приложения, а также расширяет возможности его интеграции в другие платформы. Разработка приложений для дисплея CROWPANEL HMI ESP32 не ограничивается каким-либо одиночным специализированным фреймворком, как это часто встречается в конкурентных продуктах. Пользователю на выбор доступна разработка в интегрированной среде Espressif ESP-IDF, Arduino IDE, PlatforIO или SquareLine Studio. Написание кода для ЧМИ-приложения одинаково эффективно на языках программирования С/С++, Python/Micropython, Lua. CROWPANEL полноценно работает с лёгкой и универсальной, открытой графической библиотекой LVGL.

Дисплейный модуль CROWPANEL ADVANCE поддерживает ИИ-функции общения с голосовым помощником. На электронной плате модуля размещены всенаправленный микрофон и аудиовыход для подключения внешнего динамика. Расширение возможностей интеграции ЧМИ-приложения представлено опцией сменных модулей с различными протоколами беспроводной коммуникации: Zigbee, LoRa, Matter, Thread, WiFi 6 или nRF2401. Установка одного сменного модуля в специализированый разъём CROWPANEL ADVANCE обеспечивает ЧМИ-приложению максимальную доступность в соответствующих сетях.

Мощный 2-ядерный процессор ESP32-S3-WROOM-1, взятый в основу схемотехники экранного модуля, способен выполнять вычисления с частотой от 80МГц до 240МГц, и обладает возможностью подключения к сетям WiFi / Bluetooth. Производительности контроллера ESP32 достаточно для реализации проектов ЧМИ любой сложности, статических или динамических, с отрисовкой на экране 240*320 графических точек следующих элементов интерфейса: окон, списков и меню, кнопок и ползунков, а также других интерактивных элементов. В том числе поддерживается воспроизведение файлов видео или аудио. Имеются слот карт MicroSD для хранения пользовательских данных и встроенный аудио усилитель с выходом на наушники или динамик для звукового сопровождения каких-либо внутренних событий ЧМИ-приложения. Модель CROWPANEL ADVANCE ESP32-СTP-2.4 комплектуется 2 портами USB Type-C питания с функцией USB 2.0 OTG и 3 портами последовательной коммуникации UART и I2C/IIC/TWI. Порт BAT c возможностью подключения литиевого аккумулятора 3.7В и функцией заряда батареи обеспечивает 2.4-дюймовому экрану абсолютную автономность. В стационарном режиме, экран CROWPANEL ADVANCE 2.4-ESP32-HMI функционирует от напряжения 5В постоянного тока и расходует в максимуме не более 2000мА.

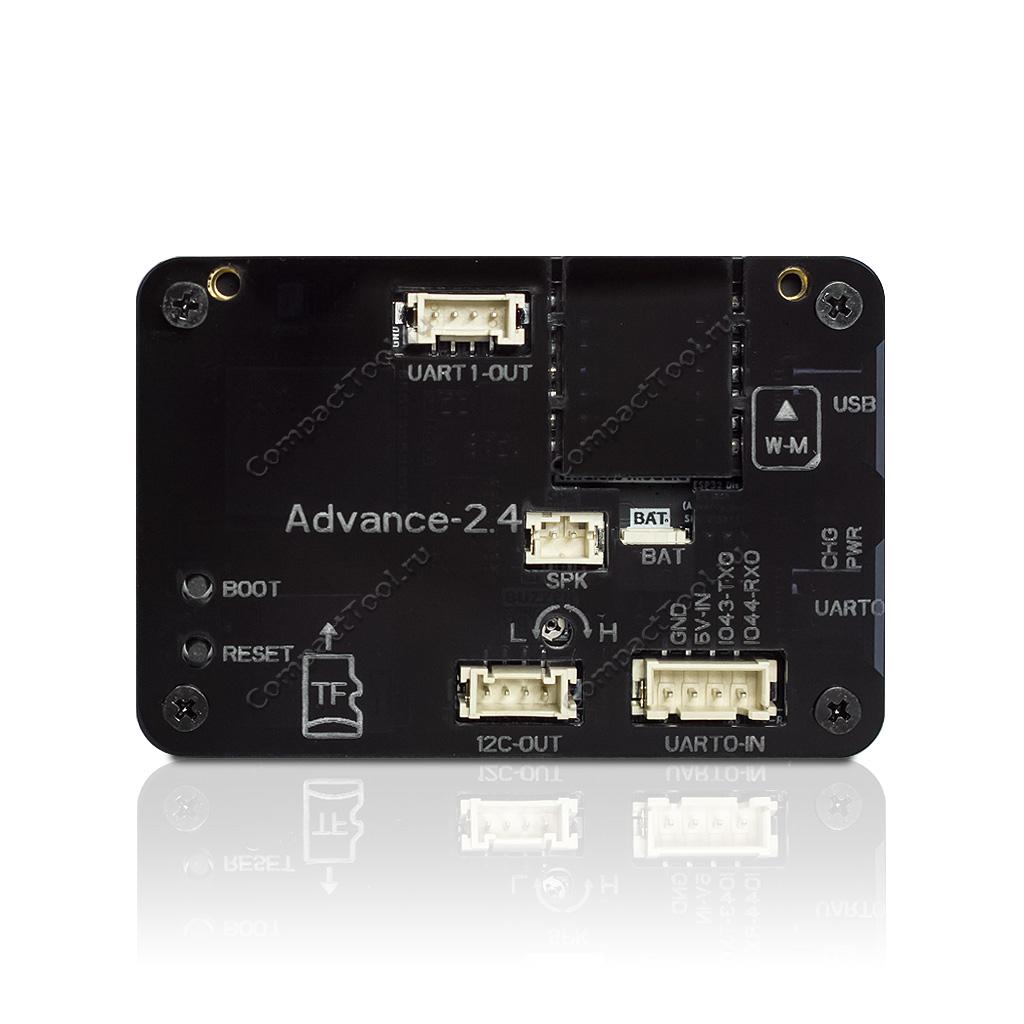

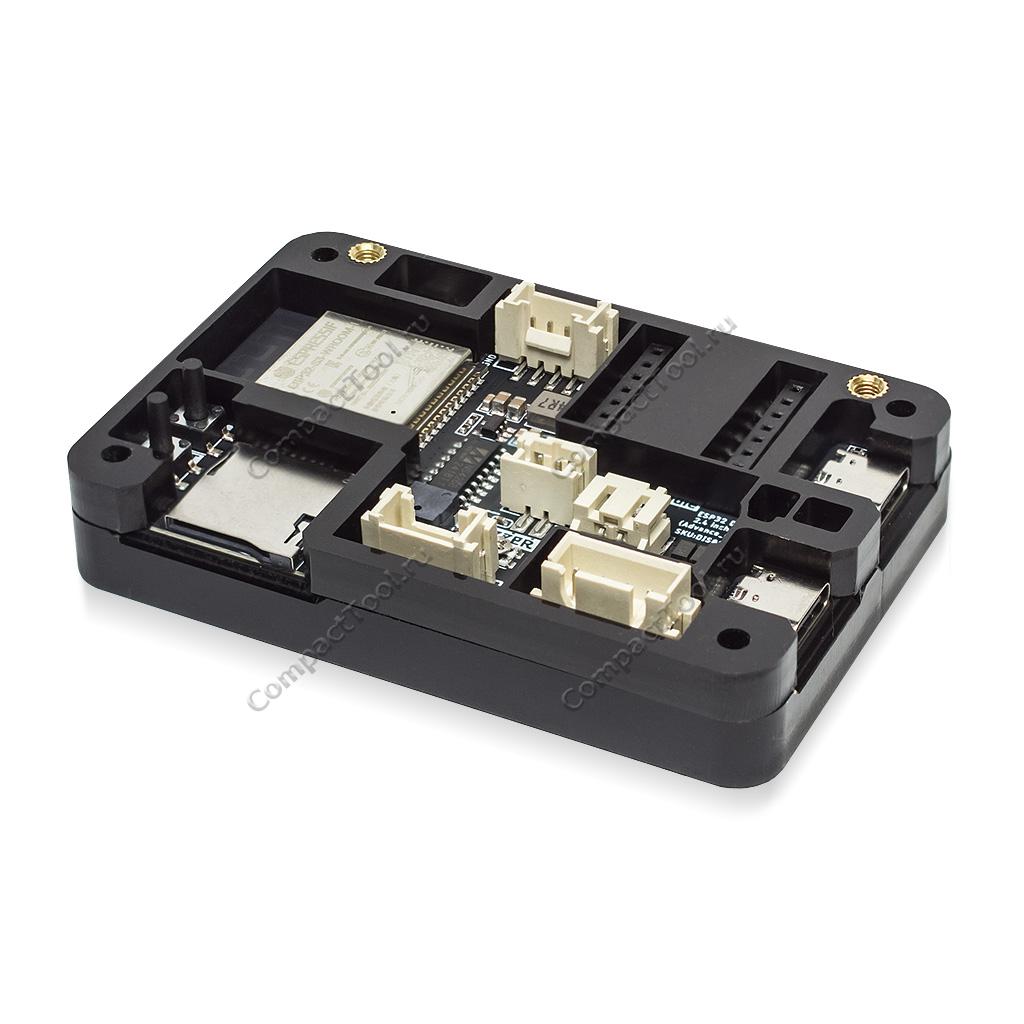

Интерфейсы модуля CROWPANEL ADVANCE 2.4" HMI ESP32 TFT LCD AI-POWERED

Функции интерфейсов
