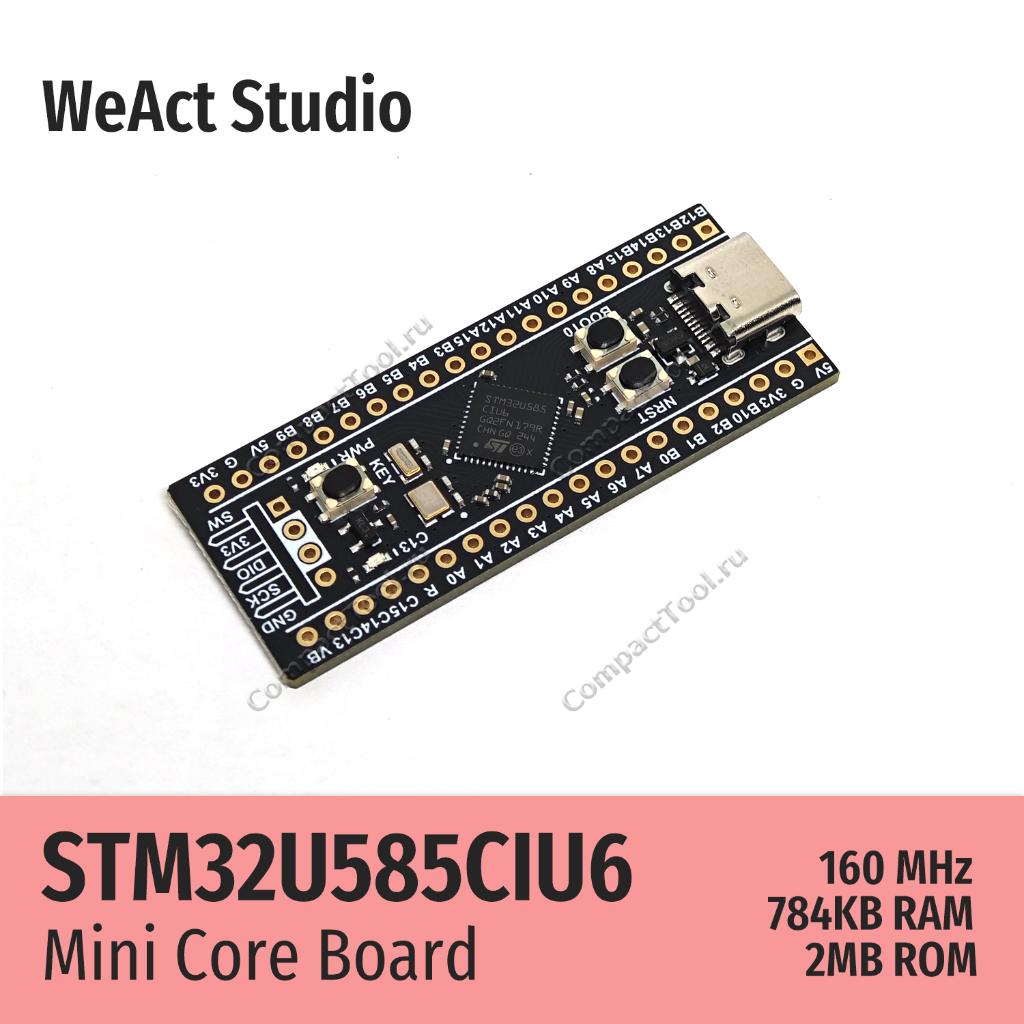

Модуль разработки на базе контроллера STM32U585CIU6 Black Pill

Модуль разработки на базе контроллера STM32U585CIU6 Black Pill

32-разрядный микроконтроллер Arm® Cortex®-M33 со сверхнизким энергопотреблением Ultra-low-power+TrustZone®+FPU, 240 DMIPS*, до 2 МБ флэш-памяти, 786 KB SRAM, криптография

Особенности:
Микроконтроллер Arm® Cortex®-M33 включает в себя самую современную запатентованную технологию ST
Сверхнизкое энергопотребление с системой FlexPowerControl
Источник питания от 1,71 В до 3,6 В
Диапазон температур: от -40 °C до +85/125 °C
Автономный режим работы в фоновом режиме с низким энергопотреблением (LPBAM): автономные периферийные устройства с DMA, функционирующие в режиме Stop 2
Режим V_BAT: питание для RTC, 32x32 bit регистры для резервного копирования и резервная память SRAM объемом 2 Кбайт
160 нА в режиме выключения (24 сигнала пробуждения)
210 нА в режиме ожидания (24 сигнала пробуждения)
530 нА в режиме ожидания с RTC
1,9 мкА в режиме Stop 3 с 16-килобайтной памятью SRAM
4,3 мкА в режиме Stop 3 с полной памятью SRAM
4 мкА в режиме Stop 2 с 16-килобайтной памятью SRAM
8,95 мкА в режиме Stop 2 с полной памятью SRAM
Рабочий режим 19,5 мкА/МГц при 3,3 В

Характеристики модуля:
3 кнопки управления, резонатор, обвязка питания
Частота: до 100 МГц
Количество выводов: 40 без учета выводов питания
ПЗУ: 512 кБ (возможность расширения при помощи микросхемы SPI-Flash W25QXX)
ОЗУ: 128 кБ
Таймеры: 11 таймеров + RTC
Интерфейсы подключения:
3x USART до 12.5 Мб/с
5x SPI до 50 Мб/с
3x I2C до 1 Мб/с
3x SDIO до 1 Мб/с
1x USB 2.0 OTG
2x I2S до 32 бит/192 кГц дуплексный
3x I2S до 32 бит/192 кГц односторонний
АЦП: 12-бит 2.4 MSPS
Тип разъема: USB Type-C
Размеры: 52.81 x 20.78 x 4.5 мм
Вес: 7.02 г

Комплектация:
Модуль STM32U585CIU6 Black Pill - 1 шт
Штыревой разъем 20-pin прямой - 2 шт
Штыревой разъем 4-pin угловой - 1 шт

*DMIPS - это Dhrystone MIPS. Аббревиатура MIPS расшифровывается - миллион инструкций (операций) в секунду. Немного текста об их отличиях:

MIPS - это способ оценки скорости и мощности компьютера путем измерения среднего количества инструкций (выраженных в миллионах), выполненных в течение одной секунды. При расчете MIPS важно помнить, что разные инструкции требуют выполнения разного времени из-за их сложности. Другим фактором, который может повлиять на результирующее количество инструкций, выполняемых в течение секунды, является качество скорости ввода/вывода. Однако MIPS всегда относится только к скорости процессора, не принимая во внимание другие разумные условия, которые могут повлиять на результат. Тот факт, что высокий или низкий рейтинг MIPS компьютера не дает никакой уверенности, что ваше устройство будет обрабатывать приложение быстрее или нет, говорит о том, что MIPS не может быть воспринято как значимый и надежный источник информации о фактической производительности нашего устройства.

Dhrystone (D) - синтетическая вычислительная контрольная программа, предназначенная для оценки производительности процессора (ЦП). Тест Dhrystone был разработан со следующей идеей: его основой является стандартный цикл синтетического кода, который имитирует различные операции в алгоритмах компьютера. DMIPS расшифровывается как Dhrystone MIPS, в котором оценка Dhrystone должна быть разделена на 1757 (1 машина MIPS или количество Dhrystones в секунду). Этот способ измерения производительности компьютерного процессора гораздо более значим и надежен, чем MIPS. Разделив результат вышеуказанного расчета на частоту конкретного процессора, вы можете получить другое число, выраженное в DMIPS/MHz, что может быть действительно полезным, когда вы хотите сравнить производительность вашего процессора при разных тактовых частотах.

Подводя итог, можно сказать, что используя программу Dhrystone для расчетов значения DMIPS, результат заключается в том, что показывает предполагаемую фактическую работу, которую может выполнить процессор, а не только его скорость. DMIPS учитывает множество переменных и, таким образом, более независим от архитектуры процессора.
