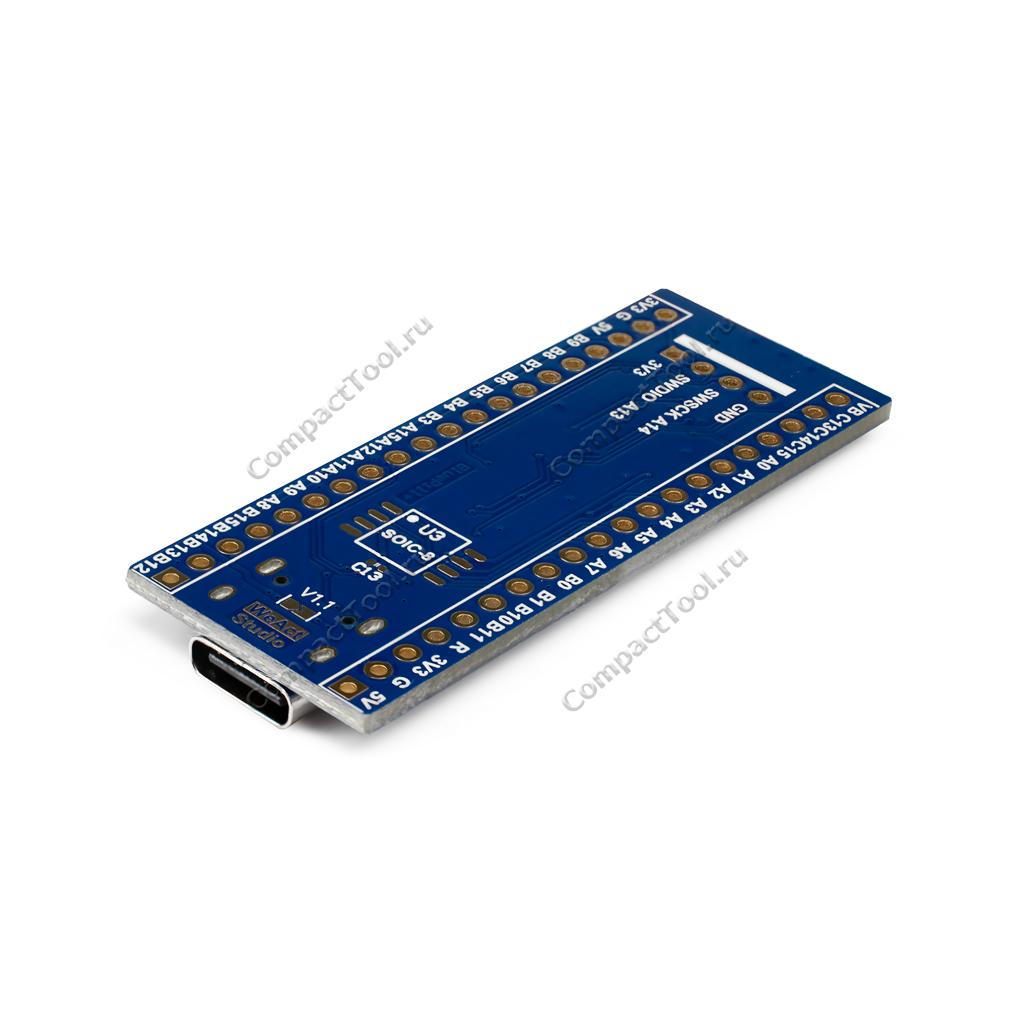

Модуль разработки STM32F103C8T6 Blue pill

ARM STM32F103C8T6 STM32, широко известная в мире DIY-мейкерства электроники под названием ”Blue Pill” (в переводе – синяя таблетка или синяя пилюля) — это мини-отладочная плата с мощным чипом STM32F103C8T6 на базе процессора Cortex-M3. Она необходима при создании проектов с микроконтроллерами. Может послужить заменой ARDUINO. Плата имеет разъемы и интерфейсы для подключения к компьютеру и другим устройствам (датчикам, дисплеям, модулям, драйверам, реле и т.д.). Есть возможность перепрограммирования через JTAG, UART или USART интерфейсы. Питание платы может осуществляться от USB порта компьютера или от внешнего источника питания.

Технические характеристики:
Микроконтроллер: STM32F103C8T6
Ядро: ARM Cotrex M3
Число разрядов: 32 бита
Максимальная частота: 72 мГц
Объем памяти программ (FLASH): 64 кБайт
Объем памяти данных (RAM): 20 кБайт
Выводы: 37
Таймеры: 4шт, а именно:
Таймеры общего назначения: 3 шт
(Системный таймер: 1шт и сторожевые таймеры:2шт)
Расширенный таймер с ШИМ управления двигателем:1шт
Интерфейс: UART, SPI, I2C, CAN,USB, SWD
Контроллеры прямого доступа к памяти: 7
АЦП: 2 АЦП, 10 каналов, время преобразования 1 мкс
Часы реального времени: есть
Аппаратный модуль расчета CRC: есть
Режим энергосбережения: есть
Напряжение питания микроконтроллера: 2 ~ 3,6 В
Напряжение питания платы: 5 В
Ток потребления: до 50 мА
Размеры платы: 10 х 23 x 54 мм

Принципиальная схема платы:



Карта выводов:



Проект Blue Pill с исходниками и примерамиstm32-base
