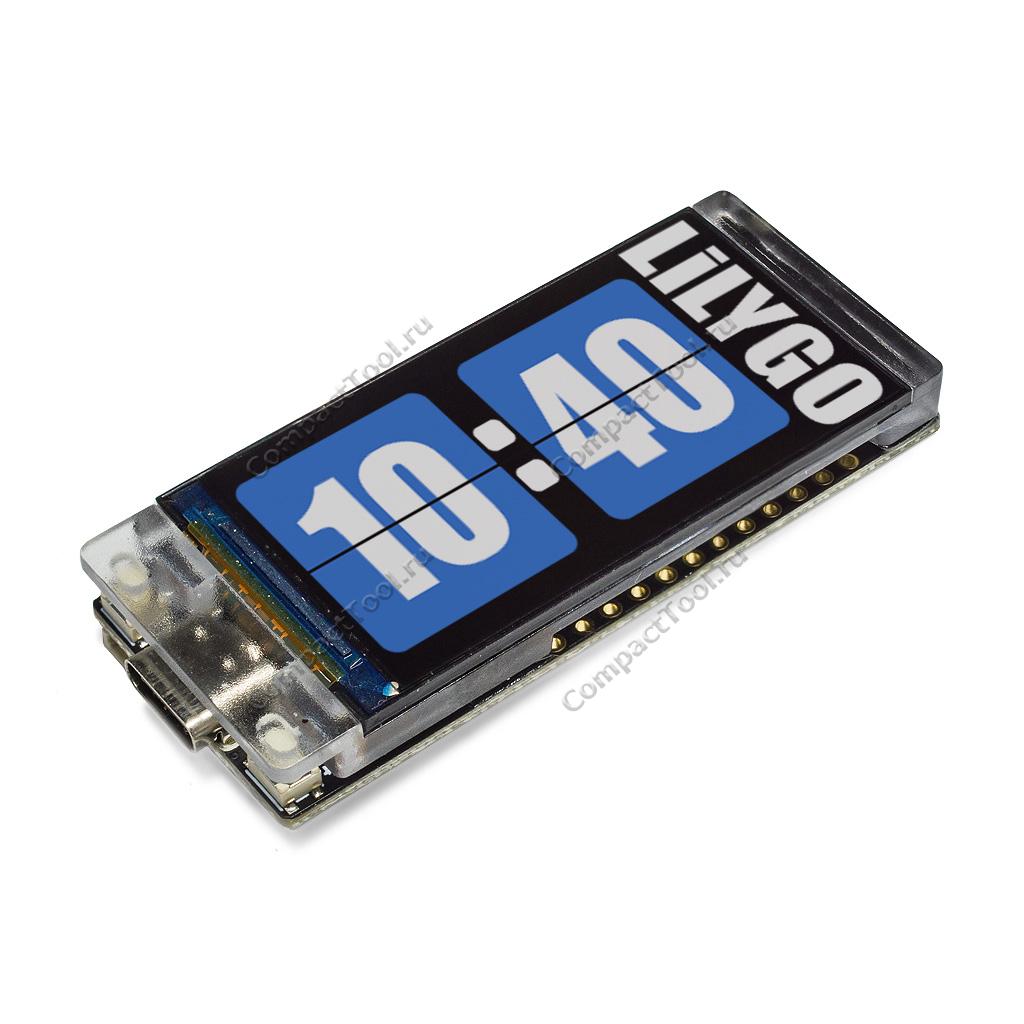

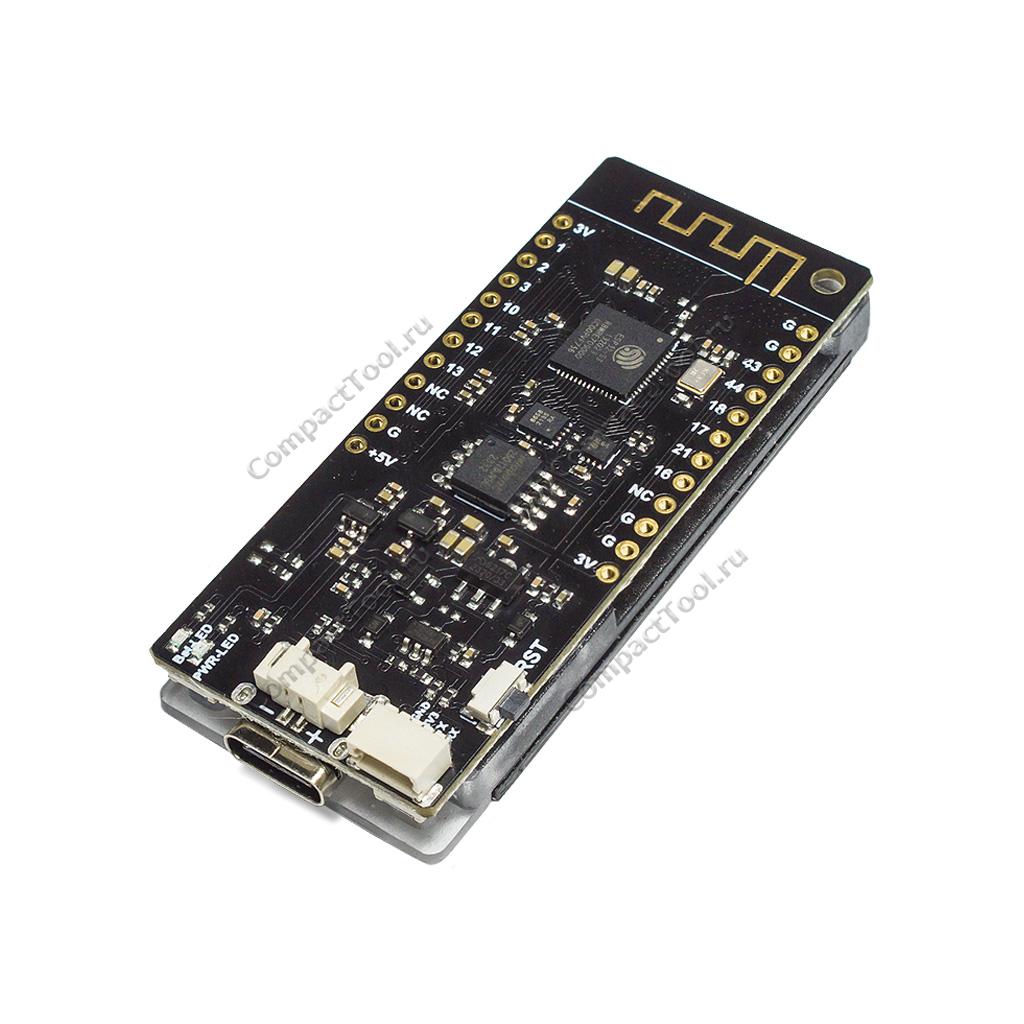

Lilygo T-Display S3 1.9-IPS ESP32-S3 с инерционным датчиком QMI8658

Lilygo T-Display S3 ESP32 Enhanced — многофункциональный компактный модуль на базе новейшего мощного высокоинтегрированного микроконтроллера ESP32-S3R8 от Espressif System, нацеленный на разработку самых разнообразных IoT-приложений и DIY-проектов. Неисчерпаемый потенциал Lilygo T-Display S3 Enhanced раскрывается и в большом количестве уже встроенных функций, и в возможности их дальнейшего наращивания благодаря особенности конструкции электронной платы и открытости цифровой платформы в целом. Улучшенная версия Lilygo T-Display S3 Enhanced отличается совместимостью с различными схемами электропитания, контроллер ESP32 поддерживает вариативные профили энергопотребления. Одной из главных особенностей улучшенной модели Lilygo T-Display ESP32-S3 Enhance значится установленный на плате чип инерционного датчика с 3-осевым гироскопом и 3-осевым акселерометром, будучи идеальный в решении задач, относящихся к системам навигации и стабилизации беспилотных радио-управляемых моделей, подходящий для реализации устройств носимой потребительской электроники (смарт-часы, фитнес-трекеры, медицинские анализаторы движения пациентов и т.д).

Технические характеристики

• Модель: Lilygo T-Display S3 Enhanced / аналог
• Питание: 5В (USB-порт), 3.7В Li-Pol батарея (коннектор BAT)
• Контроллер: ESP32-S3R8 2-ядерный 32-разрядный Xtensa LX7 240 Мгц
• Память
  • ROM: 384КБ для загрузчика и базовых функций
  • SRAM: 512КБ для данных и инструкций
  • SRAM RTC: 16КБ для данных процессора в режиме глубокого сна
  • PSRAM: 8МБ для данных и инструкций
  • FLASH: 16МБ (128Мбит) QuadSPI для кода приложения
• Беспроводная связь
  • Диапазон радиочастот: 2.412 ГГц ~ 2.484 ГГц
  • WiFi
    • Клиент, Точка доступа, Клиент+Точка доступа (station, softAP, station+softAP)
    • Протоколы WiFi: 802.11 b/g/n, до 150 Мбит/сек
    • Выходная мощность в режиме 802.11b: до +21 дБм
    • Поддержка WiFi MAC и RX STBC
  • Bluetooth
    • Спецификация: Bluetooth 5.0 + BLE
    • Мощность передатчика, макс.: до 20 дБм
    • Чувствительность приёмника, макс.:  -104.5 дБм
    • Класс радиомодуля: Class-1, Class-2 и Class-3 без внешнего усилителя мощности
• Криптографическое ускорение: AES/SHA/RSA/RNG/HMAC/цифровая подпись
• Антенна: разведённая дорожкой поверх текстолита платы (PCB)
• Дисплей
  • Матрица: IPS TFT
  • Диагональ экрана: 1.9 дюйма
  • Графическое разрешение: 320 х 170 пикселей
  • Графический контроллер: ST7789V3
• Инерционный датчик: 3-осевой гироскоп + 3-осевой акселерометр (QMI8658)
• Контроллер заряда батареи: TP4054 (совместим с литий-полимерными или литий-ионными батареями), ток заряда 100мА (500мА опционально)
• Вспомогательный контроллер системы питания: PMS150C (XDS08) с опцией управления встроенным 3V3-LDO
• Цифровые входы-выходы: 13
• Аналоговые входы: 8
• Сенсорные контакты: 7
• Интерфейсы: GPIO, UART, I2C, SPI, ADC, Touch, USB
• Управление: кнопка Boot (загрузка), кнопка KEY (пользовательская), кнопка RST (сброс ESP32)
• Разъёмы
  • USB2.0: USB Serial /JTAG CDC (ACM), USB OTG, USB DFU (питание, коммуникация и отладка, обновление ПО)
  • JST1.25-2P (питание от батареи)
  • JST1.0-4P STEMMA QT/Qwiic (коммуникация и отладка, обновление ПО)
• Поддержка файловых систем: SPIFFS, FATFS, RTOS
• Поддержка среды разработки: ESP-IDF SDK, Arduino IDE, MicroPhyton, PlatformIO и др.
• Шаг контактов: 2.54 мм
• Температура эксплуатации: -20°С ~ +70°C
• Размеры: 60.8 x 25.6 x 10.5 мм
• Вес: 12.5 г. (нетто), 25 г. (брутто)

Комплектация

• 1х Модуль Lilygo T-Display S3 Enhanced
• 2х Коннектор PLS-12 2.54мм
• 1х Пластиковый бокс

В основе модуля Lilygo T-Display S3 Enhanced используется 2-ядерный 32-разрядный процессор ESP32-S3 с архитектурой Xtensa LX7 и тактовой частотой 240МГц, со встроенными интерфейсами беспроводной связи 2.4ГГц WiFi-4 + Bluetooth 5.0/BLE. Чип ESP32-S3 объединяет с собой большой объём памяти 16МБ и PCB-антенну, к нему подключен яркий цветной дисплей с матрицей IPS TFT размером 1.9 дюйма и графическим разрешением 320 х 170 пикселей. Несъёмный дисплей надёжно закреплён в пластиковой рамке, приклеенной к плате специальным компаундом. Взаимодействие в части управления системой питания модулем и режимами загрузки ESP32-S3 организовано пользовательскими кнопками. Нативный USB-порт контроллера ESP32-S3 предусматривает опции обновления ПО и последовательной коммуникации в режимах USB OTG, USB Serial / JTAG и USB DFU без помощи внешних USB-TTL преобразователей. Поддержка автономной работы Lilygo T-Display S3 ESP32 Enhanced обеспечивается коннектором внешней аккумуляторной батареи в паре с микросхемой контроллера заряда-разряда, подпитывающей током 100мА по умолчанию или 500мА в ускоренном режиме (требуется установка аппаратной перемычки). Свободные порты ESP32-S3 располагаются по краям платы с её обратной стороны, комбинируют многочисленные интерфейсы ESP32, позволяют контактировать с подходящим оборудованием или расширениями. В качестве приятного бонуса ко всему арсеналу на плату инсталлирован коннектор Qwiic, привносящий Lilygo T-Display S3 ESP32 Enhanced дополнительную сочетаемость с одноимённой системой соединяемых электронным модулей, разработанных производителем электроники SparkFun.

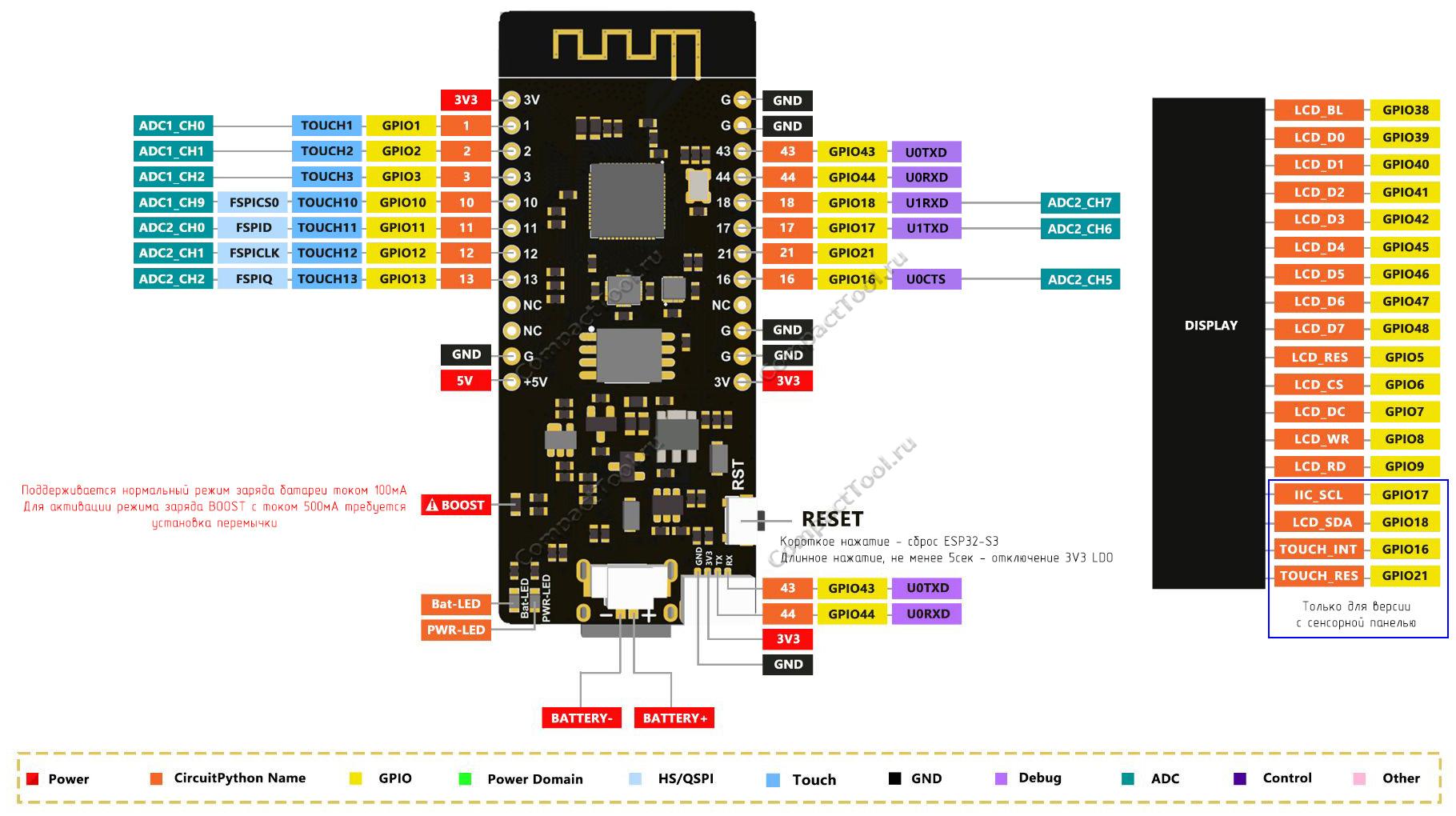

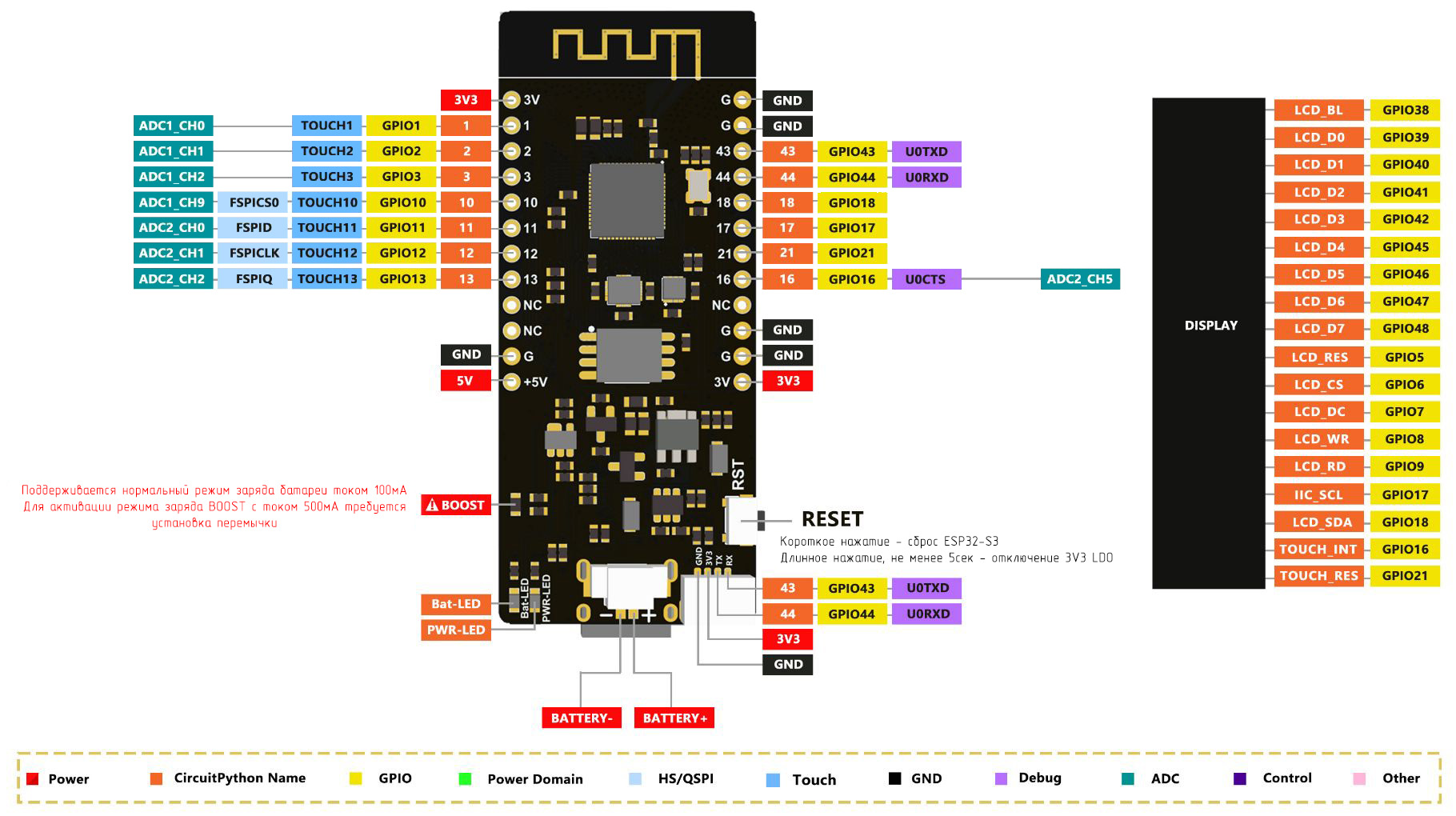

Расположение и назначение контактов GPIO

Документация

1. Спецификация контроллера ESP32-S3 Espressif System (англ., PDF)
2. Технический справочник ESP32-S3 Espressif System (англ., PDF)

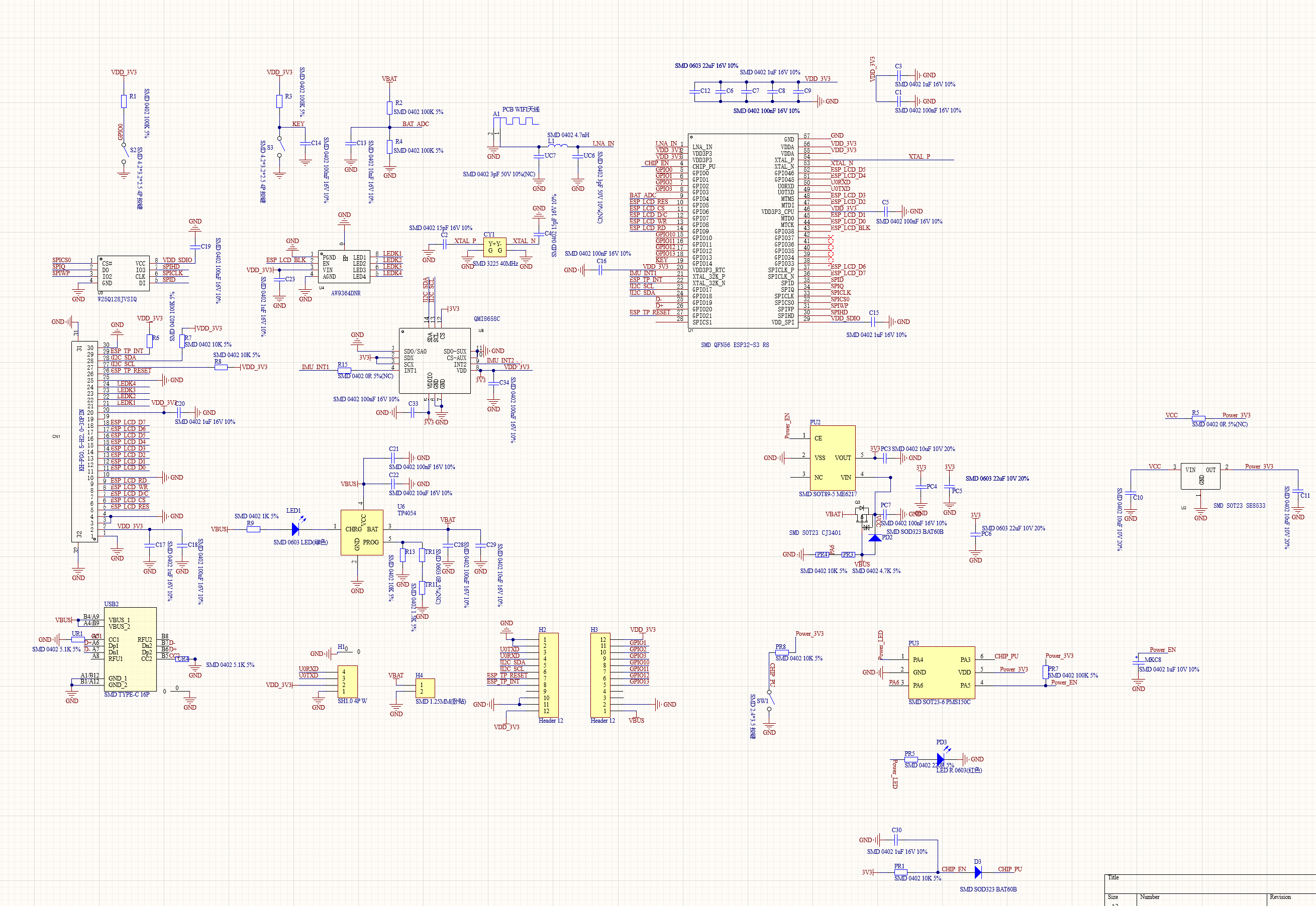

3. Электрическая принципиальная схема Lilygo T-Display S3 ESP32 Enhanced
4. Пакет демонстрационных программ и API-библиотек С/С++ на GitHub'е
5. Описание программного интерфейса для класса USB CDC чипа EPS32
6. Описание программного интерфейса для класса ESP32 USB DFU (MSC) чипа EPS32
