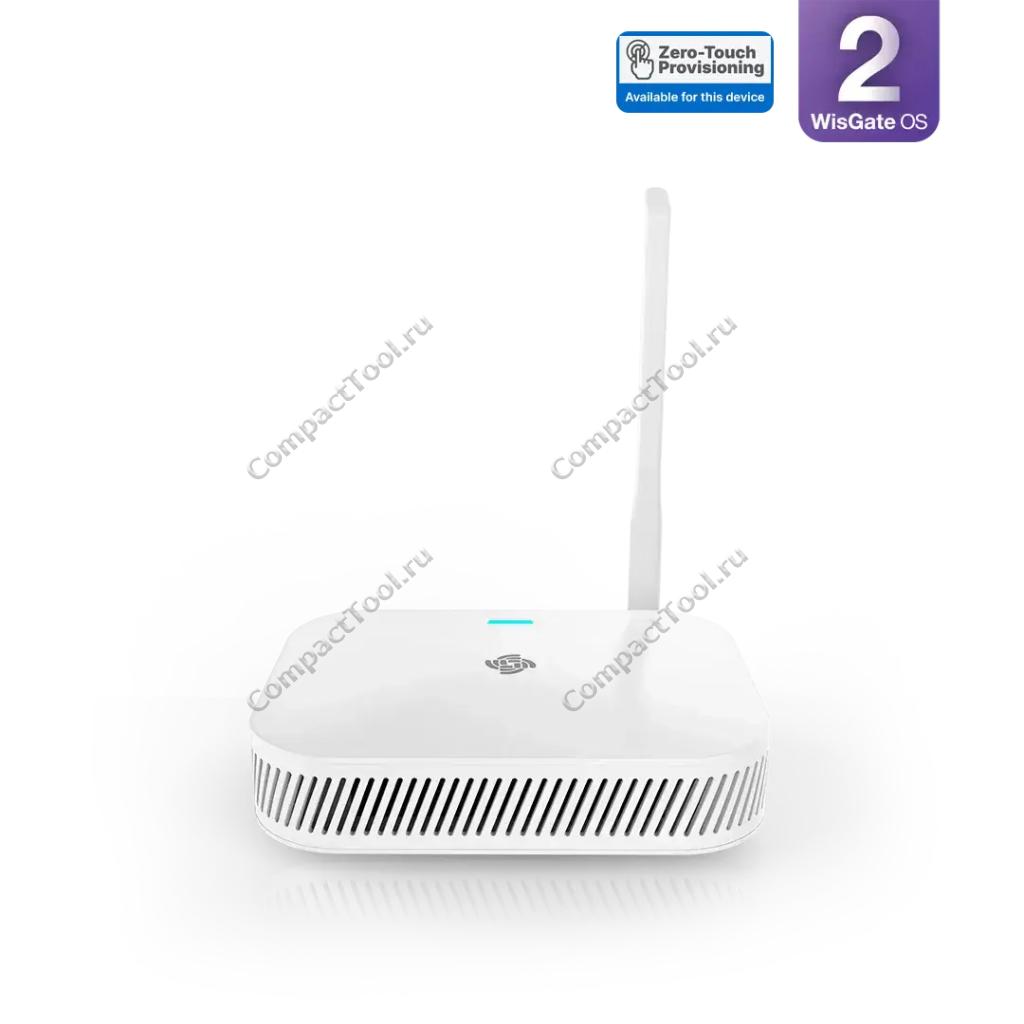

WisGate Developer D4H RAK7248 EU868 шлюз LoRa

Технические характеристики

• Модель: RAK7248-03 WisGate Developer D4H, версия с RPi 4B/4GB (SKU: 715056)
• Питание: 5В 3А DC (порт USB-C)
• Энергопотребление: 550 ~ 950 мА
• Частотный диапазон: 863 МГц ~ 870 МГц
• Тип модуляции: FSK/LoRa
• LoRaWAN: класс А,С; поддержка TTN сервера и встроенного ChirpStack® сервера
• Сетевые протоколы: WiFi 802.11ac, режимы Точка доступа и Клиент, DHCP, SSH
• Интерфейсы
  • РЧ: 2х разъём uFL iPEX для антенны LoRa и GPS
  • Порт USB: 2x USB 2.0, 2x USB 3.0
  • Слот карт microSD/TF
• Размеры: 92 х 68.3 х 53.5 мм
• Вес: 323 гр

Ключевые особенности

• Собранный, полностью работоспособный шлюз
• Обработка и вычисления на платформе Raspberry Pi 4 (Linux)
• Основан на РЧ-процессоре Semtech SX1302
• Встроенный GPS-модуль U-blox ZOE-M8Q для геолокации
• Радиатор для лучшего рассеивания тепла и снижения теплового шума
• Поддержка 5-вольтового питания с номинальным током потребления 3А
• Класс защиты от внешних воздействий IP30
• Мощность передатчика (Tx) до 27дБм, чувствительность приёмника (Rx) до -139дБм с коэффициентом расширения SF12, ширина канала (Bandwidth) 125кГц
• Поддержка глобального безлицензионного диапазона EU868
• Поддержка спецификации RPi HAT "ID EEPROM", настройка GPIO и дерева устройств может быть автоматически выполнена в соответствии с информацией от вендора
• Поддержка сервера LoRaWAN c полностью открытым API (HAL)

Комплектация

• RAK7248 WisGate Developer D4H EU868 - 1шт
• Антенна GPS - 1шт
• Антенна LoRa 868 МГЦ - 1шт
• Адаптер питания 100-220В AC / 5В 3А DC - 1шт
• Карта miscroSD 16ГБ - 1шт

Шлюз RAK7248-03 WisGate Developer D4H частотного диапазона EU868 — абсолютно новое, значительно более производительное и энергоэффективное поколение устройств радиопередачи информации для эксплуатации в сетях IoT/M2M, объединяющее воедино комплекс современных и актуальных технологий беспроводной связи LoRa, WiFi и Bluetooth. Представленное в комплектации разработчика приложения, устройство Шлюз WisGate Developer D4H располагает необходимый набором аппаратного оборудования полноценного приёмо-передающего узла, координируемое соответствующим программным обеспечением. Концентратор WisGate Developer D4H служит одновременно идеальным решением для получения оценки широкого спектра возможностей скомбинированной сетевой архитектуры, либо для первичного прототипирования индивидуального проекта легко масштабируемой, быстроразвёртываемой системы, или для опробывания реализуемой концепции на базе готовых узлов настоящей платформы. Вдобавок, это дружественное к разработчику оборудование, способное работать прямо из коробки, которое не требует на старте глубоких знаний или умений от пользователя в настройке и эксплуатации систем LoRaWAN.

Конструкция модели LoRa-шлюза RAK7248 Developer D4H, вещающего в безлицензионном диапазоне EU868, основана на самом современном и мощном специализированном железе, установленном в металлическом корпусе с обновлённым дизайном. Роль вычислительного ядра в многоканальном шлюзе возложена на высокопроизводительный компактный одноплатный компьютер Raspberry Pi 4B, управляемый Linux-подобными ОС. Встроенный модуль дальней радиопередачи RAK2287 WisLink концентратора LoRaWAN в диапазоне EU868 соединён с компьютером RPi через HAT-расширение RAK2287 WisHat преобразователя 40-контактных разъёмов PCIe-GPIO, и содержит в себе чип с движком обработки цифровых сигналов SX1302 от Semtech. RAK2287 способен принимать до 8 пакетов LoRa с различными коэффициентами расширения спектра, и дополнен чипом приёмника U-blox ZOE-M8Q GPS с функционалом глобального спутникового позиционирования GNSS. А также оснащён теплоотводящим радиатором, способствующим улучшению производительности системы.

Интерфейсы LoRa-концетратора RAK7248 WisGate Developer D4H

Физические размеры, мм

Спецификация антенны

LoRa Антенна

• КСВН (VSWR): 1.5:1
• Пиковое усиление (Gain): 2.8 дБи
• Эффективность: >80%
• Импеданс: 50 Ом
• Разъём: гнездо RP-SMA
• Рабочая температура и влажность: -35°С ~ +80°С, H: 0% ~ 95%
• Температура и влажность хранения: -40°С ~ +85°С, H: 0% ~ 95%

GPS Антенна

• Диапазон частот приёма: 1575.42±1.1
• Центральная частота (МГц) с 30мм2 плоскостью заземления: 1575.42
• Ширина канала (МГц) (Обратные потери ≤ -10дБ): ≥10
• КСВН (VSWR) в центральной частоте: ≤2.0
• Усиление (Зенит) (дБи тип.) с 70мм2 плоскостью заземления: 4.5
• Радиальный диапазон (дБ) с 70мм2 плоскостью заземления: 3.0
• Поляризация: круговая правая
• Импеданс: 50 Ом
• Частотно-температурный коэффициент (ppm/°C): 0±10
• Рабочая температура и влажность: -35°С ~ +80°С, H: 0% ~ 95%
• Температура и влажность хранения: -40°С ~ +85°С, H: 0% ~ 95%

Характеристики усилителя

• Диапазон частот: 1575.42 МГц
• Усиление: 27 дБ
• КСВН (VSWR): ≤2.0
• Коэффициент шума: ≤2.0 дБм
• Питание: 3 ~ 5В
• Ток потребления: 5±2 мА

Программное обеспечение

1. Файл образа ПО для RAK7248 (zip архив)
2. Etcher-Portable-1.4.9-x64 (zip архив)

Техническая документация

1. RAK7248 WisGate Developer D4H поддержка сетевых серверов LoRa
2. Клиентское ПО Amazon Web Services IoT Greengrass V2
3. Настройка программного обеспечения Developer Gateway D4H
4. Основы регистрации узла LoRa в RAK-шлюзе со встроенным LoRaServer (англ., PDF)
5. Сертификация CE и FCC для RAK7248
