WisBlock UWB-Трекер местоположения для помещений с Quectel BG77 NB-IoT Комплект разработчика

Комплект WisBlock Indoor Location Tracker Kit — это усовершенствованный комплект IoT, разработанный специально для отслеживания местоположения в помещении с использованием ряда передовых технологий и датчиков. Этот набор является идеальным решением для компаний, организаций и частных лиц, заинтересованных в отслеживании собственных активов и ресурсов внутри помещений.

Комплект включает в себя технологию сверхширокополосной связи (UWB), акселерометры и датчики с 9 степенями свободы (9-DOF), обеспечивающие высокую точность и надёжность отслеживания местоположения. Комплект WisBlock Indoor Location Tracker Kit содержит все необходимые компоненты для создания системы отслеживания и определения местоположения на базе UWB. Благодаря возможностям кастомизации, пользователям доступно свободное конфигурирование набора в соответствии со своими конкретными потребностями и, при необходимости, дальнейшей плавной интеграцией в существующие системы.

В дополнение к мощным функциям отслеживания, набор WisBlock Indoor Location Tracker Kit поддерживает различные опции коммуникации, такие как LoRaWAN, BLE и LTE-M NB-IoT. Это позволяет пользователям выбирать наиболее подходящие сетевое подключение для конкретного сценария использования. Всё электронное оборудование, представленное в наборе WisBlock Indoor Location Tracker Kit, легко объединяется с любыми другими модулями серии WisBlock. Комплект UWB-трекера местоположения для помещений полностью совместим с популярной сегодня интегрированной средой программирования Arduino IDE, имеет поддержку в PlatfomIO. Он может работать от стационарных источников напряжения питания или от автономных батарей.

Характеристики: Модель: RAK WisBlock Indoor Location Tracker Kit / IoT Development Kit (SKU: 815084) Количество модулей в наборе: 18+ Напряжение питания: 3.3 В или 5 В (зависит от модуля) Беспроводная коммуникация: BLuetooth, LoRa, 5G LTE NB-IoT Датчики и сенсоры: 3-осевой акселерометр ST LIS3DH, 9-осевой акселерометр-гироскоп-компас MPU9250, UWB-дальномер Decawave's DW1000 Радиочастотный регион LoRa: RU864, IN865, EU868 Несущая частота UWB: 3.5 ~ 6.5 ГГц Скороть передачи по воздуху UWB : 110 кб/с, 850 кб/с, 6.8 Мб/с Точность измерения расстояния UWB: до 10 см Интерфейсы расширения: GPIO, UART, I2C, ADC Среда разработки: Arduino IDE, PlatformIO и др.

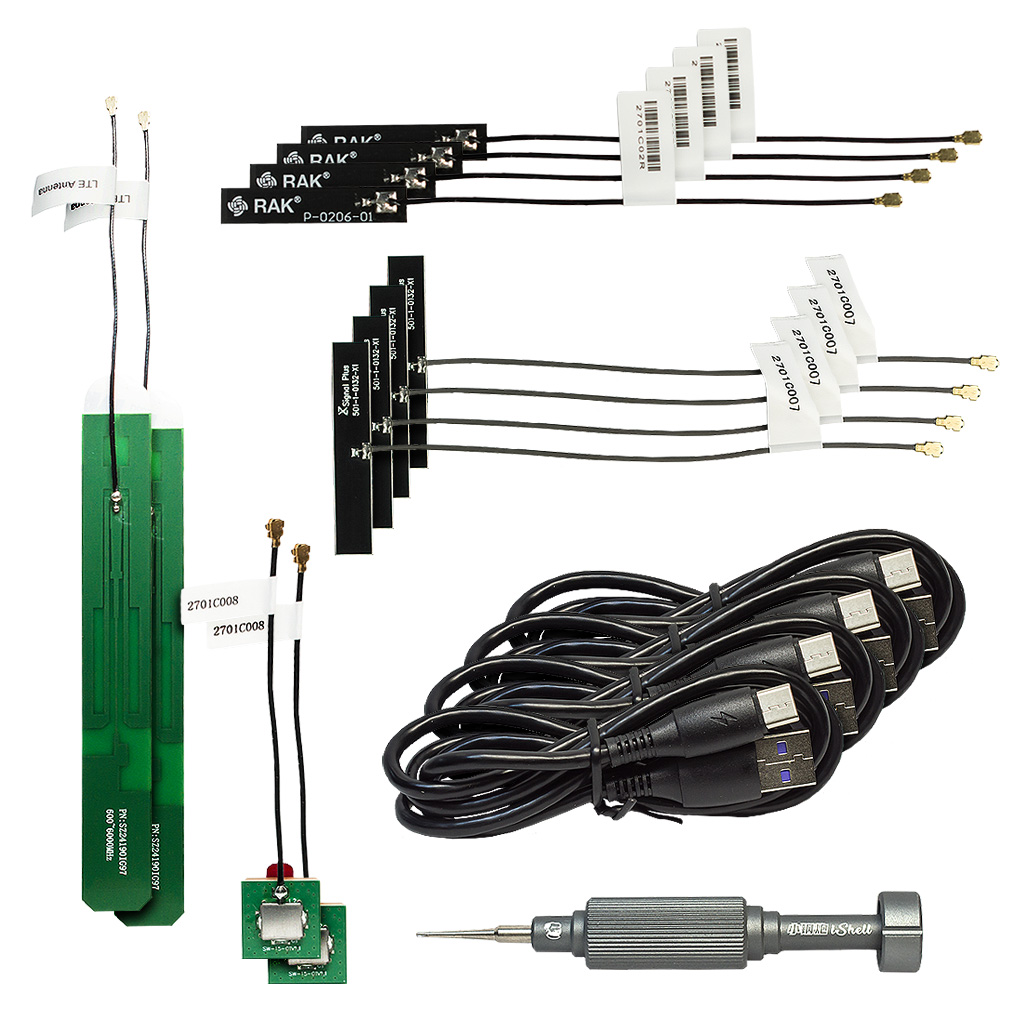

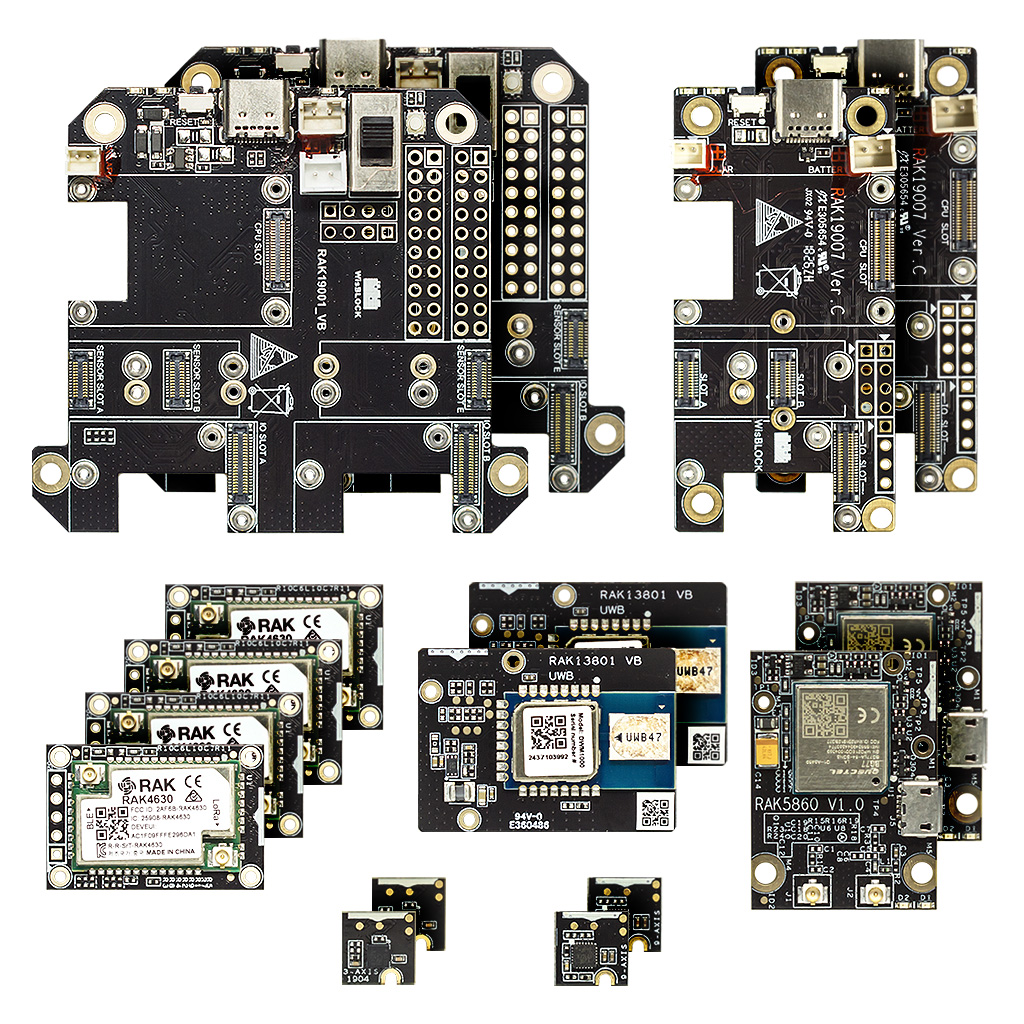

Комплектация: 2x Базовая плата RAK19001 2x Базовая плата RAK19007 4x Вычислительный модуль RAK4631 2x Модуль инерционный LIS3DH RAK1904 2x Модуль инерционный MPU9250 RAK1905 4x UWB-дальномер RAK13801 2x Модуль LTE Quectel BG77 RAK5860 2x Антенна LTE 2x Антенна GPS 4x Антенна BLE 4x Антенна LoRa 1х Отвёртка крестовая 4х Комплект крепежа Упаковка: Короб из мелованного картона, антистатический пакет, ложемент из вспененного полипропилена Размеры: 173 х 170 х 57 мм Вес брутто: 550 г.

Коротко о Ultra Wideband и как это работает

Ultra Wideband (UWB) — технология беспроводной радиосвязи ближнего радиуса действия, использующая сверхширокополосный диапазон частот (полоса пропускания с шириной не менее 500МГц) для передачи информации м помощью импульсных сигналов, длительностью каждого импульса составляет 1-2 наносекунды. В прошлом технология сверхширокополосной связи (СШП) активно использовалась в военных задачах обнаружения различных объектов и измерения расстояния до их расположения, используя метод расчёта времени полёта сигнала до цели и обратно.

В настоящее время технология UWB многократно усовершенствована и стандартизирована Американским институтом инженеров-электриков в подгруппу беспроводных персональных сетей IEEE 802.15. Она обладает множеством преимуществ: функционирование в диапазоне сверхвысоких частот (2.85—10.6 ГГц для России), устойчивость к помехам и эффектам многолучевого отражения сигнала, низкая мощность генерируемых сигналов и низкое энергопотребление, высокая скорость и безопасность передачи данных. А также возможность бесконфликтного сосуществования с другими стандартами радиопередачи. Введены совершенно новые способы измерения расстояния, направления и высокоточного определения положения объектов в пространстве с использованием одной или сразу нескольких опорных точек (стационарных ретрансляторов). Наибольший интерес к этой технологии проявляют промышленно-производственный сектор, медицина, связь и направление IoT. UWB получила распространение и во многих других областях и сферах.

Документация и ПО

> Спецификация трансивера DW1000
> Ардуино-библиотека для модуля RAK13801 UWB Decawave DWM1000
