ESP32-S3-Tiny-N8R8-Kit Waveshare Комплект разработчика AIoT
ESP32-S3-Tiny-N8R8-Kit Waveshare
Арт. 17472
1 190 ₽
менее 50 шт.
Описание

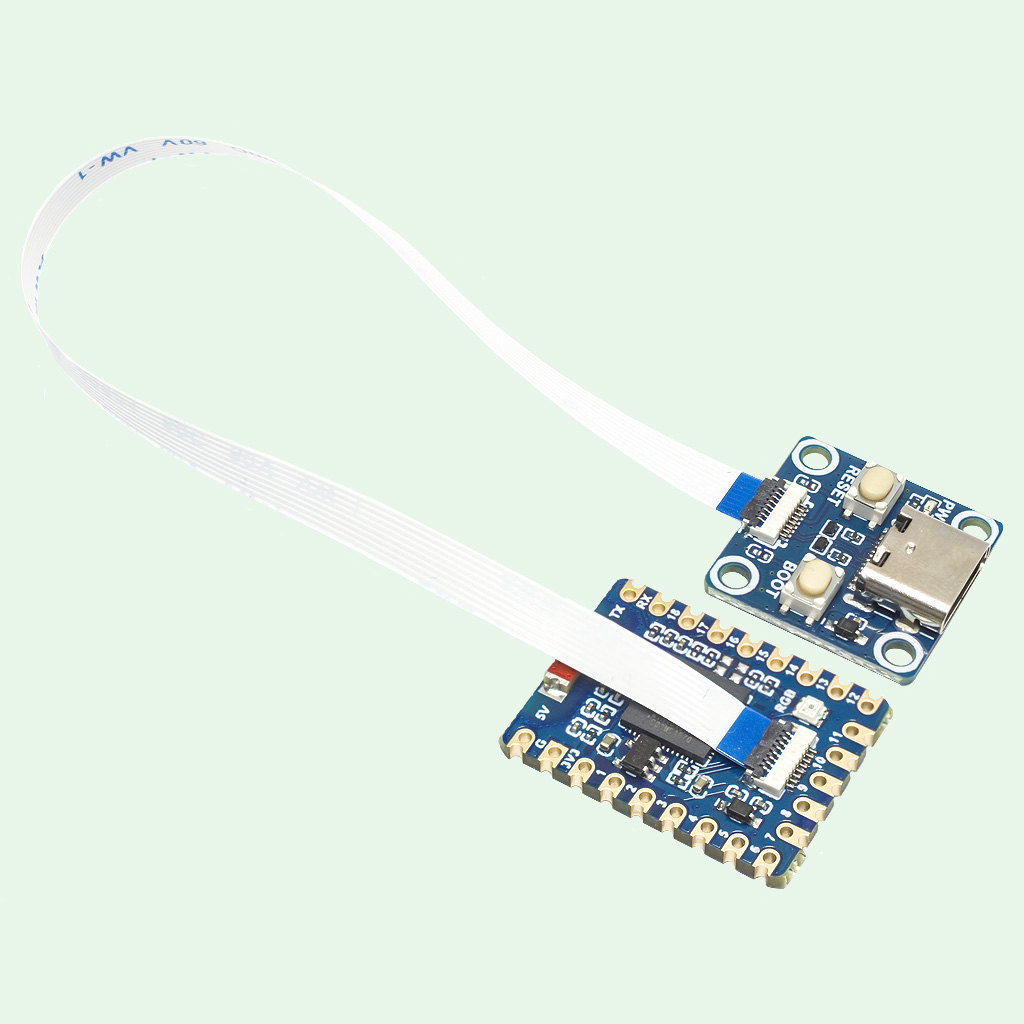

Комплект ESP32-S3-Tiny-N8R8-Kit Waveshare — это набор аппаратных компонентов для разработки и производства самых разнообразных AIoT-приложений под управлением новейшего контроллера EPS32-S3 Espressif. Конструкция разделённой схемы с вынесением на отдельную плату-адаптер порта USB-С и двух пользовательских кнопок Reset+Boot обеспечивает минимизацию габаритов, значительное уменьшение толщины и объема основной платы, а также повышает гибкость интеграции энергоэффективного высокопроизводительного контроллера в готовые устройства. Раздельный дизайн значительно упрощает отладку и монтаж ESP32-S3-Tiny благодаря возможности простого подключения платы-адаптера с элементами физического интерфейса для различных сценариев коммуникации и управления ESP32-S3.
Плата разработчика ESP32-S3-Tiny основана на версии чипа ESP32-S3-PICO-1, объединяющего в себе 32-разрядный двухъядерный процессор Xtensa LX7 с тактовой частотой до 240 МГц, низкопотребляемый сопроцессор и беспроводную коммуникацию 2.4 ГГц Wi-Fi 4 / Bluetooth 5 (BLE). В составе EPS32-S3N8R8 включены блоки интегрированной памяти 512 КБ SRAM, 384 КБ ROM, 8 МБ FLASH и 8 МБ PSRAM. Кастеллированный SMD-формат основной платы с 34 выводами общего назначения и односторонним расположением электро-компонентов обеспечивают лёгкость и быстроту интеграции ESP32-S3-Tiny-N8R8 в новые или существующие приложения. ESP32-S3 поддерживает разработку програмной части приложения в собственной фирменном фреймворке ESP-IDF SDK, а также обладает полной совместимостью со многими сторонними интегрированными средами, в том числе популярными Arduino IDE, PlatformIO и т.д.
| Характеристики: Модель: ESP32-S3-Tiny-N8R8-Kit WaveShare Напряжение питания: 5В (USB, 5Vin) Напряжение логики: 3.3В Процессор: ESP32-S3-PICO-1, двухъядерный 32-разрадный Xtensa LX7 с частотой до 240 МГц Беспроводная коммуникация: 2.4 ГГц Wi-Fi 4 (802.11b/g/n) и Bluetooth 5 (BLE) Память: 512 КБ статичной RAM, 384 КБ ROM, 8 МБ FLASH, 8 МБ PSRAM Индикаторы: питание, пользовательский RGB-светодиод WS2812 Интерфейсы: GPIO, UART, I2C, SPI, I2S, PWM, ADC Управление: пользовательские кнопки BOOT (загрузка) и RESET (сброс) Межплатные соединительные коннекторы: FFC/FPC 8x0.5мм Среда разработки: ESP-IDF, Arduino IDE, PlatformIO и др. Языки программирования: C/C++, MicroPython, Lua, JS и др. Размеры: 23.5 х 18 х 2.5мм (ESP32-S3-Tiny) + 18 х 18 х 4мм (Tiny-адаптер) Вес нетто: 3.3 г. |
Комплектация: 1х Модуль ESP32-S3-Tiny 1х Модуль Tiny-Adapter-A 1x Кабель FFC 8x0.5мм, длина 150мм Упаковка: Антистатический пакет Размеры: 110 х 70 х 5 мм Вес брутто: 5 г. ![]() |
Компоненты и интерфейсы платы:

2. ME6217C33M5G LDO-регулятор с низким падением напряжения, ток (макс.) 800 мА
3. Коннектор FFC/FPC 8x0.5 мм
4. RGB-светодиод WS2812
5. Выводы общего назначения GPIO
6. USB Type-C порт для программирования и отладки
7. Индикатор питания
8. Кнопка сброса RESET
9. Кнопка BOOT. Для входа в режим обновления ПО удерживать эту кнопку нажатой и выполнить сброс
Функциональное назначение выводов ESP32-S3:

Физические размеры, мм:

Документация:
> Спецификация контроллера ESP32-S3-PICO-1-N8Rx
> Электрическая принципиальная схема основной платы ESP32-S3-Tiny
> Электрическая принципиальная схема платы-адаптера Tiny-Adapter-A
