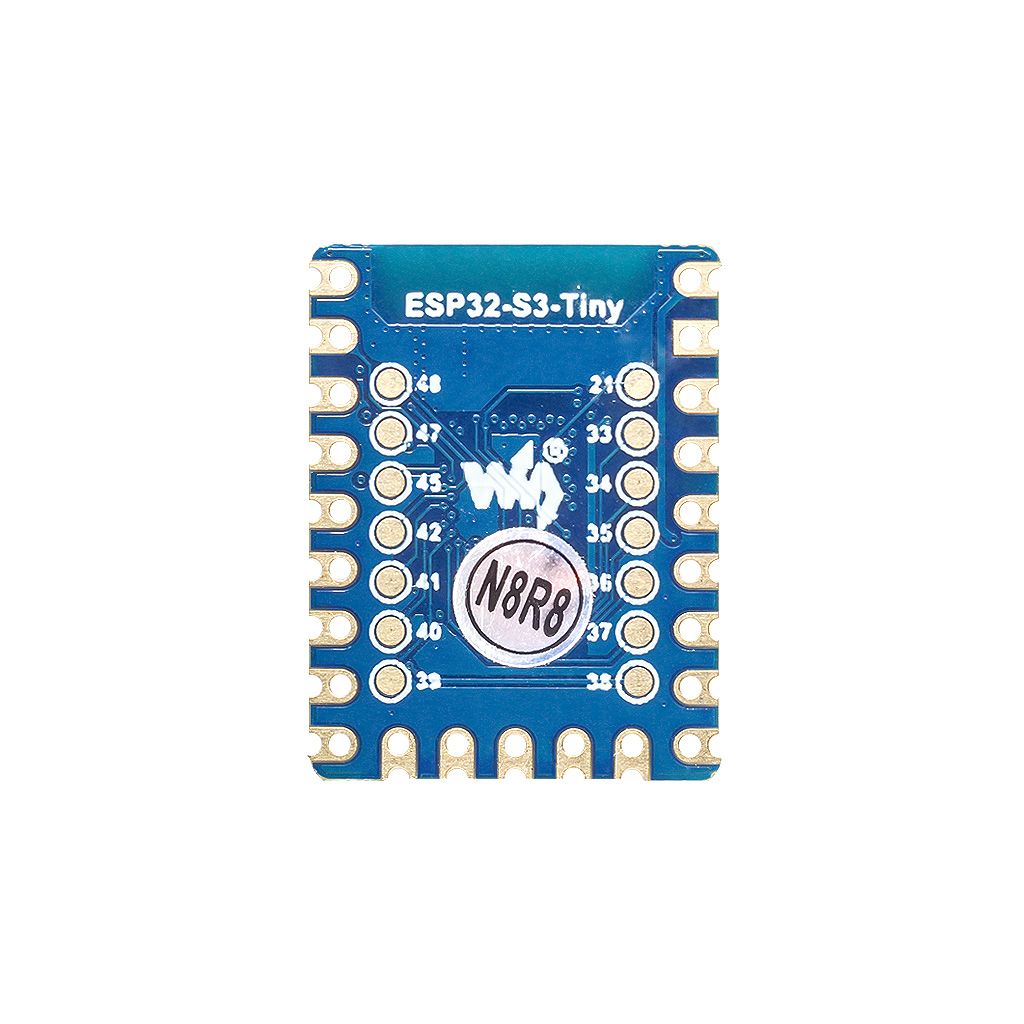

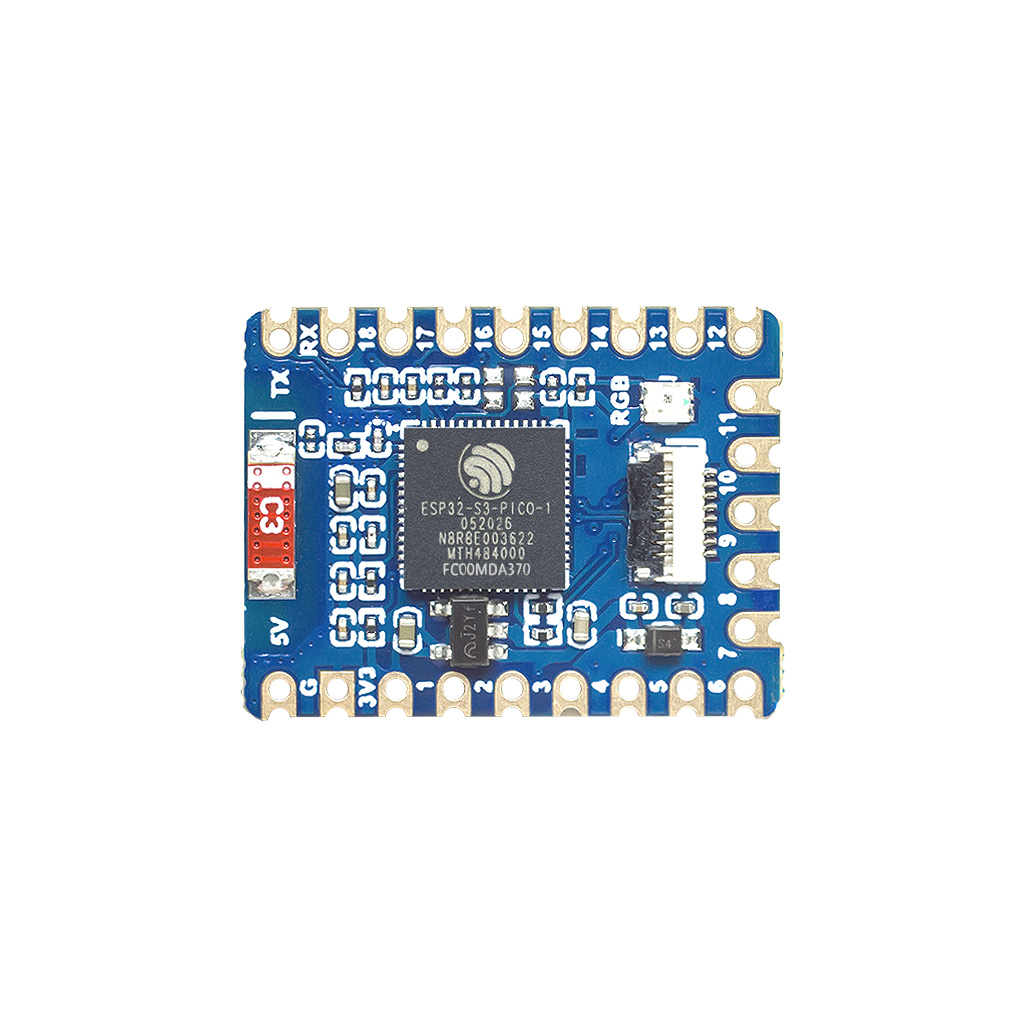

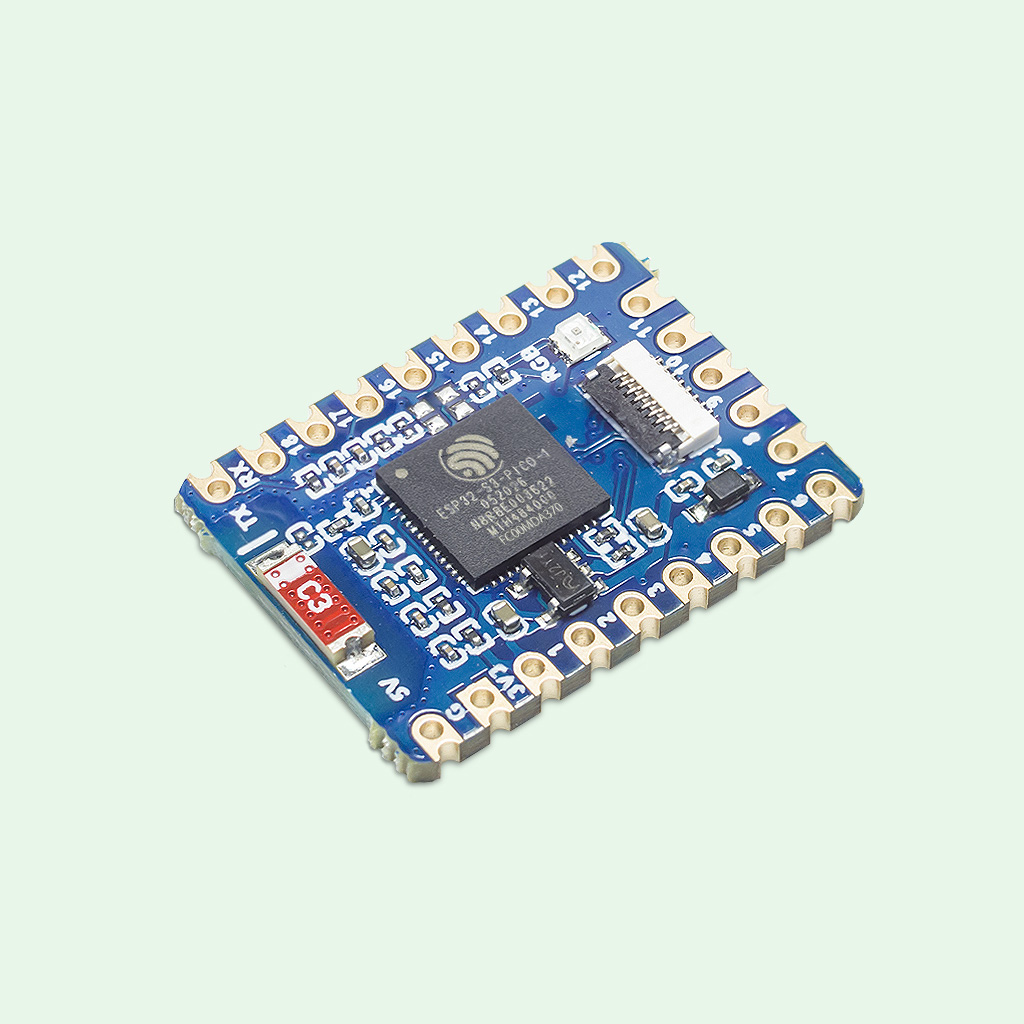

ESP32-S3-Tiny-N8R8 AIoT Waveshare

ESP32-S3-Tiny-N8R8 DevBoard Waveshare — это ультракомпактный модуль, спроектированный для разработки и производства самых разнообразных AIoT-приложений под управлением новейшего контроллера EPS32-S3 Espressif. Упрощенная конструкция платы, исключающая элементы физического интерфейса конфигурирования и USB-коммуникации с чипом ESP32-S3, обеспечивает минимизацию габаритов, значительное уменьшение толщины и объема, а также повышает гибкость интеграции энергоэффективного высокопроизводительного контроллера ESP32 в готовые устройства. Встраиваемый дизайн платы упрощает установку и настройку ESP32-S3-Tiny благодаря возможности простого подключения внешнего оборудования к чипу ESP32 через коннектор гибкого ленточного кабеля для выполнения различных сценариев коммуникации и управления.

Модуль разработчика ESP32-S3-Tiny основан на версии чипа ESP32-S3-PICO-1, объединяющего в себе 32-разрядный двухъядерный процессор Xtensa LX7 с тактовой частотой до 240 МГц, низкопотребляемый сопроцессор и беспроводную коммуникацию 2.4 ГГц Wi-Fi 4 / Bluetooth 5 (BLE). В составе EPS32-S3N8R8 включены блоки интегрированной памяти 512 КБ SRAM, 384 КБ ROM, 8 МБ FLASH и 8 МБ PSRAM. ESP32-S3-Tiny имеет кастеллированный SMD-формат платы с 34 выводами общего назначения и односторонним расположением электроных компонентов для быстрой установки поверх другой платы. Чип ESP32-S3 поддерживает разработку програмной части в собственной фирменном фреймворке ESP-IDF SDK, а также обладает полной совместимостью со многими сторонними интегрированными средами, в том числе популярными Arduino IDE, PlatformIO, Thonny IDE и т.д.

Характеристики: Модель: ESP32-S3-Tiny Waveshare Напряжение питания: 5В (USB, 5Vin) Напряжение логики: 3.3В Процессор: ESP32-S3-PICO-1, двухъядерный 32-разрадный Xtensa LX7 с частотой до 240 МГц Беспроводная коммуникация: 2.4 ГГц Wi-Fi 4 (802.11b/g/n) и Bluetooth 5 (BLE) Память: 512 КБ статичной RAM, 384 КБ ROM, 8 МБ FLASH, 8 МБ PSRAM Индикаторы: питание, пользовательский RGB-светодиод WS2812 Интерфейсы: GPIO, UART, I2C, SPI, I2S, PWM, ADC Межплатный соединительный коннектор: FFC/FPC 8x0.5мм Среда разработки: ESP-IDF, Arduino IDE, PlatformIO, Thonny IDE и др. Языки программирования: C/C++, MicroPython, Lua, JS и др. Размеры: 23.5 х 18 х 2.5мм Вес нетто: 2.0 г.

Комплектация: 1х Модуль ESP32-S3-Tiny Упаковка: Антистатический пакет Размеры: 110 х 70 х 5 мм Вес брутто: 3.5 г.

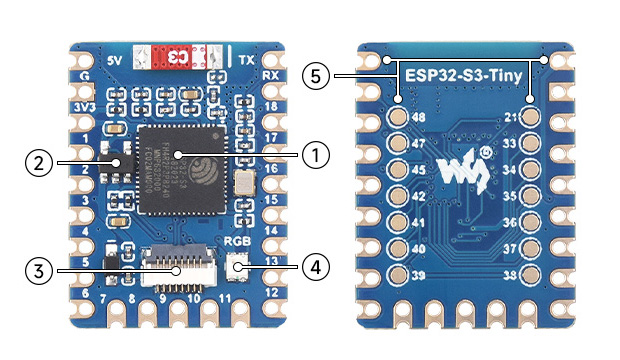

Компоненты и интерфейсы платы:

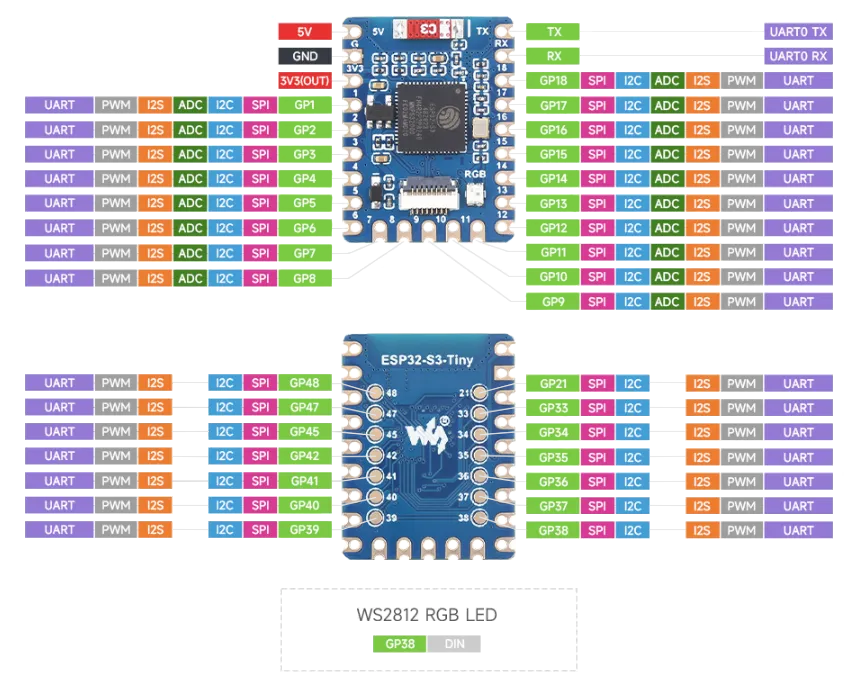

Функциональное назначение выводов ESP32-S3:

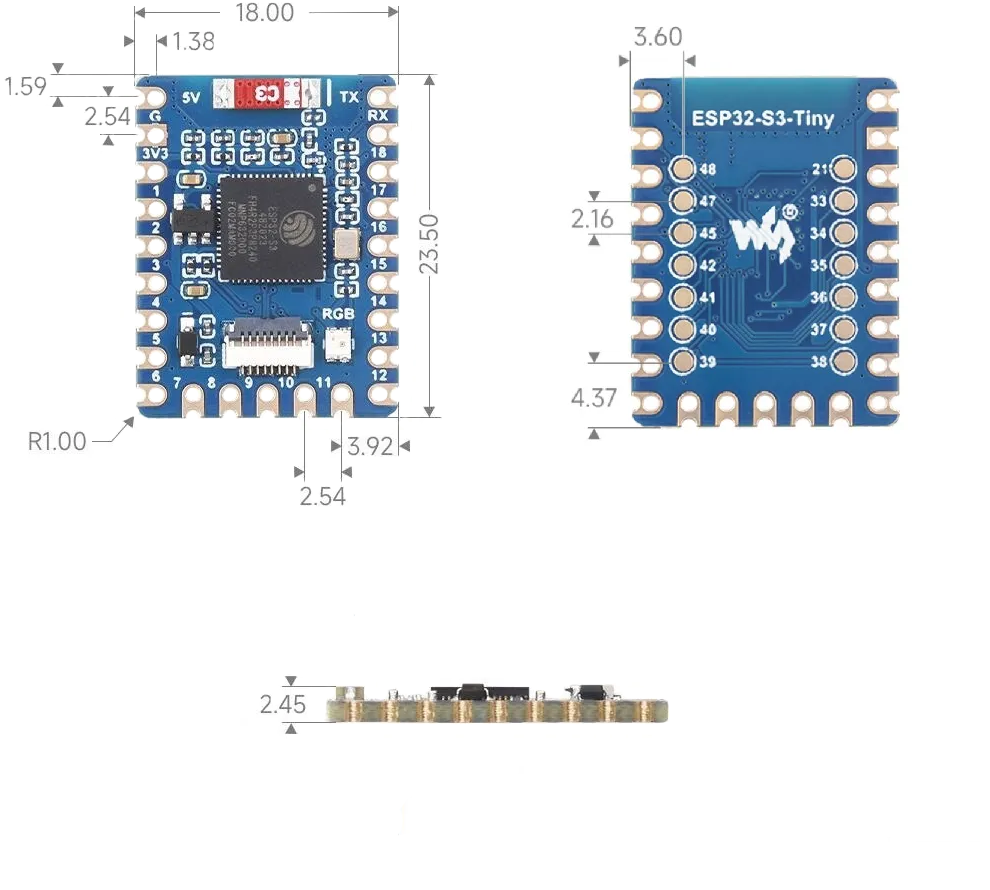

Физические размеры, мм:

Документация:
> Спецификация контроллера ESP32-S3-PICO-1-N8Rx
> Электрическая принципиальная схема модуля ESP32-S3-Tiny
