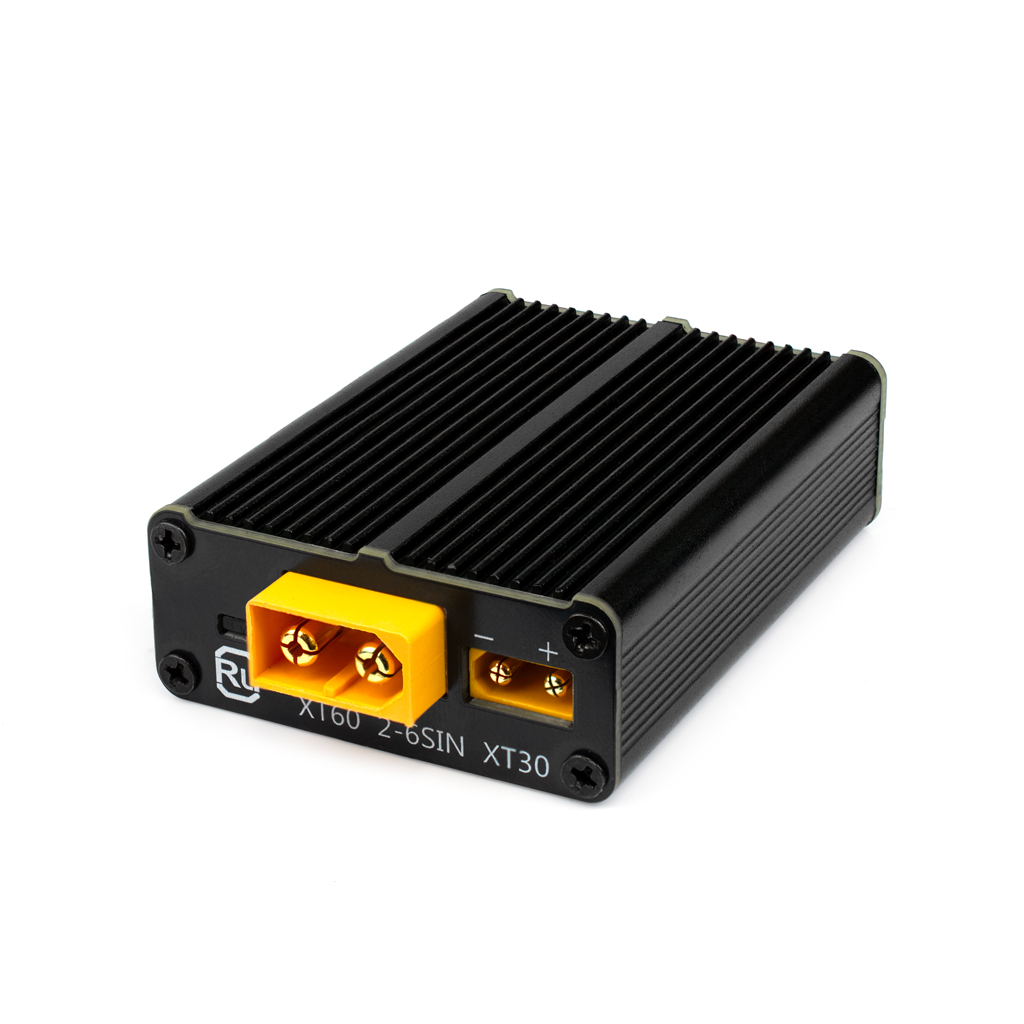

Преобразователь LXCHARGER 100Вт 2-6S IN DC:XT60(M)+XT30(M)в5В 2*USB+2PD в металлическом корпусе

Модуль быстрой зарядки LXCHARGER CR-LI100S в металлическом корпусе — компактное высокоэффективное решение для питания современных электронных устройств, таких как мобильный телефон, планшет, ноутбук, кемпинговое оборудование и так далее, совместимое со множеством протоколов быстрой зарядки (БЗ), актуальных на сегодняшний день. В перечень поддерживаемых протоколов включены: USB Power Delivery (PD), Qualcomm Quick Charge (QC), Apple 2.4 и BC1.2 (DCP), Samsung AFC, Huawei FCP и SCP, MediaTek Pump Express 1.1/2.0 (PE+), а также OPPO Supervooc/Vooc/Dahs/Warp. Основным источником энергии для LXCHARGER CR-LI100S является аккумуляторная батарея, состоящая из 2-6 энергоячеек Li-Ion или 2-7 энергоячеек LiFePo4, соединённых между собой последовательно (не входит в комплектацию, приобретается отдельно).

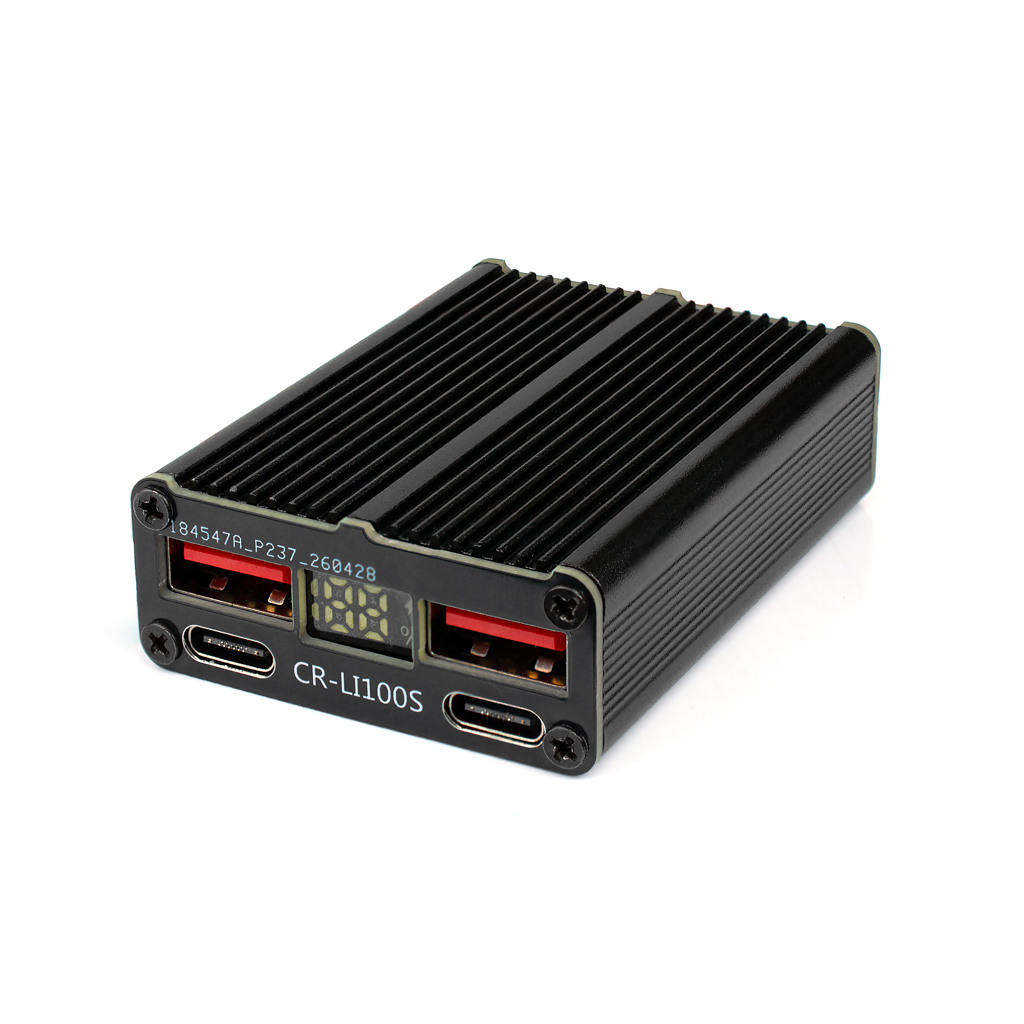

Модуль LXCHARGER CR-LI100S основан на схеме повышающе-понижающего преобразователя энергии (стабилизатора), он устойчиво работает во всём диапазоне входного напряжения 5-25В постоянного тока. Плата устройства оборудована двумя стандартными портами USB Type-A для зарядки гаджетов и двумя портами USB Type-С, поддерживающих функцию заряда основной аккумуляторной батареи. Встроенному символьному индикатору отведена роль кулонометра, отображающего остаточный уровень заряда основного источника энергии. Элементы настройки устройства предусматривают выбор типа химического состава и обзее количество энергоячеек, используемых в составе аккумуляторной батареи.

Характеристики: Модель: LXCHARGER CR-LI100S Входное напряжение: 5-25 В DC Входные разъёмы: Amass XT60(M), Amass XT30(M) Выходное напряжение: 3.6-21 В DC (зависит от активного протокола БЗ) Выходная мощность, макс.: 100 Вт Выходные разъёмы, поддерживаемые протоколы БЗ    USB Type-C: PD2.0/3.0 105W, APPLE 2.4, DCP, AFC, FCP, SCP, QC2 12V, QC3, QC4, VOOC/DASH/WAPR, PE+ 1.1, PE+ 2.0    USB Type-A: APPLE 2.4, DCP, AFC, FCP, SCP, QC2 12V, QC3, VOOC/DASH/WAPR, SuperVOOC, PE+ 1.1, PE+ 2.0 Размеры: 68 х 46 х 18.5 мм Вес нетто: 64 г.

Комплектация: 1х Модуль быстрой зарядки LXCHARGER CR-LI100S Упаковка: Антистатический пакет Размеры: 125 х 90 х 20 мм Вес брутто: 67 г.

Настройка параметров батареи питания LXCHARGER CR-LI100S

Модуль быстрой зарядки LXCHARGER CR-LI100S совместим с аккумуляторами подгруппы литий-ионные (Li-Ion) и подгруппы литий-железо-фасфатные (LiFePO4). На плате устройства имеется перемычка VSEL, позволяющая встроенному контроллеру определить номинальное напряжение каждой энергоячейки, используемой в составе основной аккумуляторной батареи. Разомкнутое состояние VSEL соответствует элементам Li-Ion (по умолчанию), замкнутое состояние — элементам LiFePO4.

Таблица согласования параметров выходной мощности LXCHARGER CR-LI100S к числу энергоячеек в аккумуляторной батарее питания

Конфигурация выходной мощности	Литий-ионные аккумуляторы (Li-Ion 3.7В), номинальное напряжение аккумуляторной сборки	Литий-железно-фасфатные аккумуляторы (LiFePO4 3.2В), номинальное напряжение аккумуляторной сборки
30 Ватт	2 ячейки, 7.4В	2 ячейки, 6.4В
45 Ватт	3 ячейки, 11.1В	3 ячейки, 9.6В
60 Ватт	4 ячейки, 14.8В	4 ячейки, 12.8В
100 Ватт	4 ячейки, 14.8В	4 ячейки, 12.8В
100 Ватт	5 ячеек, 18.5В	5 ячеек, 16.0В
100 Ватт	6 ячеек, 22.2В	6 ячеек, 19.2В
100 Ватт	-	7 ячеек, 22.В4
