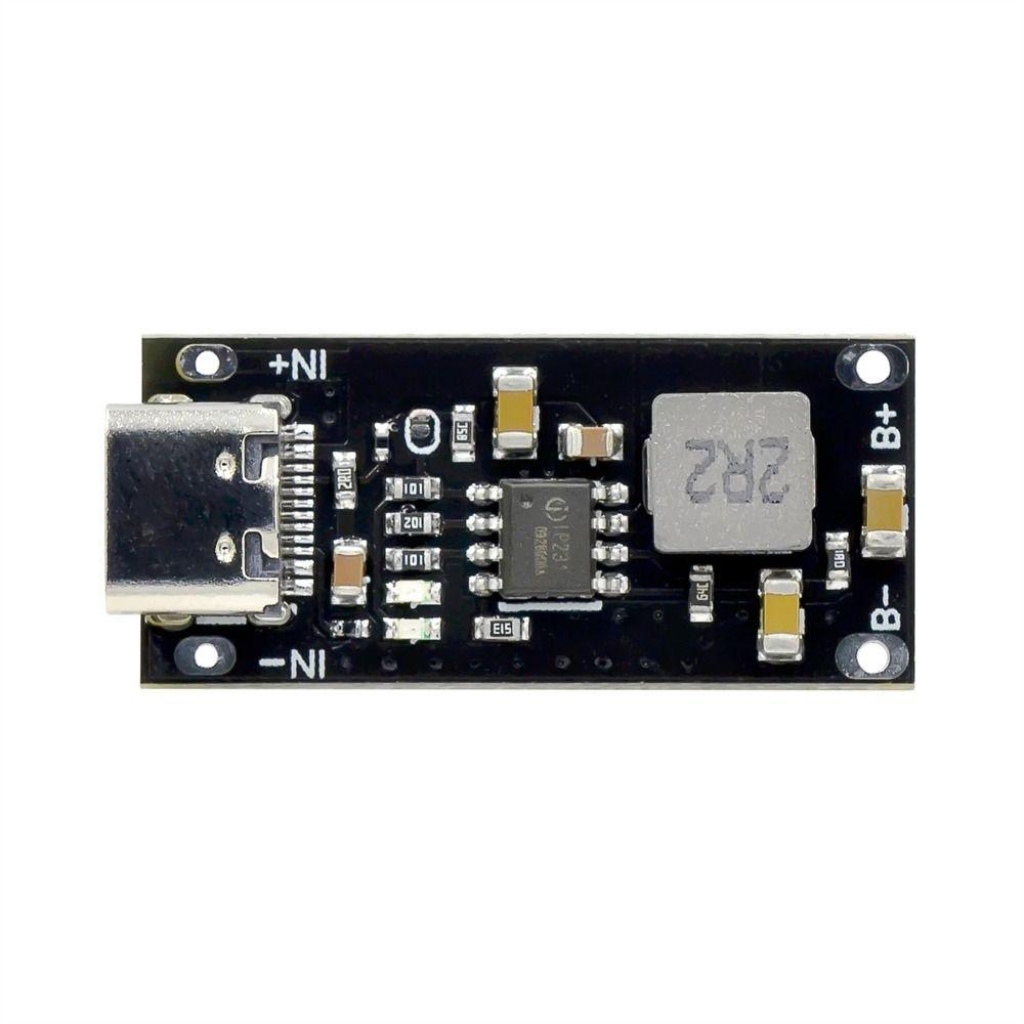

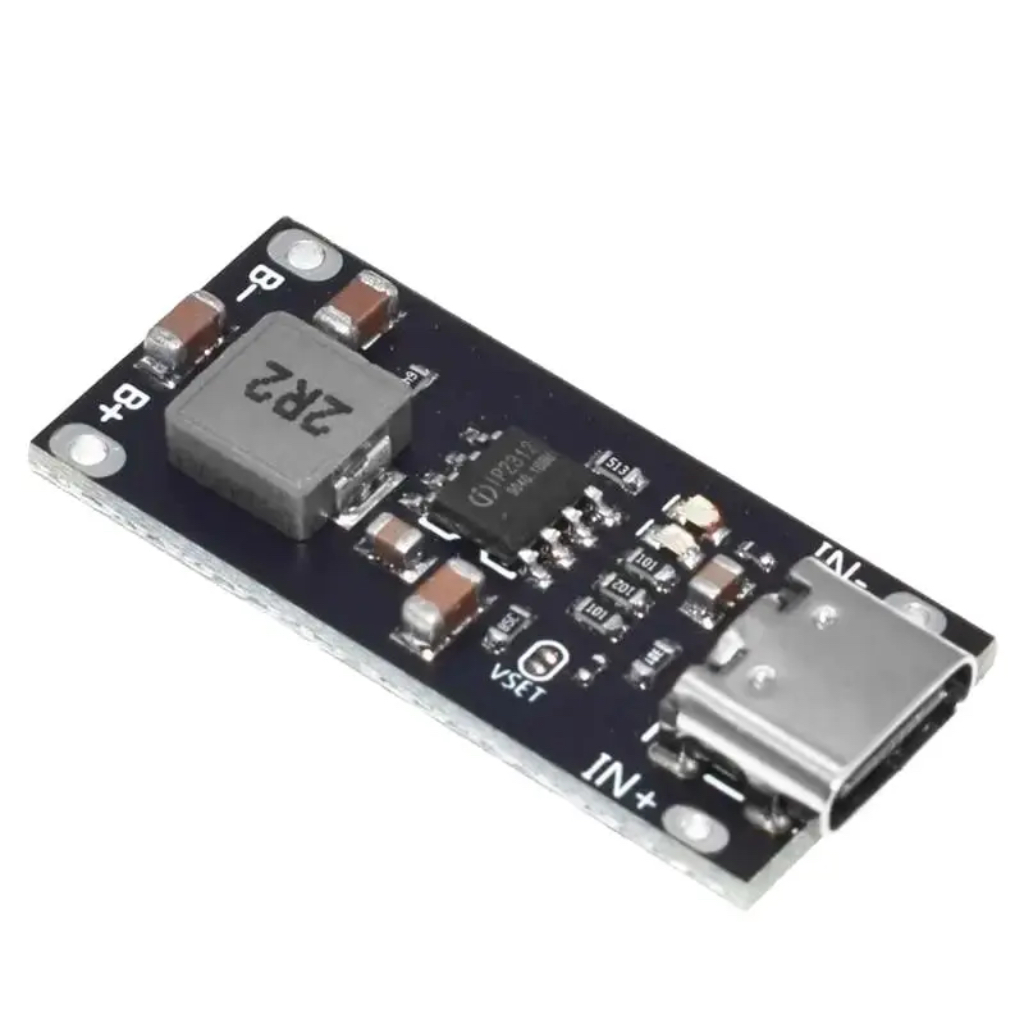

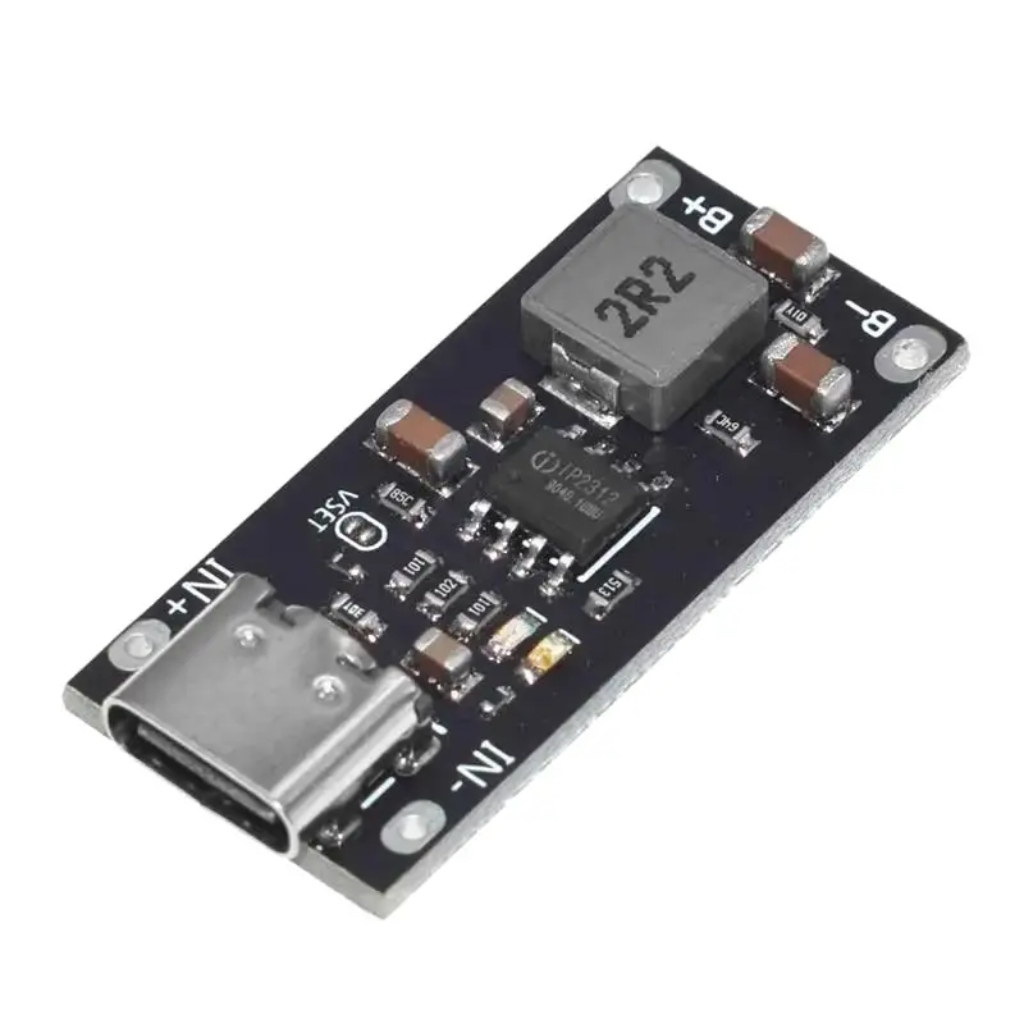

Модуль заряда IP2312 ток до 3A с разъемом TYPE-C

Зарядный модуль IP2312 ток до 3A с разъемом TYPE-C

Модуль на базе микросхемы IP2312 для заряда Li-ion и Li-pol аккумуляторных ячеек с напряжением заряда 4,2В (4,35В) и током заряда до 3А.
Сверхкомпактный миниатюрный модуль с минимальным количеством компонентов отличное решение для портативных устройств.
Индикаторы-светодиоды транслируют статус зарядки: "красный" - заряд идет, "синий" - заряд завершен.
Ток заряда определяется пользователем и задается с помощью резистора.

Характеристики: Входное напряжение: 4,5-5,5 В Напряжение заряда: 4,2 В Ток заряда: до 3 А Поддержка зарядных напряжений: 4,2/4,3/4,35/4,4 В Эффективность заряда (КПД): 94% (3,7В/2А) Температурный диапазон: -40°C∼150°C Размер: 34*15*3,5 мм Вес: 2,95 г.

Таблица номиналов резисторов для подстройки тока: Ток заряда (А) Резистор (кОм) 1 135 1,5 91 2,1 NC 3 45

Примечания:

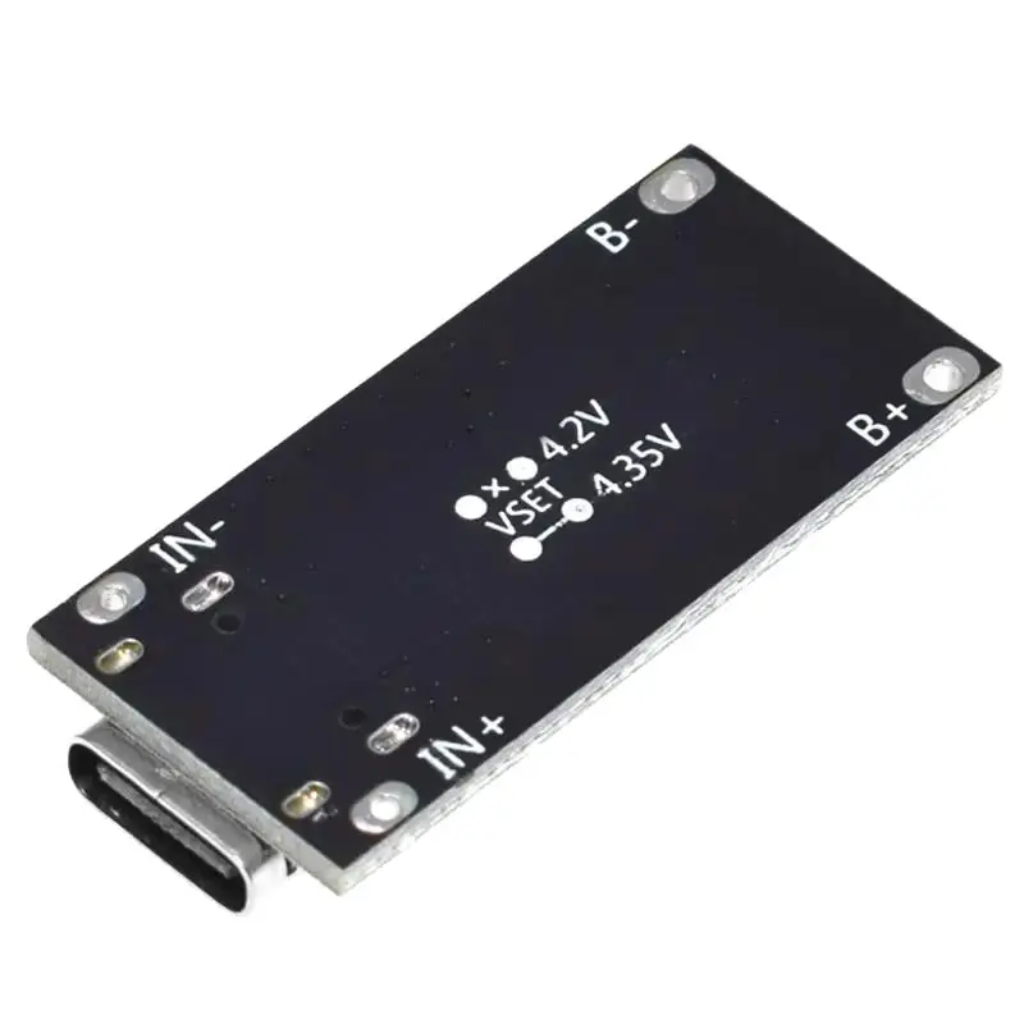

Входное напряжение может подавать как через разъем Type-C, так и через контакты IN+ и IN-
Аккумулятор подпаивается к контактам B+ и B-
Зарядный модуль не оснащен защитой от переразряда аккумулятора
Более подробную информацию о возможностях микросхемы IP2312 можно узнать в Datasheet
