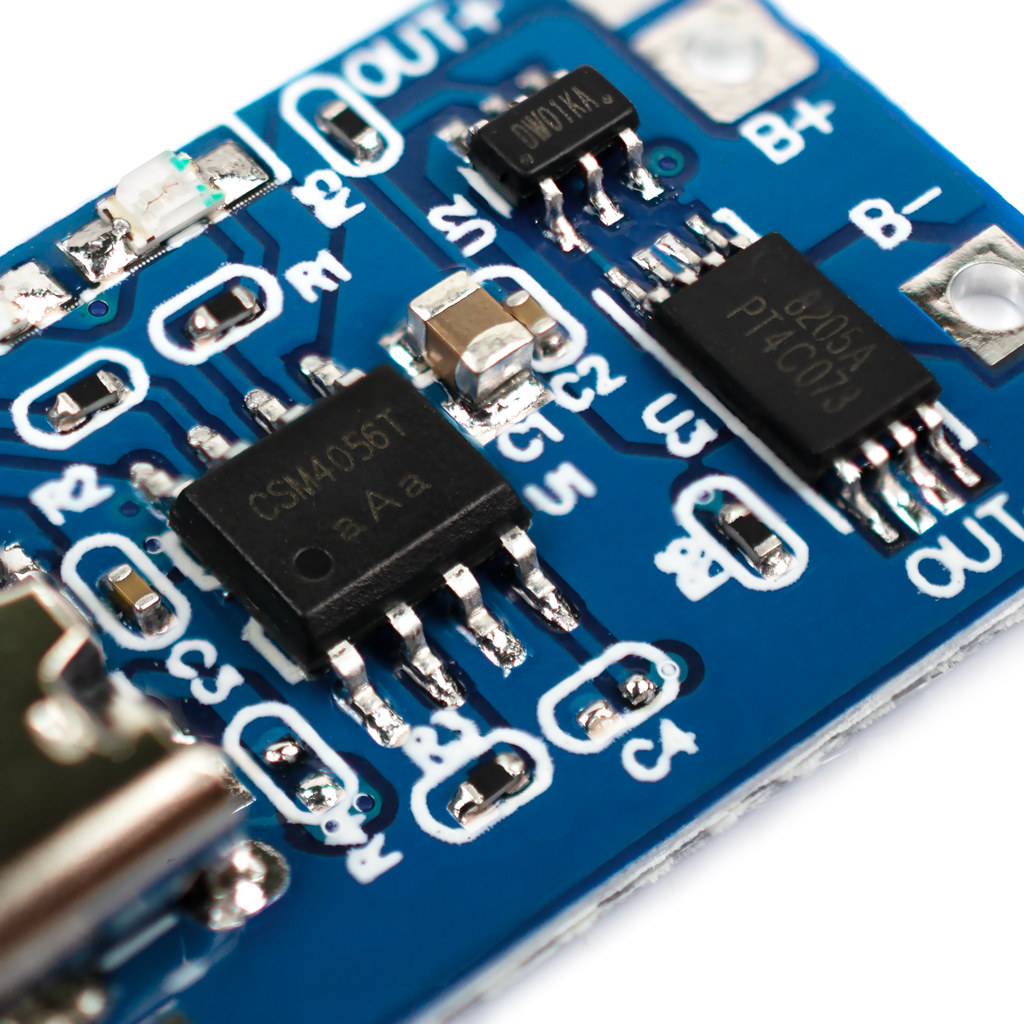

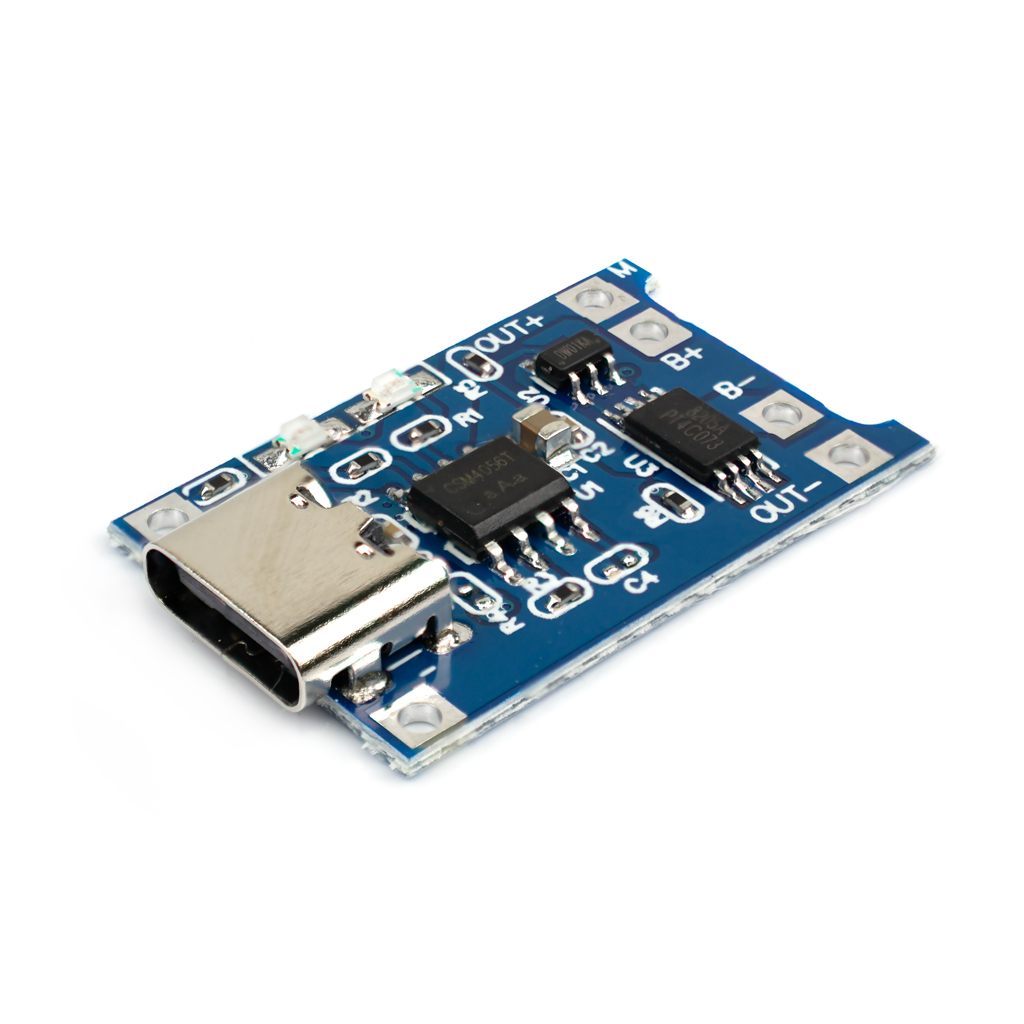

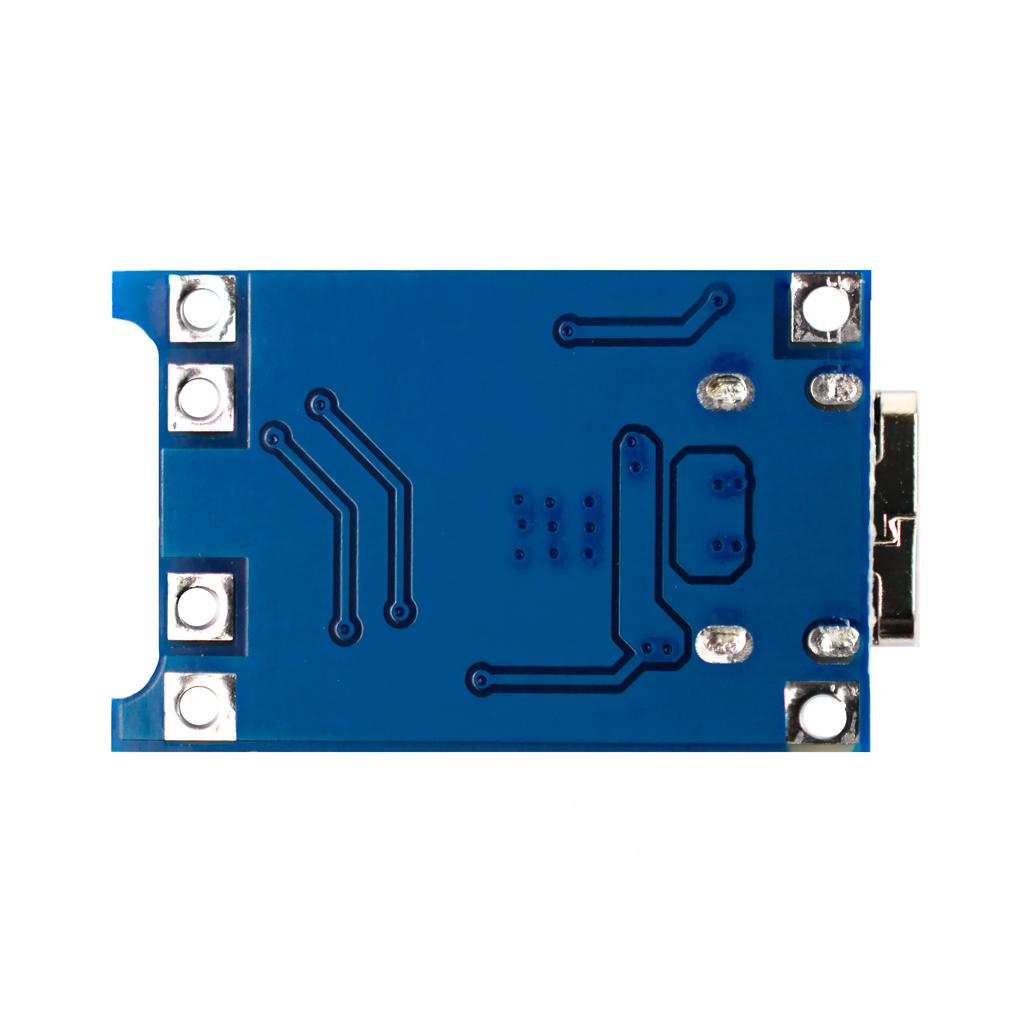

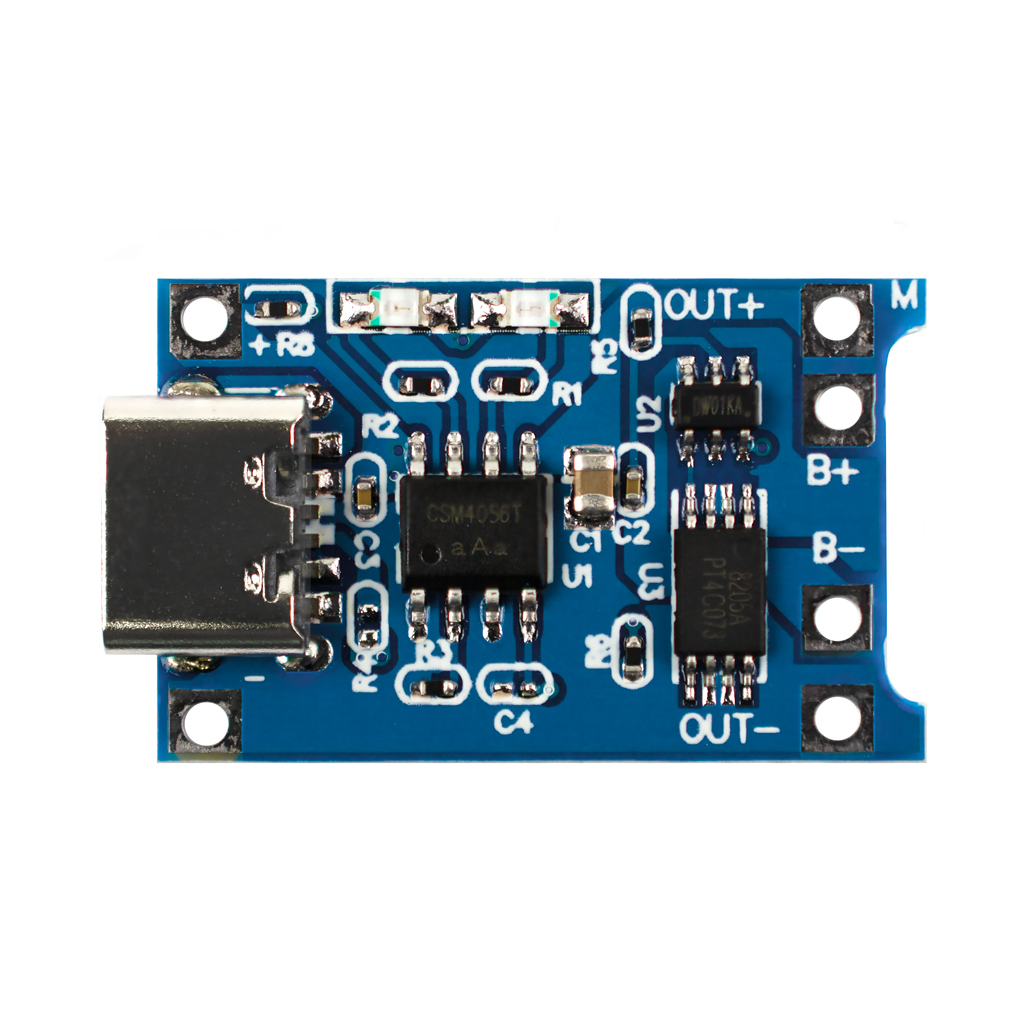

Контроллер заряда Li-ion аккумулятора на TP4056 Type-C с защитой

Контроллер заряда Li-ion аккумулятора на TP4056 Type-C с ЗАЩИТОЙ

Технические характеристики:
Используемый контроллер: TP4056 и DW01 для зашиты аккумулятора от переразряда и перезаряда
Режим зарядки: линейная 1%
Ток зарядки: до 1А (настраивается)
Точность зарядки: 1.5%
Входное напряжение: 4.5 — 5.5В
Напряжение полного заряда: 4.2В
Индикаторы: красный — зарядка, зеленый (в некоторых версиях синий) — заряд окончен
Входной разъем: Type-C
Диапазон температур: -10 до +85 град.С
Защита от переполюсовки: нет
Защита от перезаряда: 4.30±0.050 В
Защита от переразряда: 2.40±0.100 В
Размеры платы: 18х18 mm.
Вес: 5 г

Модуль основан на чипе TP4056 — контроллере зарядки Li-Ion и Li-Po аккумуляторов на 3.7В со встроенным термодатчиком, это завершенное изделие с линейным зарядом по принципу постоянное напряжение/постоянный ток для одноэлементных литий-ионных аккумуляторов.

Контроллер выполнен в корпусе SOP-8, имеет на нижней поверхности металлический теплосъемник не соединенный с контактами, позволяет заряжать аккумулятор током до 1000 мА (зависит от токозадающего резистора). Требует минимум навесных компонентов.Модуль имеет индикацию процесса заряда.
