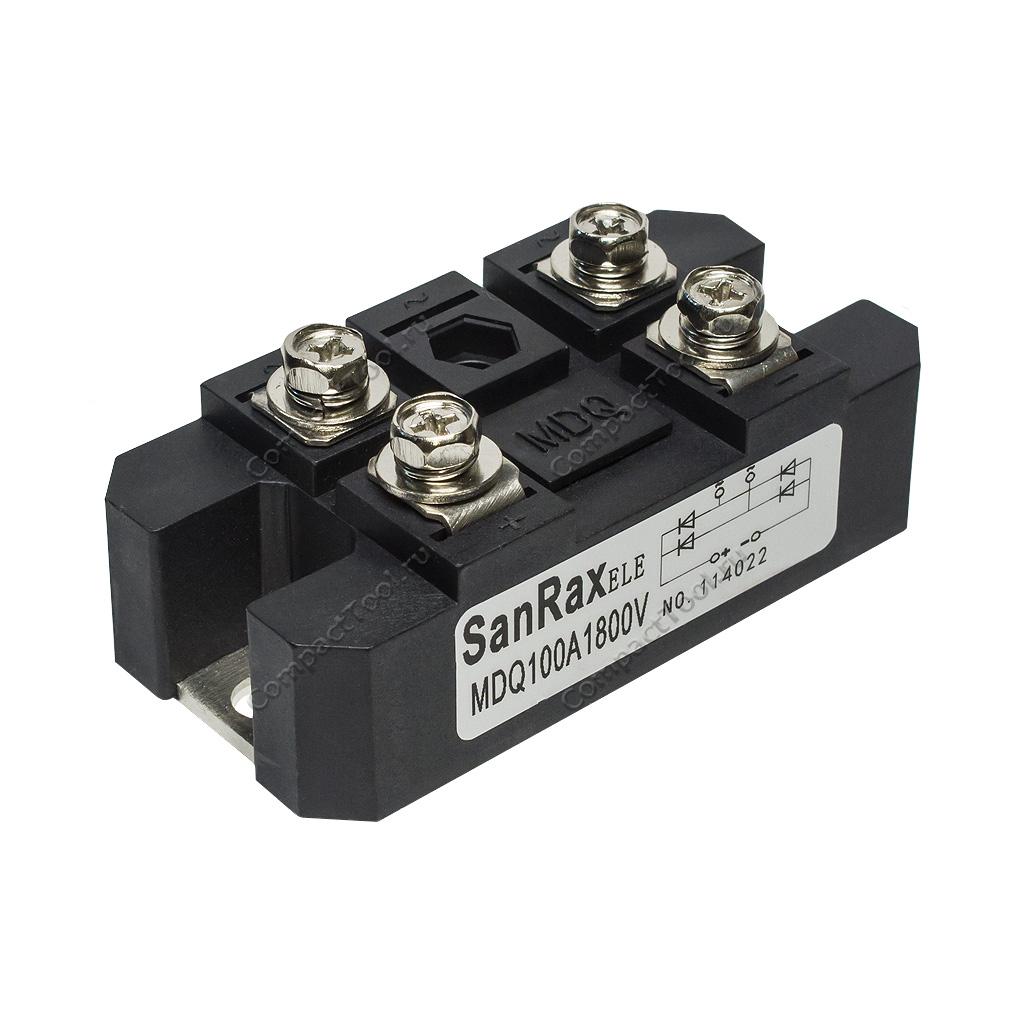

MDQ100A1800V (MDQ100-18) Диодный мост однофазный выпрямительный 100А 1800В

Технические характеристики

• Модель: MDQ100A1800V / MDQ100-18 / аналог
• Тип диодного сборки: однофазный мостовой двухполупериодный выпрямитель, диодный мост
• Максимальное повторяющееся пиковое обратное напряжение (Vrrm): 1800 В
• Максимальный средний выпрямленный ток (Io): 100А
• Максимальный повторяющийся выпрямленный ток (Ifrm): 1400A (t=10 мс, f=50 Гц)
• Предельная рабочая температура полупроводникового p-n-перехода (Tj): -40 ~ 150 °C
• Предельная рассеиваемая тепловая мощность (Pj): 0.36 °С/Вт

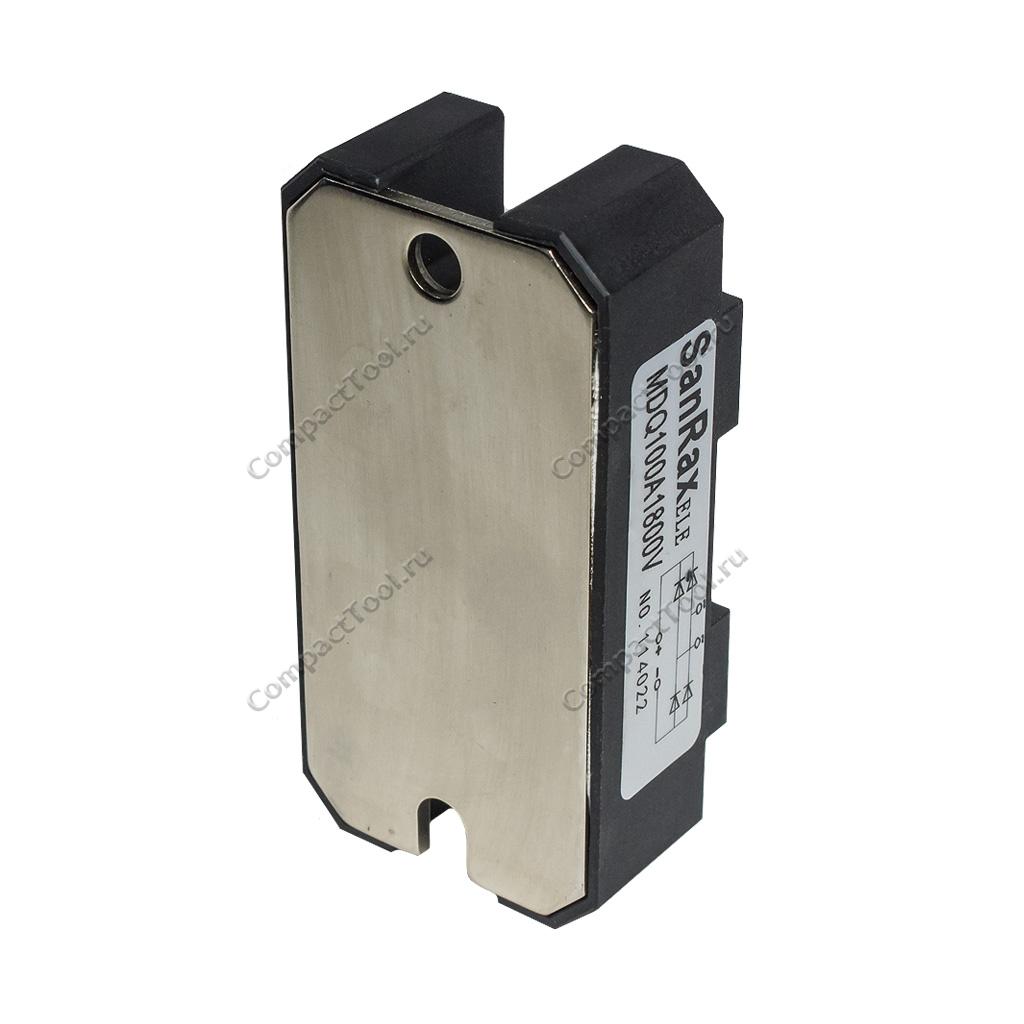

• Конструкция корпуса: с изолированным основанием

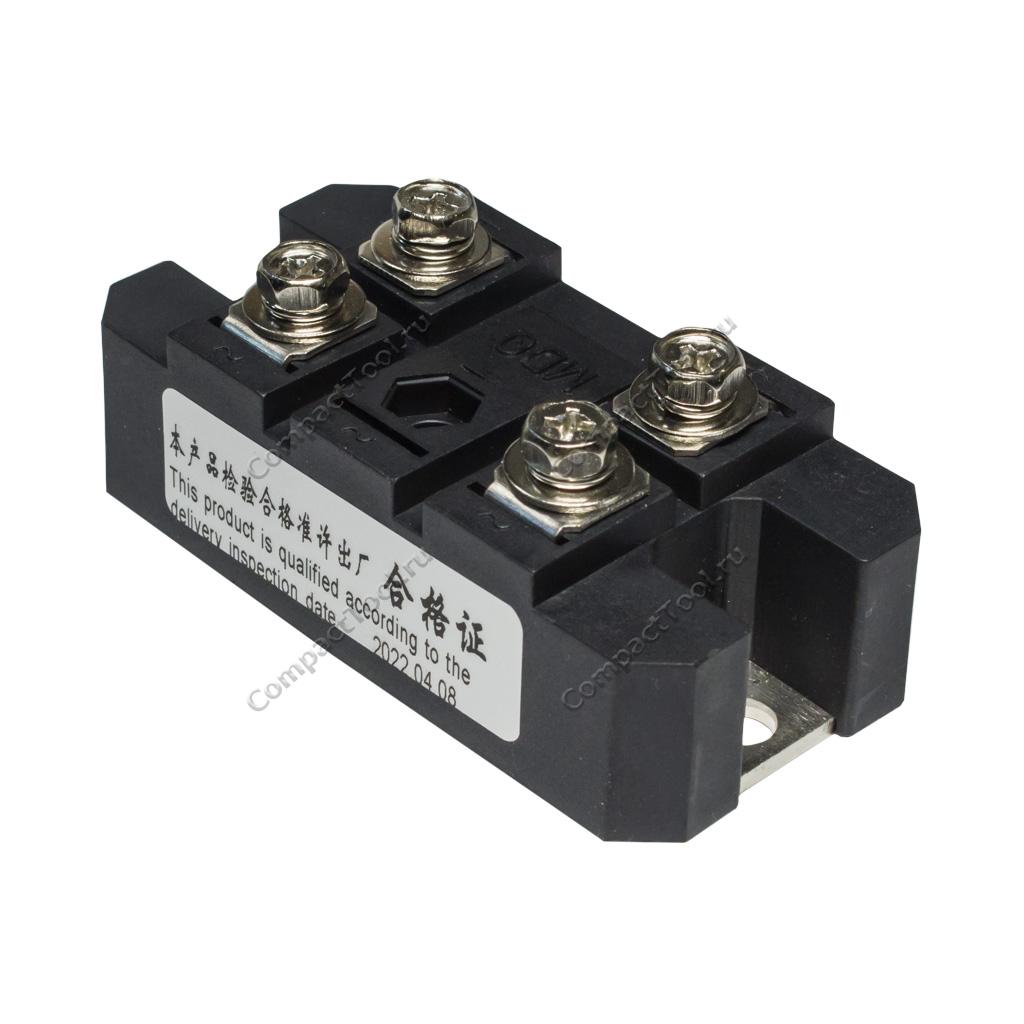

• Интерфейс подключения: винтовые клеммы 4х М5

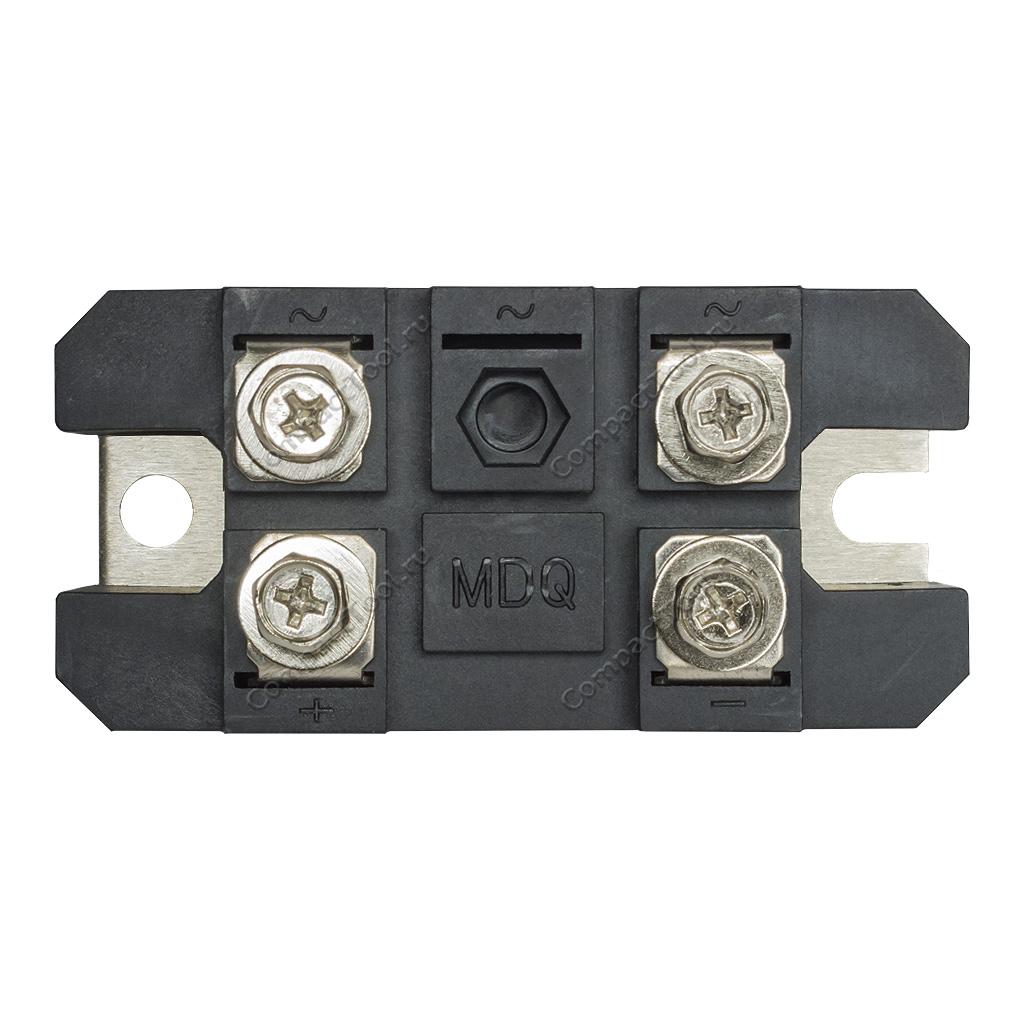

• Маркировка полюсов: ~ вход переменный ток AC, + и - выход постоянный ток DC
• Монтажные отверстия: 2х Ø6.5 мм
• Размеры: 80 x 40 x 26 мм
• Вес: 150 г.

Выпрямительная диодная сборка (диодный мост) — ключевой элемент системы питания для большинства электрических устройств, включая агрегаты с моторами постонного тока, различную бытовую и промышленную микроэлектронику, и так далее. Примеры использования силового выпрямителя: в импульсном источнике энергии, в системе питания двигателя строительного инструмента, в зарядно-разрядных схемах и др. Диодный мост MDQ100-18 предназначен для эксплуатации в однофазных электросетях. Он отвечает за преобразование напряжения переменного тока (~AC) в напряжение постоянного тока (±DC). Модель MDQ100A1800V мощного двухполупериодного диодного выпрямителя рассчитана на нагрузки продолжительного потребления напряжения до 1800 вольт с током не более 100А. Для соблюдения условий нормальной эксплуатации MDQ100A1800V требуется дополнительное охлаждение с использованием внешнего оребрённого радиатора. Рекомендуемые размеры радиатора не менее 125 х 95 х 50 мм.

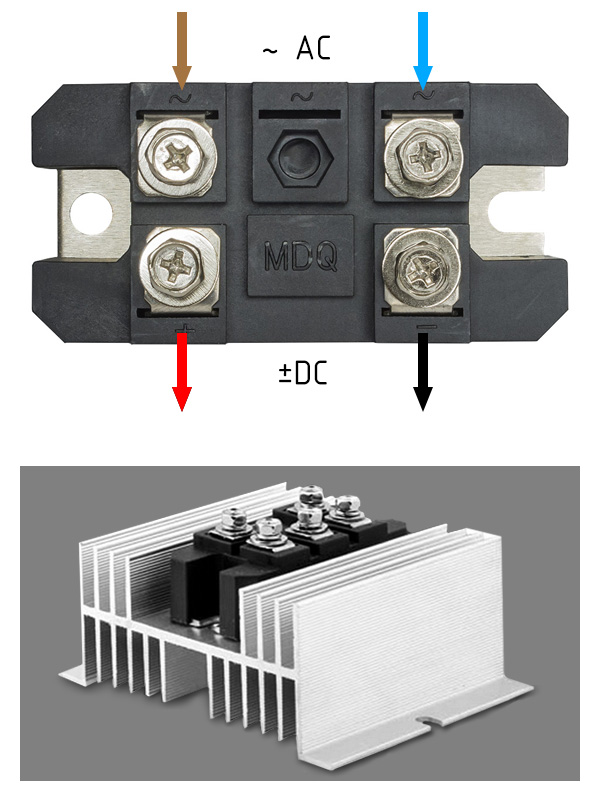

Схема подключения, образец монтажа на радиатор

Обратите внимание! Радиатор приобретается отдельно.

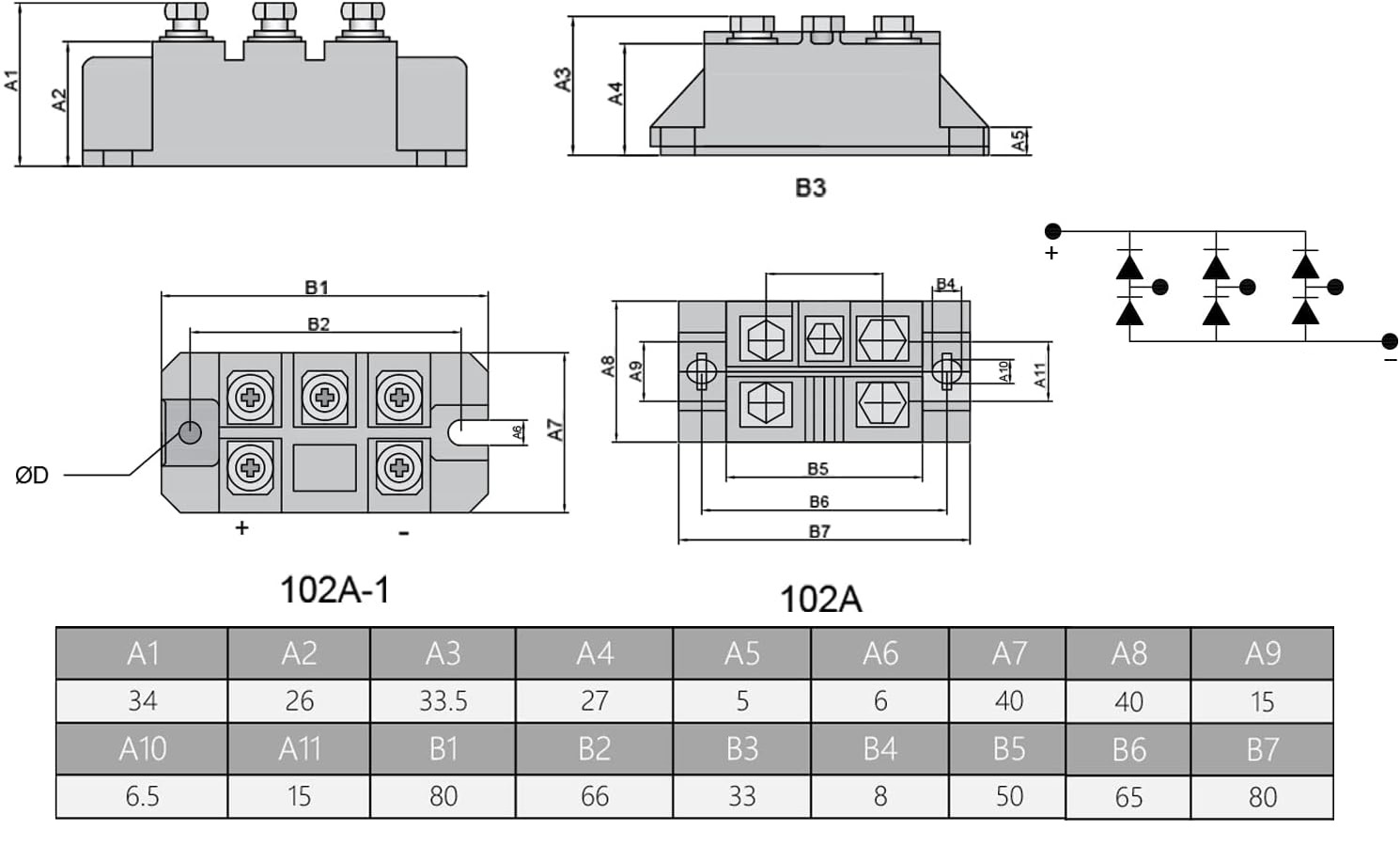

Физические размеры выпрямителя MDQ100A1800V, мм
