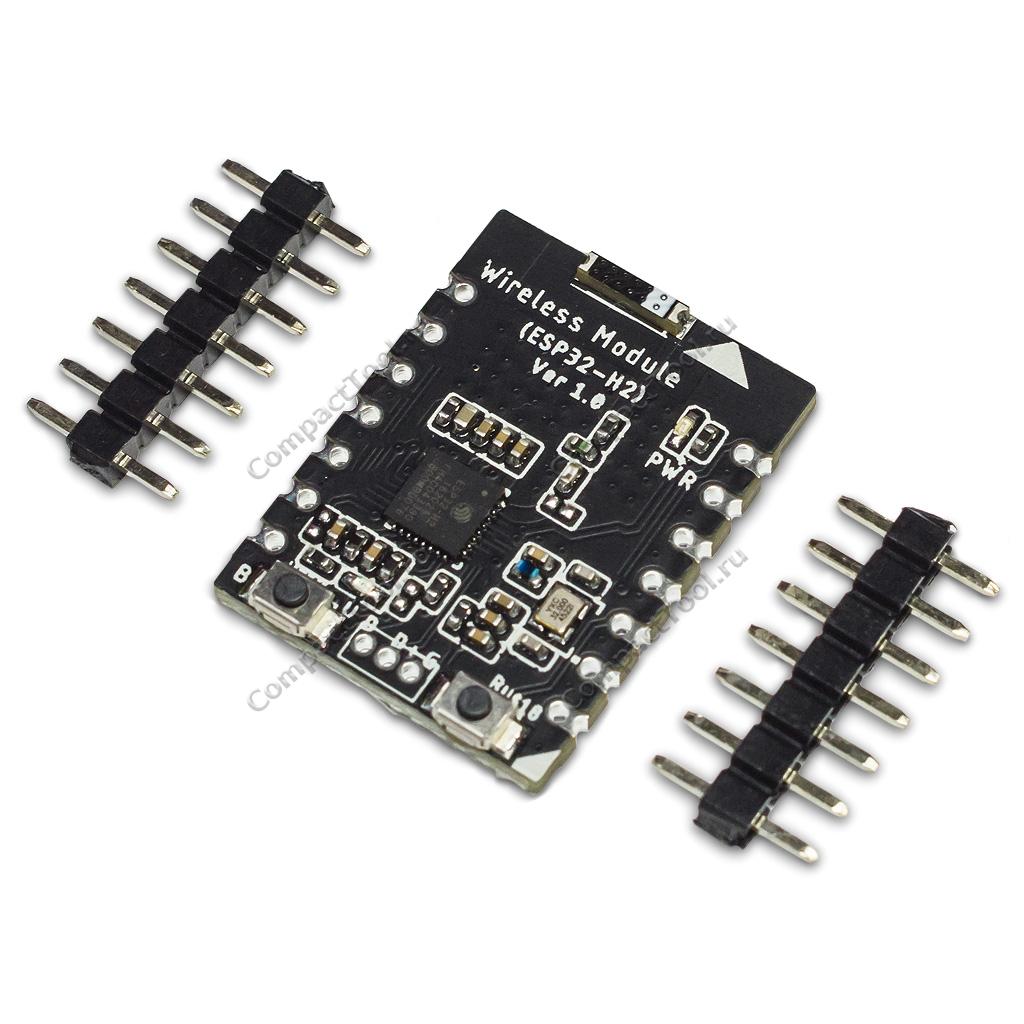

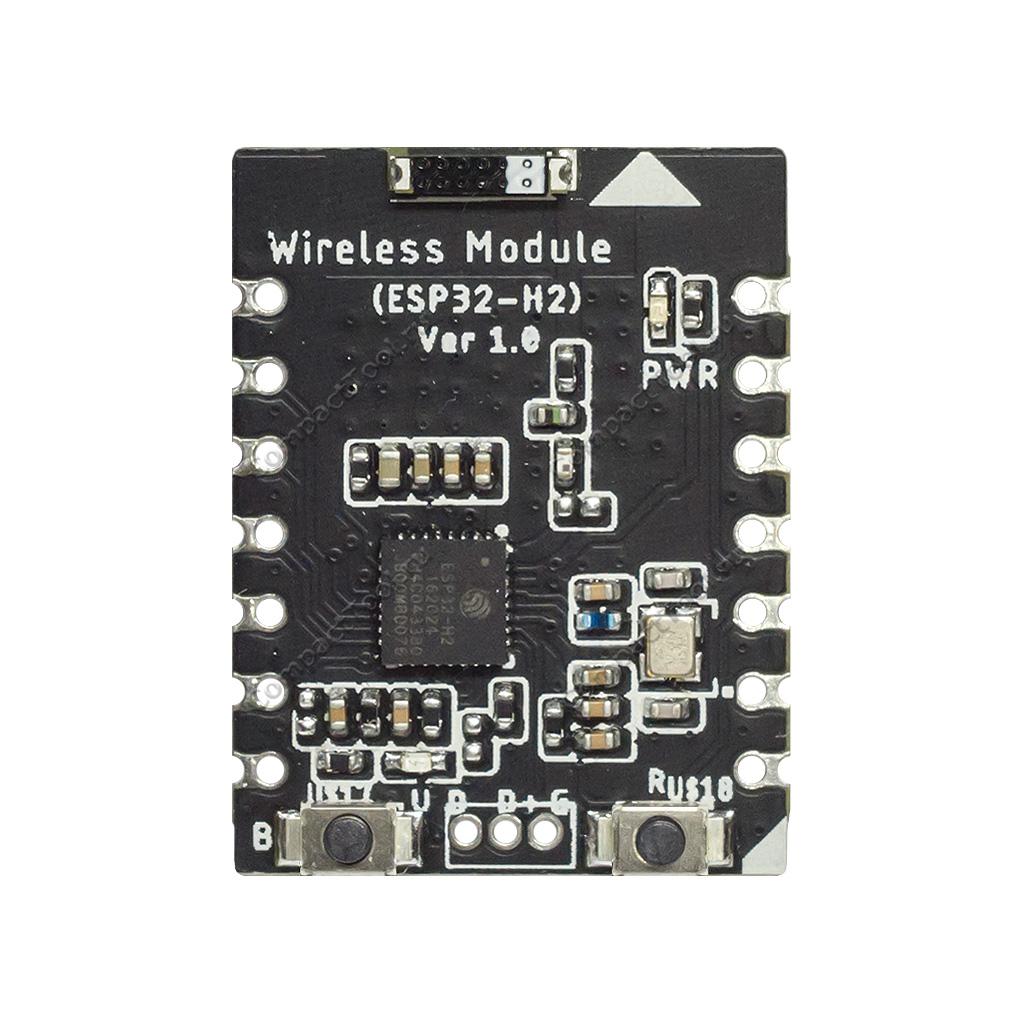

ESP32-H2 беспроводной модуль Thread/Zigbee/Matter

Серия графических панелей для создания человеко-машинного интерфейса (HMI) Crowpanel Advance обладает средствами проводной и беспроводной коммуникации. Поддерживаются одновременно несколько стандартов беспроводной связи, в настоящее время актуальных в IoT-секторе: WiFi, Zigbee, Thread, Matter, Bluetooth Low Energy (BLE), NRF и Lora. Опция беспроводной связи предоставляет платформе ощутимо бóльшее пространство для интеграции в самые разные приложения, фокусируя функции беспроводной связи в качестве удобной альтернативы классическим проводным соединениям. Экранные панели Crowpanel Advance способны контактировать как с одним, так и с несколькими устройствами, могут использоваться в комплексных системах сбора информации, мониторинга или управления.

Весь модельный ряд Сrowpanel Advance основан на процессорах ESP32 и в базовом варианте имеет возможность взаимодействия с сетями WiFi и Bluetooth. Остальные интерфейсы беспроводной связи реализованы заменяемыми модулями. Любой HMI-дисплей серии Сrowpanel Advance позволяет встраивать только один дополнительный беспроводной интерфейс, а встроенный в плату специальный коннектор обеспечивает максимальную простоту установки. Всего существует 4 типа заменяемых беспроводных модулей, каждый из них легко заменяется на другой при необходимости. Кроме этого, заменяемые модули являются самодостаточными узлами и их можно свободно использовать в индивидуальных DIY-проектах.

Технические характеристики

• Модель: Thread/Zigbee/Matter ESP32-H2 Crowpanel Advance Replaceable Wireless Module v1.0 (DAC00101W)
• Напряжение питания, логики: 3.3В постоянного тока DC
• Диапазон безлицензионных частот: 2.4 ГГц (2405~2480МГц)
• Стандарты беспроводной связи: ZigBee (IEEE 802.15.4), Bluetooth 5.3 LE (IEEE 802.15.1)
• Диапазон мощности передатчика: -24.0~20 дБм
• Чувствительность приёмника: -102.5 дБм (Zigbee, до 250 кб/с), -106.5 дБм (BLE, 125 кб/с)
• Процессор: ESP32-H2FH4, одноядерный  32-разрядный RISK-V с частотой до 96 МГц
• Память: 128КБ ROM, 320КБ SRAM, 4МБ Quad SPI Flash
• Патч-антенна
  • усиление: 4.33 дБи (среднее 4.0 дБи)
  • эффективность: 62.5% (среднее 57.5%)
• Интерфейсы: GPIO, USB, UART
• Режимы ZigBee: конечное устройство, координатор
• Шифрование: AES-128/256, SHA, RSA, ECC, ECDSA, HMAC и др.
• Управление: сброс (RST), режим прошивки (Boot)
• Среда разработки: ESP IDF SDK, ESP Zigbee SDK, Arduino IDE и др.
• Скорость последовательного порта: 115200 (по умолчанию)
• Шаг выводов: 2.54 мм
• Размеры: 24 х 18 х 3.5 мм
• Вес: 2.5 г.

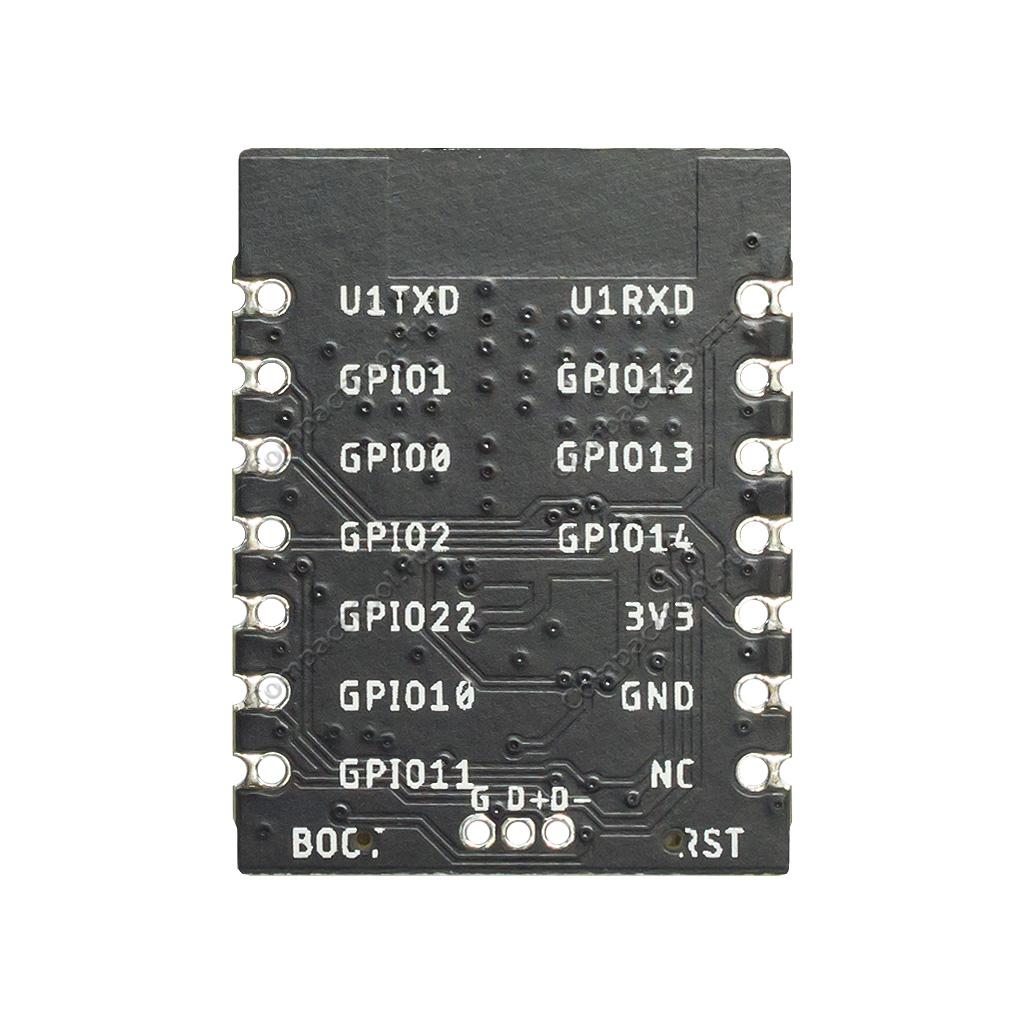

Функциональное назначение контактов

Документация и программное обеспечение

1. Инструкция по прошивке модуля Wireless Module ESP32-H2
2. Flash Download Tool Инструмент прошивки ESP32-H2 (v3.9.5+)
3. Библиотека примеров исходного кода для ESP32-H2
4. Спецификация контроллера ESP32-H2
5. ESP Zigbee SDK на GitHub'е
6. ESP ZigBee SDK Руководство по программированию ESP32-H2
7. ESP IDF SDK Руководство по программированию ESP32-H2
8. Принципиальная схема Wireless Module ESP32-H2 v1.0
