86J18156-460-14K-38 JMC Nema34 Шаговый двигатель гибридный биполярный

Двигатель шаговый гибридный биполярный 86J18156-460-14K-38 JMC Nema34

Характеристики: Модель: 86J18156-460-14K-38 JMC Stepper Motor Фланец: 86мм (Nema 34) Номинальное напряжение мотора: 60В Диаметр вала: 14 мм (16 мм со шпонкой) Вылет вала: 38 мм Длина шпонки: 25 мм Угол полного шага 1.8° Погрешность шага: ± 3% (полный шаг, без нагрузки) Номинальный ток фазы: 6.0 А Сопротивление фазы: 0.70 Ом ± 10% Индуктивность фазы: 9.2 мГн ± 20% Удерживающий момент*: 12.0 N · m Инерция вращения: 4000 г · см2 Сопротивление изоляции: 100 МОм / 1 мин., 500 В постоянного напряжения Выводы: 4 (две фазы, биполярный мотор) Длина соединительного провода: 500±20 мм Рабочая температура: -20°С...+50°С Максимальный нагрев мотора: 80°С (номинальный ток, подключены 2 фазы) Размеры ДхШхВ: 194 х 86 x 86 мм (включая вал) Вес нетто: 5500 г

Комплектация: 1х Мотор шаговый 86J18156-460-14K-38 JMC Упаковка: Материал: Размеры: Вес брутто:

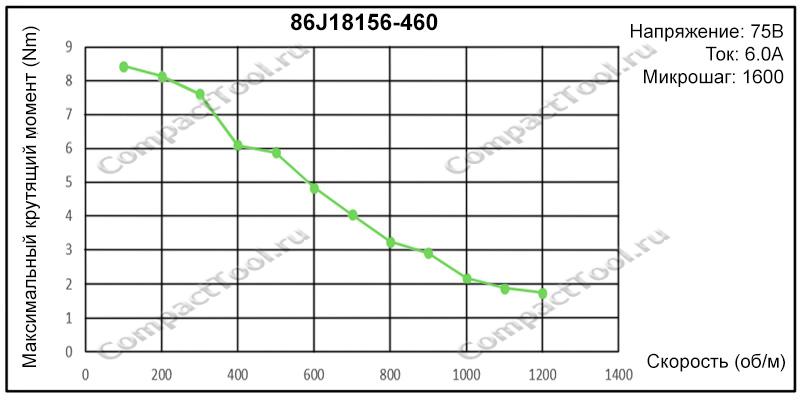

Кривая момента

Физические размеры, мм

Примечание Удерживающим моментом называют момент, который необходимо приложить к валу двигателя для его "проворачивания" в режиме удержания при подключенном номинальном токе фазы. Простыми словами, если мотор имеет значение удерживающего момента 10 кг/см, и к валу двигателя прикреплён рычаг длиной 1 см (1 кг с рычагом 10 см или 0.1 кг с рычагом 100 см), то, при увеличении нагрузки на рычаг, вал двигателя провернётся. В случае превышения номинального тока двигатель начнёт греться. При снижении тока от номинального, снизится и сила сопротивления проворачиванию вала, мотор начнёт пропускать шаги.

Документация

> Спецификация шагового двигателя 86J18156-460-14K-38 JMC
