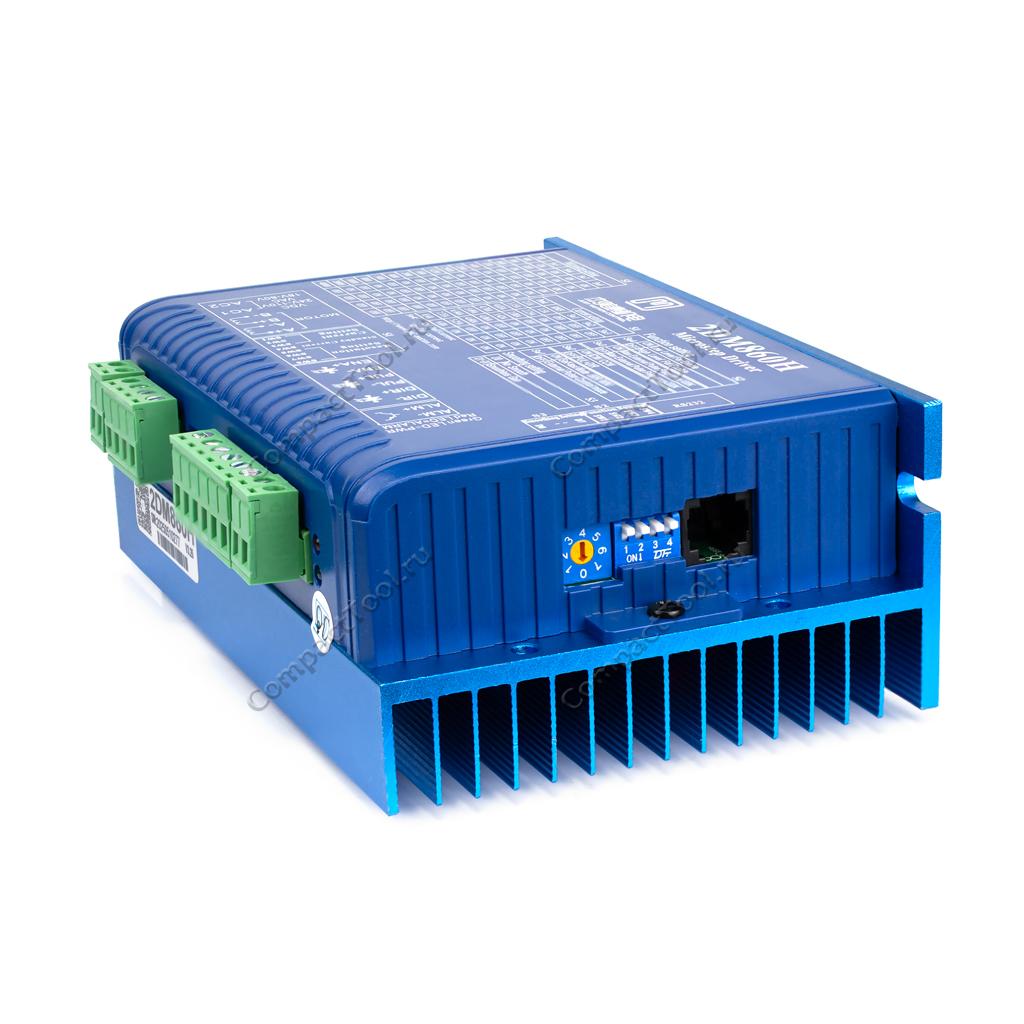

2DM860H JMC Драйвер биполярного шагового мотора Nema34 с открытым контуром

Драйвер JMC 2DM860H для двух- и четырёхфазных гибридных шаговых моторов с открытым контуром управления.

Преимущества 2DM860H Автонастройка параметров и самодиганостика двигателя Малый шум, слабый нагрев, плавное вращение вала Компенсация момента на высокой скорости Технология управления синусоидальным током, высокая эффективность по току Встроенное управление ускорением и торможением, высокие показатели плавного пуска и остановки мотора Поддержка режимов управления PUL/DIR и CW/CCW Сохранение положения вала мотора Оптическая изоляция входов, совместимость с напряжением логики 5В и 24В Деление микрошага и регулировка выходного тока Защита от перегрузки по току, повышенного и пониженного напряжения Индикация рабочих состояний Характеристики: Модель: 2DM860H JMC Совместимость с типоразмерами приводов: Nema 23 (57мм), Nema 24 (60мм), Nema 34 (86мм), Nema 43 110мм) Напряжение питания:, переменный ток AC: 18 ~ 75 вольт, постоянный ток DC: 24 ~ 100 вольт Напряжение логических входов: 5 ~ 24В Выходной ток: 1.8 ~ 7.0А (8.4А макс.) Допустимое количество фаз мотора: 2, 4 Режим управления: Pul+Dir, CW/CCW Деление шага, макс.: 1/256 Поддерживаемое разрешение энкодера: 1000 имп./об., 2500 имп./об. Частота импульсов управления, макс.: 100/200 кГц Интерфейс серво: терминальные клеммы Интерфейс настройки: RS232: 57.6 Кб/сек, коннектор RJ-45 (совместим с внешним модулем HISU), встроенные DIP-переключатели Система охлаждения: активная (радиатор + вентилятор) Температура эксплуатации: -20°С...+70°С Размеры: 150 х 97.5 х 54.5 мм Вес нетто: 525 г

Комплектация: 1х Драйвер 2DM860H JMC Упаковка: Крафтовая коробка из картона Размеры: 160 х 115 х 60 мм Вес брутто: 550 г

Cервоприводы, состоящие из шагового мотора и управляющего драйвера, довольно часто используются в промышленном оборудовании с повышенными требованиями к точности позиционирования. Драйвер 2DM860H — это электронное устройство, интегрирующее технологию сервоуправления в систему с гибридным двух- или четырёхфазным шаговым мотором с открытым контуром, не имеющим в собственной конструкции элементов обратной связи в виде установленного на вал квадратурного энкодера. 2DM860H обладает электрически изолированные входами импульсных сигналов управления, обеспечивающими совместимость с широким перечнем различных устройств, оперирующих логическим напряжением 5 ~ 24 вольта. Драйвер комплектуется портом последовательной коммуникации RS232 (боковой коннектор RJ-45) для настройки параметров драйвера из ПК-приложения или с использованием внешнего модуля ручной интеллектуальной настройки (Handheld Intelligent Setting Unit, HISU).

Драйвер 2DM860H обрабатывает входящие цифровые сигналы управления от ведущего устройства, самостоятельно балансирует рабочие токи и напряжение по электрическим обмоткам (фазам) шагового серводвигателя. Переключением в определённой последовательности работу индуктивных обмоток внутри шагового двигателя, драйвер заставляет вращаться вал в определённом направлении и на определённый угол. Драйвер серводвигателя 2DM860H имеет отличие от других моделей популярных драйверов дополнительной опцией ручной регулировки активного фронта сигнала, предельной частоты импульсов, выбора режимов управления Pul+Dir или CW/CCW, а также изменения коэффициента сглаживания импульсов.

Двухфазный драйвер 2DM860H способен управлять серводвигателями типоразмеров Nema24 и Nema34, максимальный рабочий ток фазы которых не превышает 6А. Драйвер рекомендован производителем для использования с моторами моделей: 86J1865-450, 86J1880-460, 86J1898-460, 86J18118-460, 86J18128-460 или 86J18156-460. Поддерживаются двухфазные биполярные моторы, а также униполярные четырёхфазные моторы с независимыми индуктивными обмотками.

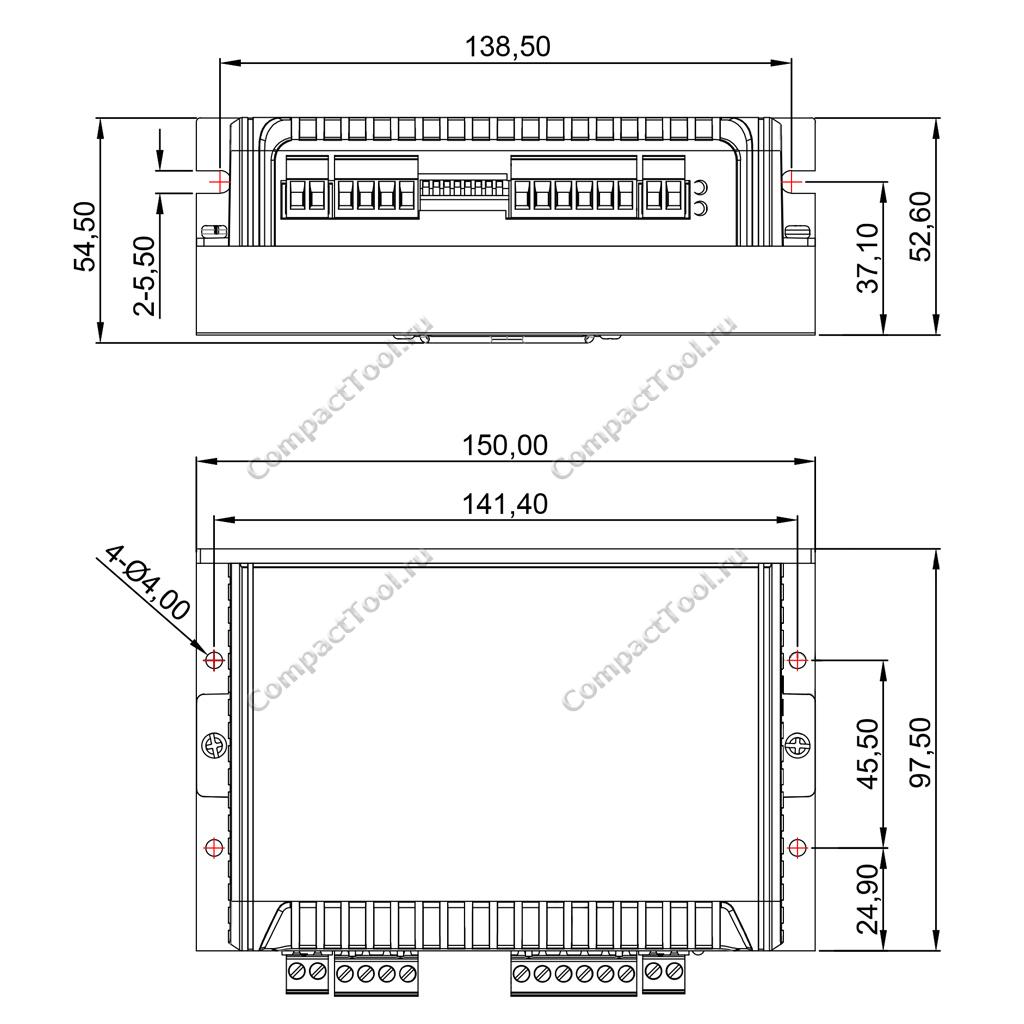

Физические размеры, мм

Документация и ПО

> Руководство пользователя драйвером 2DM860H
> Приложение JmcServoStepperPcControl v2.5.1 для ПК Windows
