XL6019 DC-DC Преобразователь повышающий 4-40В 5A красный модуль
Арт. 16690
130 ₽
более 500 шт.
Описание
Технические характеристики
- Вид преобразователя: повышающий, импульсный, неизолированный, асинхронный
- Диапазоны напряжений
- входное: 4.0 ~ 32В постоянного тока DC
- выходное: 4.0 ~ 40В постоянного тока DC
- Потребляемый ток без нагрузки:
- Вход 4В/Выход 4В: менее 10мА
- Вход 4В/Выход 40В: до 550мА
- Потребляемый ток под нагрузкой, макс.: 5А
- Падение напряжения, макс.: 0.5В
- Чип преобразователя: XL6019 XLSEMI
- Частота ШИМ-модуляции: 180кГц
- Эффективность преобразования (КПД): макс. 93%
- Интегрированные функции: ограничение тока, частотная компенсация, плавный пуск
- Управление параметрами энергии: выходное напряжение
- Метод регулировки: вращение винта многооборотного потенциометра 25 ± 3 оборотов
- Контактная группа: винтовые клеммы-терминалы
- Крепёжные отверстия: 4 х Ø3мм
- Размеры: 50 х 28 х 13.5мм
- Вес: 16 г.
Область применения преобразователей напряжения
Преобразователи напряжения наиболее часто входят в состав самых разных электронных устройств. Различные схемы повышения или понижения параметров электроэнергии позволяют стабилизировать напряжение и ток так, как это нужно для нормальной, полноценной работы какого-либо электроприбора. Благодаря существованию схем преобразования, электротехнические устройства приобретают способность функционировать при подкючении к первичным источникам питания: к бытовые или промышленные сетям с напряжением постоянного или переменного тока, к аккумуляторным батареям любых типов и размеров, и даже к одноразовым энергоёмкостям - всем известным батарейкам.
Преобразователи электроэнергии также существуют в формате отдельных модулей. Они бывают не только в корпусном исполнении — это сетевые адаптеры, нерегулируемые или регулируемые/лабораторные блоки питания, и др. Их также производят и без корпуса - только плата с начинкой - для удобства последующей простой интеграции в любые приложения. Подобные модульные платы пользуются большой популярностью в области разработки и конструирования новых или ремонта-замены существующий цепей питания приборов, используются в автоматике, микроэлектронике, робототехнике, а также в других направлениях.
Повышающий DC-DC преобразователь XL6019
Модуль DC-DC импульсного регулятора XL6019 работает в широком диапазоне входного напряжения 4-32В постоянного тока (DC), позволяет запитывать напряжением 4~40В любую нагрузку (прибор или электрическая схема). Он состоит из небольшого числа электронных компонентов, имеет компактные размеры и малый вес. Максимальный ток потребления XL6019 составлят 5А, коэффициент преобразования энергии выход/вход достигает значения 93%.
В чипе XL6019 нет защиты от пониженного входного напряжения. На выходе модуля может самопроизвольно установиться неконтролируемый высокий уровень напряжения до +40В, если на вход поступает напряжение +2.5~3.5В.
Модель преобразователя XL6019 крайне проста в настройке и эксплуатации. В качестве элемента управления применяется высокочувствительный подстроечный резистор. Регулировка выходного напряжения предусматривает вращение винтового механизма резистора в двух направлениях, суммарное число полных оборотов винта резистора — 25±3. Для завершения настройки потребуется внешний вольтметр или обычный бытовой мультиметр, включенный в режим DC-вольтметра. На плате преобразователя дополнительно присутствует световой индикатор нормального рабочего состояния.

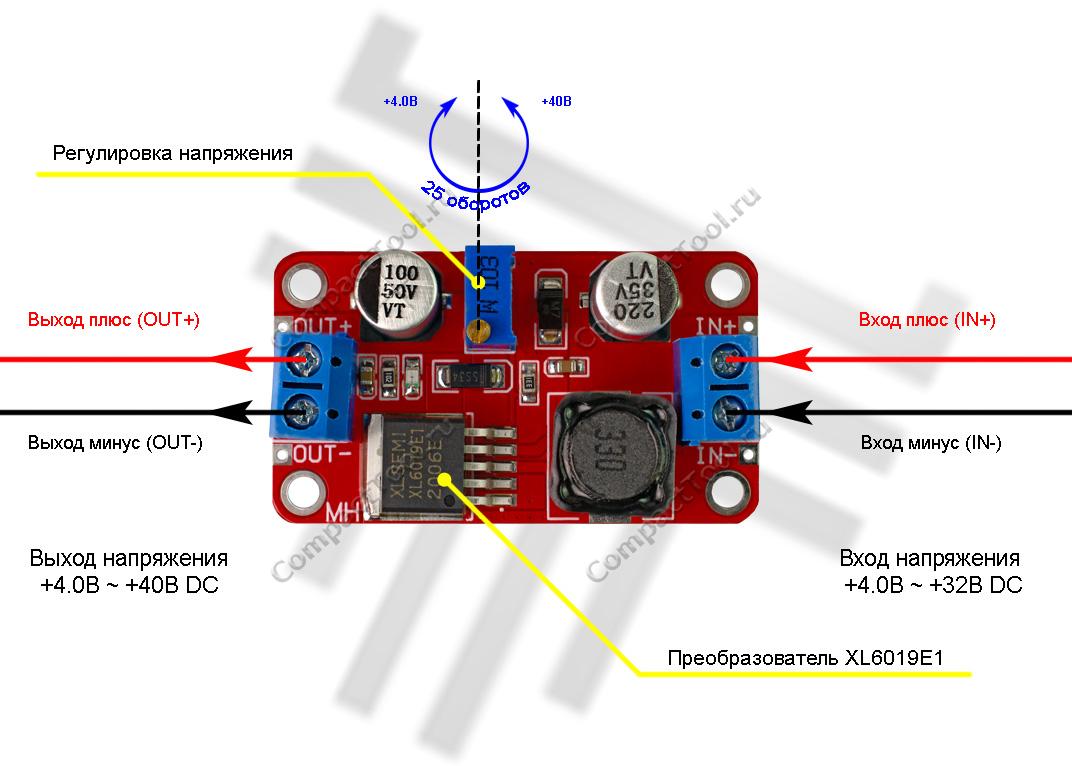

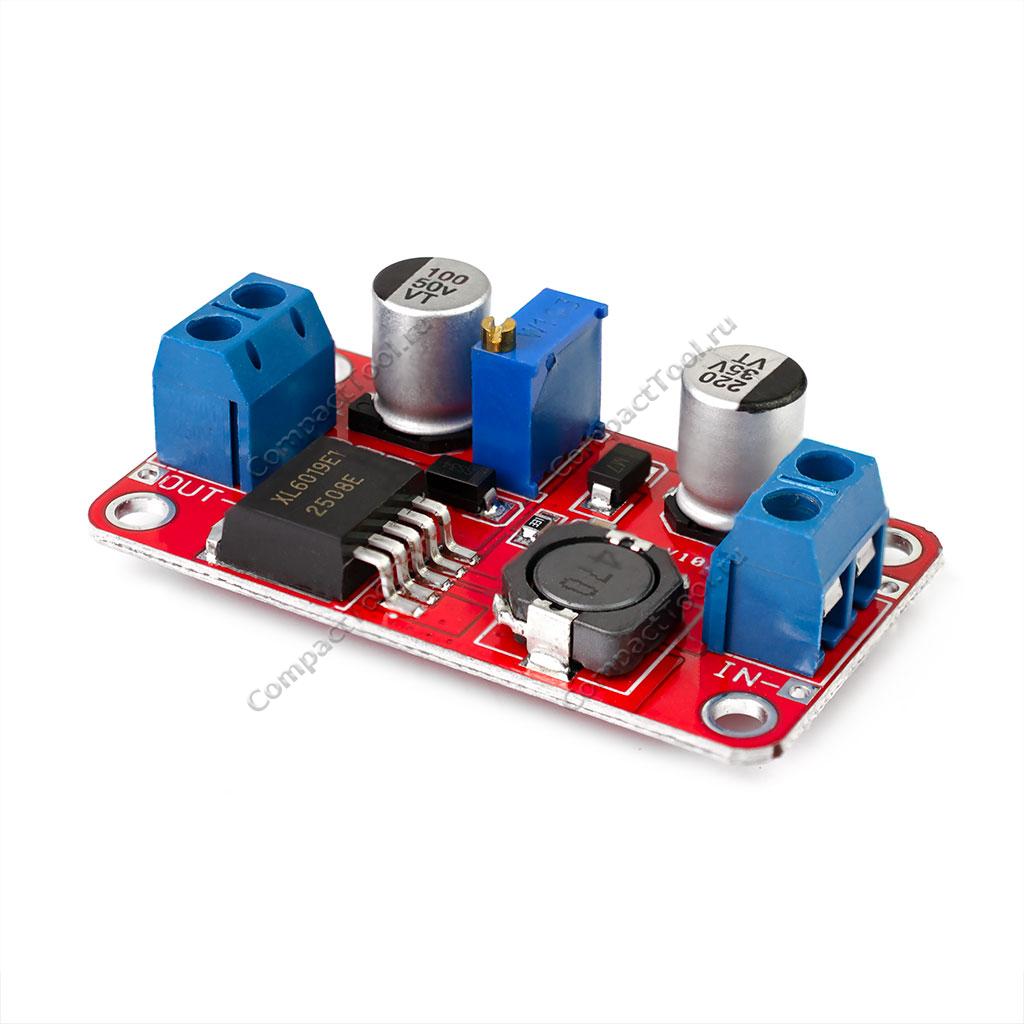

Подключение первичного источника напряжения постоянного тока (DC) и потребителя (нагрузочная схема или прибор) предполагается к винтовым клеммам входной (IN+, IN-) и выходной (OUT+, OUT-) групп. Рядом с клеммами находятся площадки для припайки проводников, если такой способ предпочтительнее. На углах платы располагаются монтажные отверстия диаметром 3мм.
