CU20 всенаправленный I2S микрофон, совместимый c INMP441

Чип CU20 (аналог INMP441) - это высокопроизводительный, малопотребляющий, всенаправленный MEMS-микрофон с цифровым выходом. CU20 состоит из датчика MEMS, аналого-цифрового преобразователя, фильтров сглаживания, управления питанием и стандартного 24-битного интерфейса I²S. Цифровой последовательный интерфейс I²S позволяет CU20 подключаться напрямую к цифровым процессорам, таким как DSP и микроконтроллеры, без необходимости использования аудиокодека в системе. CU20 имеет высокий SNR. Аналогично INMP441 чип CU20 имеет плоскую широкополосную частотную характеристику, что обеспечивает естественный звук с высокой разборчивостью. CU20 доступен в тонком корпусе размером 4.72 x 3.76 x 1 мм для поверхностного монтажа, установлен на круглой печатной плате.

Характеристики*: Модель: CU20 (INMP441-совместимый аналог) Напряжение питания: 3.3 вольт Цифровой интерфейс I²S с 24-битными данными высокой точности Высокое SNR 61 дБА Высокая чувствительность -26 дБFS Плоская частотная характеристика от 60 Гц до 15 кГц Низкое потребление тока 1,4 мА Высокий PSR -75 дБFS Маленький корпус размером 4,72 x 3,76 x 1 мм для поверхностного монтажа Совместимость с процессами пайки Sn / Pb и без свинца Соответствие RoHS / WEEE Размеры: 1.7 мм х Ø14мм Вес нетто: 0.4 г. * - в соответствии со спецификацией INMP441

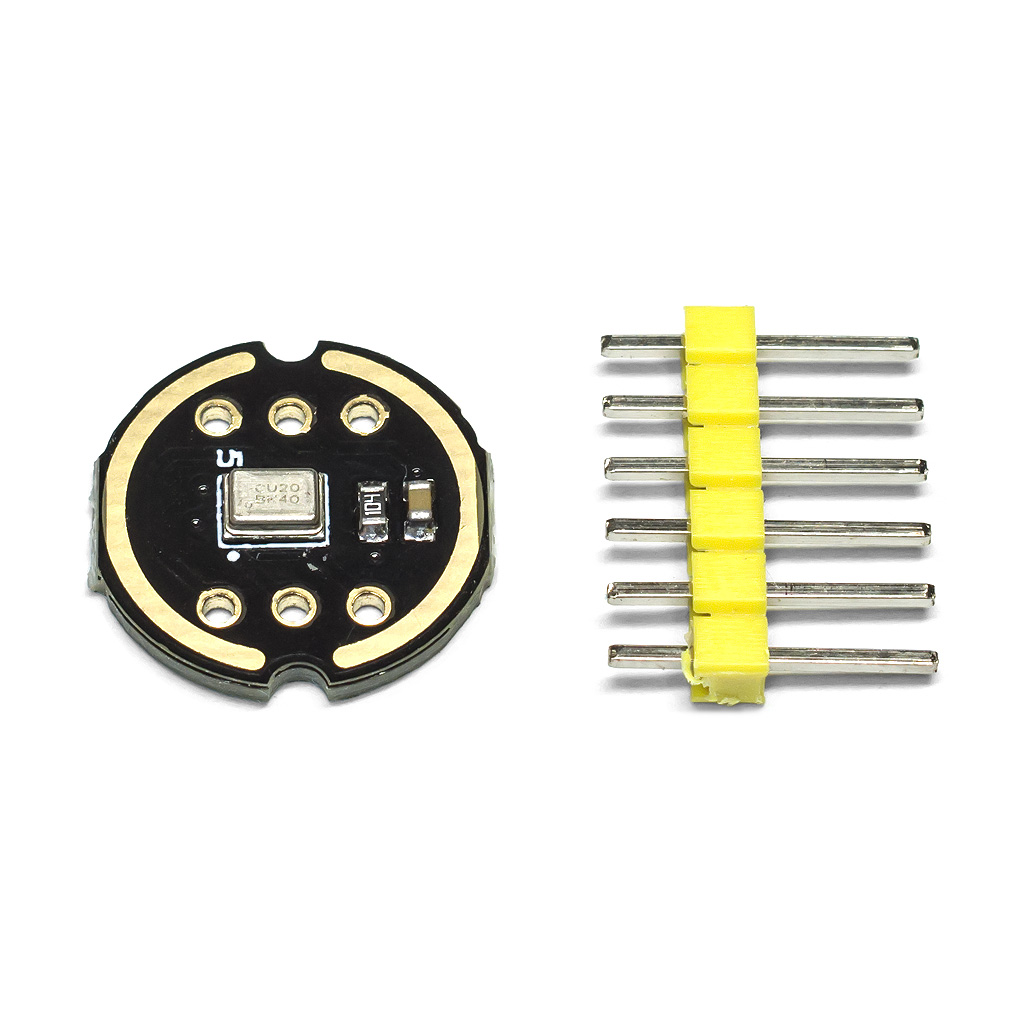

Комплектация: 1х Модуль MEMS-микрофона CU20, совместимый с INMP441 1х Межплатный коннектор PLS-6*2.54мм Упаковка: Антистатический пакет Размеры: 60 х 55 х 3 мм Вес брутто: 1.3 г.

Назначение выводов:

• Vdd - положительный вывод питания, 1.8...3.3 вольт
• GND - общий вывод питания
• L/R - выбор канала, низкий уровень - левый канал, высокий - правый
• SCK - тактовая частота интерфейса I2S
• WS - выбор слова
• SD - последовательный вывод данных

Применение:

• Системы телеконференцсвязи
• Пульты управления
• Игровые консоли
• Мобильные устройства (смартфоны)
• Ноутбуки
• Планшеты
• Системы безопасности

> Datasheet на английском языке в формате pdf.
