TXS0108E Преобразователь уровней 8-канальный двунаправленный

TXS0108E Преобразователь уровней 8-канальный двунаправленный. TXS0108E можно использовать в приложениях преобразования уровней для сопряжения друг с другом устройств или систем, работающих при разных интерфейсных напряжениях. TXS0108E идеально подходит для использования в приложениях, где open-drain-драйвер подключен к входам/выходам данных. TXS0108E также можно использовать в приложениях, где push-pull-драйвер подключен к входам/выходам данных. Микросхема TXS0108E представляет собой полубуферный преобразователь напряжения с автоматическим определением направления, оптимизированный для приложений преобразования (например, интерфейсов карт MMC), которые требуют, чтобы система запускалась в низкоскоростном режиме open-drain, и затем переключалась в более скоростной режим push-pull.

Характеристики: Чип конвертера: TXS0108E Направленность: двунаправленный (полный дуплекс) Выбор направления: автоматический Диапазон логического напряжения: 1.2-3.6 (сторона А), 1.65-5.5В (сторона В) Количество каналов (вход-выход): 8 Поддерживаемый тип схемотехники выхода: push-pull (PP), open-drain (OD) Скорость переключения, макс.: 60Мб/с (PP), 2Мб/с (OD)  Общий ток одной группы входов-выходов (А или В): 100мА Ток одного входа-выхода, макс.: 50мА Температура эксплуатации: -30°С ~ +85°C Размеры: 26 х 12 х 2 мм Вес нетто: 2 г.

Комплектация: 1х Плата 8-канального преобразователя уровней TXS0108E 2х Коннектор PLS-12 2.54мм Упаковка: Антистатический пакет Размеры: 70 х 70 х 3 мм Вес брутто: 3.5 г.

Особенности конструкции TXS0108E

Все 16 входов-выходов чипа TXS0108E поделены на 2 группы с условной маркировкой А (VCCA) и В (VCCB). Сторона А поддерживает напряжение логики в диапазоне 1.2 ~ 3.6 вольт, а сторона В - от 1.65 до 5.5 вольт. Логический уровень стороны B должен оставаться выше стороны А на всём протяжении функционирования схемы. Каждый вход-выход обладает подтягивающим резистором, номинал которого составляет 40 кОм, если выход генерирует высокий уровень, и 4кОм, если выход генерирует низкий уровень. TXS0108E имеет вход "управление выходом (OE)", переводящий все входы-выходы в состояние высокого импеданса (состояния Z) при низкоуровневом сигнале.

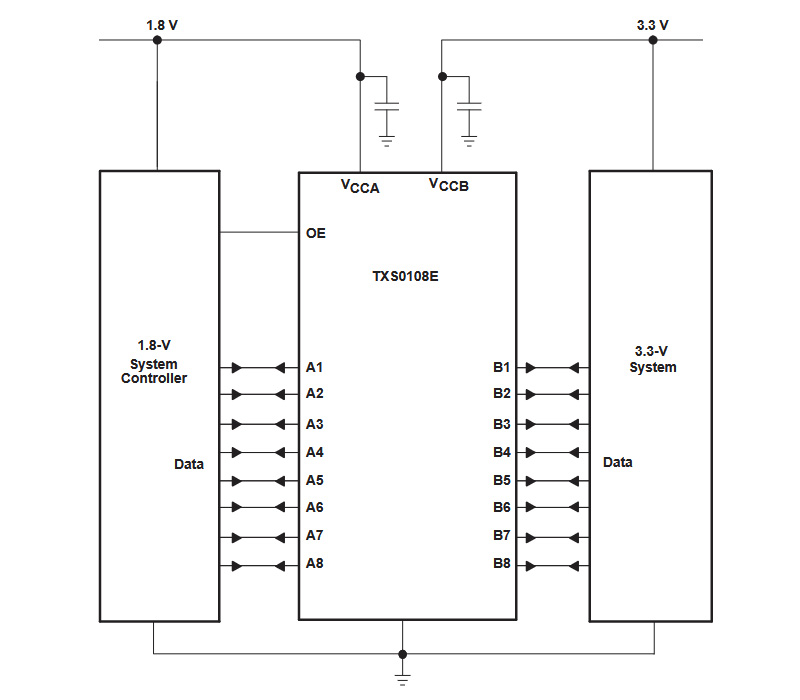

Типовая схема сопряжения двух устройств с различным напряжением логики
