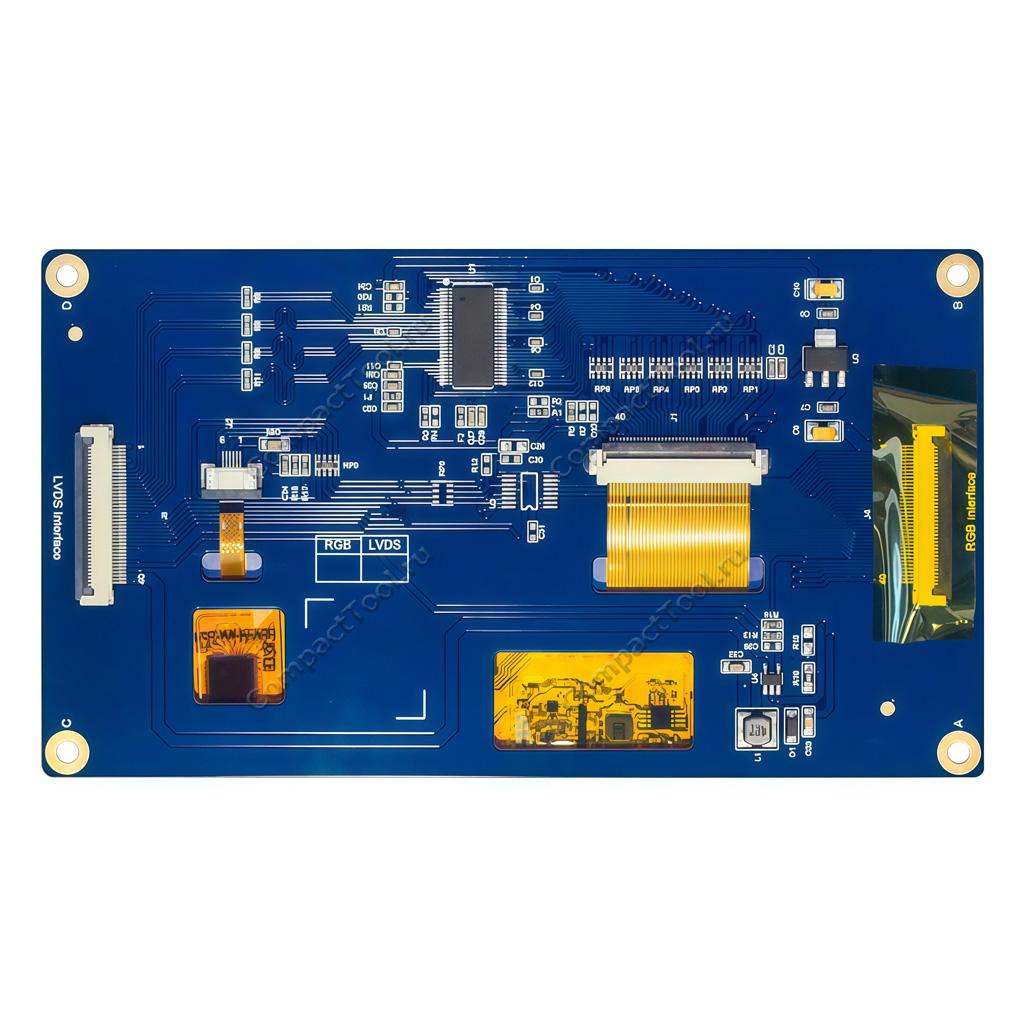

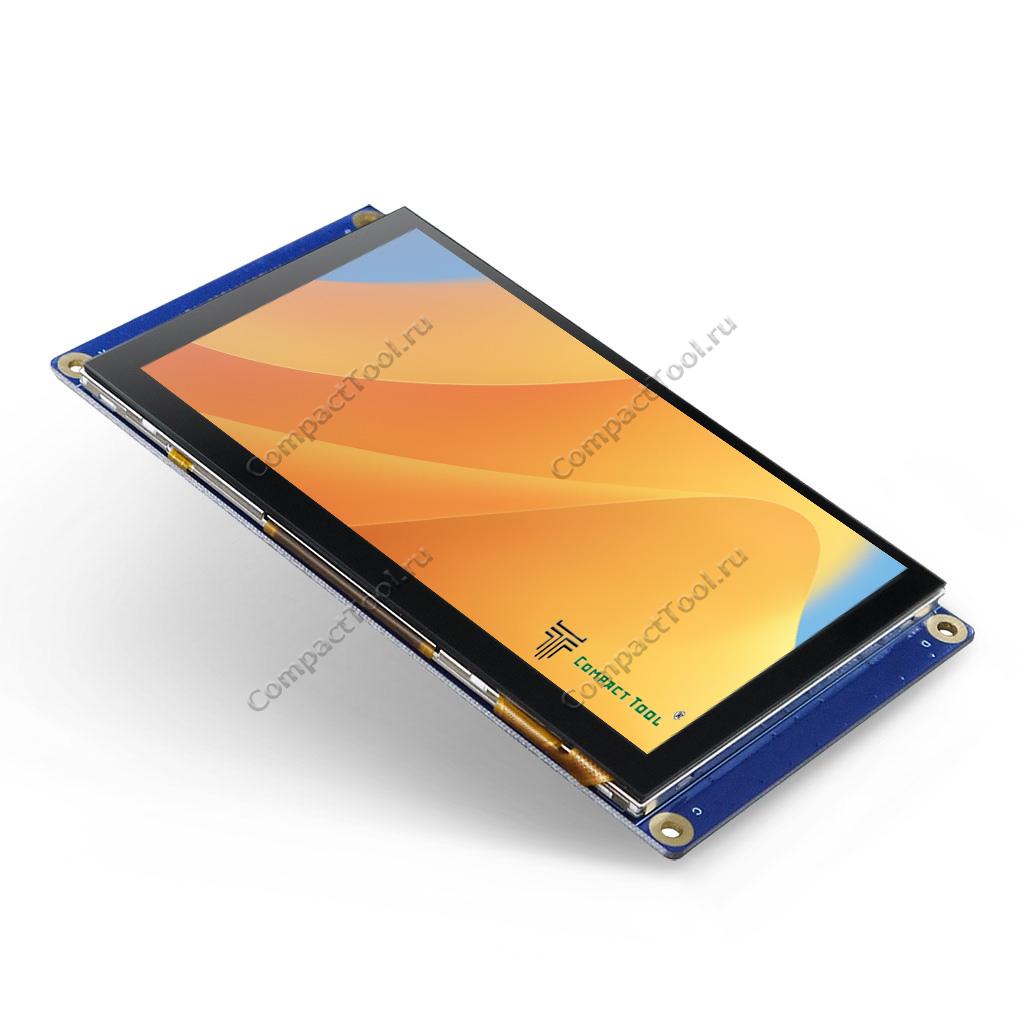

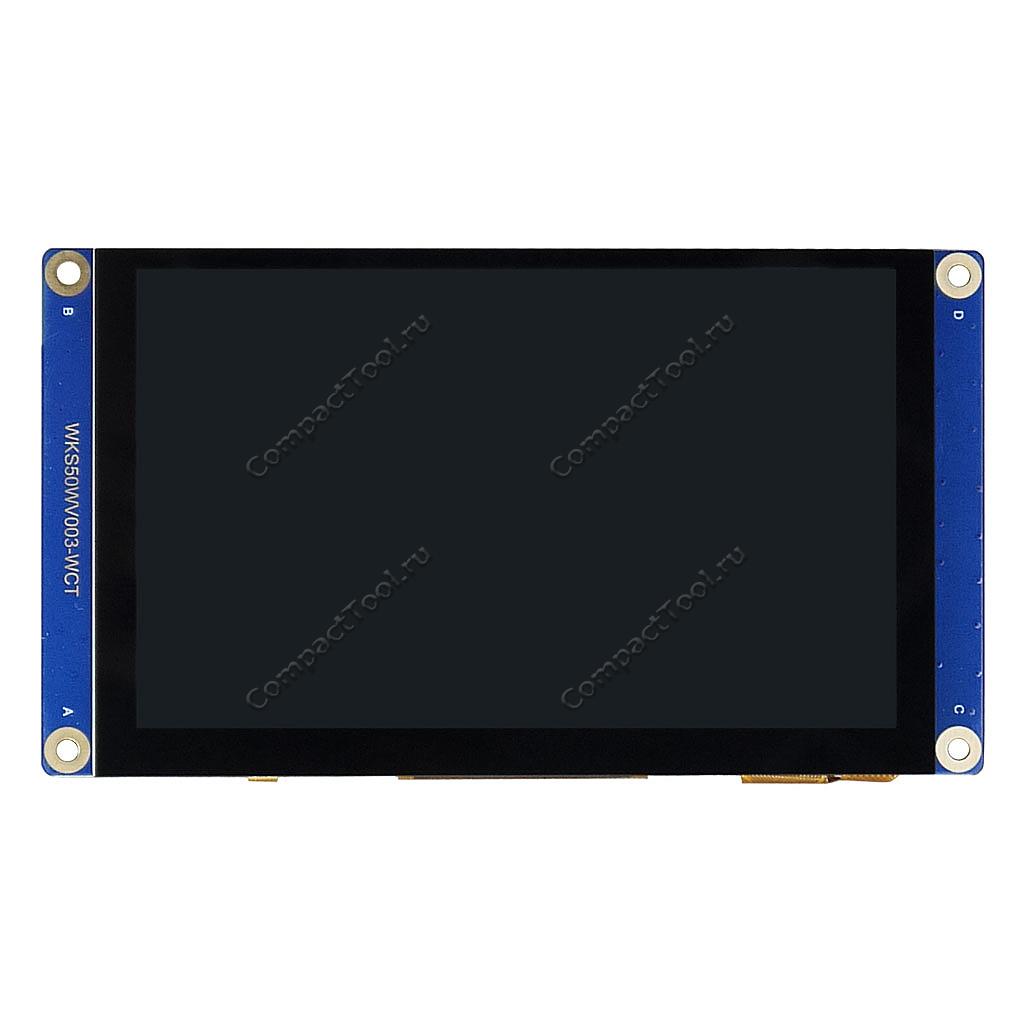

Цветной TFT LCD дисплей 5 дюймов 800х480 с сенсорной панелью WKS50WV003-WCT-LVDS

Цена:

5370₽

Уже в корзине

Код товара: 17053

Оригинальное название:
Color TFT LCD Display Module 800x480 5 Inch with CTP/I2C LVDS Serial Interface

Описание товара

Технические характеристики

Модель: WKS50WV003-WCT-LVDS
Напряжение питания: 5В
Напряжение логики: 3.3В
Диагональ: 5 дюймов
Экран

Матрица: ЖК, TFT TN LCD
Разрешение: 800 х 480 графических точек, WVGA
Размер графической точки: 0.135 х 0.135 мм
Соотношение сторон: 5:3
Цветовая палитра: RGB565 16-разрядная, 65536 оттенков
Графический контроллер: н/д
Интерфейс: LVDS
Время отклика: 20 мс
Контрастность: 450:1
Яркость: 350 кд/м2
NTSC (цветовая гамма): 50%
Направление инверсии серого: смещение на 6 часов
Углы обзора по горизонтали: 65°
Углы обзора по вертикали: В50° х Н60°
Активная область: 108.0 х 64.8 мм

Подсветка:

Тип: 18 белых светодиодов, LED
Рабочее напряжение: 18.6 В

Сенсорная панель

Тип: ёмкостная
Рабочее напряжение: 3.3 В
Контроллер: GT911 Goodix
Интерфейс: I2C, последовательный
Адрес 0x28h/0x29h (или 0xBAh/0xBBh)
Сенсор: поддержка до 5 касаний
Активная область: 96.44 х 55.26 мм
Стекло: Cover Glass + ITO Glass (G+G)
Твёрдость поверхности: 6H
Прозрачность: >82%

Соединительный коннектор: FFC/FPC 40 контактов с шагом 0.5 мм
Размеры модуля: 136 х 76.05 х 7.27 мм
Температура эксплуатации: -20°С...+70°С
Вес (брутто): 200г.

Комплектация

1x Дисплейный модуль WKS50WV003-WCT-LVDS
1х Кабель соединительный FPC40*0.5 20см
1х Комплект крепления: 4 винта + 4 гайки

Коммуникационный последовательный интерфейс LVDS

Номер	Обозначение	Функция	Назначение	Примечание
1-7	NC	-	Нет подключения
8	Rxin0-	Вход	-LVDS минусовая линия дифференциальных данных	R2~R7,G2
9	Rxin0+	Вход	+LVDS плюсовая линия дифференциальных данных	R2~R7,G2
10	GND	Питание	Общий (земля)
11	Rxin1-	Вход	-LVDS минусовая линия дифференциальных данных	G3~G7,B2,B3
12	Rxin1+	Вход	+LVDS плюсовая линия дифференциальных данных	G3~G7,B2,B3
13	GND	Питание	Общий (земля)
14	Rxin2-	Вход	-LVDS минусовая линия дифференциальных данных	B4~B7,HS,VS,DE
15	Rxin2+	Вход	+LVDS плюсовая линия дифференциальных данных	B4~B7,HS,VS,DE
16	GND	Питание	Общий (земля)
17	RxCLK-	Вход	-LVDS минусовая линия синхронизации	LVDS CLK
18	RxCLK+	Вход	+LVDS плюсовая линия синхронизации	LVDS CLK
19	GND	Питание	Общий (земля)
20-21	NC	-	Нет подключения
22	GND	Питание	Общий (земля)
23	CTP_SDA	Вход/выход	Линия данных интерфейса I2C
24	CTP_SCL	Вход	Линия синхронизации интерфейса I2C
25	GND	Питание	Общий (земля)
26	CTP_RES	Вход	Сброс контроллера сенсорной панели
27	CTP_INT	Выход	Сигнал прерывания для хост-контроллера
29-30	NC	-	Нет подключения
31-33	GND	Питание	Общий (земля)
34	NC	-	Нет подключения
35	BL_CTR	Вход	Фоновая подсветка
36-37	NC	-	Нет подключения
38-40	VCC5V	Питание	Напряжение питания +5В

Физические размеры модуля, мм

Физические размеры модуля с экраном 5 дюймов WKS50WV003-WCT

Документация

Спецификация дисплейного модуля WKS50WV003-WCT-LVDS (англ., PDF)
Спецификация контроллера сенсорной панели GOODIX GT911 (англ., PDF)
