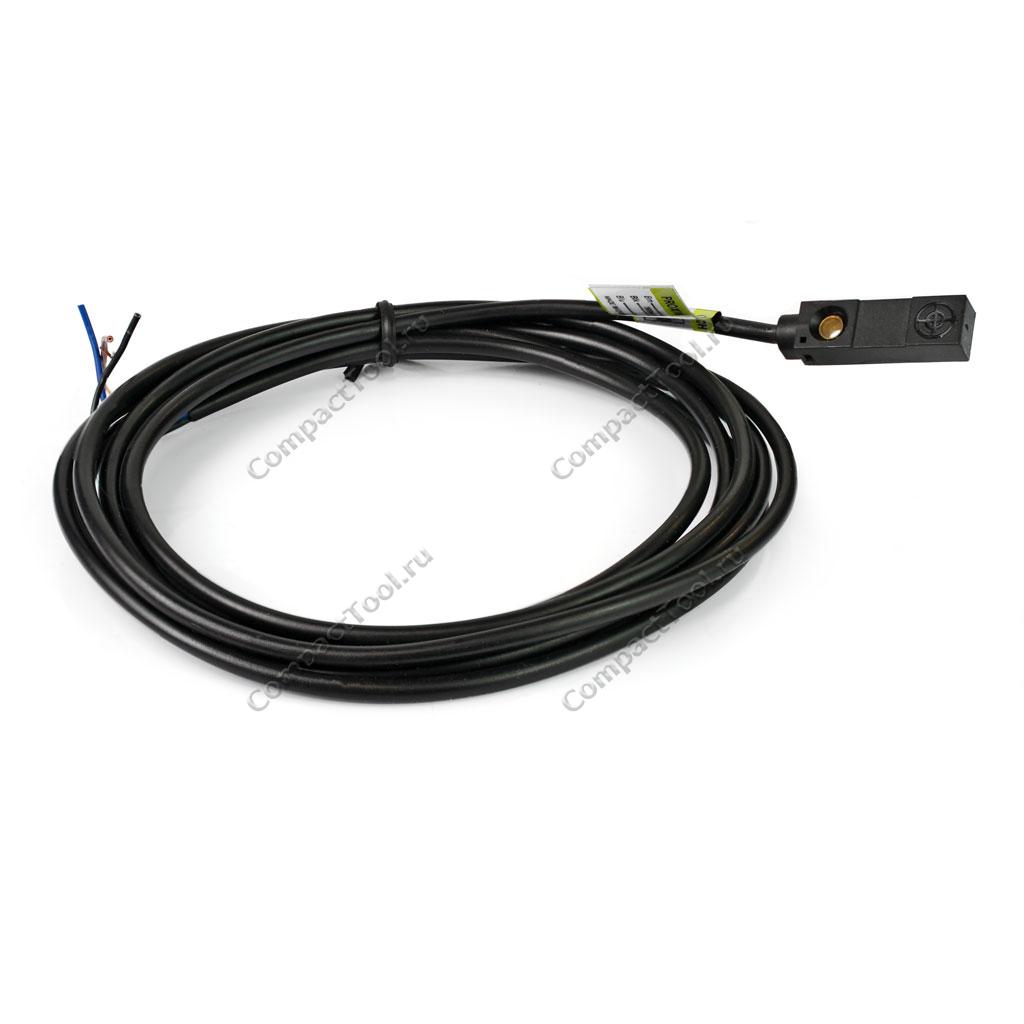

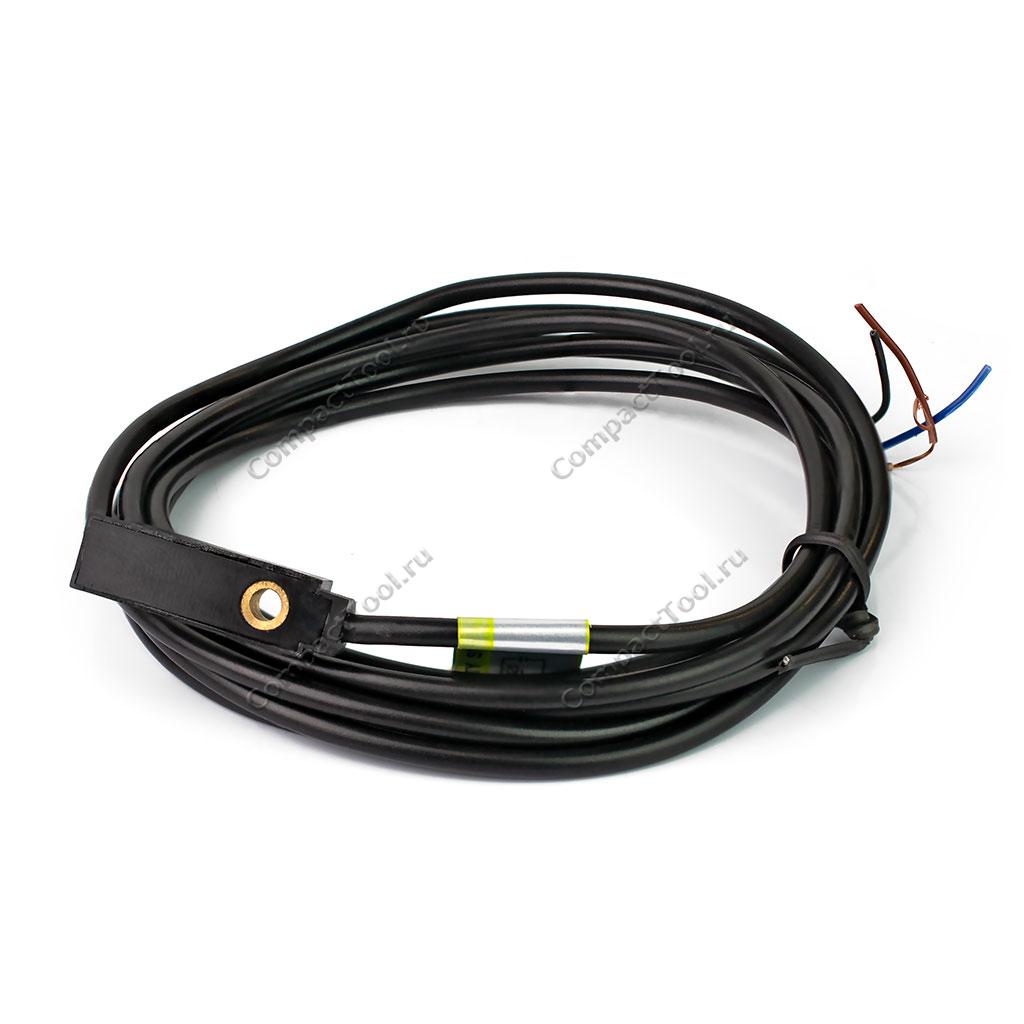

TL-W1R5MB2 PNP NC Концевой индуктивный датчик приближения

Индуктивный датчик приближения TL-W1R5MB2 NPN NO — датчик приближения бесконтактного типа, предназначенный для контроля положения объектов из металлов, а именно: железо, сталь, медь, бронза, алюминий, свинец. К другим материалам не восприимчив. Метод обнаружения металлических объектов основан на чувствительности встроенной в корпус катушки индуктивности к изменениям магнитного поля в рабочей зоне датчика. Индуктивные датчики приближения наиболее часто используются в составе промышленного оборудования, на конвейерных линиях, в станках ЧПУ и 3Д-принтерах. Так же нередко применяется в сценариях управления различной робототехникой и автоматикой. Компактная конструкция индуктивных датчиков приближения TL-W1R5 отличается плоским герметичным пластиковым корпусом вытянутой формы под скобяное крепление.

Технические характеристики

• Модель: TL-W1R5MB2 / аналог
• Тип датчика: индуктивный
• Метод обнаружения: бесконтактный
• Чувствительность к металлам: железо, сталь, алюминий, медь, бронза, латунь, свинец и др.
• Напряжение питания: 10-30В постоянного тока (DC)
• Дистанция обнаружения: 1.5мм ± 10% (чёрные металлы)
• Полярность выхода: PNP, (плюсовая)
• Выходной ток нагрузки: до 100мА
• Падение напряжения на выходе: до 1В
• Коммутация выхода: NC, нормально закрытый
  • исходное состояние: подключен к плюсу напряжения питания
  • состояние срабатывания: cтянут к минусу напряжения питания
• Интерфейс: 3-проводный
• Индикатор срабатывания: красный светодиод
• Длина шнура: 170см
• Размер детектируемого объекта, мин.: 8 х 8 х 1мм
• Частота отклика: 600Гц
• Индекс пылевлагозащиты: IP67
• Материал корпуса: термостойкий АБС-пластик
• Размеры датчика: 25 х 8 х 5.5мм
• Рабочая температура: -25° ~ +70 °C
• Вес: 25 г.

Подключение 3-проводных индуктивных датчиков с минусовой/плюсовой полярностью и различными видами коммутации выхода

Индуктивные датчики приближения с 3-проводным интерфейсом имеют различную внутреннюю транзисторную структуру и подключаются по одной из четырёх представленных схем. Выбор правильной схемы зависит от полярности напряжения (PNP или NPN) на выходе датчика. А также от исходного состояния выхода с нормально открытым контактом (NO) или нормально закрытым контактом (NC). Характеристика "нормально открытый" соответствует датчику, выход которого замыкает один из полюсов напряжения питания с выходом-нагрузкой в момент срабатывания и размыкает эту же цепь в любом другом случае при отсутствующих условиях срабатывания. Принцип работы "нормально закрытого" датчика полностью противоположен - осуществляется размыкание цепи нагрузки при срабатывании и её замыкание в ином состоянии.

Физические размеры, мм



Монтажная скоба (крепление датчика TL-W1R5)

Примечание. Глубина монтажного отверстия: 17±0.20мм. Материал скобы: нержавеющая сталь (SUS304).

Обратите внимание! Монтажная скоба приобретается отдельно.
