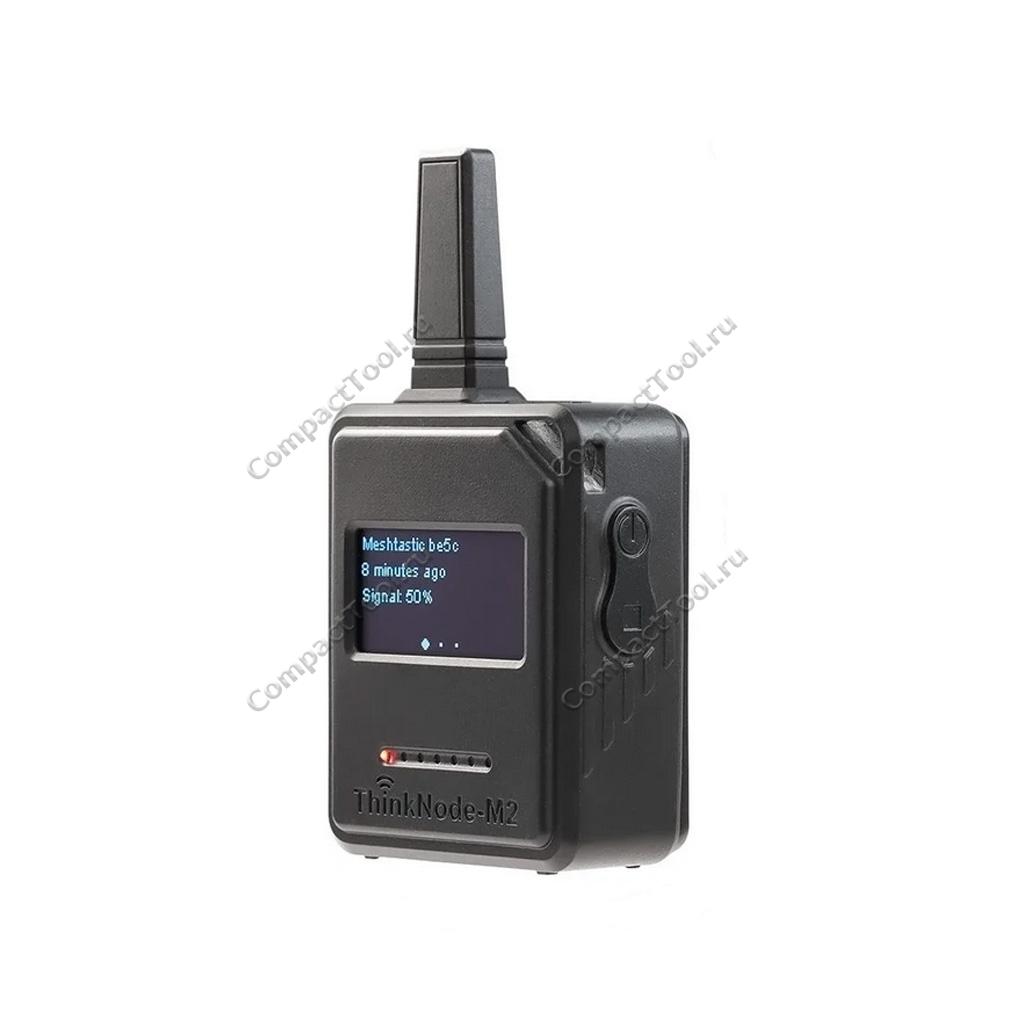

ThinkNode-M2 Elecrow Персональная радиостанция LoRa EU868 с поддержкой Meshtastic

Технические характеристики

• Модель: ThinkNode-M2 Meshtastic Elecrow (SKU: CIL13002M)
• Беспроводная связь
  • LoRa: 868МГц (EU868) Semtech SX1262
  • WiFi: 2.4ГГц 802.11a/b/g/n (Wi-Fi 4)
  • Bluetooth: 5.0 + BLE
• Процессор: Espressif ESP32-S3 32-разрядный 2-ядерный XL7 Xtensa с чатотой до 240МГц
• Память ПЗУ: 4Мб флеш
• Дисплей: 128 х 64 пикс. OLED SSH1106
• Антенна: несъёмная, LoRa
• Звук: встроенный динамик
• Управление: функциональные кнопки
• Батарея: встроенная, литиево-полимерная, ёмкость 1000мАч
• Напряжение заряда: 5В / 1А (через порт USB-C)
• Индикация: питание, зарядка
• Температура эксплуатации: -10°С ~ +50°C
• Размеры:  51.5 х 37.9 х 9.5 мм
• Вес: 50 г. (нетто), 110 г. (брутто)

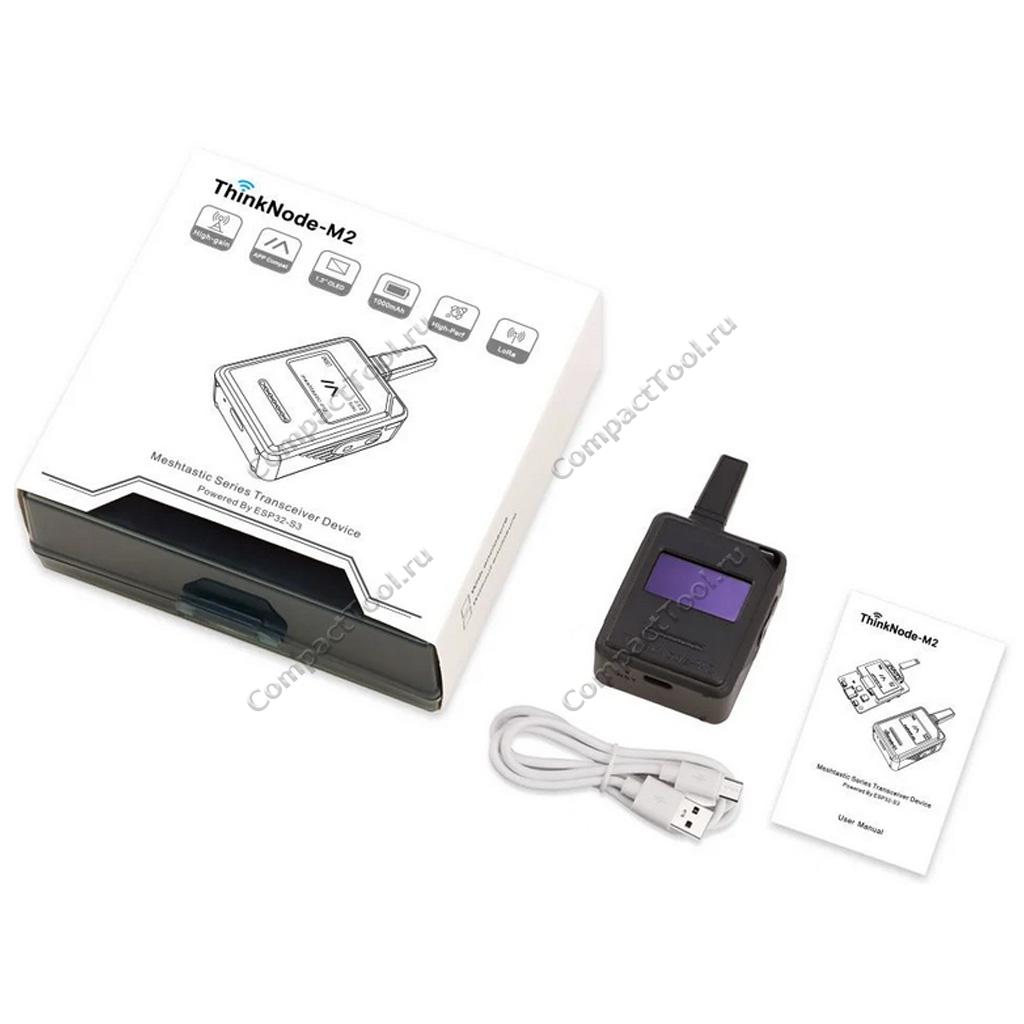

Комплектация

• 1х Радиостанция ThinkNode-M2 Meshtastic Elecrow
• 1х Кабель питания USB-A/USB-C
• 1x Руководство пользователя

Главная цель молодого проекта Meshtastic с открытым исходным кодом — возможность быстрого развёртывания децентрализованных беспроводных сетей большого радиуса действия на базе маломощных низкоскоростных приёмо-передатчиков LoRa в качестве альтернативной коммуникационной платформы для любых локаций с отсутствующими или ненадёжными видами связи. Meshtastic позволяет узлам LoRa взаимодействовать с различными устройствами через такие интерфейсы, как: Bluetooth, Wi-Fi или последовательная связь для получения или отправки текстовых сообщений. Радиостанции LoRa в сетях Meshtastic работают в безлицензионном диапазоне радиочастот и не требуют дополнительных разрешений на использование. Для сопряжения нескольких узлов LoRa в одну группу Meshtastic, все они должны быть настроены одинаково. Каждое сообщение в сети Meshtastic ретранслируются между радио-узлами таким образом, чтобы гарантировать его доставку самому удалённому участнику группы. Активные направления применения Meshtastic: групповое координирование в пешых походах (в том числе в горной местности), общественные сети, любительские разработки, экстремальные ситуации и разрушительные стихийные явления (пожары или наводнения) и так далее.

Персональная радиостанция ThinkNode-M2 Meshtastic построена на высокопроизводительном чипе ESP32-S3 с интегрированными интерфейсами беспроводной связи Wi-Fi 4 и Bluetooth 5.0 + BLE, объединённым в пару с радиомодулем SX1262 LoRa EU868. Встроенная аккумуляторная батарея 1000 мАч обеспечивает продолжительность функционирования на время до 24 часов. ThinkNode-M2 укомплектован монохромным 1.3-дюймовым дисплеем OLED и внешней несъёмной антенной LoRa, повышающей надёжность и стабильность связи. ThinkNode-M2 имеет защитный корпус с внешней антенной LoRa. Конструкция радиостанции компактная, лёгкая и прочная, её удобно носить с собой.

Оригинальное программное обеспечение ThinkNode-M2 полностью соответствует спецификации Meshtastic, поддерживается одноимённое официальное приложение для устройств IPhone и Android. Через приложение пользователю доступны: отправка и приём сообщений, публикация карт и местоположений (c опцией GPS), мониторинг состояния сетевого подключения, запись данных и экспорт, настройка параметров радиостанции и прочее.

Описание элементов конструкции

Топология сетей Meshtastic

Как это работает

После отправки сообщения из приложения-компаньоне Meshtastic, оно передаётся на радиостанцию через беспроводное соединение Bluetooth или Wi-Fi/Ethernet. Затем сообщение ретранслируется радиостанцией с последующим ограниченным временем ожидания для принятия подтверждения о получении этого сообщения другим устройством. Если подтверждение не получено, сообщение ретранслируется повторно до трёх раз. Принимающая радиостанция проверяет входящее сообщение. Если такое сообщение уже было ранее получено, радиостанция игнорирует сообщение. А если нет - ретранслирует его.

Каждое ретранслируемое сообщение маркируется числом с уменьшением на единицу. Когда радиостанция принимает пакет с нулевым числом, она не ретранслирует сообщение. Без подключения к клиентскому приложению, радиостанция может сохранять небольшое количество пакетов (около 30) во встроенной памяти. В случае заполнения всей памяти, последние сообщения будут замещать те пакеты, которые были приняты раньше.

Примеры применения

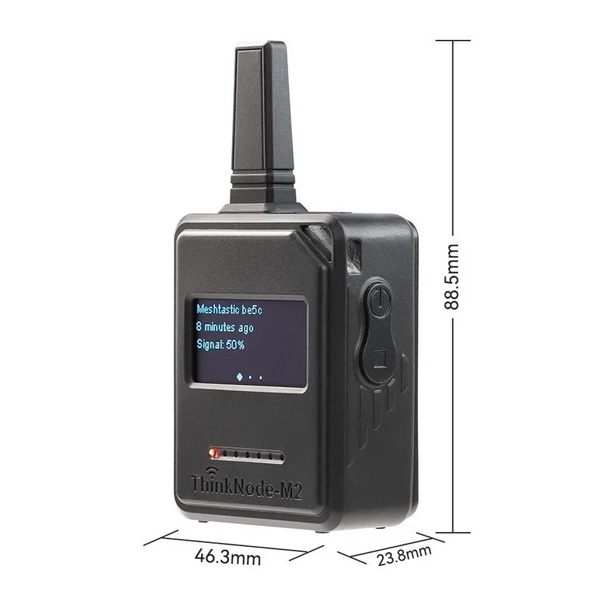

Физические размеры, мм

Документация

1. Руководство пользователя ThinkNode-M2 (англ., PDF)
2. Инструкция по настройке Meshtastic App для Android (англ., web-страница)
3. Инструкция по настройке Meshtastic App для IOs (англ., web-страница)
4. Спецификация радиостанции ThinkNode-M2 (англ., PDF)
5. Открытый проект Meshtastic
6. Web-инструмент обновления ПО Meshtastic (работает в браузерах Chrome и Edge)
