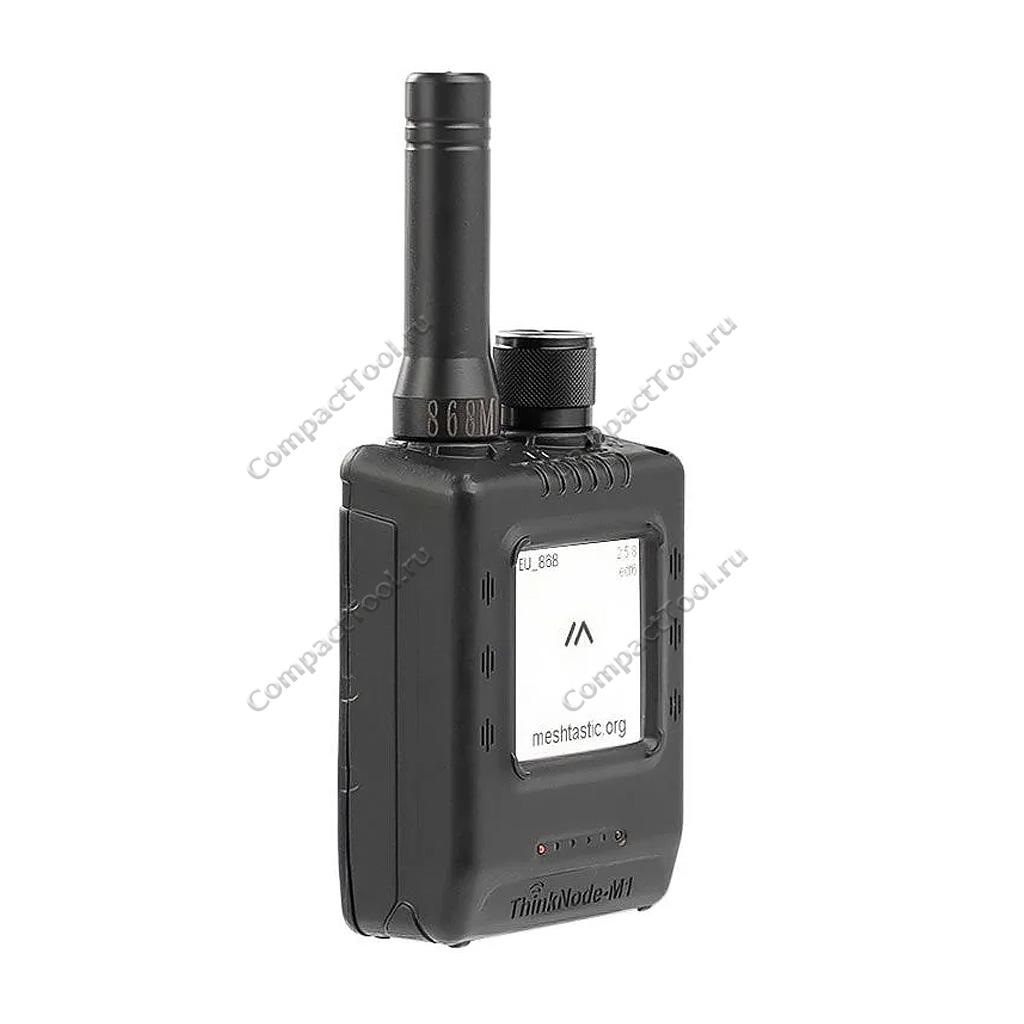

ThinkNode-M1 Elecrow Персональная радиостанция LoRa EU868 с поддержкой Meshtastic

Технические характеристики

• Модель: ThinkNode-M1 Meshtastic Elecrow (SKU: CIL12901M-1)
• Беспроводная связь
  • Bluetooth: 5.0 + BLE
  • LoRa: 868МГц (EU868) Semtech SX1262
• Спутниковая навигация: GPS, GLONASS, BeiDou, QZSS
• Процессор: Nordic nRF52840 32-разрядный ARM Cortex-M4 64МГц
• Память ПЗУ: 3Мб флеш
• Дисплей: 200 х 200 пикс. E-Paper (E-Ink) с откликом 2с
• Антенна: съёмная, LoRa, коннектор RP-SMA
• Звук: встроенный динамик
• Управление: функциональные кнопки, регулятор фоновой подсветки дисплея
• Батарея: встроенная, литиево-полимерная, ёмкость 1200мАч
• Напряжение заряда: 5В / 1А (через порт USB-C)
• Индикация: питание, GPS/LoRa
• Температура эксплуатации: -10°С ~ +50°C
• Размеры:  82 х 51.6 х 26.3 мм (без антенны)
• Вес: 81 г. (нетто), 145 г. (брутто)

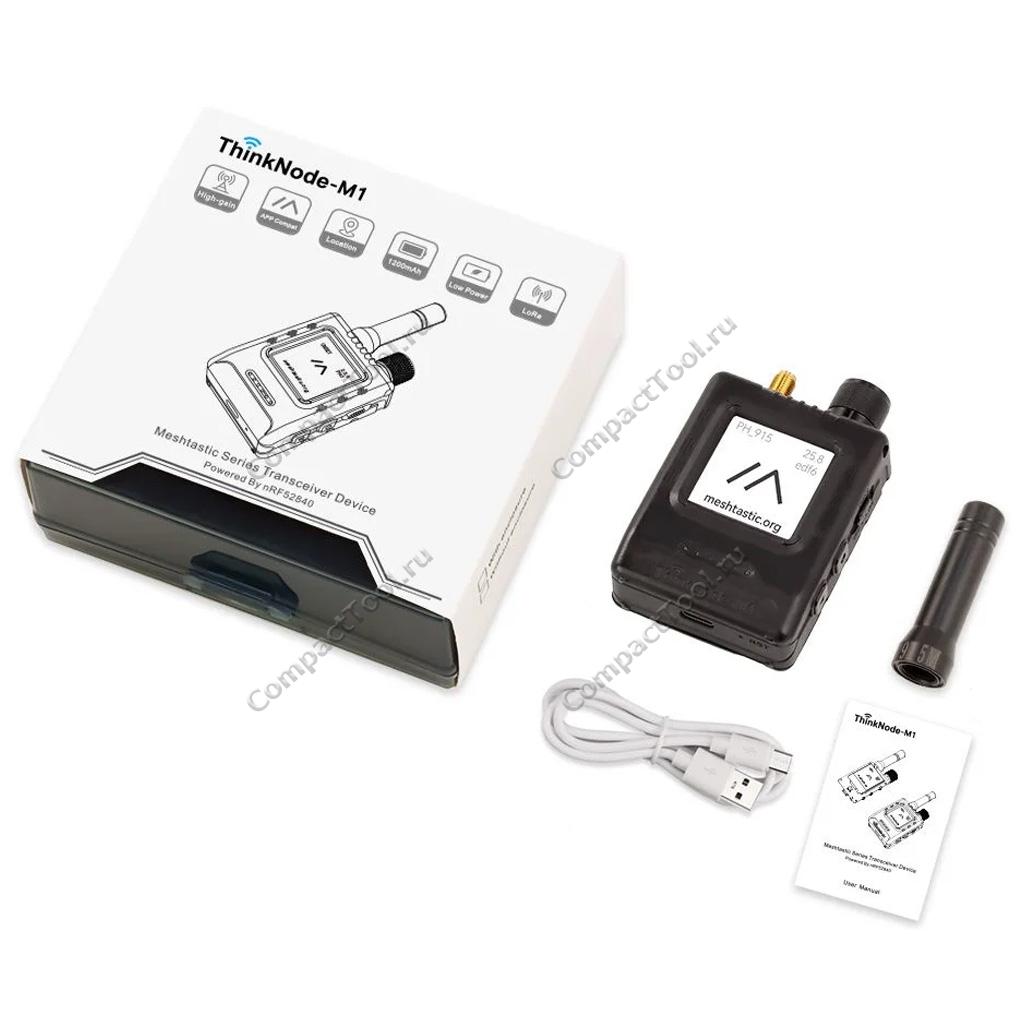

Комплектация

• 1х Радиостанция ThinkNode-M1 Meshtastic Elecrow
• 1x Антенна LoRa 868МГц
• 1х Кабель питания USB-A/USB-C
• 1x Руководство пользователя

Главная цель молодого проекта Meshtastic с открытым исходным кодом — возможность быстрого развёртывания децентрализованных беспроводных сетей большого радиуса действия на базе маломощных низкоскоростных приёмо-передатчиков LoRa в качестве альтернативной коммуникационной платформы для любых локаций с отсутствующими или ненадёжными видами связи. Meshtastic позволяет узлам LoRa взаимодействовать с различными устройствами через такие интерфейсы, как: Bluetooth, Wi-Fi или последовательная связь для получения или отправки текстовых сообщений. Радиостанции LoRa в сетях Meshtastic работают в безлицензионном диапазоне радиочастот и не требуют дополнительных разрешений на использование. Для сопряжения нескольких узлов LoRa в одну группу Meshtastic, все они должны быть настроены одинаково. Каждое сообщение в сети Meshtastic ретранслируются между радио-узлами таким образом, чтобы гарантировать его доставку самому удалённому участнику группы. Активные направления применения Meshtastic: групповое координирование в пешых походах (в том числе в горной местности), общественные сети, любительские разработки, экстремальные ситуации и разрушительные стихийные явления (пожары или наводнения) и так далее.

Персональная радиостанция ThinkNode-M1 Meshtastic построена на чипе nRF52840 с интегрированным интерфейсом беспроводным связи Bluetooth 5 + BLE, объединённым в пару с радиомодулем SX1262 LoRa EU868. Встроенная аккумуляторная батарея 1200 мАч обеспечивает продолжительность функционирования на время до 48 часов. ThinkNode-M1 укомплектован монохромным 1.54-дюймовым дисплеем E-Paper и дополнен GPS-модулем спутниковой навигации для точного определения местоположения. ThinkNode-M1 имеет защитный корпус с внешней антенной LoRa. Конструкция радиостанции компактная, лёгкая и прочная, её удобно носить с собой.

Оригинальное программное обеспечение ThinkNode-M1 полностью соответствует спецификации Meshtastic, поддерживается одноимённое официальное приложение для устройств IPhone и Android. Через приложение пользователю доступны: отправка и приём сообщений, публикация карт и местоположений (c опцией GPS), мониторинг состояния сетевого подключения, запись данных и экспорт, настройка параметров радиостанции и прочее.

Описание элементов конструкции



Топология сетей Meshtastic



Как это работает

После отправки сообщения из приложения-компаньона Meshtastic, оно передаётся на радиостанцию через беспроводное соединение Bluetooth или Wi-Fi/Ethernet. Затем сообщение ретранслируется радиостанцией с последующим ограниченным временем ожидания для принятия подтверждения о получении этого сообщения другим устройством. Если подтверждение не получено, сообщение ретранслируется повторно до трёх раз. Принимающая радиостанция проверяет входящее сообщение. Если такое сообщение уже было ранее получено, радиостанция игнорирует сообщение. А если нет - ретранслирует его.

Каждое ретранслируемое сообщение маркируется числом с уменьшением на единицу. Когда радиостанция принимает пакет с нулевым числом, она не ретранслирует сообщение. Без подключения к клиентскому приложению, радиостанция может сохранять небольшое количество пакетов (около 30) во встроенной памяти. В случае заполнения всей памяти, последние сообщения будут замещать те пакеты, которые были приняты раньше.

Примеры применения



Физические размеры, мм



Документация

1. Руководство пользователя ThinkNode-M1 (англ., PDF)
2. Инструкция по настройке Meshtastic App для Android (англ., web-страница)
3. Инструкция по настройке Meshtastic App для IOs (англ., web-страница)
4. Спецификация радиостанции ThinkNode-M1 (англ., PDF)
5. Открытый проект Meshtastic
6. Web-инструмент обновления ПО Meshtastic (работает в браузерах Chrome и Edge)
