Станция погодного мониторинга RAK2560 Sensor Hub LoRaWAN EU868 c ультразвуковым датчиком RK900-09

Станция погодного мониторинга RAKwireless — это профессиональный высококачественный продукт, предназначенный для использования в различных проектах автоматизации и контроля городского имущества, создаваемых на основе концепции Умного города. Она также идеально подходит для задач мониторинга за окружающей средой в сфере промышленности, транспорта, сельского хозяйства и агрономии. Благодаря надёжной конструкции и уникальному дизайну устройства, даже в самом суровом климате и среде гарантируется долгосрочный метрологический мониторинг.

В комплектацию погодной станции RAKwireless входит высокоточный датчик Rika RK900-09 с интерфейсом RS485, обладающий возможностью комплексного измерения пяти климатических характеристик окружающей среды: атмосферное давление, атмосферная температура и влажность, а также ультразвуковое измерение скорости ветра и определение его направления. Различные данные измерений собираются центральным узлом RAK2560 WisNode Sensor Hub и транслируются в облако через LoRaWAN в беpлицензионном радиочастотном диапазоне EU868 с использованием наиболее распространённых протоколов в IoT. Встроенная функция автоматического определения подключаемого оборудования узла Sensor Hub позволяет легко и быстро устанавливать метеорологическую станцию. При совместном использовании со специальным мульти-интерфейсным модулем RAK Sensor Probe IO, радиоузел WisNode Sensor Hub RAK2560 поддерживает работу с другими типами совместимых датчиков и сенсоров RAK с RS485, UART, SDI-12, 4-20мА или GPIO.

Возможности погодной станции

• Высокая точность измерения погодных характеристик
• Поддержка LoRa/LoRaWAN в диапазоне радиочастот EU868
• Простая установка и настройка
• Bluetooth-приложение для настройки параметров сетевого доступа
• Высокопрочный конструктивный дизайн
• Поддержка внешних источников питания 12В DC и солнечных панелей
• Индекс влагозащиты IP65

Комплектация

• 1х Узел станции RAK2560 Wisnode Sensor Hub LoRaWAN EU868 (No NB-IoT)
• 1x Коммуникационный модуль RAK Sensor Probe IO с соединительными кабелями
• 1х Погодный датчик Rika RK900-09
• 1x Сетевой адаптер 220В AC/ 12В 1А DC
• 1x Настенный кронштейн для Sensor Hub
• 1х Монтажный кронштейн для погодного датчика
• 1х Набор крепления

Спецификация RAK2560 WisNode Sensor Hub

• Модель: RAK2560 Sensor Hub Ver. H-C
• Вход питания
  • стационарное: 12В DC / 1А
  • автономное: 4х ER18505 3.6В 3600мАч Li-CoCl2
• Выход напряжения: 3.3В
• Энергопотребление
  • Активный режим (TX): 120 ± 10мА
  • Активный режим (RX): 8.55мА, 7.5 ~ 15мА
  • Активный режим (ожидание): 3.3 ±0.3мА
  • Режим сна: 15мкА, 13 ~ 20мкА
• Процессор: RAK4630 (контроллер nRF52840 + радиомодуль SX1262)
• Радиочастотный диапазон: EU868
• Модуляция сигнала: LoRa / (G)FSK
• Беспроводная связь ближнего действия: NFC 13.56МГц, Bluetooth BLE 2.4ГГц
• Встроенная антенна: LoRa и NFC
• Программный интерфейс, API: RUI3
• Физический интерфейс: 2x коннектор WEIPU SP11-5pin
• Аппаратный интерфейс: One-wire UART
• Защита от электростатического разряда(ESD): ±8кВ контактный или ±6кВ воздушный
• Защита от воровства устройства: интегрированный датчик Холла
• Температура эксплуатации: -30°С ~ +60°С
• Размеры: 120 х 80 х 39мм
• Вес: 195г.

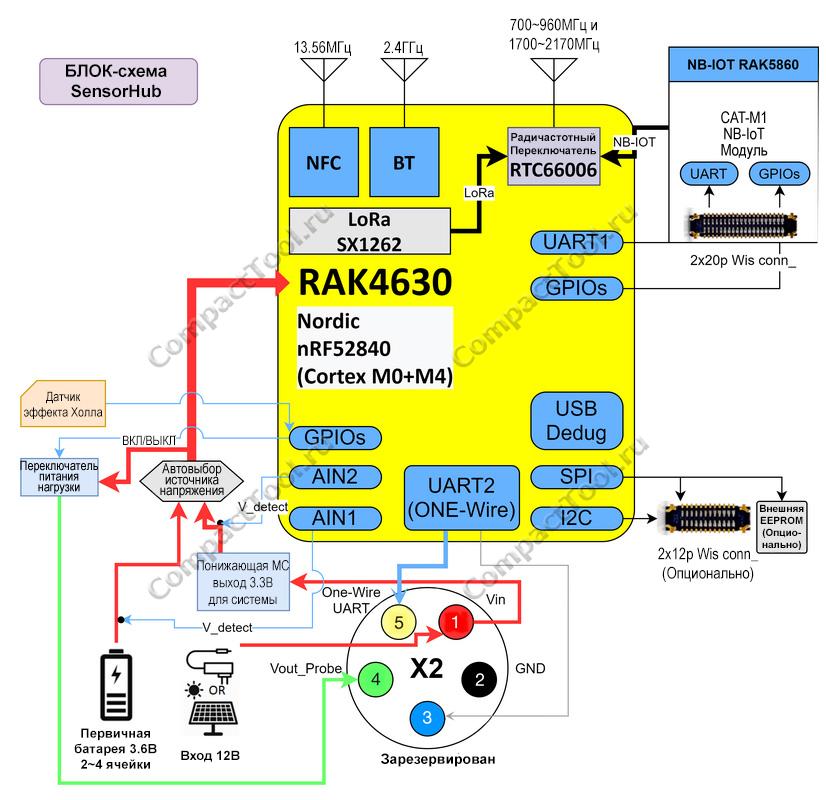

Блок-схема RAK2560 Sensor Hub

Узел RAK2560 WisNode Sensor Hub использует RAK4630 в качестве ядра. Ондо-проводный протокол UART обеспечивает простую связь и простую сборку. Устройство поддерживает два переключаемых вида беспроводной коммуникации: LoRa и NB-IoT (опционально, модуль NB-IoT RAK5860 приобретается отдельно). Гибридная система питания Sensor Hub предоставляет большие возможности в адаптации метеорологической станции под разные требования, предъявляемые пользователем к энергопотреблению.



Физический и аппаратный интерфейсы

Физический интерфейс коммуникации узла RAK2560 WisNode Sensor Hub реализован двумя круглыми промышленными 5-контактными коннекторами марки WEIPU SP11. Расположение и функциональное назначение контактов в каждом коннекторе одинаковое.

№	Имя	Тип	Описание	Примечание
1	Vin	PI	Напряжение питания +12В DC	Вход +5~16В DC
2	GND	-	Общий (минусовой)	-
3	Зарезервирован	IO	Не используется	Зарезервирован для будущих функций
4	Vcc_Probe	PO	Выход питания для внешнего датчика	3.3В в режиме питания от внешнего источника энергии, 3.4В в режиме питания от батареи
5	One-wire UART	IO	Коммуникация с датчиком/сенсором	Приложение



Протоколы программного обеспечения

NFC	Для пробуждения Sensor Hub через приложение WisToolBox
BLE	Для сопряжения Sensor Hub с мобильным устройством для настройки через приложение WisToolBox
LoRaWAN	Для передачи данных через модуль RAK4360 WisBlock LPWAN
NB-IoT (опционально)	Для передачи данных через модуль RAK5860 WisBlock NB-IoT
One-wire UART	Для коммуникации между датчиком/сенсором, модулем Probe IO и узлом Sensor Hub



Спецификация погодного датчика Rika RK900-09

Климатическая характеристика	Тип датчика	Диапазон	Дискретность, мин.шаг	Погрешность
Скорость ветра	Ультразвуковой	0~40 м/с	0.01 м/с	±0.5+2%
Направление ветра	Ультразвуковой	0~359°	1°	±3°
Атмосферная температура	Электромеханический MEMS	-40~+100°C	0.1°C	±0.5°C
Атмосферная влажность	Электромеханический MEMS	0~100% отн.влж.	0.1% отн.влж.	±3%
Атмосферное давление	Электромеханический MEMS	10-1100 гПа	0.1 гПа	±1.5 гПа

• Напряжение питания: 12В DC постоянного тока
• Интерфейс: RS485
• Коммуникационный протокол: Modbus-rtu
• Мощность потребляемой энергии: до 0.6Вт
• Материал корпуса: ABS+аллюиминевый сплав

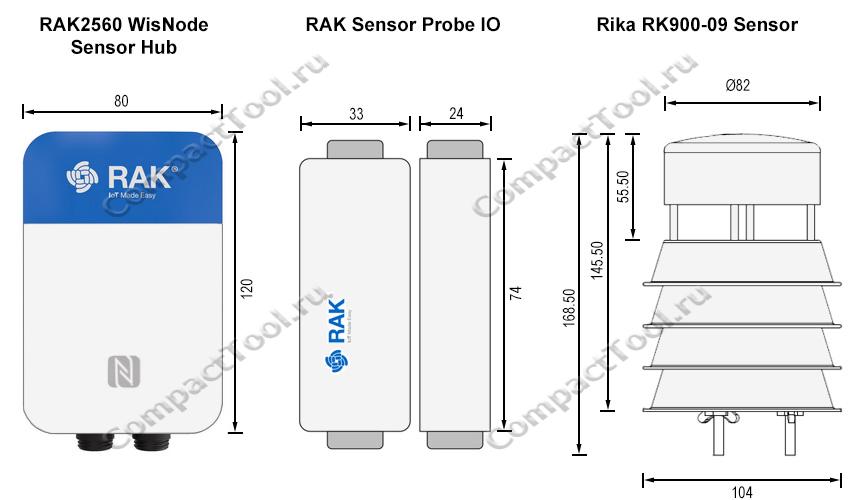

Физические размеры компонентов станции





Документация

1. Краткое руководство пользователя станцией RAK Weather Station Monitoring (англ.)

Программное обеспечение

1. APK-приложение WisToolBox (Android 11+)
