SN04-Y AC NO Датчик приближения индуктивный

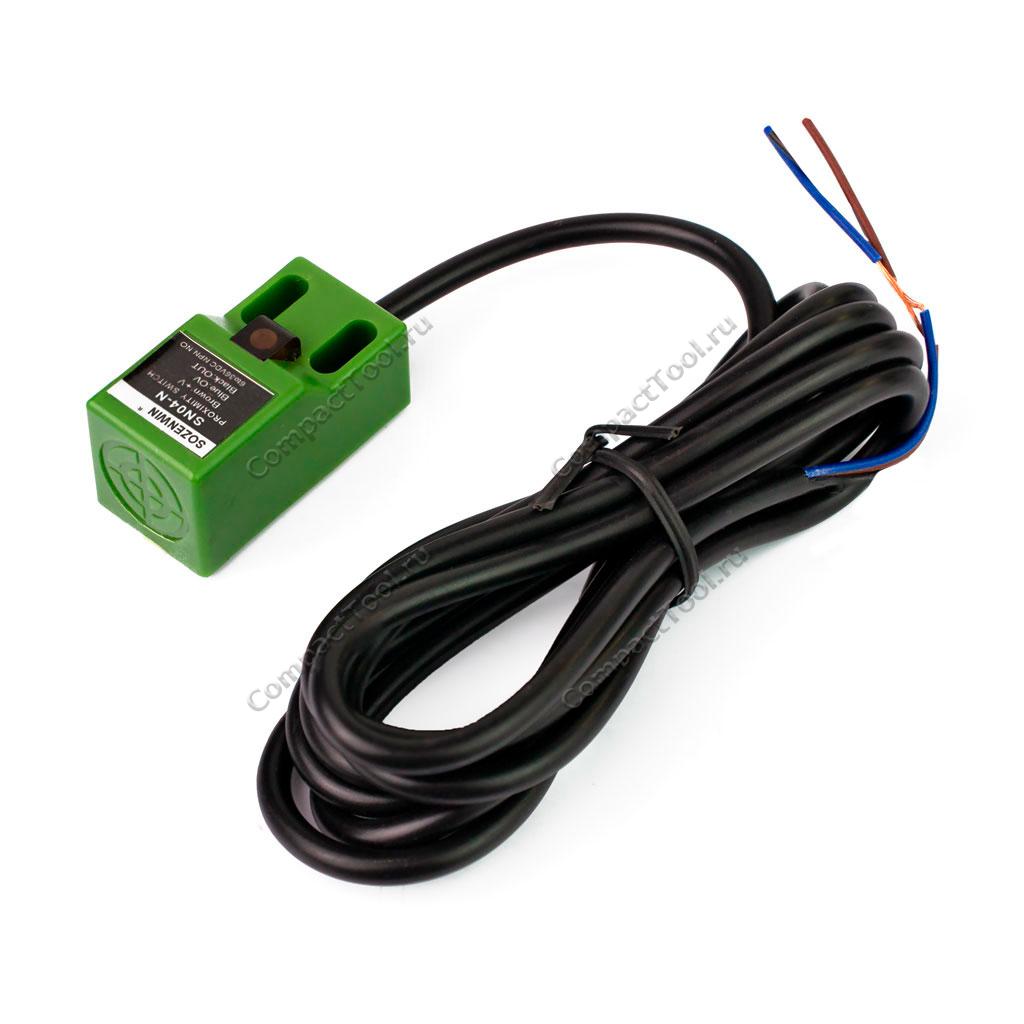

Индуктивный датчик приближения SN04-Y AC NO — датчик приближения бесконтактного типа, предназначенный для контроля положения объектов из металлов, а именно: железо, сталь, медь, бронза, алюминий, свинец. К другим материалам не восприимчив. Метод обнаружения металлических объектов основан на чувствительности встроенной в корпус катушки индуктивности к изменениям магнитного поля в рабочей зоне датчика. Индуктивные датчики приближения наиболее часто используются в составе промышленного оборудования, на конвейерных линиях, в станках ЧПУ и 3Д-принтерах. Так же нередко применяется в сценариях управления различной робототехникой и автоматикой. Конструкция датчиков SN04 отличается прямоугольным пластиковым корпусом с двумя отверстиями для монтажа.

Технические характеристики

• Модель: SN04-Y AC / аналог
• Тип датчика: индуктивный
• Метод обнаружения: бесконтактный
• Чувствительность к металлам: железо, сталь, алюминий, медь, бронза, латунь, свинец и др.
• Напряжение питания: 90-250В переменного тока (AC), через нагрузку
• Дистанция обнаружения: 5мм ± 10% (магнитный металл)
• Выход: "выключатель"
• Ток нагрузки: до 200мА
• Коммутация выхода: NO, нормально открытый
  • исходное состояние: стянут к низкому напряжению
  • состояние срабатывания: подключен к напряжению питания
• Интерфейс: 2-проводный
• Индикатор срабатывания: красный светодиод
• Длина шнура: 140см
• Размер детектируемого объекта, мин.: 18 х 18 х 1мм
• Частота отклика: 25Гц
• Индекс пылевлагозащиты: IP67
• Размеры датчика: 36 х 18 х 18мм
• Рабочая температура: -30° ~ +65 °C
• Вес: 45 г.

Подключение 2-проводных индуктивных датчиков переменного тока

Индуктивный датчик приближения переменного тока с 2-проводным интерфейсом не имеет отдельного управляемого выхода. Его входы для подключения напряжения питания одновременно являются выходом. Принцип работы внутреннего механизма датчика обладает сходством с функцией простого электрического "включателя", замыкающего или размыкающего собственные контакты. Для нормальной работы датчика обязательно наличие в коммутируемой цепи маломощной нагрузки. Например, в роли нагрузки может быть использовано промежуточное реле RXM2LB2P7 230VAC или его прочие аналоги. Индуктивный датчик должен располагаться в разрыве цепи между нагрузкой и источником электроэнергии (последовательное включение в схему). Питание датчика осуществляется через нагрузку.

Существуют двухпроводные индуктивные датчики приближения с нормально открытым контактом (NO) или нормально закрытым контактом (NC). Характеристика "нормально открытый" соответствует датчику, замыкающему оба входа цепи нагрузки в момент срабатывания и размыкающему входы, если условия для срабатывания отсутствуют. Поведение "нормально закрытого" датчика полностью противоположно - он размыкает цепь нагрузки при обнаружении металлов в рабочей зоне и замыкает её в ином случае.

Физические размеры, мм
