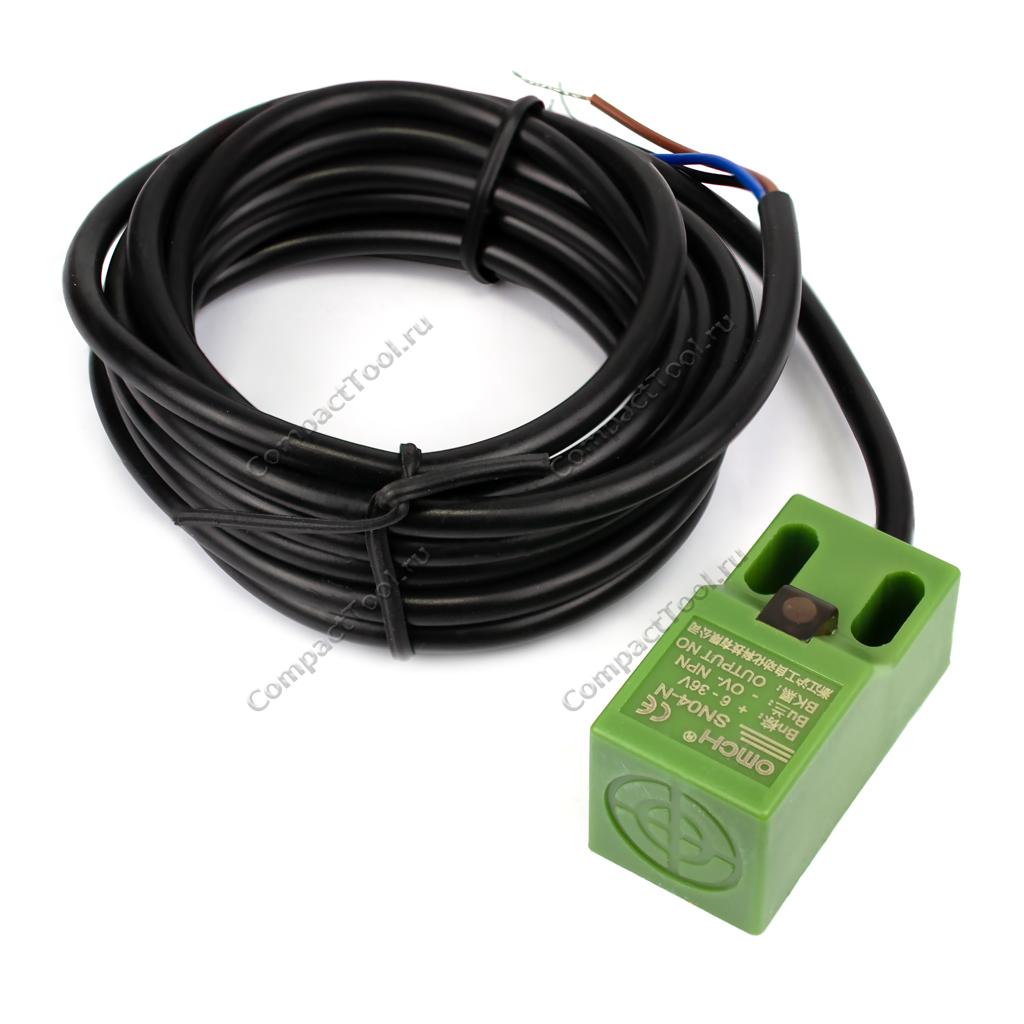

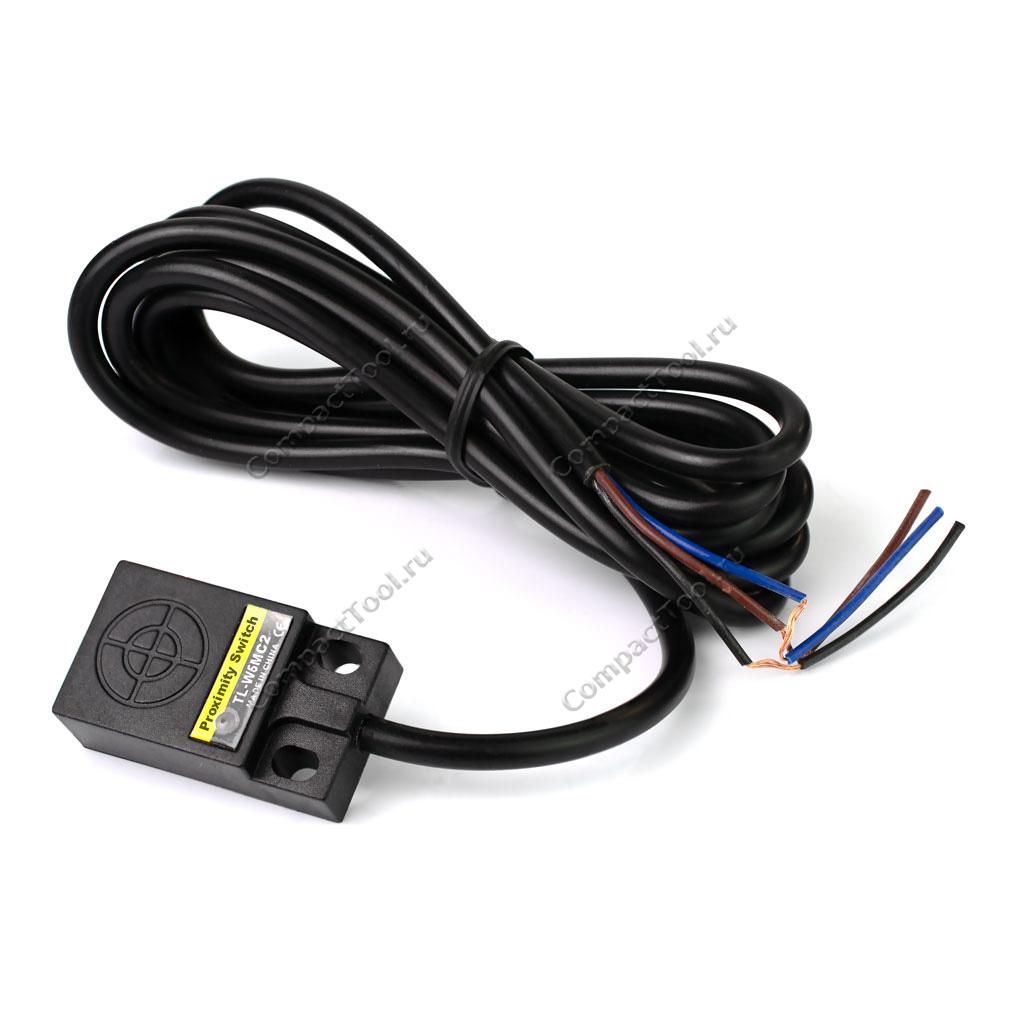

SN04-N NPN NO Датчик приближения индуктивный

Индуктивный датчик приближения SN04-N NPN NO — датчик приближения бесконтактного типа, предназначенный для контроля положения объектов из металлов, а именно: железо, сталь, медь, бронза, алюминий, свинец. К другим материалам не восприимчив. Метод обнаружения металлических объектов основан на чувствительности встроенной в корпус катушки индуктивности к изменениям магнитного поля в рабочей зоне датчика. Индуктивные датчики приближения наиболее часто используются в составе промышленного оборудования, на конвейерных линиях, в станках ЧПУ и 3Д-принтерах. Так же нередко применяется в сценариях управления различной робототехникой и автоматикой. Конструкция датчиков SN04 отличается прямоугольным пластиковым корпусом с двумя отверстиями для монтажа.

Технические характеристики

• Модель: SN04-N / аналог
• Тип датчика: индуктивный
• Метод обнаружения: бесконтактный
• Чувствительность к металлам: железо, сталь, алюминий, медь, бронза, латунь, свинец и др.
• Напряжение питания: 10-30В постоянного тока (DC)
• Дистанция обнаружения: 5мм ± 10% (магнитные металлы)
• Полярность выхода: NPN, (минусовая)
• Выходной ток нагрузки: до 200мА
• Коммутация выхода: NO, нормально открытый
  • исходное состояние: подтянут к плюсу напряжения питания
  • состояние срабатывания: подключен к минусу напряжения питания
• Интерфейс: 3-проводный
• Индикатор срабатывания: красный светодиод
• Длина шнура: 140см
• Размер детектируемого объекта, мин.: 18 х 18 х 1мм
• Частота отклика: 300Гц
• Индекс пылевлагозащиты: IP67
• Размеры датчика: 36 х 18 х 18мм
• Рабочая температура: -30° ~ +65 °C
• Вес: 45 г.

Подключение 3-проводных индуктивных датчиков с отрицательной/положительной полярностью и различными видами коммутации выхода

Индуктивные датчики приближения с 3-проводным интерфейсом имеют различную внутреннюю транзисторную структуру и подключаются по одной из четырёх представленных схем. Выбор правильной схемы зависит от полярности напряжения (PNP или NPN) на выходе датчика. А также от исходного состояния выхода с нормально открытым контактом (NO) или нормально закрытым контактом (NC). Характеристика "нормально открытый" соответствует датчику, выход которого замыкает один из полюсов напряжения питания с выходом-нагрузкой в момент срабатывания и размыкает эту же цепь в любом другом случае при отсутствующих условиях срабатывания. Принцип работы "нормально закрытого" датчика полностью противоположен - осуществляется размыкание цепи нагрузки при срабатывании и её замыкание в ином состоянии.

Физические размеры, мм
