Сетевой адаптер Raspberry Pi 5 PCIe в 2.5G Ethernet порт

Из поколения в поколение, производительность одноплатного ПК Raspberry Pi 5 выходит на новые рубежи, пользовательские характеристики платформы улучшаются и расширяются. Доступность интерфейса PCIe х1 GEN2 в пятой аппаратной модификации популярного компьютера дало возможность подключения множество различной периферии: ИИ-ускорители, звуковые карты, SSD-диски, сетевые адаптеры и модули WiFi/Bluetooth, USB-контроллеры и так далее. В тоже время собственный сетевой интерфейс Ethernet не претерпевает каких-либо модификаций, обеспечивая стабильную связь в локальных или интернет-сетях на скоростях до 1ГБита в секунду.

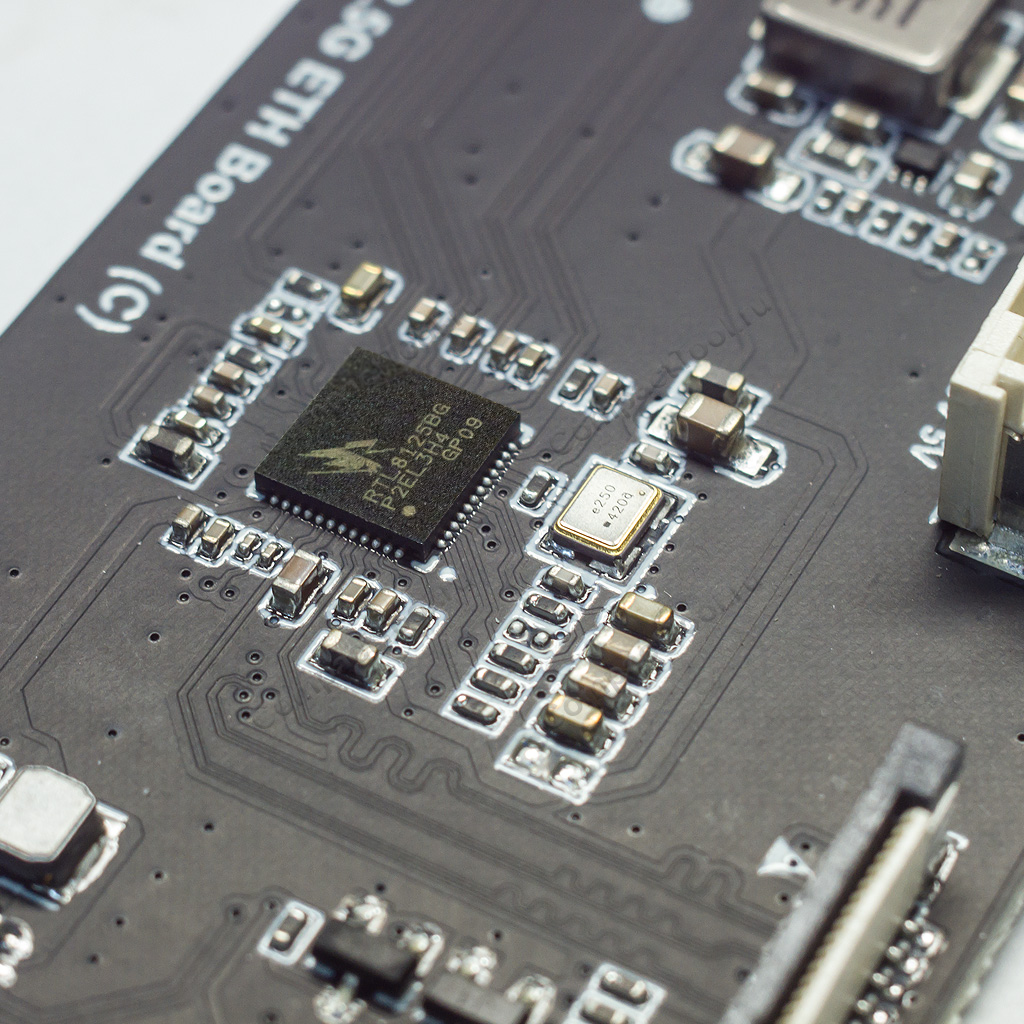

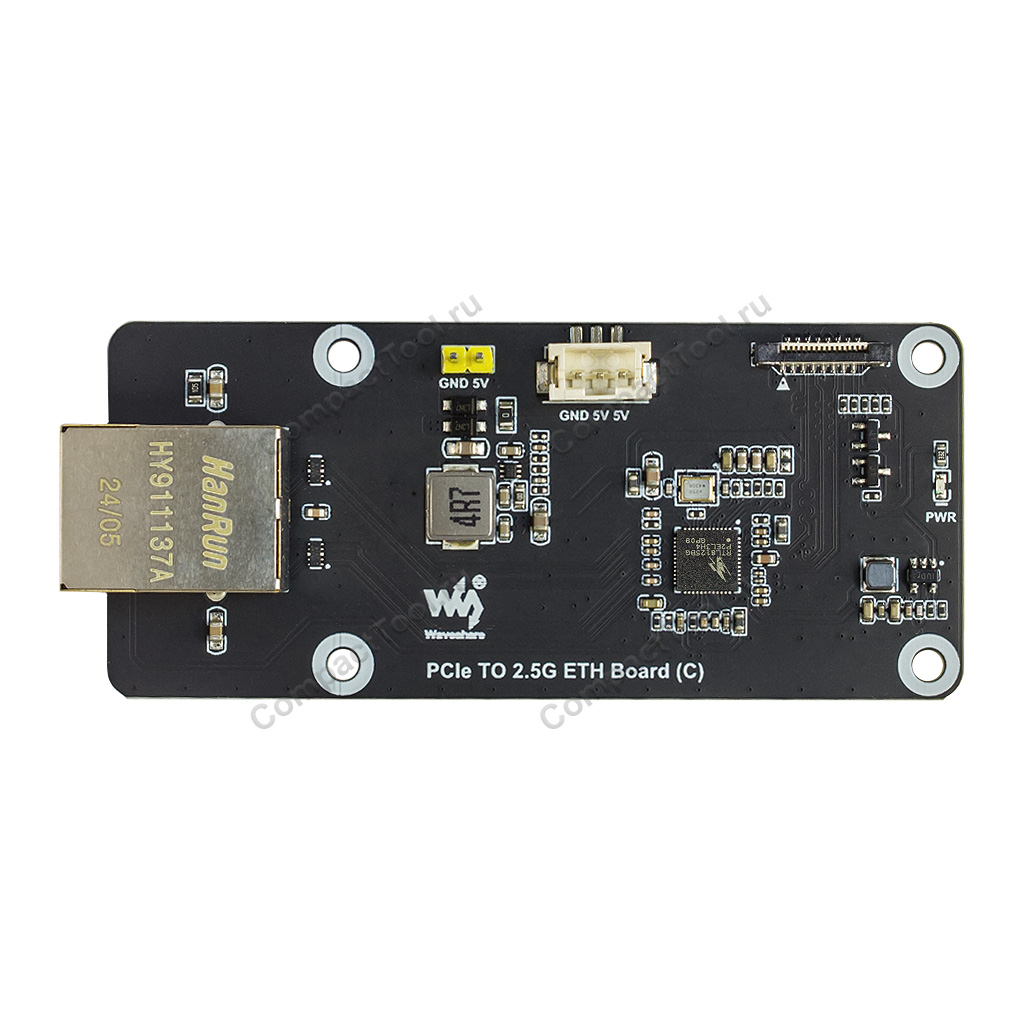

Сетевой адаптер PCIe TO 2.5G ETH Board (C) Waveshare — плата расширения с Ethernet-контроллером RTL8125BG Realtek и портом RJ45, совместимая с SBC-моделью Raspberry Pi 5. Он предлагает 2.5-кратно увеличенное быстродействие для приёма и отправки данных по кабелям Cat5e, проложенным в домах и офисных зданиях для гигабитных сетей. Адаптер PCIe TO 2.5G ETH Board (C) сокращает время обмена файлами через проводное Ethernet-соединение. Позволяет любым приложениями, запущенным на Raspberry Pi и использующим облачные ресурсы, функционировать заметно быстрее.

Характеристики: Модель: PCIe TO 2.5G ETH Board (C) Waveshare Питание: 5В Совместимая платформа: Raspberry Pi 5 Интерфейс: PCIe 1x GEN2 Сетевой контроллер: RTL8125BG Realtek Сетевые стандарты: 10/100/1000/2500 Мбит/сек Сетевой порт: RJ45 Ethernet 2.5G Размеры: 85 х 37.5 мм Вес нетто: 20 г.

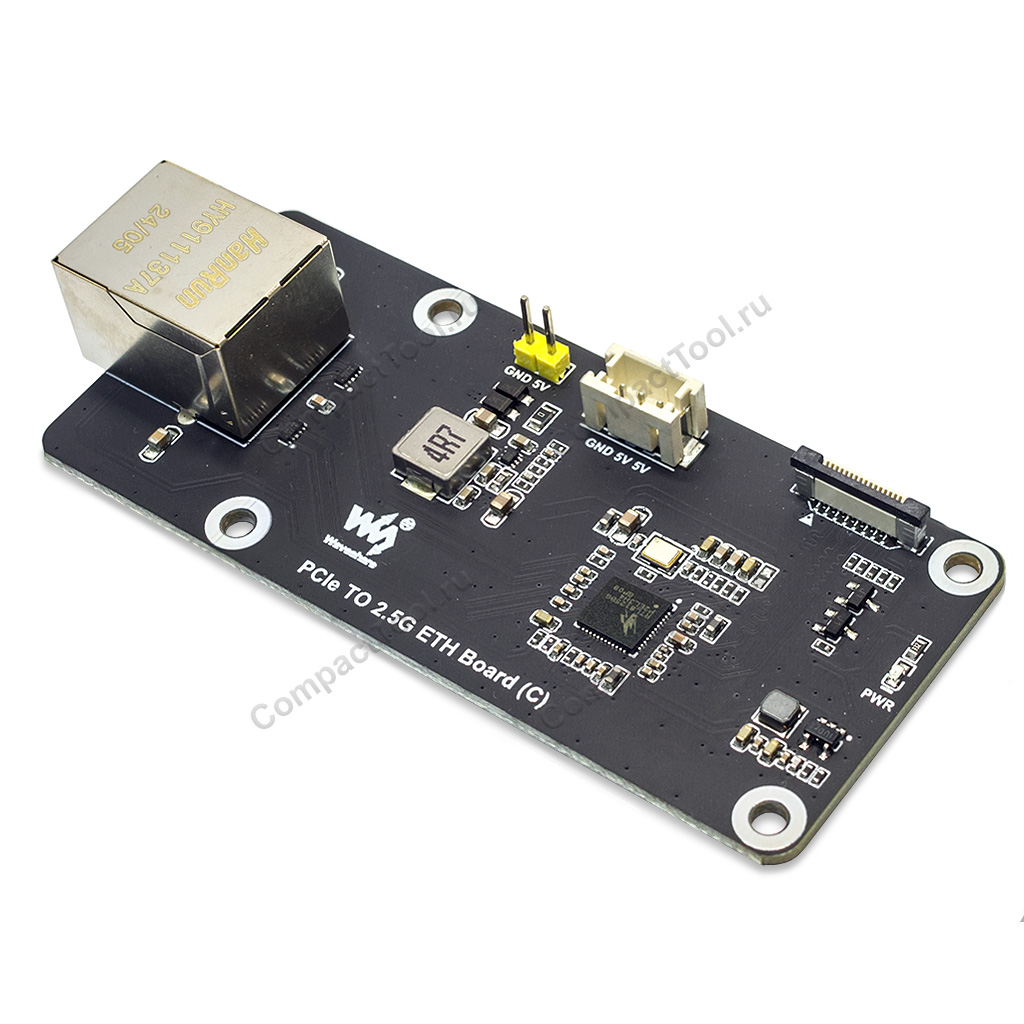

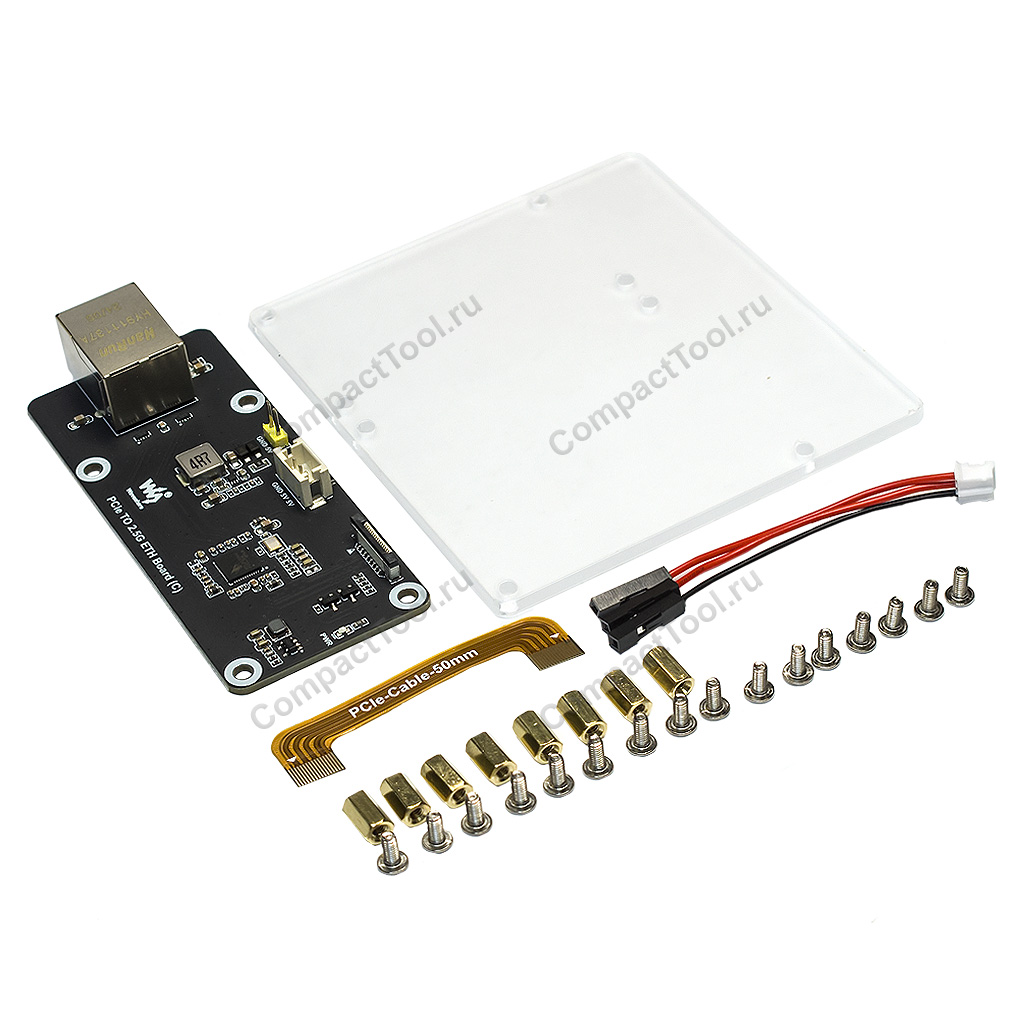

Комплектация: 1х Плата адаптера PCIe to 2.5G Ethernet port 1х Кабель PCIe 50мм 1х Кабель питания JST PH-2.0мм 3-контактный/3x Dupont(F) 1-2.54мм, длина 70мм 1х Монтажная плата акриловая прозрачная (основание) 1х Комплект крепежа (латунные стойки+болты) Упаковка: Короб из мелованного картона, антистатический конверт, зип-лок полиэтиленовый пакет Размеры: 155 x 105 x 30 мм Вес брутто: 98 г.

Установка и подключение

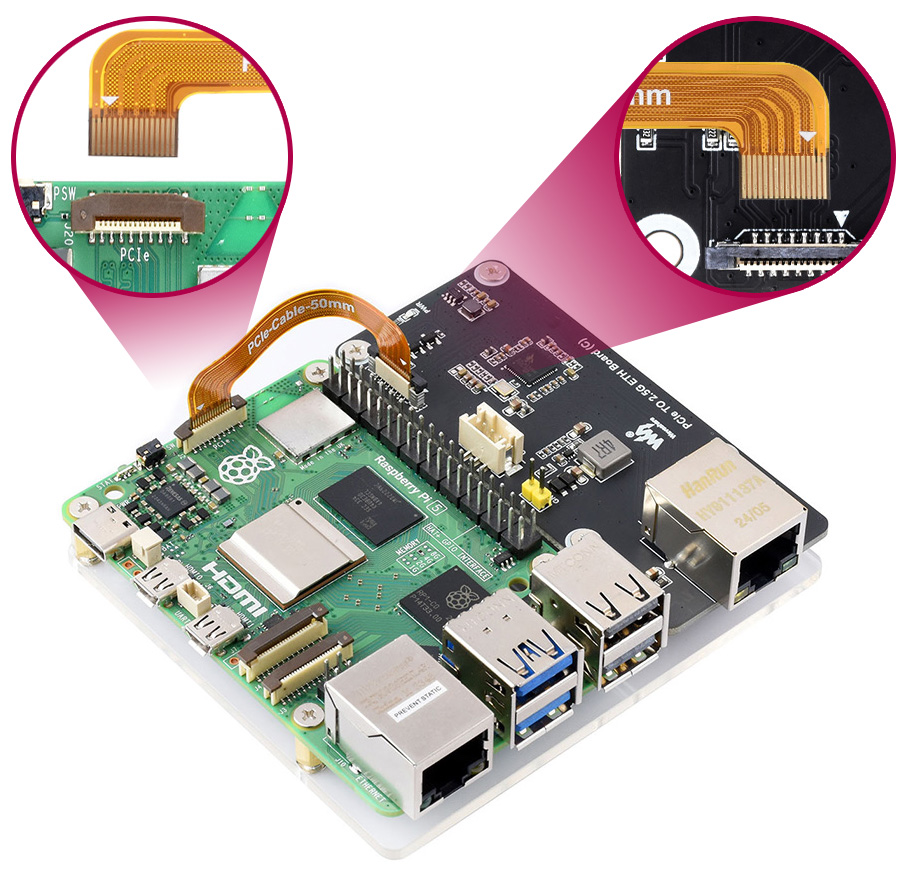

В отличии от общепринятого формата HAT для расширений, размещающихся поверх одноплатного ПК Raspberry, сетевой адаптер PCIe TO 2.5G ETH Board (C) Waveshare предполагает одноуровневое расположение и крепление Raspberry Pi 5 и платы сетевого адаптера на общем основании с применением межплатного кабельного соединения. В качестве основания используется прозрачная акриловая пластина, входящая в комплект устройства. Плоский печатный соединительный кабель PCIe-Cable конструктивно не симметричен, на самом шлейфе и рядом с соединяемыми разъёмами имеются знаки правильной ориентации в виде указательных стрелочек, нанесёные на поверхности методом шелкографии.

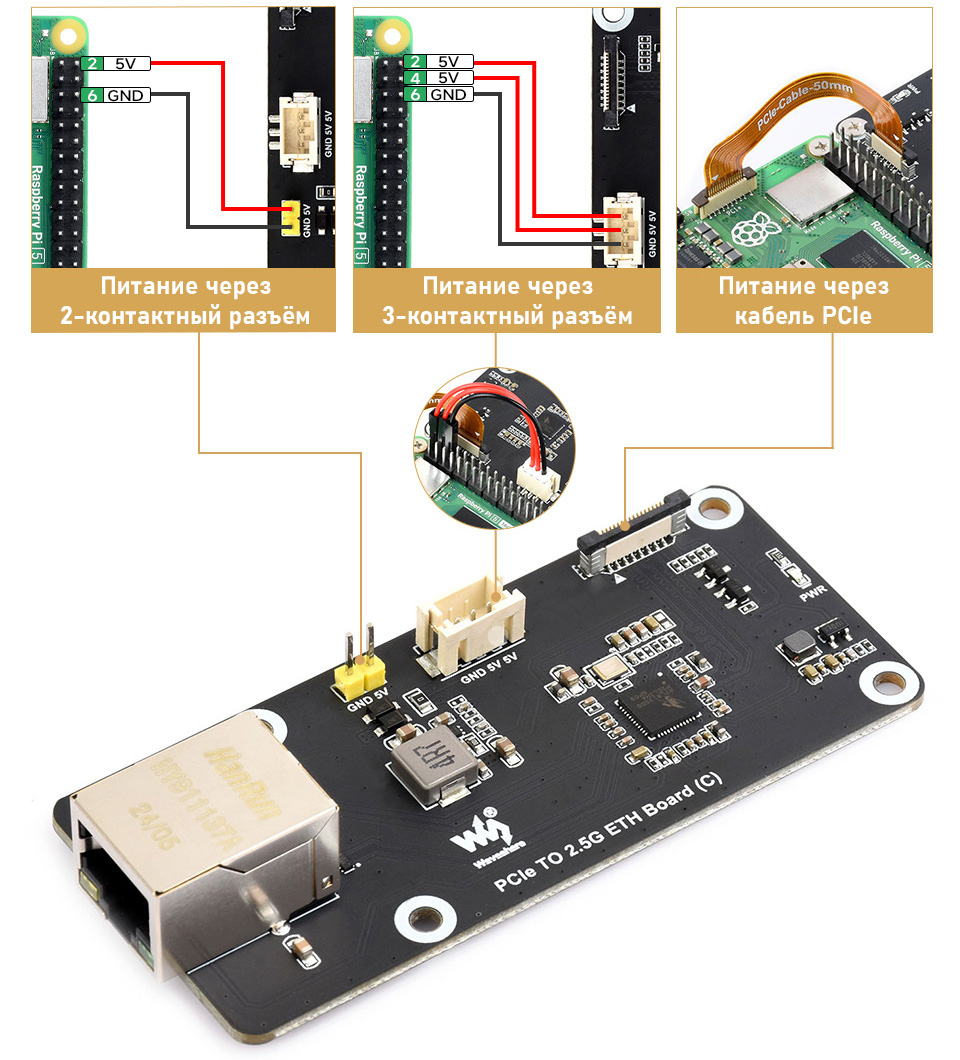

Существует несколько вариантов питания сетевого адаптера PCIe TO 2.5G ETH Board (C): через кабель PCIe (по умолчанию) или через 2-контактный/3-контатный силовой кабель. Примеры подведения напряжения питания:

Использование

1. Включите интерфейс PCIe

Добавьте следующую строку в /boot/firmware/config.txt:
dtparam=pciex1

2. Режим PCIe по умолчанию - Gen2. Если требуется включение PCIe Gen3, добавьте это в /boot/firmware/config.txt:

dtparam=pciex1_gen=3
#Примечание. Этот модуль поддерживает только Gen2. Установка PI5 в режим Gen3 не принесёт никаких изменений и не увеличит скорость для этой платы

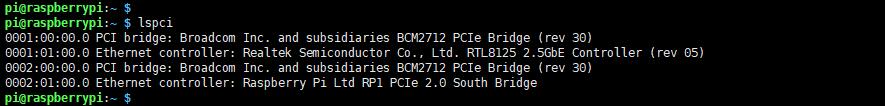

3. После изменений перезапустите Raspberry Pi 5 и устройство будет распознано. Как показано ниже, вы можете использовать команду lspci для идентификации вашего устройства:

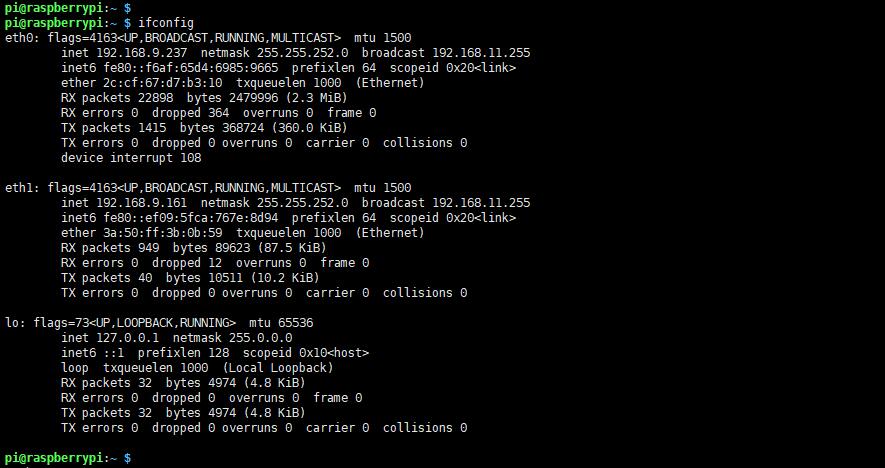

4. Выполните ifconfig для подтверждения успешного распознавания сетевой карты:

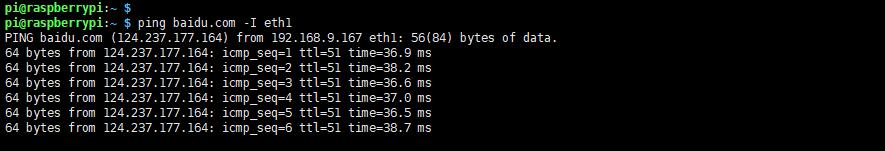

5. Используйте команду ping для теста:

ping baidu.com -I eth1
# Пареметр -I позволяет указывать сетевой интерфейс

Другие системы

Если используется не Raspberry Pi OS, а другая операционная система, поддерживающая Raspberry Pi, можно столкнуться с проблемой, когда устройство PCIe обнаруживается, но соответствующая сетевая карта не появляется. В этом случае потребуется пересборка ядра операционной системы.

Device Drivers
 > Network device support
   > Ethernet driver support
     > Realtek devices
       > Realtek 8169/8168/8101/8125 ethernet support

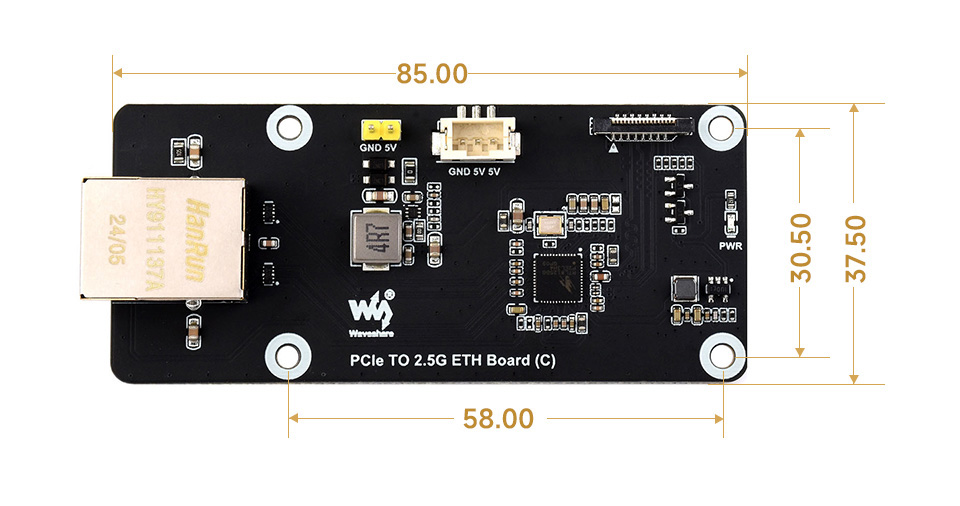

Размеры, мм
