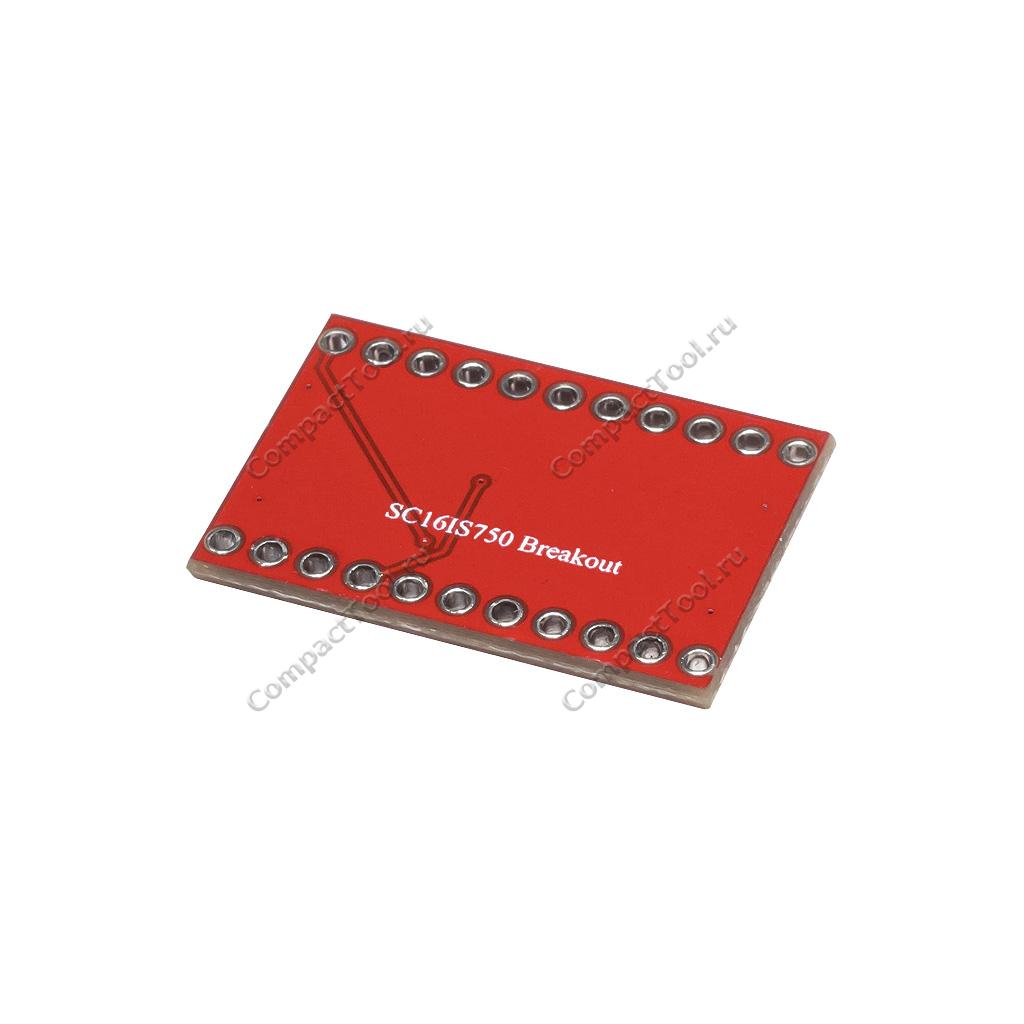

SC16IS750 Одноканальный аппаратный UART с хост-интерфейсом I2C-bus/SPI
SC16IS750 Single UART with I2C-bus/SPI interface
Арт. 17078
450 ₽
менее 100 шт.
Описание
Напряжение питания: 5В, логики: 3.3В (толерантно к 5В)
Чип преобразователя: SC16IS750 NXP
Частота внутреннего генератора: 14.7456 МГц
Приёмопередатчик UART: полнодуплексный, до 5 Мбит/с
Буфер данных: 64-байтный FIFO
Хост-интерфейс "ведомый": I2C/IIC 400 кГц или 4-Wire SPI 4 МБит/с
Входы/выходы общего назначения (GPIO): до 8, из них 4 могут быть использованы для аппаратного управления потоком RTS/CTS
Дополнительные опции: поддержка RS232 и RS485, управление потоком RTS/CTS и Xon/Xoff, встроенный IrDA кодер/декодер, поддержка протокола IrDA SiR до 115.2 Кбит/с, режим сна с пониженным энергопотреблением и др.
Шаг контактов: 2.54 мм (0.1 дюйма)
Совместимые промышленные стандарты: 16C450 и эквивалентные
Температура эксплуатации: -40°С ~ +85°C
Размеры: 28 х 19 мм
Вес нетто: 2 г.
1х Модуль SC16IS750 I2C-bus/SPI to UART Converter
2х Межплатный коннектор PLS-11 2.54
Упаковка
Зип-пакет (гриппер)
Большие и маленькие чипы программируемых контроллеров от разных брендов-производителей, активно использующиеся в основе современной микроэлектроники, имеют заведомо ограниченное количество аппаратных интерфейсов для коммуникации с внутренней или внешней периферией. Довольно часто в одном контроллере предусматривается сразу несколько видов аппаратных интерфейсов, которых в том или ином случае может оказаться недостаточно. Двухпроводный асинхронный интерфейс последовательной передачи UART по сей день считается одним из наиболее удобных и востребованных из-за высоких показателей надёжности, производительности и минимальных требований для подключения. Плата с чипом SC16IS750 выполняет преобразование последовательных сигналов I2C/SPI и UART, позволяет объединять два устройства с подобными интерфейсами по одной из схем: I2C-bus<->UART или SPI<->UART.
> Спецификация преобразователя I2C/SPI-в-UART SС16IS750 NXP
> Демонстрационная библиотека SC16IS750_UART_bridge
Преобразователь SC16IS750 комплектуется приёмо-передатчиком с FIFO-буфером на 64 байта, взаимодействие между ним и хост-системой, подключенной к плате по протоколу I2C/SPI, выстраивается в соответствии с моделью "ведущий-ведомый". Также SC16IS750 содержит 25+ программируемых регистров, управляющих множеством дополнительных полезных опций. К ним относятся: управление 8-ю пользовательскими цифровыми портами общего назначения, предназначенными для свободного использования (часть портов может быть задействована в функциях контроля за потоком), настройка уровней триггеров функции обратной связи, настройка функций аппаратного и программного управления потоком данным (CTS/RTS, Xon/XOff), настройка скорости связи для UART, настройка режима сна и др. Встроенный в SC16IS750 IrDA кодер/декодер поддерживает протокол IrDA SiR с максимальной скоростью трансляции 115.2 Кбит/с.
Большие и маленькие чипы программируемых контроллеров от разных брендов-производителей, активно использующиеся в основе современной микроэлектроники, имеют заведомо ограниченное количество аппаратных интерфейсов для коммуникации с внутренней или внешней периферией. Довольно часто в одном контроллере предусматривается сразу несколько видов аппаратных интерфейсов, которых в том или ином определённом случае может оказаться недостаточно. Двухпроводный асинхронный интерфейс последовательной передачи UART по сей день считается одним из наиболее удобных и востребованных из-за высоких показателей надёжности, производительности и минимальных требований для подключения.
Плата с чипом SC16IS750 выполняет преобразование последовательных сигналов I2C/SPI и UART, позволяет объединять два устройства с подобными интерфейсами по одной из схем: I2C-bus<->UART или SPI<->UART. Преобразователь SC16IS750 комплектуется приёмо-передатчиком с FIFO-буфером на 64 байта, взаимодействие между ним и хост-системой, подключенной к плате по протоколу I2C/SPI, выстраивается в соответствии с моделью "ведущий-ведомый". Также SC16IS750 содержит 25+ программируемых регистров, управляющих множеством дополнительных полезных опций. К ним относятся: управление 8-ю пользовательскими цифровыми портами общего назначения, предназначенными для свободного использования (часть портов может быть задействована в функциях контроля за потоком), настройка уровней триггеров функции обратной связи, настройка функций аппаратного и программного управления потоком данным (CTS/RTS, Xon/XOff), настройка скорости связи для UART, настройка режима сна и др. Встроенный в SC16IS750 IrDA кодер/декодер поддерживает протокол IrDA SiR с максимальной скоростью трансляции 115.2 Кбит/с.

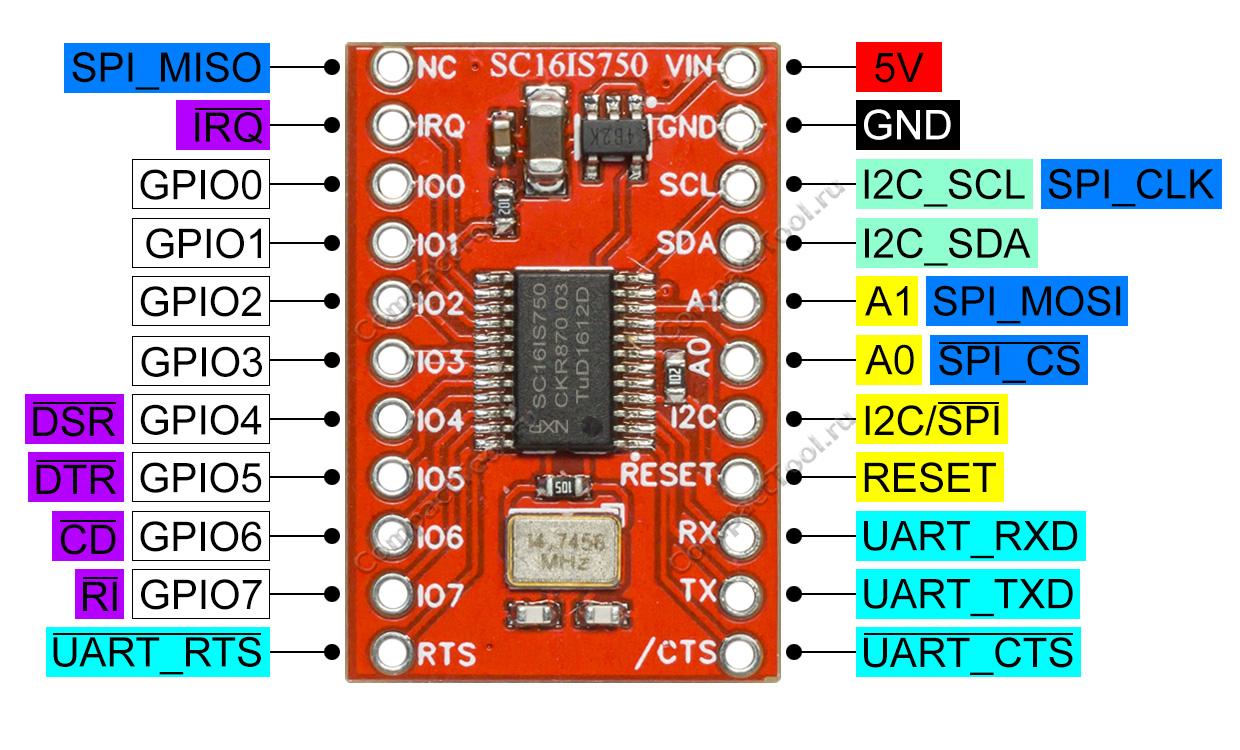

Диаграмма расположения и назначения выводов
| Имя | Описание | Имя | Описание |
| NC | I2C: Не используется. SPI: Выход передатчика MISO |
VIN | +5В напряжение питания |
| IRQ | Индикатор прерывания (обратная связь), активный низкоуровневый выход | GND | Общий (ноль) |
| IO0 | Вход/выход общего назначения GPIO0 | SCL | Вход сигнала синхронизации данных I2C/SPI |
| IO1 | Вход/выход общего назначения GPIO1 | SDA | Выход/выход двунаправленных данных I2C |
| IO2 | Вход/выход общего назначения GPIO2 | A1 | I2C: Вход логического сигнала настройки адреса устройства. SPI: Вход приёмника MOSI |
| IO3 | Вход/выход общего назначения GPIO3 | A0 | I2C: Вход логического чигнала настройки адреса устройства. SPI: Вход CS управляющего сигнала обращения к ведомому чипу |
| IO4 | Вход/выход общего назначения GPIO4. Линия DSR управления потоком, индикатор готовности к передачи данных |
I2C | Логический переключатель хост-интерфейса. Высокий уровень - I2C, низкий уровень - SPI |
| IO5 | Вход/выход общего назначения GPIO5. Линия DTR управления потоком, индикатор готовности к приёму данных |
RESET | Сброс, активный низкоуровневый сигнал |
| IO6 | Вход/выход общего назначения GPIO6. Линия CD управления потоком | RX | UART вход приёмника RXD |
| IO7 | Вход/выход общего назначения GPIO7. Линия RI управления потоком, индикатор вызова | TX | UART выход передатчика TXD |
| RTS | Линия RTS управления потоком, индикатор запроса на передачу | /CTS | Линия CTS управления потоком, индикатор разрешения на передачиу данных |

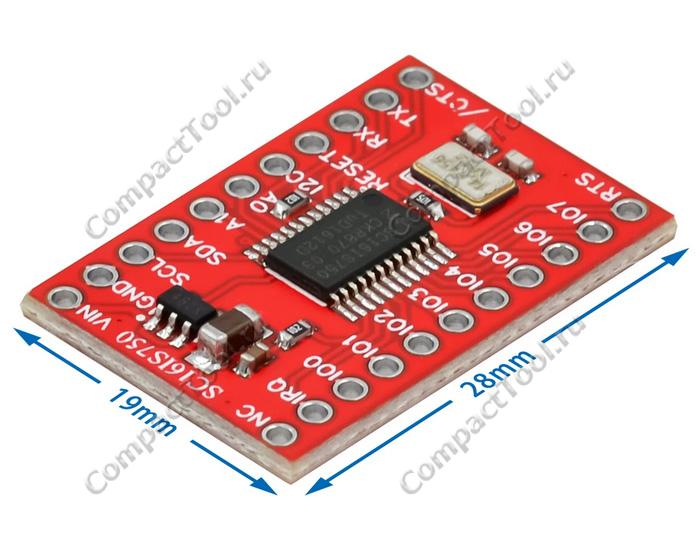

Физические размеры, мм
