Обратите внимание! Комплект требует самостоятельной сборки компонентов.
Технические характеристики RD6018W

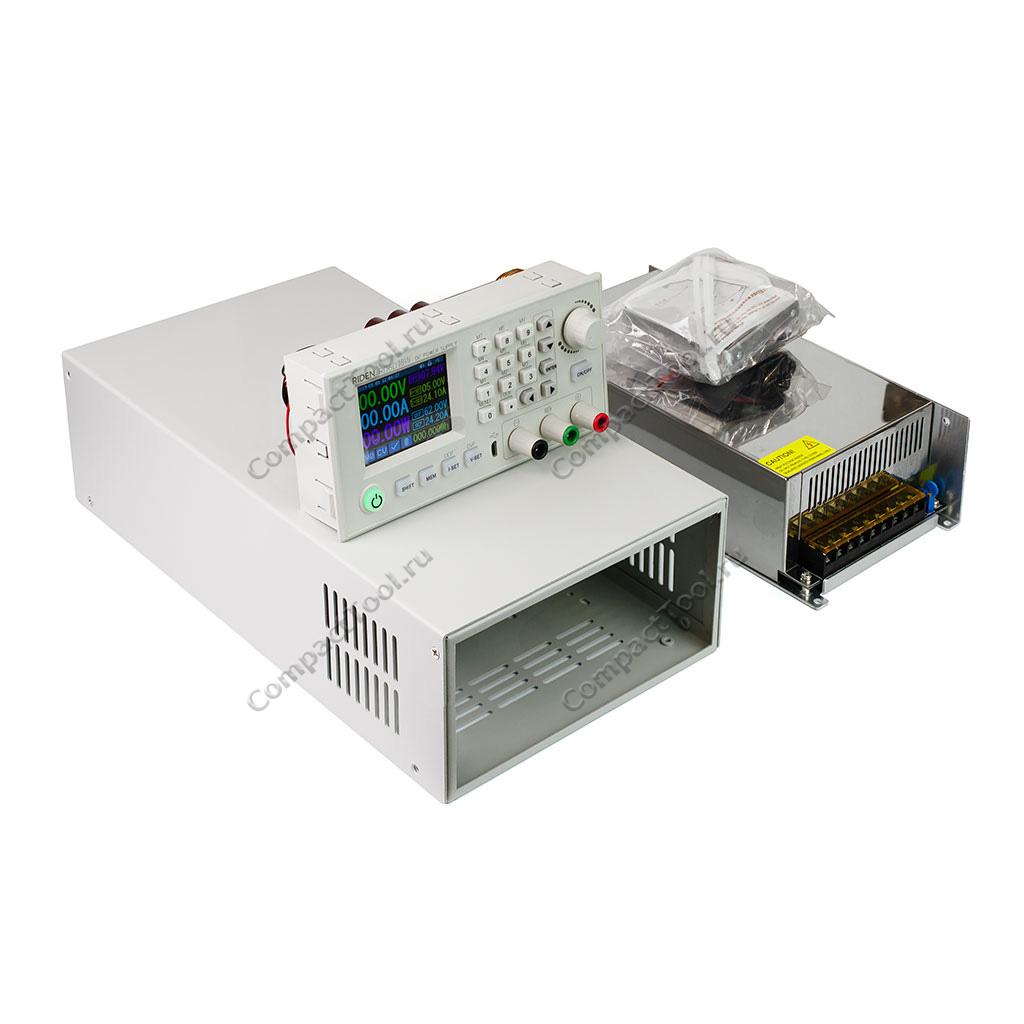

Состав набора
Вес брутто: 3.35 кг.
Почти каждый опытный или начинающий электронщик может выразить положительные эмоции от опыта обращения с определённым видом универсальных источников питания, а именно - с лабораторным блоком питания (ЛБП). Большой и маленький, "навороченный" или совсем простой, ЛБП на столе мастера-конструктора способен заменить огромное количество других источников питания с различными техническими характеристиками вырабатываемой электроэнергии. В широком кругу радиолюбителей, "лабораторники" славятся за качество, надёжность и стабильность работы устройства, за максимальное удобство в использовании, за возможность гибкой регулировки выходных параметров энергии во всём поддерживаемом диапазоне, за предоставление на экране прибора полной информации об актуальных рабочих параметрах. В том числе и за очевидную полезность других функций, если они предусматриваются производителем устройства.

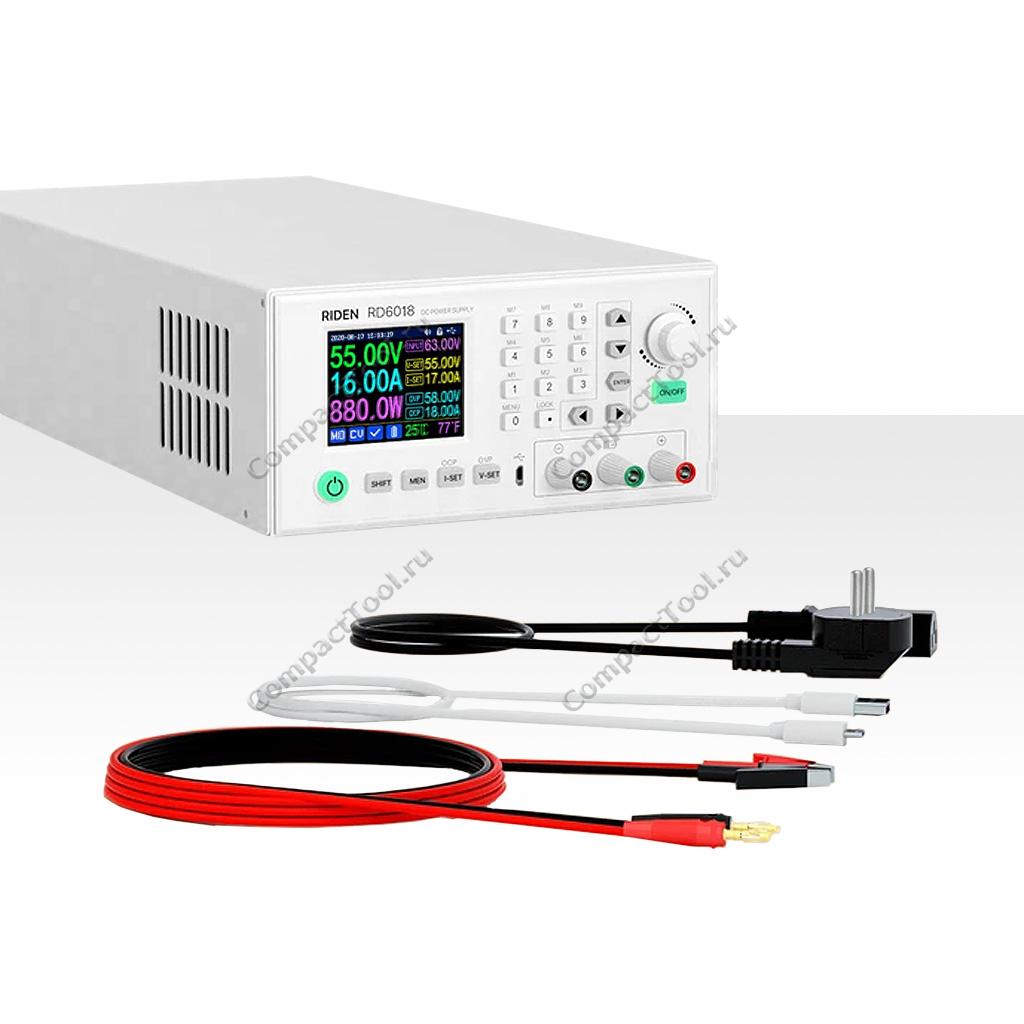

Лицевая панель RIDEN RD6018W DC Power Supply
Лицевая панель RIDEN RD6018W DC Power Supply представляет важнейшую составляющую часть уникальной системы модульной сборки индивидуального лабораторного блока питания, выпускаемой компанией Hangzhou Ruiden Technology, Китай. Основанная на принципе конструктора, система предлагает вариант быстрой сборки полностью законченной модели лабораторного блока питания из небольшого количества сопутствующих компонентов, доступных отдельно друг от друга. Среди прочих существующих аналогов, модульная система выгодно отличается высокой степенью совместимости своих ключевых компонентов с аналогичным оборудованием сторонних производителей, которые могут свободно использоваться в любых проектах по изготовлению современных источников питания. Вариативность комбинирования блоков питания, корпусов и лицевых панелей модульной системы конструирования ЛБП, открывает широкие возможности самостоятельного выбора габаритов и характеристик производительности прибора, подобранных под условия целевых задач.
Схематика и особенности панели DC-DC понижающего преобразователя RD6018W
Модель Ruideng RD6018W — конструктивно независимый импульсный понижающий DC-DC преобразователь с возможностью регулирования параметров напряжения и постоянного тока, дополненный великолепно развитым управлением, наделённый достаточно богатым функционалом с отличной обратной информативностью, и оформленный в стилистическом дизайне настоящего профессионального прибора. Внутреннее устройство RD6018W объединяет силовую часть преобразователя напряжения с платой интеллектуального управления, которая поддерживает беспроводную WiFi коммуникацию и проводное USB-подключение. Модуль RD6018W укомплектован большим ярким цветным ЖК-экраном диагональю 2.4 дюйма с внушительно большими углами обзора демонстрируемого изображения, без каких-либо заметных искажений. Располагает стрелочно-цифровой клавиатурой ввода точных данных и перемещения по меню, многофункциональными кнопками и поворотным энкодером грубой настройки, удобно размещёнными по всей плоскости лицевой панели. Все имеющиеся элементы управления наделены звуковым сопровождением. RD6018W оснащён тремя клеммами двухконтурного выхода напряжения и тока, с цветовым разделением их непосредственного назначения - общим (минусовым) чёрным, красным плюсовым для присоединения устройств нагрузки, и зелёным плюсовым для подключения заряжаемых аккумуляторных батарей. На боковых стенках панели выплавлены пластиковые крепёжные защёлки.
Импульсный DC-DC преобразователь может уверенно работать от произвольного нерегулируемого источника в диапазоне входного напряжения от 6.0 до 70В и током до 18.3А. Запитываемая от источника электроэнергии 1100 ватт, панель RD6018W способна гарантировать на клеммах выхода впечатляющие показатели стабилизированного напряжения до 60В и тока до 18А. Топология понижающего преобразователя, каким и является модель RD6018W, подразумевает присутствие разницы значений между входным и выходным напряжением, обусловленное минимальной величиной 1В или 10%. На величину падения выходного напряжения сказываются затраты энергии, необходимые для нормальной работы силовой части преобразователя. Наибольшее значение выходного напряжения в понижающем DC-DC преобразователе всегда будет оставаться ниже входного.
Встроенный мощный 32-разрядный процессор семейства STM32 с архитектурой ARM обеспечивает максимальную производительность и точность вычислений. Погрешность измеряемых значений не превышает 0.05 единицы любого параметра. На программное обеспечение контроллера возложена обработка результатов измерения характеристик электроэнергии интегрированных вольтметра и амперметра, с выводом актуальных данных в 4-значном представлении на экран устройства. Вложенными в процессор алгоритмами ведётся подсчёт величины электрического заряда и суммарного значения накопленной мощности перезаряжаемой батареи в течение контролируемого процесса её подзаряда.
Плата DC-DC регулятора напряжения и тока имеет часы реального времени с календарём, работающие на автономном источнике напряжения из одного элемента CR1220. Часы задействованы в режиме ведения электронного журнала записей изменения электрических параметров прибора. Литиевая батарейка CR1220 не входит в комплектацию, приобретается отдельно, и устанавливается в специальный отсек держателя с обратной открытой стороны панели RD6018W.
Во внутренней памяти понижающего DC-DC преобразователя реализован банк с доступом к 10 адресуемым ячейкам М0-М9, вовлечённых в функцию быстрого сохранения и загрузки профилей с выбранными значениями напряжения/тока. Регулируемый источник RIDEN RD6018W "обучен" автоматическому отключению батарейного выхода при снижении протекающего зарядного тока менее 100 мА, малая величина которого свидетельствует о завершение цикла. Панель регулятора постоянного напряжения RD6018W поддерживает подключение внешнего термодатчика, по показаниям которого отслеживается температура заряжаемой батареи.
Меню и настройки RUIDENG RD6018W
Многостраничное меню Ruideng RD6018W позволяет настраивать прибор в различные удобные для работы режимы. В списке содержатся управление активацией клемм выхода при включении питания или при выборе одного из профилей, переключение между предусмотренными видами коммуникации, просмотр и корректировка сохранённых характеристик для всех 10 ячеек памяти. В него входят регулировка звукового сопровождения или яркости экрана, скорости обновления данных (выборки), а также стиль отображения на дисплее в цифровых значениях или графическими линиями. В меню фигурирует подробная информация о текущей версии установленного ПО, модельном ряде с серийным номере изделия, внутренней температуре. Здесь же находятся опции по смене языка или приветственного логотипа.
Защитные функции RIDEN RD6018W
Надёжность и стабильность работы RD6018W обеспечивается многоуровневой защитой прибора с интеллектуальным контролем.
Дистанционное управление RD6018W
Цифровая панель с преобразователем RD6018W поддерживает дистанционное управление множеством параметров и функций, включая обновление программного обеспечения. Удалённая коммуникация с панелью DC-DC регулятора RIDEN RD6018W осуществляется через проводное подключение к порту USB персонального компьютера под управлением ОС Windows 7+, из приложения Riden Power Supply Software. Или по радиочастотным каналам 2.4ГГц беспроводной связи WiFi в рамках локальной сети. Смартфоны и планшеты под управлением ОС Android 8.0+ или iOS 10+, с установленным приложением RdPower, могут получить роль виртуального пульта для DC-DC преобразователя RD6018W, наделённого встроенным мониторингом ключевых параметров источника питания.
Программное обеспечение
Техническая документация
