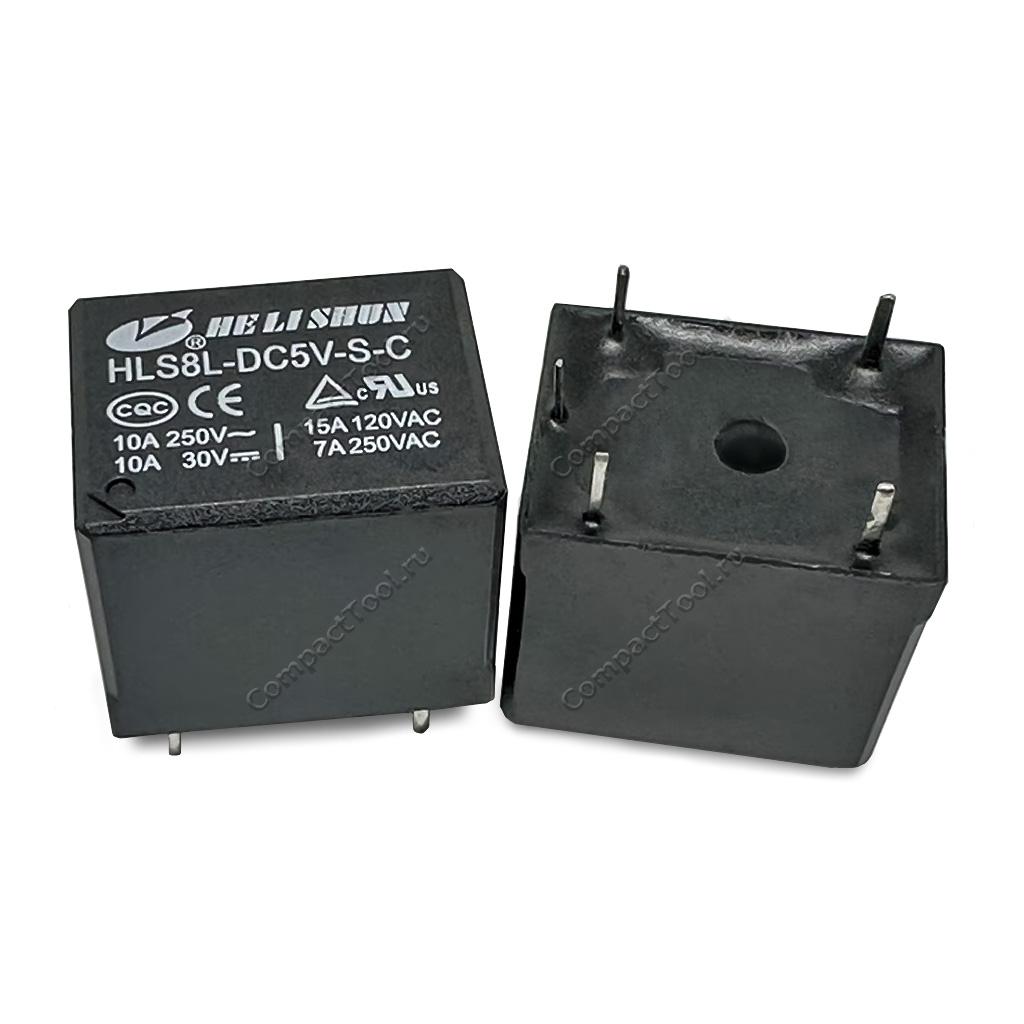

Реле электромагнитное HLS8L-DC5V 10A (T73) для Arduino

Характеристики

• Модель: HLS8L-DC5V (T73 серия)
• Тип реле: электромагнитное
• Номинальное напряжение катушки: 5В DC
• Сопротивление катушки: 70 Ом ±10%
• Ток катушки: 72 мА
• Мощность катушки: 0.36 Вт
• Параметры коммутируемой нагрузки
  • Максимальные: 10А@120В АС, 10А@24В DC, 7А@240В АС
  • Минимальные: 0.5А@5В DC
• Время срабатывания
  • Переключение: 10 мс
  • Возвращение в исходное состояние: 5 мс
• Сопротивление изоляции, мин.: 100 МОм @ 500В DC
• Диэлектрическая прочность: 750В AC (одна минута)
• Устойчивость к шоку: до 10G
• Устойчивость к разрушению: до 100G
• Устойчивость к вибрации: 10 ~ 55 Гц, 1.5мм
• Материал контактов: диоксид серебра и олова AgSnO2
• Число контактов: 5 (2 - катушка, 3 - нагрузка COM+NO+NC)
• Длина контактов: 4мм
• Температура эксплуатации: -40°C ~ +70°C
• Размеры, макс.: 19 х 15.5 х 15.8 мм
• Вес: 8 г.

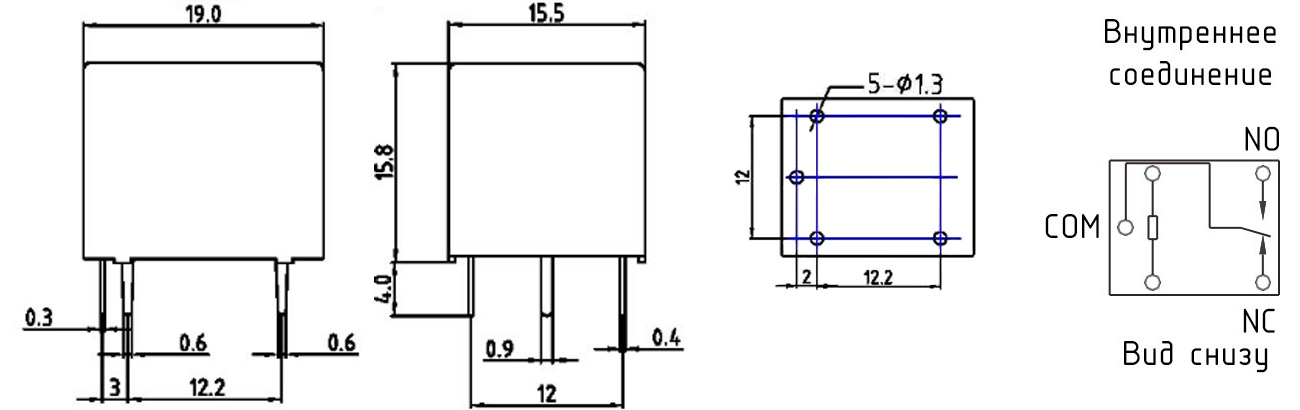

Физические размеры (мм), схема внутренней коммутации

Документация

1. Спецификация электромагнитного реле HLS8L-DC5V Helishun (англ., PDF)
