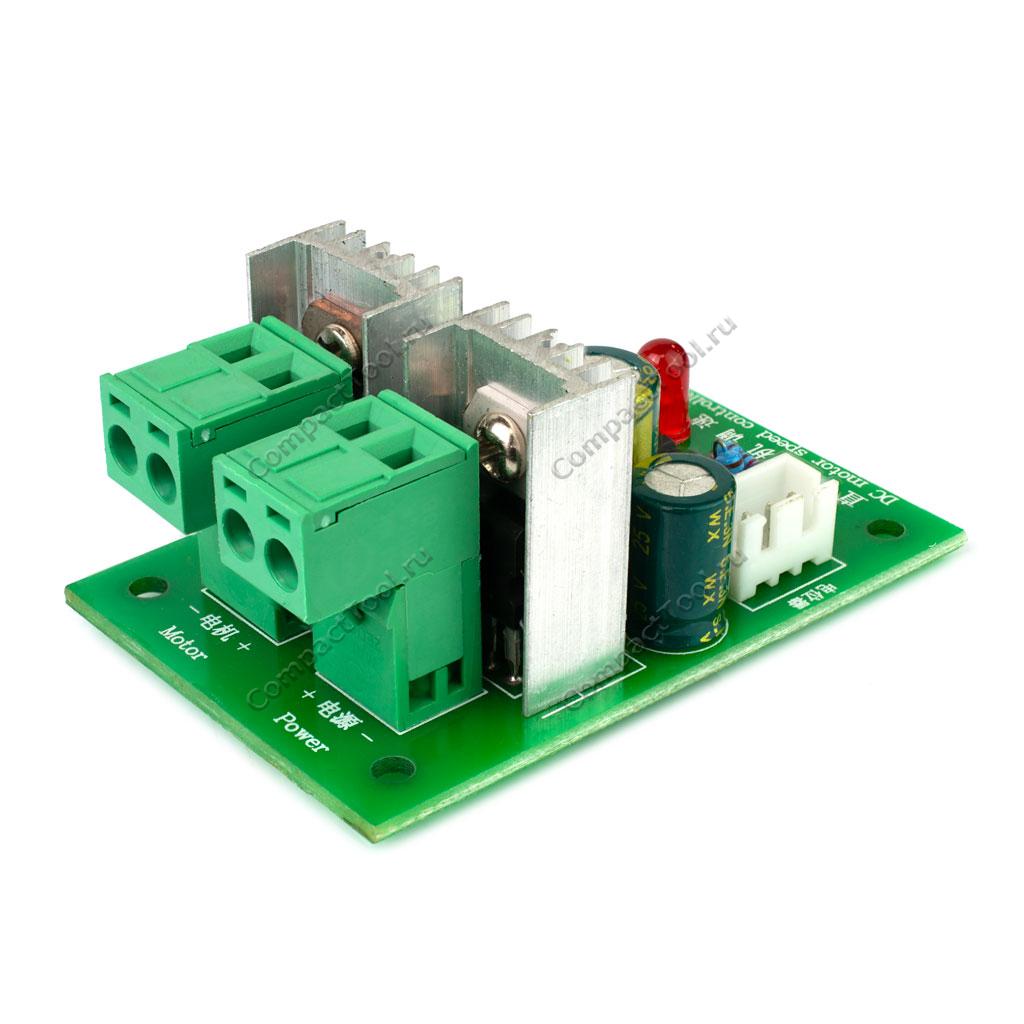

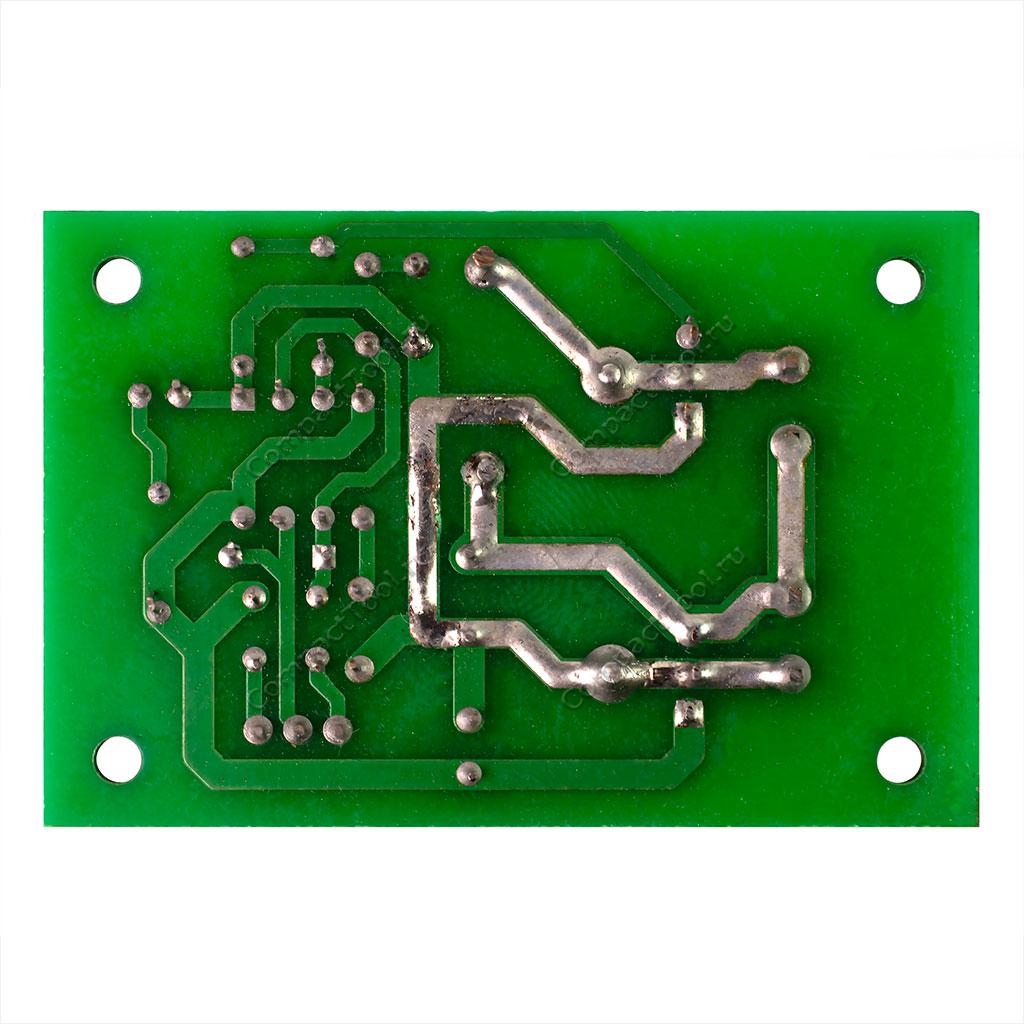

Регулятор оборотов двигателя 12В, 24В и 36В ШИМ

Цена:

370 р.
менее 500 шт.
Уже в корзине
Код товара: 12140
Оригинальное название:
12V 24V 36V 0-3A NE555 PWM DC Motor Speed Regulator Module

Описание товара

Компактный регулятор оборотов для коллекторного (щёточного) двигателя постоянного тока с выносным элементом ручного управления. ШИМ-решулятор работает в широком диапазоне напряжения 12~36В постоянного тока, используется метод широтно-импульсной модуляции (ШИМ) сигнала выходного напряжения. Максимальный допустимый ток нагрузки обозначен величиной 3А. В режимах пиковой загрузки может потребоваться дополнительное усиленное воздушное охлаждение модуля. Контроллер скорости мотора построен на широко распространённой микросхеме аппаратно программируемого таймера NE555P, питающейся от встроенного в плату 9-вольтового стабилизатора L7809.

Электронная схема ШИМ-регулятора представляет связку NE555P с силовым переключающим транзистором STP75NF75, которая выполняет функцию простого импульсного понижающего преобразователя с выходной мощностью до 100Вт. Генератор ШИМ работает с фиксированной частотой 500кГц. На выходе устройства формируются импульсы с напряжением, эквивалентным входному, и переменной скважностью (длительностью заполнения 1-го ШИМ-импульса). Регулировка скважности сигнала от 0 до 100% осуществляется вручную, с помощью однооборотного роторного потенциометра. Элемент управления ШИМ-регулятором посажен на 20см провод и соединяет с платой через 3-пиновый разъём. Возможность переключения направления вращения вала двигателя в настоящей моделе ШИМ-регулятора скорости мотора не реализована. А также, управление беcколлекторными (бесщёточными) двигателями не поддерживается.

Технические характеристики

  • Вид устройства: импульсный, понижающий, асинхронный, неизолированный
  • Рабочее напряжение: 12 ~ 36В постоянного тока DC
  • Диапазон регулировки выходного напряжения: 0 ~ 100%
  • Ток нагрузки, макс: 3А
  • ШИМ-контроллер: NE555P
  • Частота модуляции импульсов: 500кГц
  • Управление: роторный потенциометр на проводе 20см
  • Длина выносного шнура регулятора: 20см
  • Контактная группа: винтовые клеммы-терминалы Ø2мм
  • Светодиодный индикатор: рабочее состояние
  • Монтажные отверстия: 4 х Ø3мм
  • Температура эксплуатации: 0℃ ~ +70℃
  • Размеры платы: 56 х 36 х 23мм

Схема подключения





Примечание. На платах с маркировой контактов на упрощённом китайском, выход напряжения питания мотора обозначается символами 电机, а вход от источника питания — символами 电源.

Электрическая принципиальная схема ШИМ-регулятора скорости мотора 12В,24В,36В 3А NE555





Физические размеры, мм:
