RD-DPS5015 750Вт RuiDeng Цифровой понижающий DC-DC преобразователь

Технические характеристики

• Модель: RuiDeng RIDEN DPS5015
• Вид преобразователя: понижающий, импульсный, неизолированный, асинхронный
• Параметры входа

  • напряжение: 6.0 ~ 60 В DC
  • ток потребления: 0 ~ 15 А
• Параметры выхода

  • напряжение: 0 ~ 50 В DC
  • ток нагрузки: 0 ~ 15.0 А
  • мощность: 0 ~ 750 Вт
  • пульсация, размах амплитуды: 100 мВ (среднее)
• Эффективность, КПД: до 91%
• Понижающий контур
  • ШИМ-контроллер: TL594C
  • MOSFET-транзистор: AOD2810
  • частота преобразования: 50 кГц
• Функции измерения:
  • напряжение (В), шаг 0.01
  • сила тока (А), шаг 0.01
  • ёмкость/мощность (Вт), шаг 0.01 (<10.0Вт), 0.1 (>10Вт)
• Погрешность
  • выходное напряжение: ± 0.5%
  • выходной ток: ± 0.5%
• Экран: 1.44" цветной HD LCD
• Подсветка дисплея: 6 уровней яркости
• Управляющий контроллер: ARM Cortex-M3 STM32F100C8
• Память: 10 ячеек для сохранения или загрузки профилей с параметрами напряжения/тока, из них 2 - с быстрым доступом
• Интеллектуальная система активного охлаждения
• Защита:
  • превышение напряжения (OVP) на выходе
  • превышение силы тока (OCP) на выходе
  • превышение мощности (OPP) на выходе
  • ошибочная полярность источника электроэнергии на входе
  • перегрев системы свыше 80°С (OTP)
• Управление прибором: многофункциональные кнопки, поворотный энкодер
• Функция дистанционного управление: нет
• Поддерживаемые языки: китайский, английский
• Интерфейсы подключения источника питания и нагрузки: винтовые клеммы
• Рабочая температура: -10°С ~ 45°C
• Размеры
  • силовая плата: 93 х 72 х 42 мм
  • плата управления: 79 х 43 х 38 мм
• Вес брутто: 225г.

Комплектация изделия

• Модуль питания Ruideng RIDEN DPS5015 (силовая плата/управления плата) х 1шт
• Вкладыш-инструкция х 1 шт

Преобразователь напряжения постоянного тока — одно из самым популярных устройств, использующееся в радиолюбительстве для конструирования новых моделей радиотехники и электроники, модернизации и ремонта существующих электроприборов любой сложности. Преобразователи осуществляют изменения основных параметров входящей электроэнергии, трансформируют их из одних значений в другие. Благодаря своим возможностям, устройства преобразователей энергии позволяют запитывать схемы других разнообразных приборов или гаджетов от большинства унифицированных источников питания: сетевых адаптеров и блоков питания, любых вторичных источников электроэнергии - всевозможных аккумуляторных батарей. В современном мире без устройств преобразования энергии не обходится почти ни одна электронная схема.

Модель RD-DPS5015 представляет большую серию DPS уникальных импульсных DC-DC преобразователей, относящихся к подклассу маломощных понижающих источников питания от китайского разработчика Hangzhou Ruideng Technology. В устройстве Ruideng DPS5015 сочетаются самые современные аналого-цифровые технологии, высокое качество электронных компонентов и их сборка, а также презентабельный дизайн и комплектация продукта. Среди конкурентов преобразователь DSP5015 выделяется компактными размерами, простым, удобным управлением и обладает широким спектром применения. Построенный по классической схеме понижающего DC-DC преобразователя, DPS5015 оборудован многоуровневой системой самоконтроля и защиты, способен гарантировать персональную надёжность, стабильность и долговечную работоспособность при соблюдением правил технической эксплуатации.

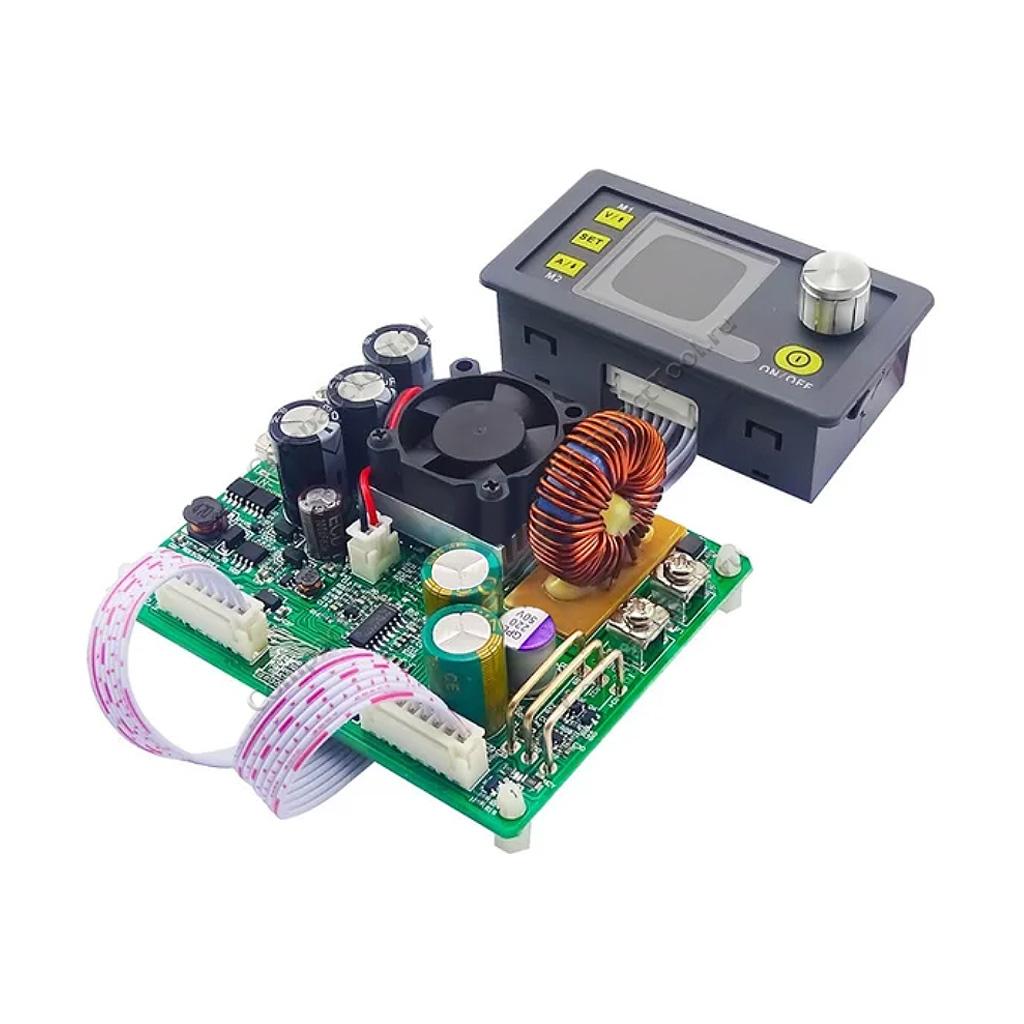

Внутреннее устройство преобразователя RuiDeng DPS5015

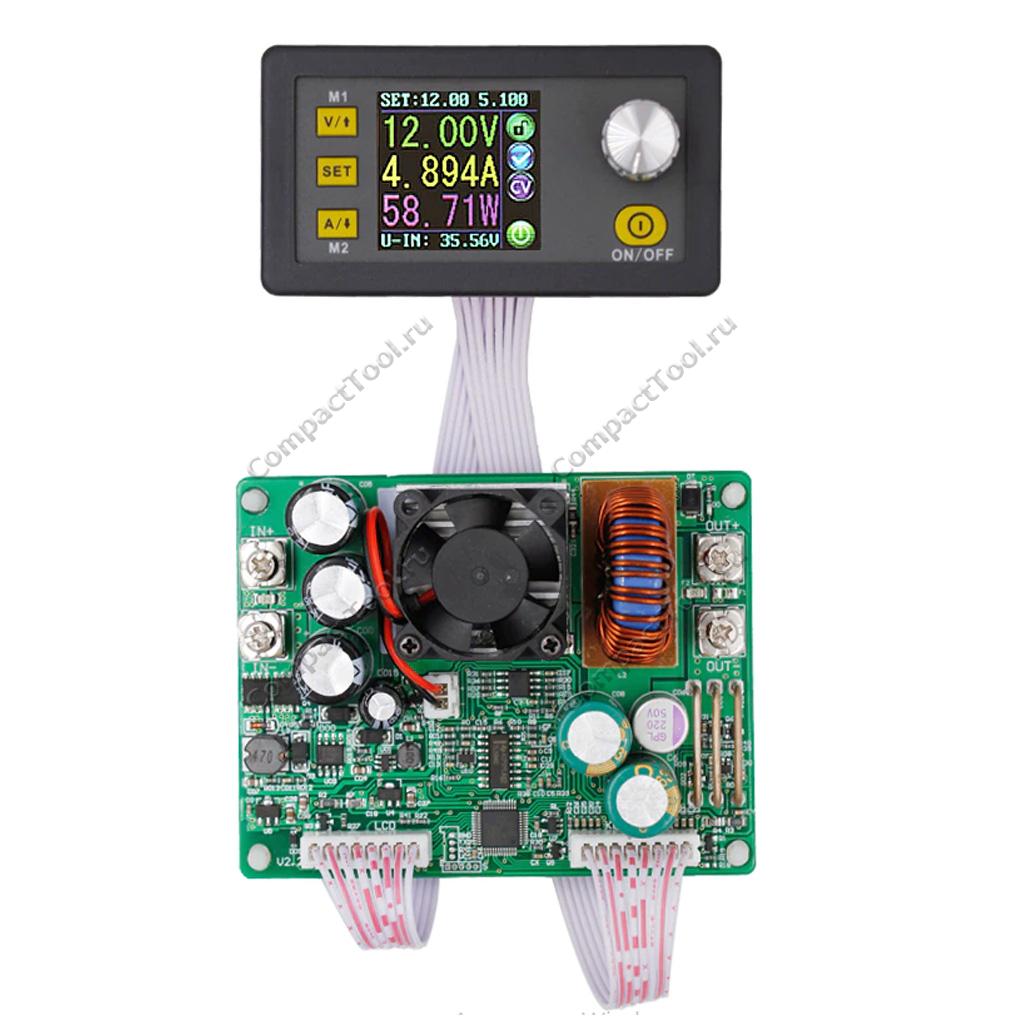

Преобразователь серии DPS 10-15А оснащается выносным блоком цифрового управления с большим 38-мм цветным дисплеем четырёхзначного вольтметра-амперметра, мягкой и плавной поворотной ручкой подстроечного энкодера с чётко ощущаемым шагом вращения, набором многофункциональных кнопок настройки параметров и переключения активных режимов прибора. За счёт проводного разделения на силовой блок и лицевую панель управления, легко интегрируется в состав любого промышленного или бытового оборудования. Устанавливаемый внутрь металлического корпуса, наделённого интеллектуальной системой охлаждения с набором сопутствующих крепёжных компонентов, специально разработанного производителем серии для DPS5015, принимает форму полноценного законченного устройства, имеющего двухсторонние наружные клеммы подключения внешнего источника питания и нагрузки.

Импульсный DC-DC преобразователь допускает работу с любым видом нерегулируемых источников напряжения от 6.0В до 60В и постоянного тока до 15А. На выходе преобразователь DPS5015 вырабатывает регулируемое напряжение в диапазоне 0 ~ 50В, предельная сила нагрузочного тока ограничена значением 15.1А. Топология понижающего преобразователя характеризуется необходимостью подачи на вход более высокого напряжения относительно получаемого на выходе. Минимальная разница составляет 1В или 10%. Уровень входного напряжения в понижающем преобразователе определяет верхнюю границу доступных выходных параметров.

Встроенный мощный 32-разрядный процессор STM32F100 Cortex-M3 с архитектурой ARM обеспечивает максимальную производительность и точность вычислений. Погрешность измеряемых значений не превышает 0.05 единицы любого параметра. На программное обеспечение контроллера возложена обработка результатов измерения характеристик электроэнергии интегрированных вольтметра и амперметра, с выводом актуальных данных на экран устройства. Вложенными в процессор алгоритмами ведётся подсчёт величины суммарного значения мощности. Во внутренней памяти понижающего DC-DC преобразователя реализован банк с доступом к 10 адресуемым ячейкам М0-М9, вовлечённых в функцию быстрого сохранения и загрузки профилей с выбранными значениями напряжения/тока.

Эффективность преобразователя RIDEN DPS5015

Мощность потребления от источника первичного питания в понижающем преобразователе выше чем на выходе — сказываются затраты энергии, необходимые для нормальной работы силовой части преобразователя. Вычитаемые 10-11% именуются эффективностью преобразования или КПД преобразователя, образуются от деления значений выходной мощности на входную. Величина КПД не постоянна, и может увеличиваться в зависимости от условий использования устройства. Пиковая выходная мощность DC-DC преобразователя DPS5015 составляет 750Вт, для достижения которой рекомендован внешний источник электроэнергии с выходом не менее 800Вт (например 60В и 13.3А).

Меню и настройки RuiDeng DPS5015

Программное меню RuiDeng DPS5015 позволяет настраивать прибор в различные удобные для работы режимы. В списке содержатся настройки стартовых параметров напряжения и тока, максимально разрешённых значений напряжения, тока и мощности, регулировка яркости экрана, управление ячейками памяти для обычных или быстросохраняемых/быстро-загружаемых профилей, управление активацией клемм выхода на момент включении питания или при выборе одного из профилей. Скрытое меню выбора вида коммуникации и настройки параметров сетевого подключения, запускается сочетанием определённых клавиш, указанных в руководстве.

Защитные функции RD-DPS5015

Надёжность и стабильность работы c DPS5015 обеспечивается многоуровневой защитой прибора с интеллектуальным контролем.

• Ручное и программное управление включением/отключением подачи электроэнергии на клеммы выхода
• Блокировка ручного управления в сессиях дистанционной проводной или беспроводной связи
• Встроенный температурный датчик в паре с небольшим вентилятором системы охлаждения, стартующий при внутреннем нагреве силовой части свыше 45°С, или при выработки тока нагрузки более 10А
• Ручная/программная регулировка со стабилизацией пограничных параметров напряжения (OVP), тока (OCP), и мощности (OPP), с отключением клемм выхода для защиты устройства нагрузки
• Предохранители 20A во входном и выходном контурах преобразователя от токов короткого замыкания

Физические размеры DPS5015-USB-BT, мм

Техническая документация

1. Руководство пользователя преобразователя серии DPS/DPH (PDF, англ.)
