RD-DPS3012 384Вт RuiDeng Цифровой понижающий DC-DC преобразователь

Технические характеристики

• Модель: RuiDeng RIDEN DPS3012
• Вид преобразователя: понижающий, импульсный, неизолированный, асинхронный
• Параметры входа

  • напряжение: 6.0 ~ 40 В DC
  • ток потребления: 0 ~ 13 А
• Параметры выхода

  • напряжение: 0 ~ 32 В DC
  • ток нагрузки: 0 ~ 12.0 А
  • мощность: 0 ~ 384 Вт
  • пульсация, размах амплитуды: 100 мВ (среднее)
• Эффективность, КПД: до 91%
• Понижающий контур
  • ШИМ-контроллер: TL594C
  • MOSFET-транзистор: AOD2810
  • частота преобразования: 50 кГц
• Функции измерения:
  • напряжение (В), шаг 0.01
  • сила тока (А), шаг 0.01
  • ёмкость/мощность (Вт), шаг 0.01 (<10.0Вт), 0.1 (>10Вт)
• Погрешность
  • выходное напряжение: ± 0.5%
  • выходной ток: ± 0.5%
• Экран: 1.44" цветной HD LCD
• Подсветка дисплея: 6 уровней яркости
• Управляющий контроллер: ARM Cortex-M3 STM32F100C8
• Память: 10 ячеек для сохранения или загрузки профилей с параметрами напряжения/тока, из них 2 - с быстрым доступом
• Интеллектуальная система активного охлаждения
• Защита:
  • превышение напряжения (OVP) на выходе
  • превышение силы тока (OCP) на выходе
  • превышение мощности (OPP) на выходе
  • неверная полярность напряжения на входных контактах
  • перегрев системы свыше 80°С (OTP)
• Управление прибором: многофункциональные кнопки, поворотно-нажимной энкодер
• Функция дистанционного управление: нет
• Поддерживаемые языки: английский
• Интерфейсы подключения источника питания и нагрузки: винтовые клеммы
• Рабочая температура: -10°С ~ 45°C
• Размеры
  • силовая плата: 93 х 72 х 42 мм
  • плата управления: 79 х 43 х 38 мм
• Вес брутто: 225г.

Комплектация изделия

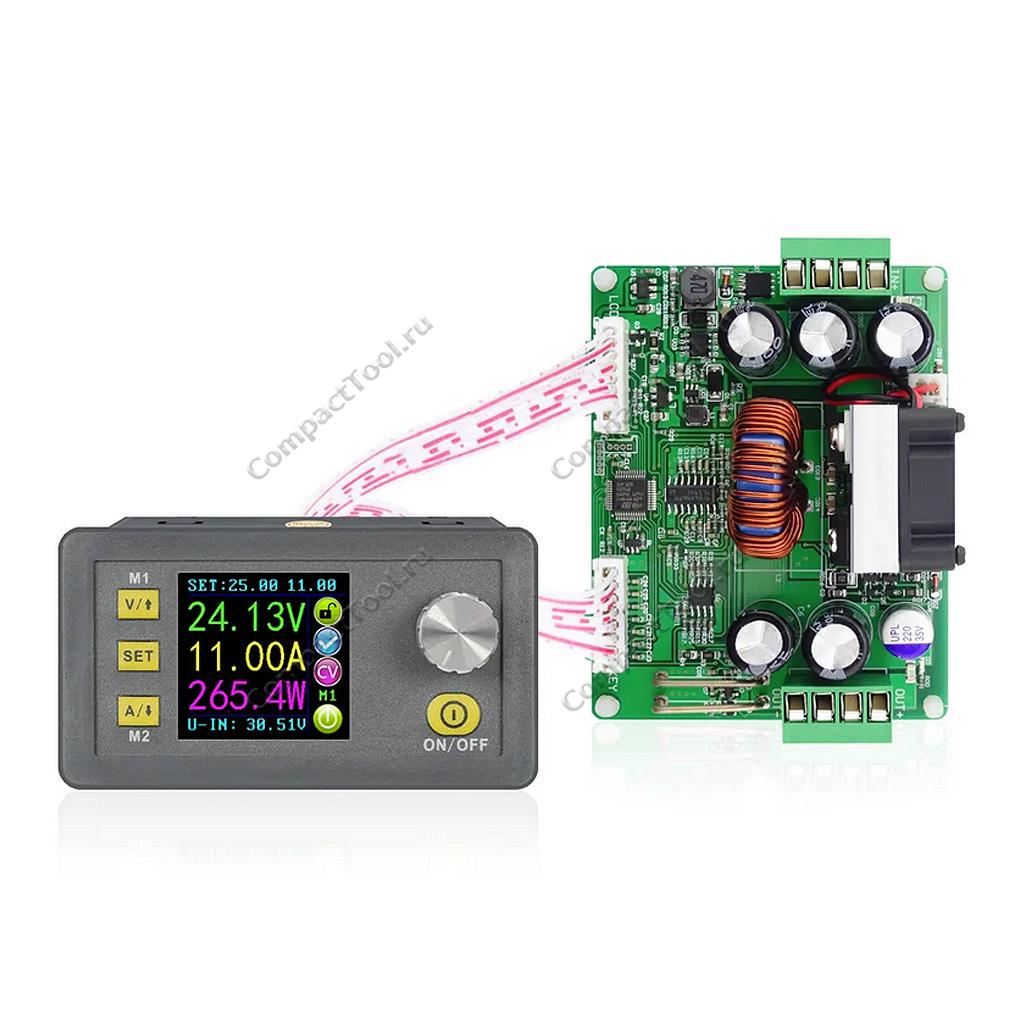

• 1x Cиловая плата Ruideng RIDEN DPS3012

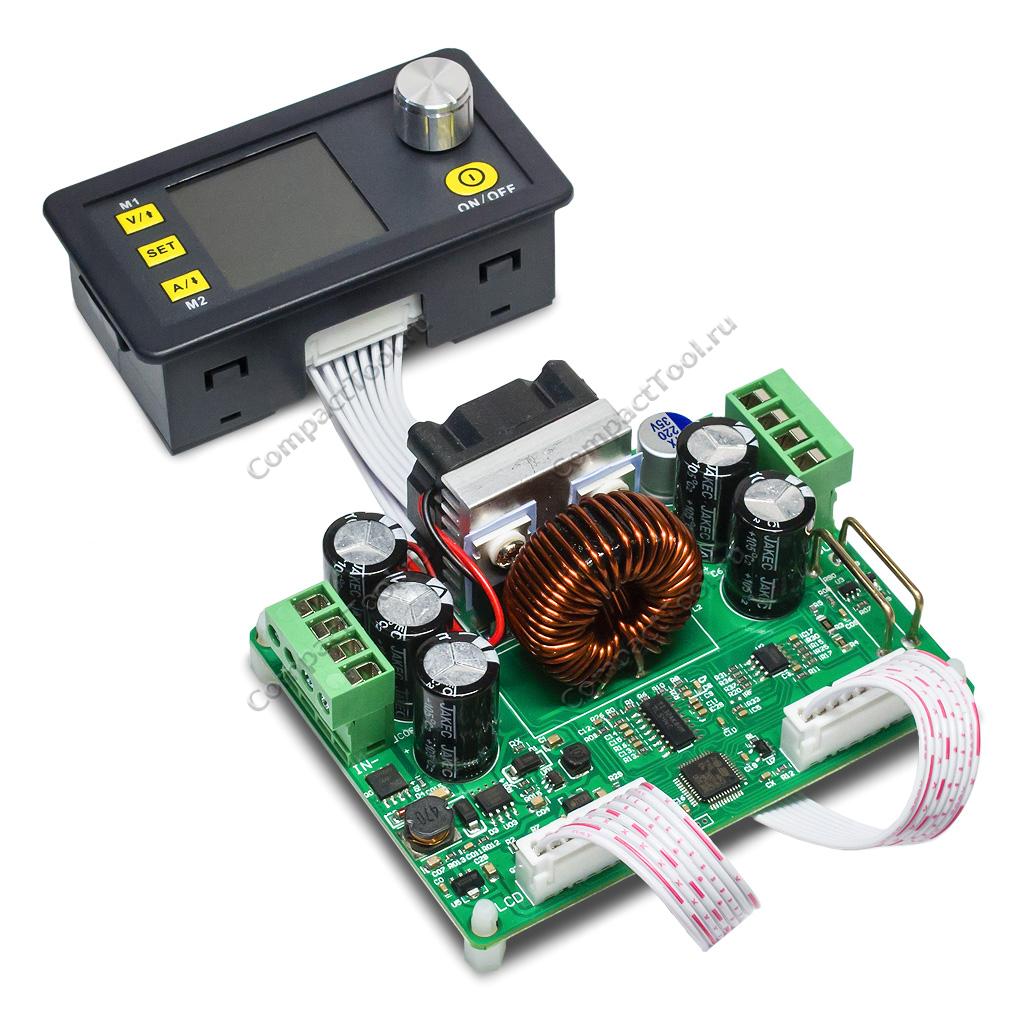

• 1x Модуль управления силовой платой Ruideng RIDEN DPS3012
• 1х Инструкция пользователя

Преобразователь напряжения постоянного тока — одно из самым популярных устройств, использующееся в радиолюбительстве для конструирования новых моделей радиотехники и электроники, модернизации и ремонта существующих электроприборов любой сложности. Преобразователи осуществляют изменения основных параметров входящей электроэнергии, трансформируют их из одних значений в другие. Благодаря своим возможностям, устройства преобразователей энергии позволяют запитывать схемы других разнообразных приборов или гаджетов от большинства унифицированных источников питания: сетевых адаптеров и блоков питания, любых вторичных источников электроэнергии - всевозможных аккумуляторных батарей. В современном мире без устройств преобразования энергии не обходится почти ни одна электронная схема.

Модель RD-DPS3012 представляет крупную серию DPS импульсных DC-DC преобразователей в уникальном дизайне, относящихся к подклассу маломощных понижающих источников питания от китайского разработчика Hangzhou Ruideng Technology. В устройстве Ruideng DPS3012 сочетаются самые современные цифровые и аналоговые технологии, высокое качество электронных компонентов и их сборка, а также презентабельный вид и комплектация продукта. Преобразователь DPS3012 выделяется среди конкурентов компактными размерами, простым, удобным управлением и обладает широким спектром применения. Построенный по классической схеме понижающего DC-DC преобразователя, DPS3012 оборудован многоуровневой системой самоконтроля и защиты, способен гарантировать надёжность, стабильность и долговечную работоспособность при должном соблюдением правил технической эксплуатации.

Внутреннее устройство преобразователя RuiDeng DPS3012

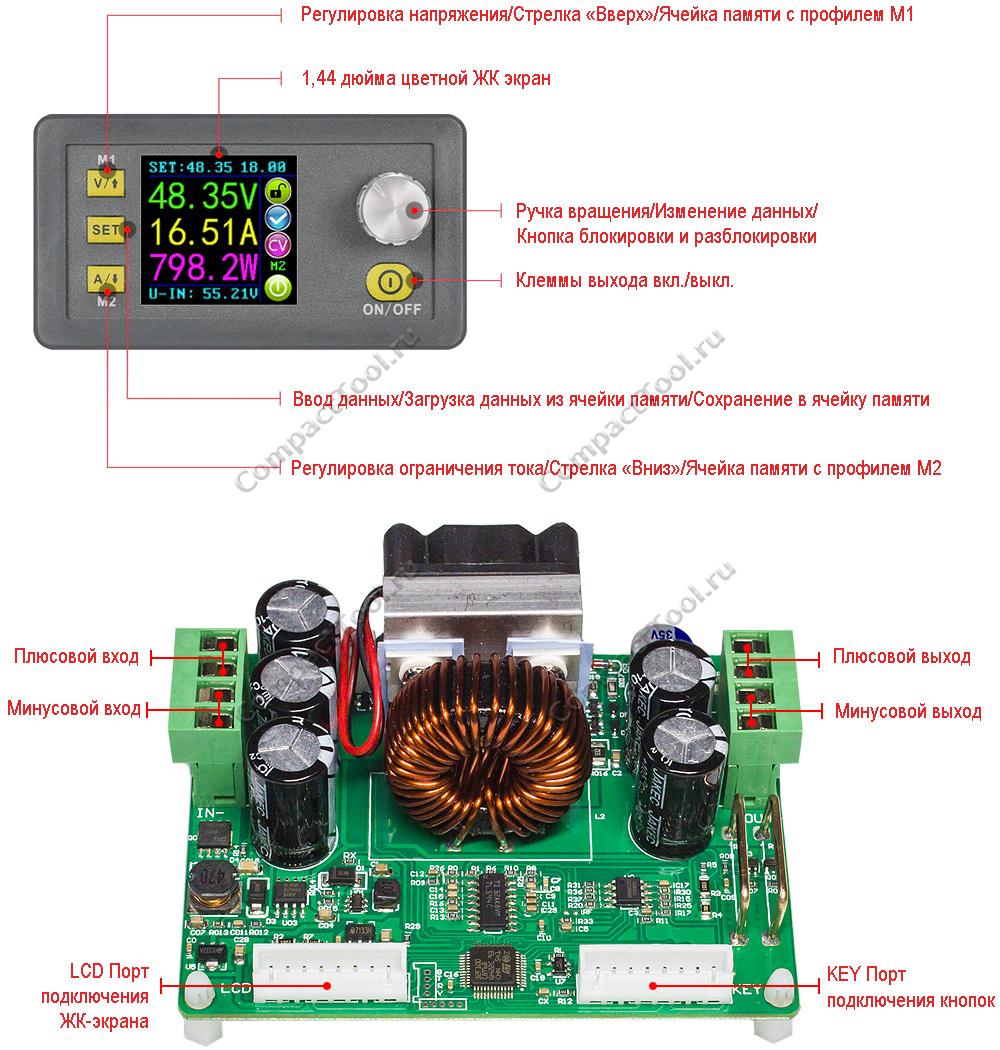

Преобразователь DPS3012 оснащается выносным блоком цифрового управления с большим 38-мм цветным дисплеем четырёхзначного вольтметра-амперметра, вращаемой ручкой энкодера с мягким, плавным ходом и чётко ощущаемым шагом, а также набором многофункциональных кнопок настройки параметров и переключения активных режимов прибора. За счёт проводного разделения на силовой блок и лицевую панель управления, легко интегрируется в любое промышленное или бытовое оборудование. Может быть использован в проектах сборки лабораторных источников питания с системой температурного контроля над собственной электрической схемой. DC-DC преобразователь RIDEN DPS3012 также полностью совместим с корпусами, специально разработанными производителем RuiDeng для серии DPS, придающими форму и внешний вид полноценного законченного устройства, имеющего двухсторонние наружные клеммы подключения первичного источника питания и нагрузки.

Импульсный DC-DC преобразователь DPS3012 совместим с любым видом источника электроэнергии, обладающего выходными параметрами напряжения 6 ~ 40В и постоянного тока до 13А. DPS3012 выполняет преобразование входной энергии в регулируемые параметры выходного напряжения 0 ~ 32В и тока 0 ~ 12.1А. Топология понижающего преобразователя характеризуется необходимостью подачи на вход более высокого напряжения относительно получаемого на выходе. Минимальная разница составляет 1В или 10%. В понижающем преобразователе уровень входного напряжения определяет верхнюю границу параметра выходного напряжения.

Встроенный мощный 32-разрядный процессор STM32F100 Cortex-M3 с архитектурой ARM обеспечивает максимальную производительность и точность вычислений. Погрешность измеряемых значений не превышает 0.5 единицы для любого параметра. На программное обеспечение контроллера возложена обработка результатов измерения характеристик электроэнергии функций вольтметра и амперметра, с выводом актуальных данных на экран устройства. Алгоритмами процессора выполняется подсчёт величины суммарного значения мощности. Во внутренней памяти понижающего DC-DC преобразователя реализован банк из 10 адресуемых ячеек с именами М0-М9, доступных пользователю в функции быстрого сохранения/загрузки профилей с запрограммированными значениями напряжения/тока.

Эффективность преобразователя RIDEN DPS3012

Мощность потребления энергии от первичного источника напряжения для DPS3012 больше мощности, доступной на его выходе — некоторая часть энергии необходима понижающему преобразователю для нормальной работы силовой части и блока управления. Процентное соотношение величины выходной мощности относительно входной именуется эффективностью преобразования, может достигать высоких показателей до 91%. Величина КПД не постоянная, и может варьироваться в меньшую сторону в зависимости от условий использования устройства. Пиковая выходная мощность DC-DC преобразователя DPS3012 составляет 384Вт, для достижения которой рекомендован внешний источник электроэнергии с выходом не менее 450Вт (например 36В и 12.5А).

Меню и настройки RuiDeng DPS3012

Программное меню RuiDeng DPS3012 позволяет настраивать преобразователь в различные удобные для работы режимы. В списке содержатся настройки стартовых параметров напряжения и тока, максимально разрешённых значений напряжения, тока и мощности, регулировка яркости экрана, управление ячейками памяти для обычных или быстро-сохраняемых/быстро-загружаемых профилей, управление активацией клемм выхода на момент включении питания или при выборе одного из профилей. Скрытое меню выбора вида коммуникации и настройки параметров сетевого подключения запускается сочетанием определённых клавиш, указанных в руководстве.

Функции защиты Ruideng DPS3012

Надёжность и стабильность работы DPS3012 обеспечивается многоуровневой защитой прибора.

• Ручное и программное управление включением/отключением подачи электроэнергии на клеммы выходного напряжения
• Блокировка ручного управления в сессиях дистанционной проводной или беспроводной связи
• Встроенный температурный датчик в паре с небольшим вентилятором системы охлаждения, стартующий при внутреннем нагреве силовой части свыше 45°С, или при выработки тока нагрузки более 10А
• Ручная/программная регулировка со стабилизацией ограничивающих параметров напряжения (OVP), тока (OCP), и мощности (OPP), с отключением выходных клемм для защиты DC/DC-регуятора и нагрузки
• Предохранители 20A во входном и выходном каскадах преобразователя от токов короткого замыкания

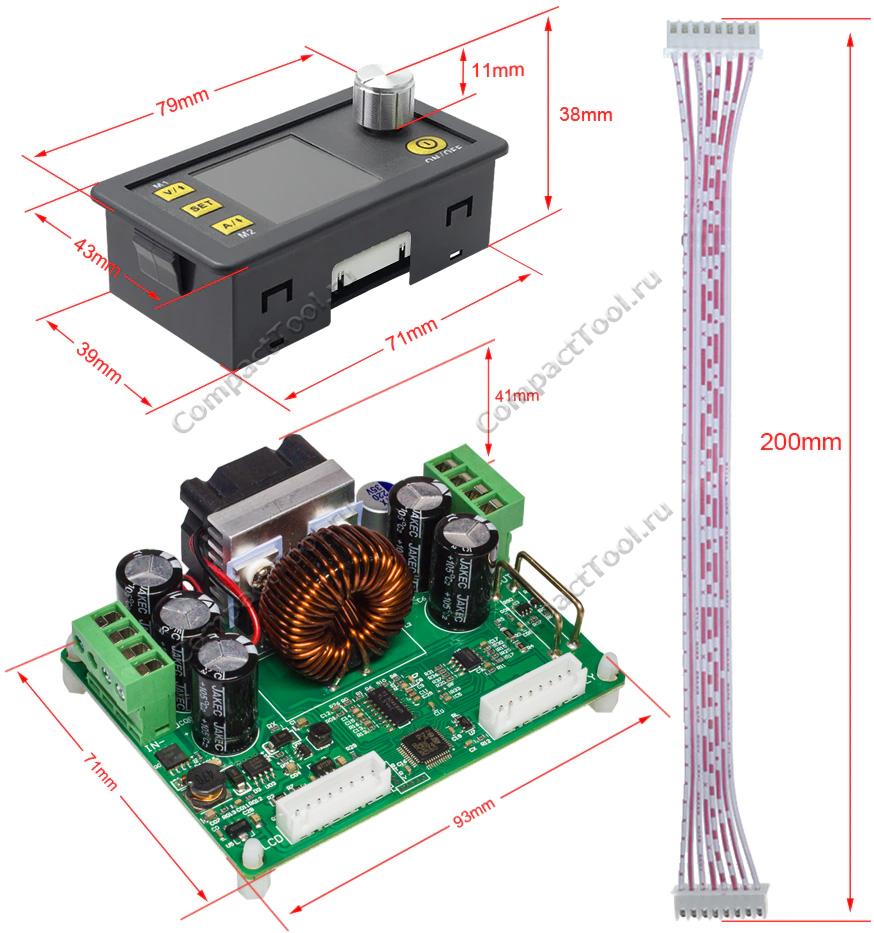

Физические размеры DPS3012, мм

Документация

1. Руководство пользователя преобразователя серии DPS/DPH (PDF, англ.)
