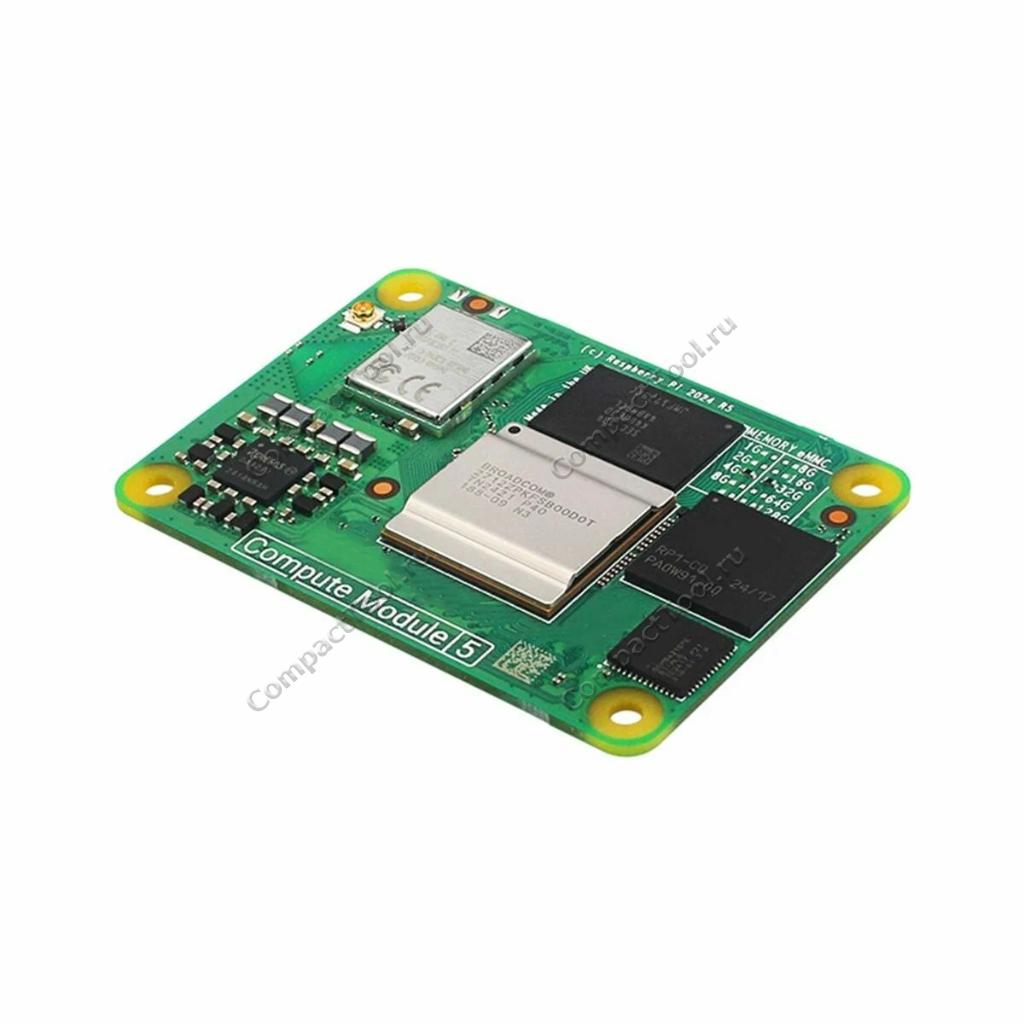

Raspberry Pi CM5 8GB RAM, 32GB eMMC 2450GHz Wi-Fi Bluetooth 5.0

Вычислительный модуль Raspberry Pi CM5 8GB RAM, 32GB eMMC, 2450GHz Wi-Fi, Bluetooth 5.0

Спецификация

• Модель: Raspberry Pi Compute Module 5 (CM5108032)
• Обратная совместимость
  • CM1, CM3: нет
  • CM4: частичная, изменения в распиновке 24 контактов
• Энергопотребление: напряжение 5В DC, ток до 5A, поддерживается USB PD 5В
• Логика и периферия: 3.3В/1.8В (макс 3.6В)
• Процессор: Broadcom BCM2712, 4-ядерный 64-разрядный Arm Cortex-A76 (Armv8) с частотой 2.4ГГц
• Графическое ядро, видеоускоритель: VideoCore VII 3D 800МГц с поддержкой OpenGL 3.1 и Vulkan 1.2
• Мультимедиа: декодер HEVC 4Kp60
• Память
  • ОЗУ: 8ГБ LPDDR4-4266 SDRAM с коррекцией ошибок (ECC) K4UBE3D4AB-MGCL
  • ПЗУ: 32ГБ eMMC 5.1 flash
• Радиомодуль: BCM43455 (RPi-RM0), WiFi 5 / Bluetooth 5 BLE
• Антенна: интегрированная (PCB) или опциональная внешняя (разъём iPEX/U.FL), с возможностью программного переключения
• Проводная связь: 1 ГБит Ethernet с поддержкой IEEE 1588
• Коммуникационные коннекторы: 2х 100-контактных разъёма Hirose DF40C-100DS-0.4V
• Интерфейс
  • Выводы общего назначения GPIO: 28
    • шина UART: до 5
    • шина I2C: до 5
    • шина SPI: до 5
    • шина SDIO: 1
    • RGB888 DPI: 1, 24-битный, параллельный, для подключения дополнительного дисплея
    • шина I2S: 1
    • каналы ШИМ: до 2
    • таймеры GPCLK: до 3
  • Порт USB 2.0: x1, скорость до 480Мб/сек
  • Порт PCIe x1 Gen2 (Host): x1, скорость до 5Гб/сек
  • Видео высокой чёткости HDMI V2.0: x2 c поддержка 4Kp60 на обоих портах одновременно
  • Порт MIPI 4-полосный: х2 (DSI/CSI-2)
• Монтажные отверстия: 4 × М2.5
• Температура эксплуатации: от -20°C до +85°C
• Наработка на отказ: 143 000 часов
• Размер модуля: 55 х 40 х 4.7мм
• Вес: 13.3 г.
• Цикл производства: выпуск Raspberry Pi Compute Module 5 (CM5) запланирован до января 2036 года

Raspberry Pi Compute Module 5 представляет пятое поколение полноценных ультракомпактных модульных компьютеров, предназначенных для разработки и производства встраиваемых приложений. Compute Module 5 обладает вычислительной мощностью, покрывающей множество задач управления и автоматизации в сферах промышленности и коммерции. Вычислительный модуль CM5 полностью аналогичен по производительности Raspberry Pi 5 и оснащён самыми новейшими компонентами, включая обновлённый высокопроизводительный процессор Broadcom BCM2712 с улучшенным графическим ядром VideoCore VII, более быструю память LPDDR4-4266 и два канала USB 3.0 с высокоскоростной передачей информации до 5Гбит/сек. RPI CM5 удобен полным отсутствием периферийных портов и отличается от классической модели значительно меньшими размерами и весом платы. Raspberry Pi CM5 комплектуется двумя универсальными 100-контактными коннекторами, упрощающими интеграцию в оборудование любого форм-фактора и обеспечивающими прямой доступ ко всем имеющимся цифровым интерфейсам и линиям питания модуля.

Модель CM5108032 одноплатного компьютера Raspberry Pi Compute Module 5 располагает встроенной памятью 8ГБ ОЗУ и 32ГБ ПЗУ eMMC 5.1, использующуюся в роли хранилища данных и загрузки ОС. Поддерживается подключение до двух камер или дисплеев с интерфейсом MIPI DSI/CSI. Модуль RPi CM5 способен декодировать и выводить двухканальное видео высокой чёткости в разрешении 4K через интерфейс HDMI 2.0. Предусматривается возможность подключения как к проводным сетям Ethetnet 1GB, так и к беспроводным сетям Wi-Fi 5 / Bluetooth 5.0 BLE. Однополосная шина PCIe 2.0 позволяет взаимодействовать с устройствами SSD, NVME, LTE-модемами, картами расширения и другими совместимыми продуктами. Дизайн CM5 повторяет ранее вышедший модуль CM4. Молуль RPi Compute Module 5 имеет частичную обратную совместимость с CM4 из-за введённых изменений в распиновке контактов коммуникационных разъёмов (см. спецификацию CM5 Приложение C).

Расположение компонентов модуля CM5 Raspberry Pi



Физические размеры, мм
