Этот комплект проекта уличного многофункционального шлюза с LoRaWAN — превосходный пример, демонстрирующий высокие достижения современной технологии модульного конструирования радиотехнических устройств. RAK7391 универсальная несущая плата Compute Module 4 (CM4) с дизайном модульного наполнения разработана RAKwireless, производится в компактном форм-факторе Mini-ITX. Несущая плата CM4 RAK7391 входит в новую серию продуктов RAKwireless WisGate Connect, "заточена" под совместную работу с вычислительными модулями Raspberry Pi Compute Module 4 совместно с вариативным набором встраиваемого оборудования RAKwireless. Плата RAK7391 позволяет создавать промышленные шлюзы с использованием существующих модулей RAK RS485-ModBus, 4-20мА, 0-5В или цифрового ввода-вывода, граничные шлюзы или автономные шлюзы для приватных сетей LoRaWAN.
RAK7391 WisGate Connect несущая плата Compute Module 4 CM4 обладает большим потенциалом в вопросе многообразия технических характеристик и реализуемого функционала конечного приложения: поддерживаются любые модули семейства CM4, в том числе бюджетные версии RPi CM4 Lite. А также имеется несколько слотов для установки радиомодулей серии WisLink и модулей WisBlock. В дополнение, несущая плата RAK7391 содержит несколько аппаратных интерфейсов: HDMI, 1ГБ Ethernet c опциональной функцией PoE, 2.5ГБ Ethernet, USB2 и USB3, mPCIe, CSI, DSI, M.2 B-Key до 2280, коннекторы WisConn для модулей WisBlock и коннектор 40pin GPIO. Система питания RAK7391 оснащена разъёмами DC и Phoenix. Для контроля и управления рабочей температуры процессора CM4 предусмотрен отдельный порт подключения вентилятора охлаждения.

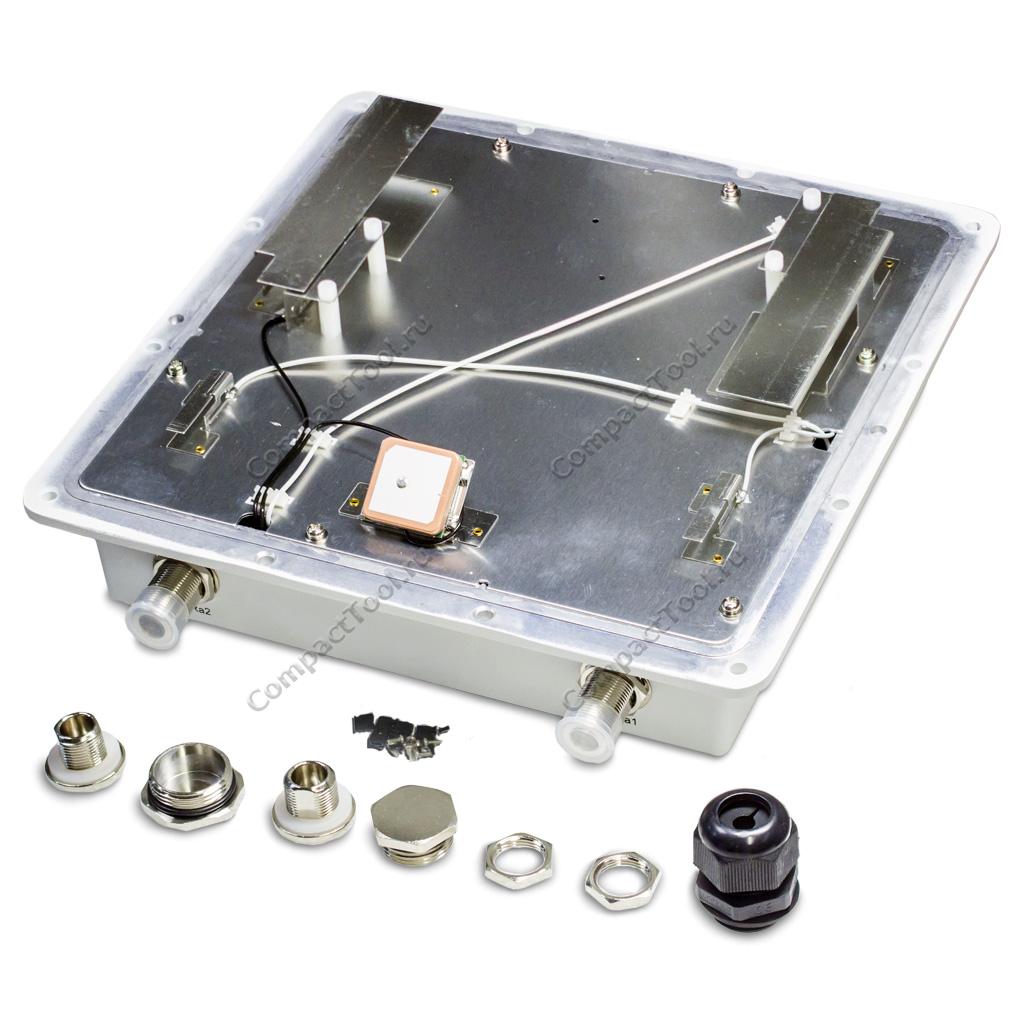

В настоящую комплектацию RAK7391 несущей платы RPi CM4 для разработки проекта базовой радиостанции LoRaWAN включены следующие компоненты: вычислительный модуль Raspberry Pi CM4 с 4ГБ ОЗУ / 32ГБ ПЗУ, уличный защитный корпус из прочного алюминиевого сплава, антенная плата, двухмодульный 16-канальный маршрутизатор RAK5148 PCIe LoRa и модуль питания RAK9063A PoE Hat.

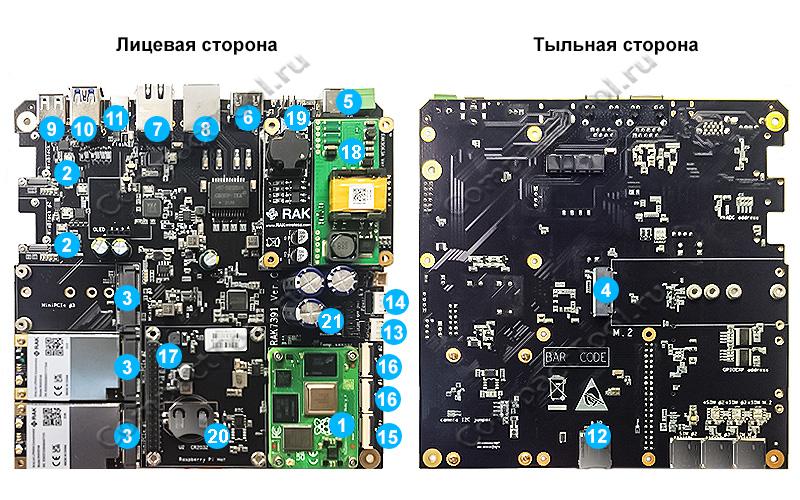

Аппаратные интерфейсы и компоненты RAK7391
Программное обеспечение
Для продуктов RAKwireless WisGate Connect разработан специальный дистрибутив Linux под названием RAKPiOS, который является ответвлением от оригинального Rapsberry Pi OS со всеми необходимым драйверами для использования устройства, некоторыми изменениями безопасности, вспомогательными скриптами и установленным по умолчанию приложением Docker. Программный интерфейс rackpios-cli предлагает возможность настройки сети с развёртыванием нескольких сервисов IoT из списка контейнеров Docker, доступных на устройстве.
RAK7391 WisGate Connect cовместимость оборудования

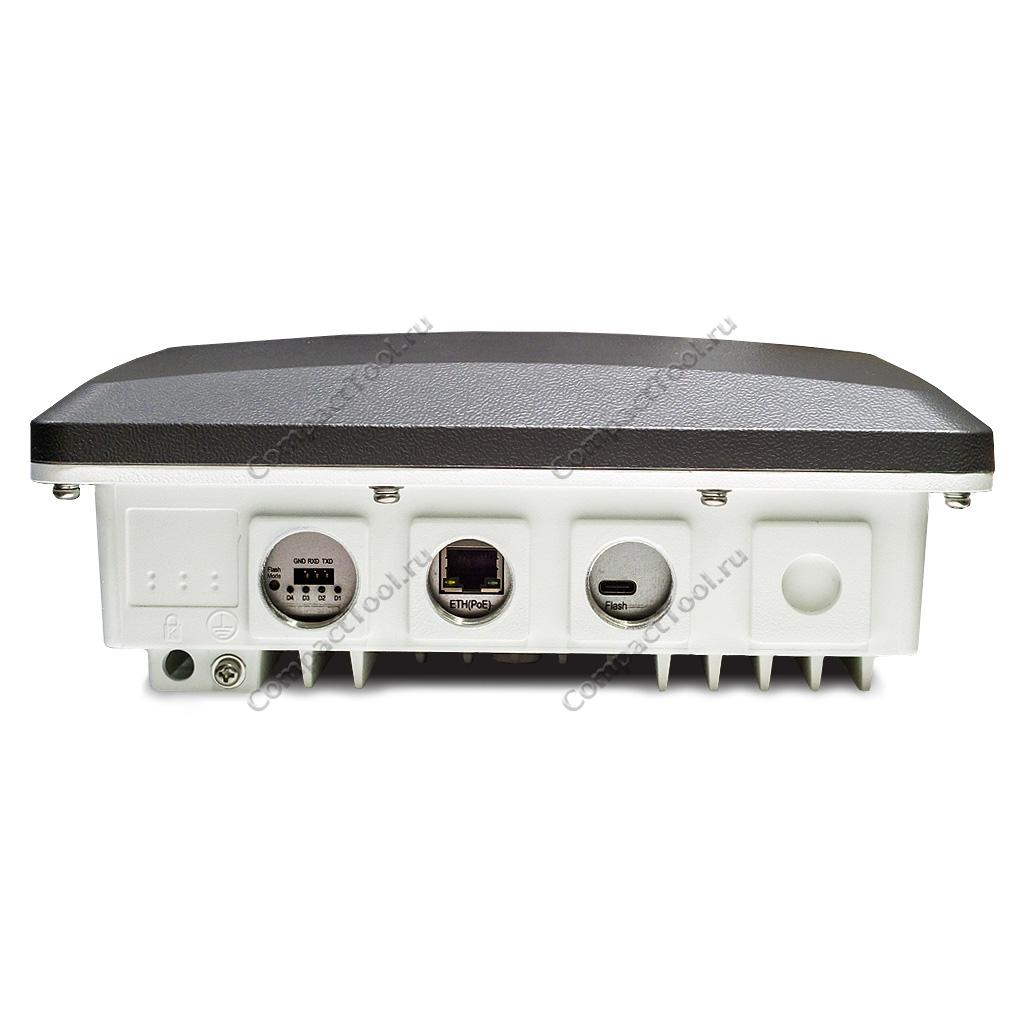

| Компонент | Совместимость |
| Compute Module 4 | Любая модель, Lite и не-Lite версия |
| Радиатор CM4 | Рекомендуется, но не обязателен Не совместимо с комнатным алюминиевым корпусом Корпус используется в качестве радиатора |
| Поддержка PoE | Опционально (RAK9063A) Входит в набор с уличным корпусом |
| Экран OLED | Опционально (RAK1921) Входит в набор с домашним корпусом |
| Доступность коннекторов | Все коннекторы доступны кроме уличного корпуса, в котором снаружи имеется доступ только к 1ГБ Ethernet, Type-C и отладочной консоли |
| MiniPCIe Слот#1 | RAK2247-SPI/USB LoRaWAN концентратор RAK2287-SPI/USB LoRaWAN концентратор (опциональная поддержка GPS) RAK5146-SPI/USB LoRaWAN концентратор (опциональная поддержка GPS) RAK8213 EG95-E/NA LTE модуль Miromico Mioty EdgeCard Z-Wave.Me mPCIe |
| MiniPCIe Слот#2 | RAK2247-SPI/USB LoRaWAN концентратор RAK2287-SPI/USB LoRaWAN концентратор RAK5146-SPI/USB LoRaWAN концентратор RAK8213 EG95-E/NA LTE модуль Miromico Mioty EdgeCard Z-Wave.Me mPCIe |
| MiniPCIe Слот#3 | RAK2247-SPI/USB LoRaWAN концентратор RAK2287-SPI/USB LoRaWAN концентратор RAK5146-SPI/USB LoRaWAN концентратор RAK8213 EG95-E/NA LTE модуль WiFi6 модули (с адаптером M.2/MiniPCIe) 1/2 канальный конвертер MiniPCIe/SATA Miromico Mioty EdgeCard Z-Wave.Me mPCIe |
| WisBlock Слот#1 и WisBlock Слот#2 | Все модули WisBlock совместимы (в настоящее время не все поддерживаются программно) |
| Raspberry Pi Hat коннектор (40pin GPIO) | WiFi модуль Alpha Network WiFi HaLow Hat Сторонние модули Raspberry Pi HAT c максимальной физической высотой (не включая коннектор и толщину печатной платы):
|

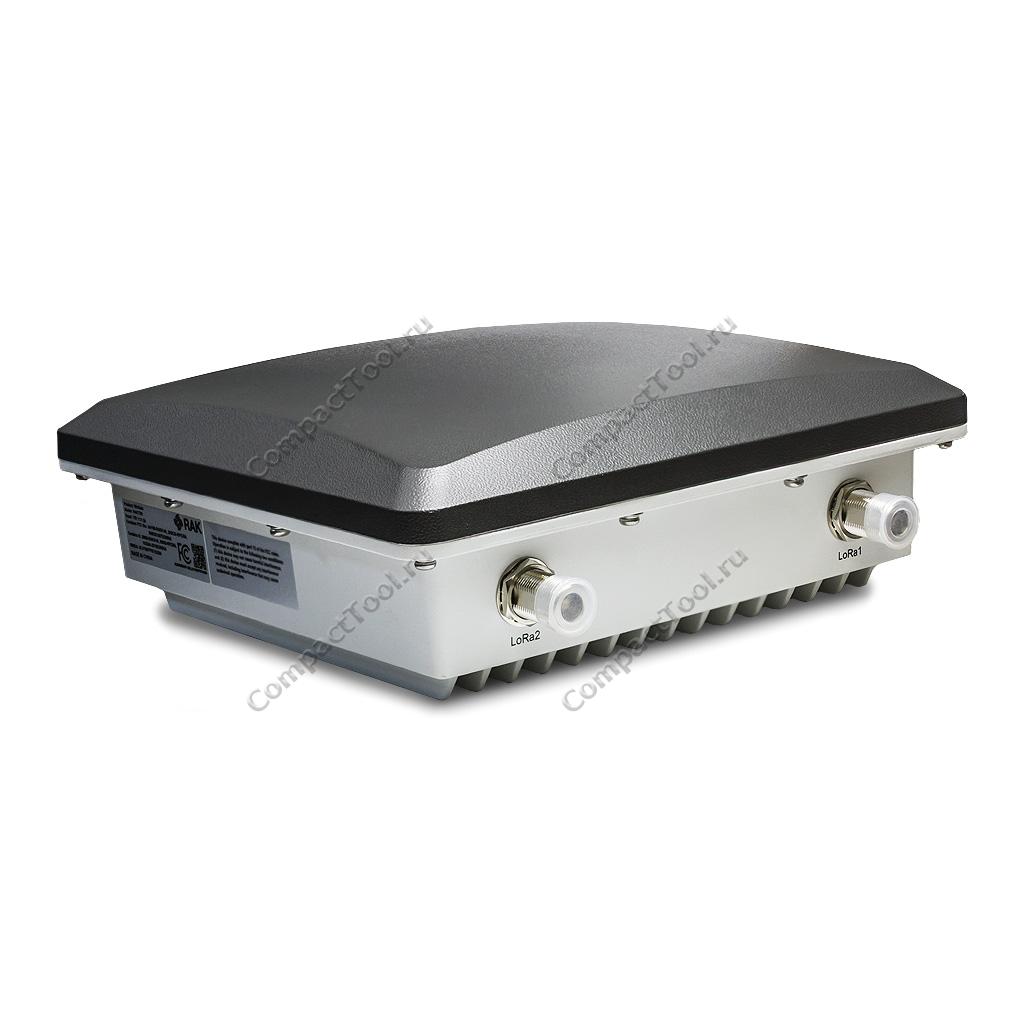

| M.2 Слот | Модули 4G (EM060K-GL) Модули 5G (RM520N-GL, RM505Q) Конвертер M.2/SATA до 5 каналов M.2 B-key NVMe диск (не SATA) |
| Антенные коннекторы | 2x коннектора iPEX/SMA включено с домашним корпусом До 6х коннекторов SMA/RP-SMA в домашнем корпусе 2х коннектора iPEX/Type-N с уличным корпусом |
| Антенная плата (GPS/LTE/WiFi/BT) | Опционально, только с уличным корпусом |
