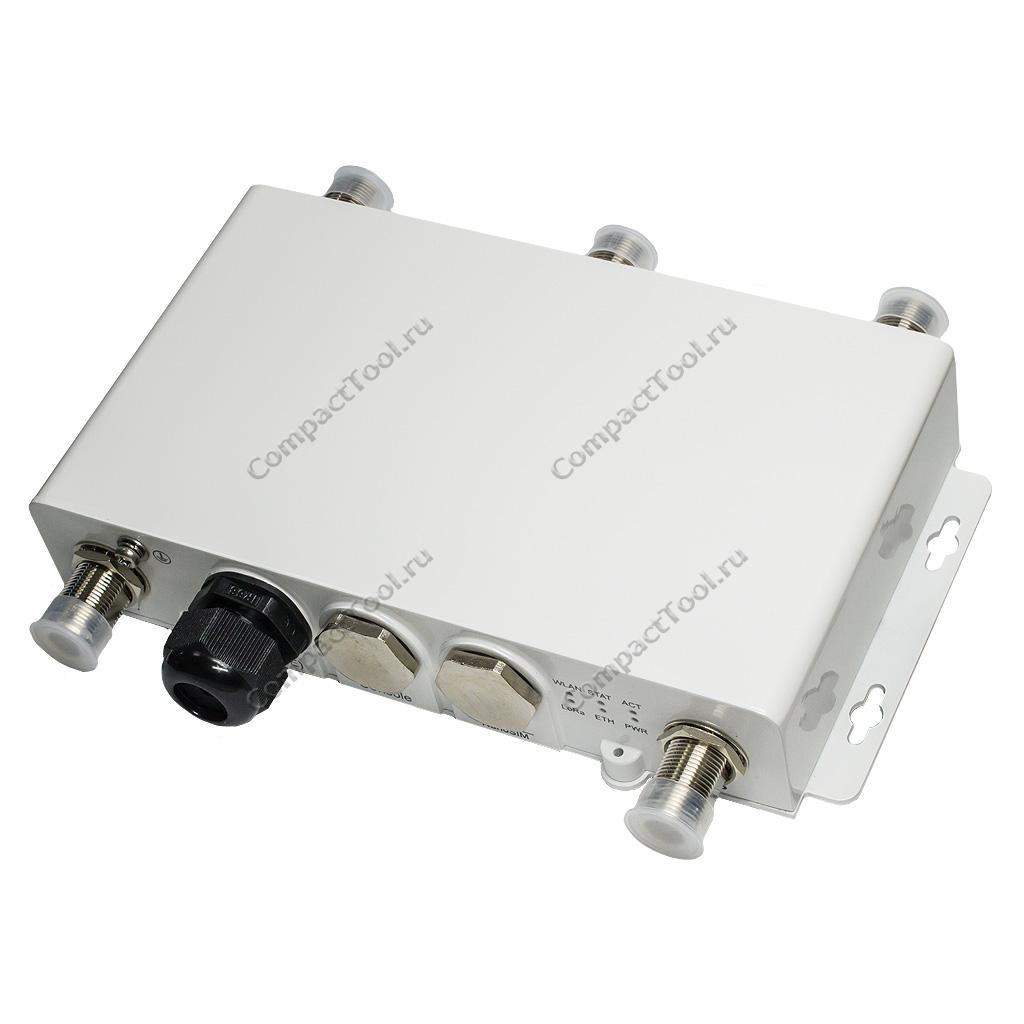

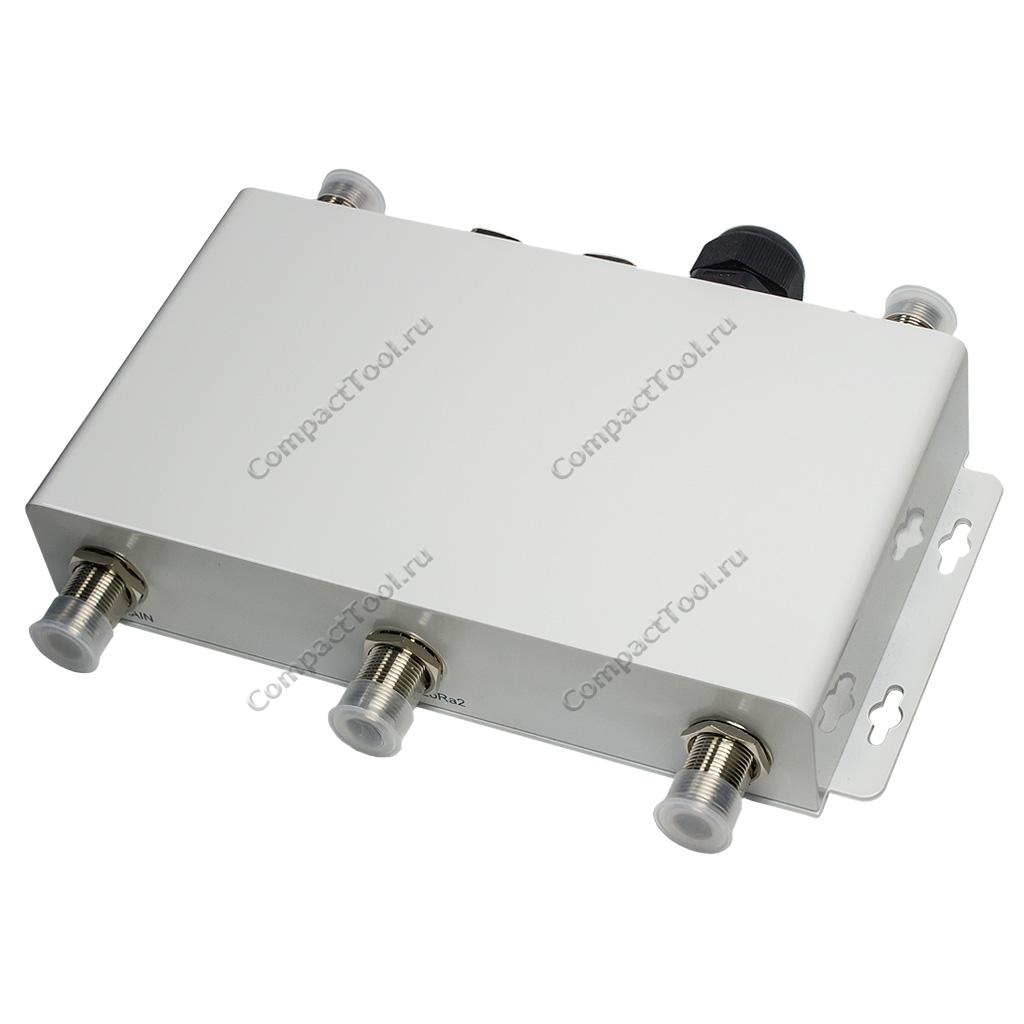

RAK7240CV2 WisGate Edge Prime Шлюз концентратор 8-канальный EU868 LoRa 4G LTE GPS WiFi
Арт. 16960
50,900 ₽
менее 10 шт.
Описание
RAK7240CV2 WisGate Edge Prime — это новейшая модель базовой станции для LoRaWAN. Это идеальный продукт для крупномасштабного развертывания сетей LPWAN, где стоимость имеет важное значение, но при этом нельзя идти на компромиссы в отношении качества. Шлюз основан на передовом ядре SX1303 Lora, обладает оптимизированной чувствительностью и улучшенной производительностью. Станция существует в двух версиях — 8-канальная и 16-канальная, производится из компонентов промышленного класса, отличается широким спектром возможностей настройки, поддерживает мультикоммуникативность в сотовых сетях, Ethernet и WiFi. Для питания шлюза предусматривается две опции передачи электроэнергии: внешний блок PoE или специальный порт DC 9-24В, подключаемый к источнику постоянного тока DC 9-24В или к системе питания от солнечной батареи RAK Battery Plus.
RAK7240CV2 WisGate Edge Prime работает под управлением WisGateOS 2, безопасной и гибкой операционной системе, построенной на самом свежем программном ядре OpenWRT. Новая система WisGateOS 2 содержит все необходимые функции, имеет новый дизайн с расширенным числом опций и добавленными всплывающими подсказками. Программное обеспечение шлюза полностью совместимо с несколькими сетевыми серверами LoRaWAN, в том числе ChirkStack v3/V4, TTN/TTS, AWS IoT Core for LoRaWAN, AWS IoT core integration, Actility LNS (только с 8-канальными базовыми станциями). RAK7240CV2 WisGate Edge Prime предоставляет централизованное удаленное управление и настройку через платформу WisDM, что делает его идеальным выбором для управления большими сетями шлюзов.
Особенность оборудования
- Корпус промышленного класса IP65 с кабельными вводами
- PoE (802.3af) + защита от перенапряжения
- Высококачественный LoRa-концентратор с поддержкой до 8 каналов
- Транзит через Wi-Fi, LTE, и Ethernet
- Спутниковая навигация GPS
- Питание электроэнергией через PoE-инжектор
- Внешняя антенна для Wi-Fi, GPS, LTE и LoRa (опционально)
Особенность программного обеспечения
- WisGateOS 2: операционная система для настройки и обслуживания шлюзов RAK
- WisGateOS 2 расширения: добавлена поддержка новых функций, таких как OpenVPN, WireGuardVPN и др.<
- Удалённое обслуживание с использованием WisDM Fleet Managment
- Встроенный сетевой сервер, поддерживающий спецификацию LoRaWAN 1.0.3
- Программный стек поддержки LoRaWAN с Semtech SX1303
- Фильтрация кадров LoRa (белый список узлов в режиме переадресации пакетов)
- MQTT v3.1 мост с шифрованием TLS
- Опциональная функция "Точная временна́я отметка" (Fine Timestamping)
- Буферизация кадров LoRa в режиме переадресации пакетов на случай возможных перебоев с питанием
Технические характеристики
- Модель: RAK7240CV2 WisGate Edge Prime (SKU: 715131)
- ЦПУ модуль RAK634: процессор MT7628 + память DDR2 128МБ
- Спутниковая навигация (GPS/GNSS): Quectel L70
- Спецификация Wi-Fi
- Частота: 2.412–2.472 ГГц (802.11b/g/n)
- Чувствительность RX (мин.): -95 дБм
- Мощность передачи TX (макс.): 20 дБм
- Рабочие каналы: 2.4 ГГц 1–13
- Спецификация LoRa
- Модуль: 1х PCIe LoRa SX1303
- Каналы: 8
- Чувствительность приема: -139 дБм (мин.)
- Мощность передачи: 27 дБм (макс.)
- Частота: 868 МГц (регион EU868)
- Спецификация 4G/LTE (версия Европа)
- Чип: Quectel EG95-E
- LTE FDD: B1/B3/B7/B8/B20/B28A
- WCDMA: B1/B8
- GSM: 900/1800 МГц
- Источник питания: PoE (IEEE 802.3af), 42...57 В DC постоянного тока
- Потребляемая мощность (тип.): 12 Вт
- Ethernet: RJ45 (10/100 Мбит)
- Антенна: 5 разъемов N-типа
- Световые индикаторы: светодиоды LoRa х1, Ethernet х1, питание х1, Wi-Fi х1, сотовая связь х2
- Способ установки: монтаж на столб или на стену
- Индекс пылевлагозащиты: IP65
- Материал корпуса: алюминиевый сплав
- Масса: 1.3 кг
- Размеры: 224 мм х 121 мм х 42 мм
- Температура эксплуатации: от -30°С до +55°С
- Температура хранения: от -40°С до +85°С
- Рабочая влажность: от 0% до 95% (без конденсации)
- Влажность хранения: от 0% до 95% (без конденсации)
Комплектация
Обратите внимание! Антенны LoRa приобретаются отдельно.
- 1x RAK7240CV2 WisGate Edge Prime EU868 8-канальный LoRa/LTE/WiFi/GPS шлюз-концентратор

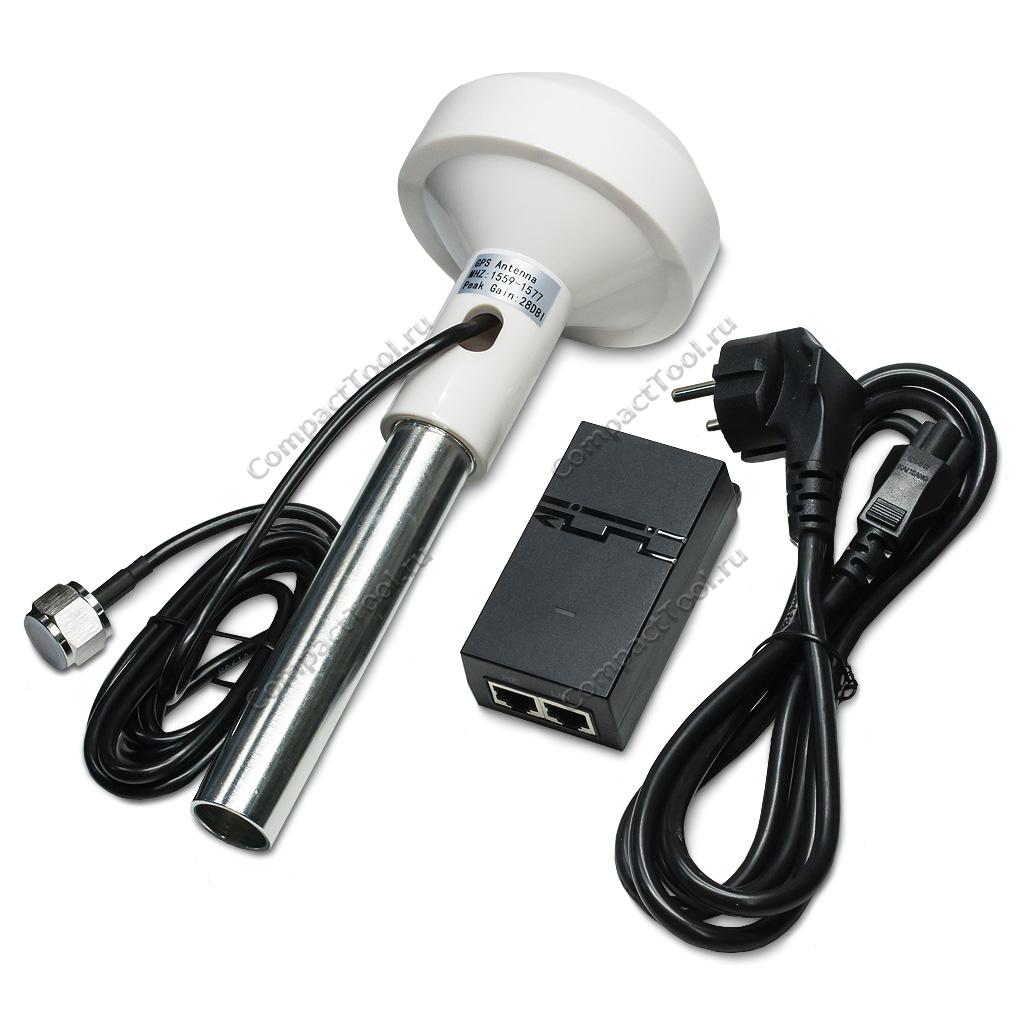

- 1x Антенна GPS
- 1x Антенна WiFi 2.4 ГГц

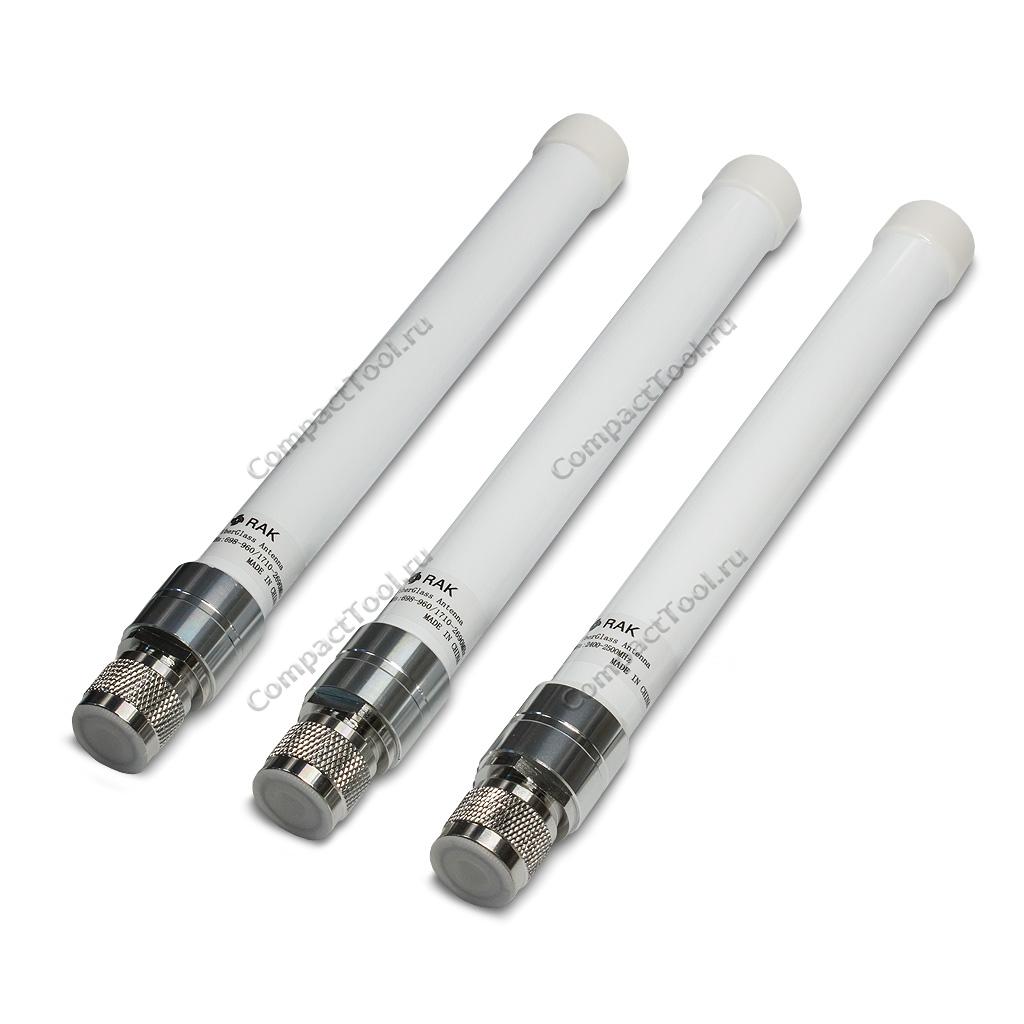

- 2x Антенна LTE
- 1х PoE-инжектор
- 1х Крепежный набор
- 1х Краткое руководство пользователя

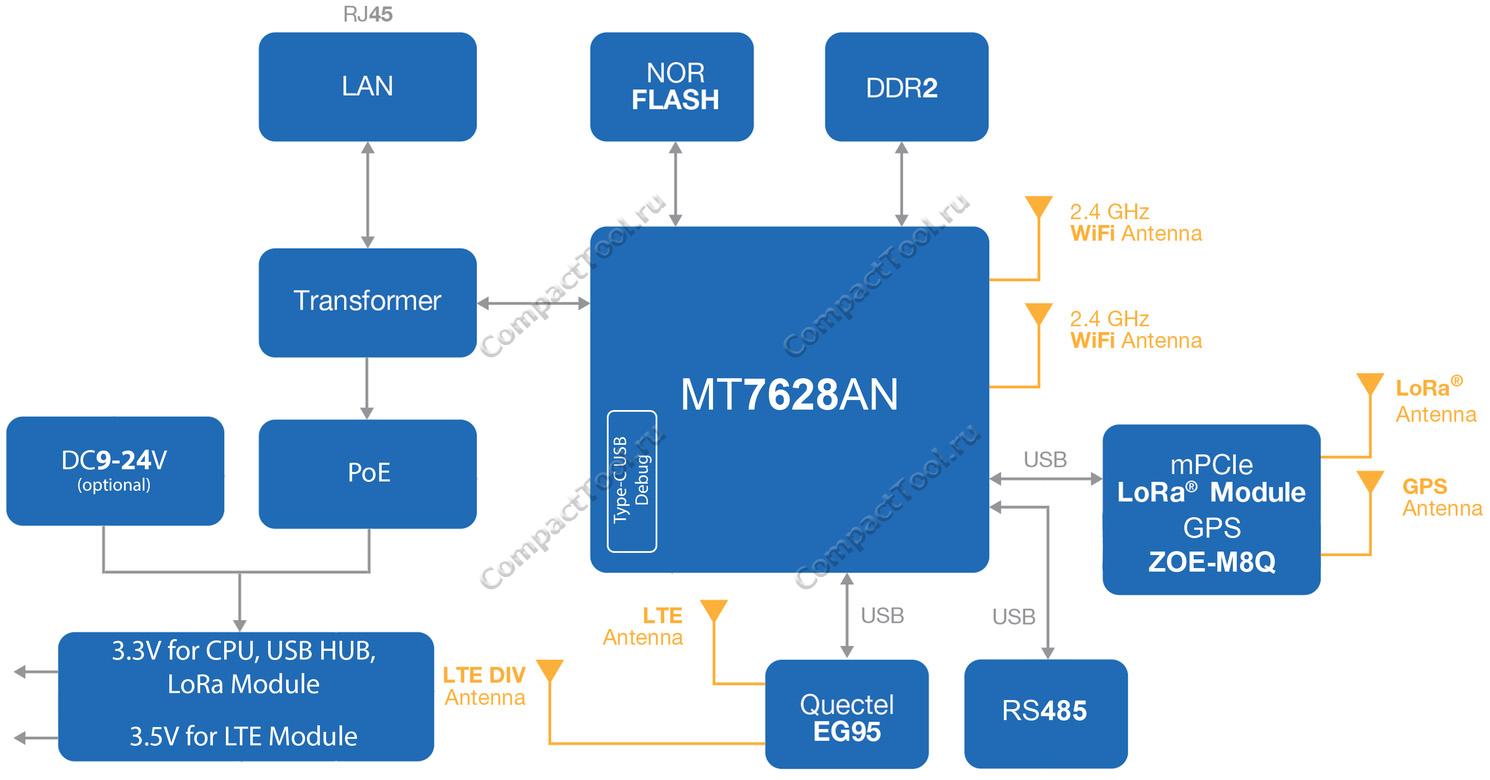

Блок-схема архитектуры внутреннего оборудования RAK7240CV2 WisGate Edge Prime

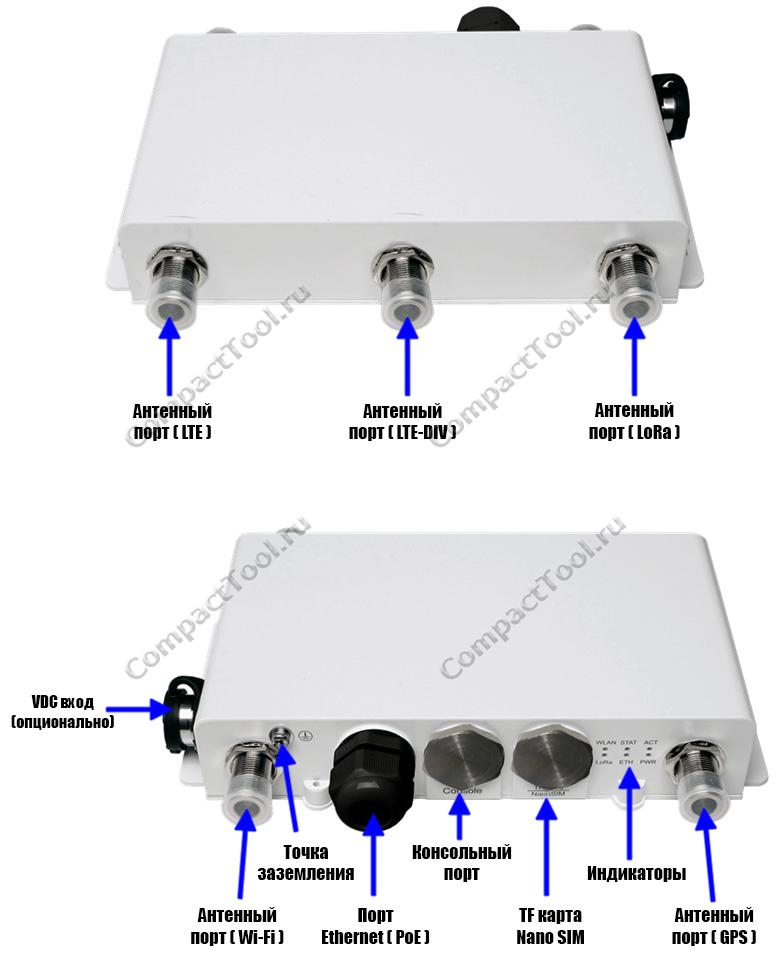

Интерфейсы базовой станции LoRaWAN RAK7289
Возможности программного обеспечения
Программное обеспечение RAK7240CV2 поддерживает следующий функционал
| LoRa | Сеть | Обслуживание |
| Поддержка классов А, B и С | WiFi режим точки доступа | Управление по воздуху WisDM |
| Пакетная переадресация LoRa | WiFi режим клиент | SSH2, NTP |
| Настройка диапазона частот | Резервное копирование исходящего канала | Обновление прошивки |
| Настройка мощности сигнала передатчика TX | DHCP Сервер/Клиент | Пакетная переадресация LoRa |
| Регистратор данных | Поддержка 802.1q | Встроенный LoRa-сервер |
| Статистика | Межсетевой экран (Firewall) | OpenVPN, Ping Watchdog |
| Настройка местоположения | Настройка LTE APN | MQTT-Bridge |
| Настройка адресов и портов сервера | Пользовательский WEB-интерфейс |
