RAK2470 WisNode Преобразователь RS485 LoRaWAN EU868 уличный

Технические характеристики

• Модель: RAK2470 WisNode Bridge Serial Prime EU868 Outdoor RS485 Modbus to LoRaWAN Converter (SKU: 215030)
• Питание: 5~12В постоянного тока DC
• Протокол LoRaWAN: 1.0.3 Class C
• Диапазон безлицензионных частот (ISM): EU868, 868 МГц
• Мощность передатчика (Tx) Lora, макс.: 22 дБм
• Антенна: стекловолоконная 868МГц, КСВН <2, усиление 3дБи, эффективность >80%
• Коммуникационный интерфейс: RS485
• Поддержка устройств RS485: до 32 узлов
• Скорость проводного соединения, бод: 9600, 115200
• Соединительный коннектор: M12-4 Male
• Конфигурационный интерфейс (Консоль): специализированный кабель M12-4MF1000/USB-A (SKU:920434, приобретается отдельно)
• Программное обеспечение: IO.Box для Windows, Linux, MacOS
• Материал корпуса: стекловолокно, металл
• Виды монтажа: на стену, на трубу
• Сертификация: CE/FCC
• Индекс герметичности: IP67 (уличная эксплуатация)
• Размеры: 215 х 30мм
• Рабочая температура: -40°С ~ +85°С
• Вес брутто: 790 г.

Комплектация

• 1х RAK2470 WisNode Bridge Serial Prime EU868
• 1х T-образный герметичный кабель-переходник DC5521/M12-4 резьбовой/L20-4 прямопроходной (E481414)
• 1х Блок питания 100-240В АС 0.6A / 12В DC 2.0A, DC5521
• 1x Комплект настенного крепления с 2-мя хомутами

Развёртывание кабельных сетей для потребностей промышленного сектора и в настоящее время является довольно затратной и трудоёмкой задачей. Ряд уникальных современных решений с интегрированными беспроводными коммуникациями дальней радиосвязи, производимых RAKwireless, нацелены на упрощение, ускорение и удешевление всего процесса возведения сетей с возможностью их всестороннего масштабирования.

RAK2470 WisNode Bridge Serial Prime — это конвертер сигналов RS485 в LoRaWAN, разработанный специально для уличных решений промышленного сектора. При совместном использовании с сетями LoRaWAN, конвертер RAK2470 осуществляет беспроводную передачу данных RS485 к конечным устройствам или от них. RAK2470 оснащается кабельным разъёмом M12-4 с возможностью прямого подключения к MPPT контроллерам солнечного заряда, инвертерам или интегрированным инвертерным системам. Дополнительно, RAK2470 комплектуется Т-образным кабелем-переходником, позволяющим выполнить подключение конвертера к любым датчикам, экипированным RS485. И RAK2470, и присоединённые датчики могут быть запитаны через порт DC power.

Стандартное сетевое решение с RAK2470



Интерфейсы

RAK2470 WisNode Bridge Serial Prime имеет коннектор M12-4 круглой формы, включающий в себя линии питания и передачи данных RS485. Интерфейс питания должен быть запитан стабилизированным напряжением в диапазоне 5-12В DC. Встроенный в RAK2470 хост RS485 поддерживает до 32 устройств с передачей данных на скоростях 9600 и 115200 бод. Расположение контактов в разъёме и их функциональное назначение отображено на изображении ниже.



№ вывода	Имя	Описание
1	VCC	Вход напряжения 5~12В DC (питание)
2	RS485_A	Канал данных A дифференциального интерфейса RS485, двунаправленный
3	RS485_B	Канал данных B дифференциального интерфейса RS485, двунаправленный
4	GND	Общий, минусовой (питание)



Т-образный кабель-переходник

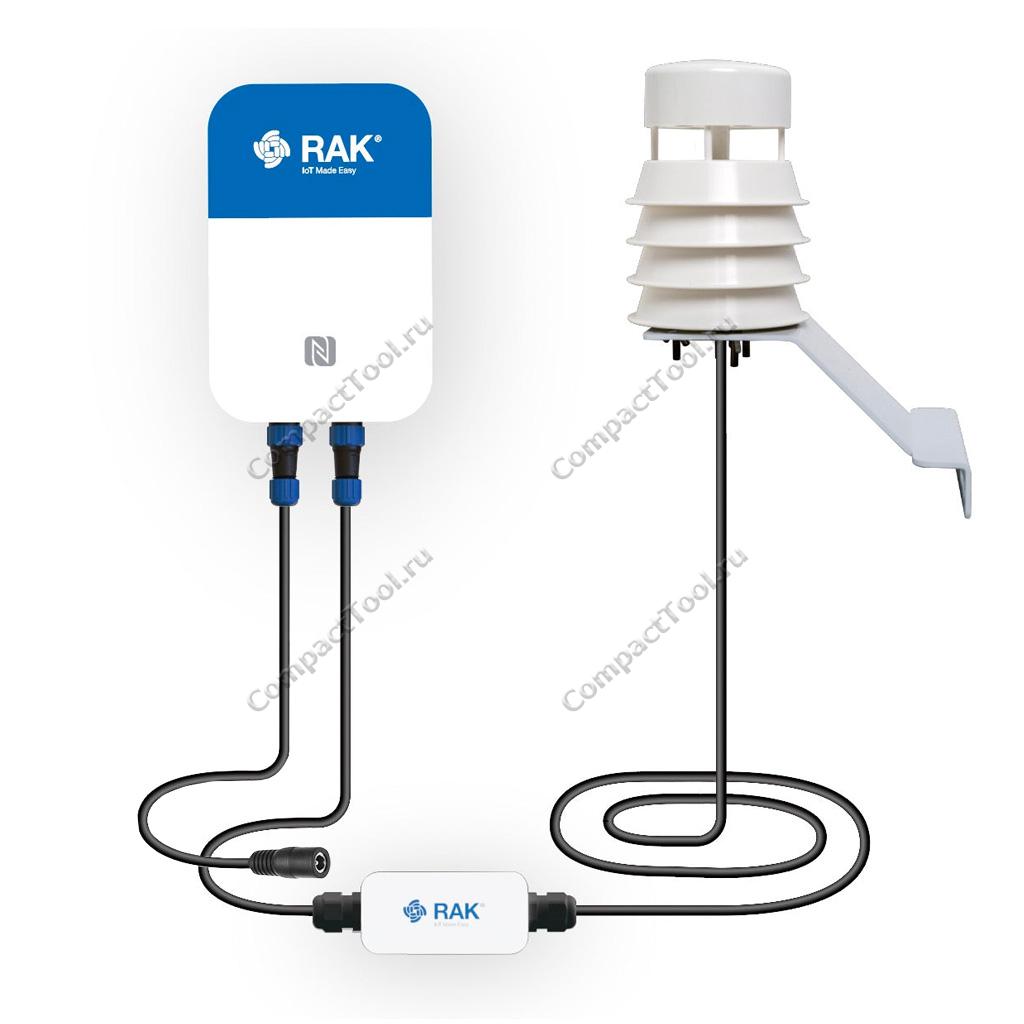

RAK2470 комплектуется Т-образным кабелем-переходником с длиной 1 метр для каждого ответвления. Кабель имеет 3 разъёма: L20-4 прямопроходной для присоединения любых RS485-датчиков, M12-4 резьбовой для подключения к RAK2470 и DC Power для одновременного запитывания рабочим напряжением и RS485-датчиков, и RAK2470.



Разъём/коннектор	Контакт	Описание
L20-4 четырёх-контактный прямопроходной	Пин 1	Подключение к плюсовому выводу питания датчика или сенсора
	Пин 2	Подключение к линии RS485-A датчика или сенсора
	Пин 3	Подключение к линии RS485-B датчика или сенсора
	Пин 4	Подключение к минусовому выводу питания датчика или сенсора
M12-4 гнездо контактное (резьбовое)	Пин 1	Вход напряжения 5~12В DC
	Пин 2	Линия RS485-A
	Пин 3	Линия RS485-B
	Пин 4	Общий, минусовой
Порт DC Power		Гнездо DC5521 подключения источника питания



Программное обеспечение

1. Приложение IO.Box для Windows, Linux, MacOS (zip-архив)

Документация

1. Спецификация WisNode Bridge RAK2470 (web-ресурс)
2. Руководство пользователя конвертера RAK2470 WisNode Bridge Serial Prime (web-ресурс)
