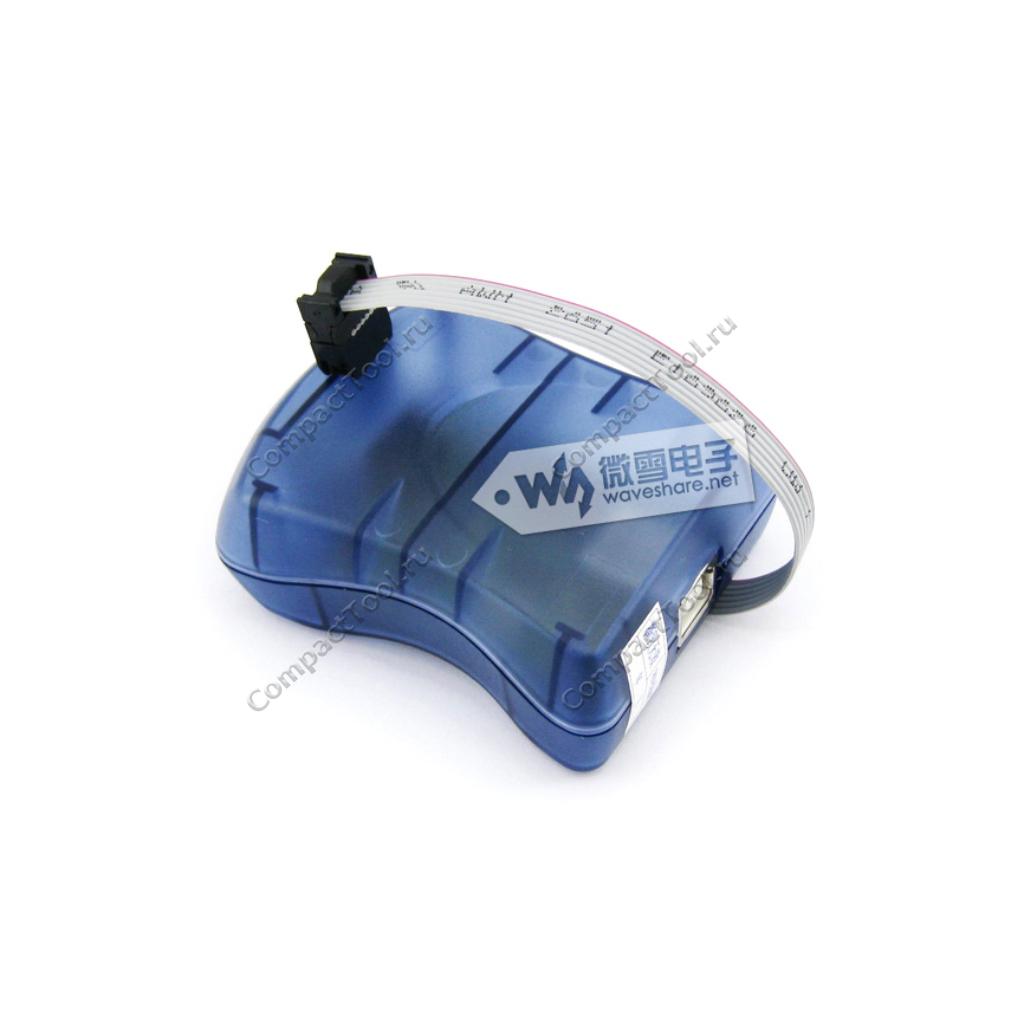

Программатор Waveshare USB AVRISP XPII

Программатор Waveshare USB AVRISP XPII - программирует все контроллеры AVR ATMEL, включая чипы XMega. Поддерживается ПО Atmel Studio 6 и 7 (совместимый драйвер входит в состав ПО)

Основан на дизайне AT AVRISP mkII
Метод использования этого загрузчика AVRISP точно такой же, как и у загрузчика AT AVRISP mkII. Простой в использовании, стабильный и надежный.
Чтобы отличить его от “AT AVRISP MKII”, производитель назвал его “USB AVRISP XPII”.

Адаптированная прошивка AT AVRISP mkII.
В AVRStudio он распознается как AVRISP mkII, поэтому в AVR Studio выбирается mkII. (Чтобы отличить его от mkII, продукт называется "XPII”)

Поддерживаемое программное обеспечение
-Прямая поддержка AVRStudio, WINAVR (GCC)
-Поддержка файлов программирования, созданных IAR, ICCAVR, CVAVR и т.д.

Поддерживаемые устройства
Он совпадает с моделью устройства, поддерживаемой загрузчиком AT AVRISP mkII, и поддерживает XMEGA.
Поддерживает все AVR с интерфейсами ISP и PDI (основной AVR с интерфейсом ISP, xmega с интерфейсом PDI

AVR Studio 6 поддерживает следующие модели устройств:

AVR Mega series:
AT90CAN128 AT90CAN32 AT90CAN64 AT90PWM1 AT90PWM161 AT90PWM216 AT90PWM2B AT90PWM316 AT90PWM3B AT90PWM81 AT90USB1286 AT90USB1287 AT90USB162 AT90USB646 AT90USB647 AT90USB82 ATA5702M322 ATA5782 ATA5790 ATA5790N ATA5795 ATA5831 ATA5832 ATA5833 ATA6285 ATA6286 ATA6612C ATA6613C ATA6614Q ATA6616C ATA6617C ATA664251 ATmega128 ATmega1280 ATmega1281 ATmega1284 ATmega1284P ATmega1284RFR2 ATmega128A ATmega128RFA1 ATmega128RFR2 ATmega16 ATmega162 ATmega164A ATmega164P ATmega164PA ATmega165A ATmega165P ATmega165PA ATmega168 ATmega168A ATmega168P ATmega168PA ATmega168PB ATmega169A ATmega169P ATmega169PA ATmega16A ATmega16HVA ATmega16HVB ATmega16HVBrevB ATmega16M1 ATmega16U2 ATmega16U4 ATmega2560 ATmega2561 ATmega2564RFR2 ATmega256RFR2 ATmega32 ATmega324A ATmega324P ATmega324PA ATmega325 ATmega3250 ATmega3250A ATmega3250P ATmega3250PA ATmega325A ATmega325P ATmega325PA ATmega328 ATmega328P ATmega329 ATmega3290 ATmega3290A ATmega3290P ATmega3290PA ATmega329A ATmega329P ATmega329PA ATmega32A ATmega32C1 ATmega32HVB ATmega32HVBrevB ATmega32M1 ATmega32U2 ATmega32U4 ATmega48 ATmega48A ATmega48P ATmega48PA ATmega48PB ATmega64 ATmega640 ATmega644 ATmega644A ATmega644P ATmega644PA ATmega644RFR2 ATmega645 ATmega6450 ATmega6450A ATmega6450P ATmega645A ATmega645P ATmega649 ATmega6490 ATmega6490A ATmega6490P ATmega649A ATmega649P ATmega64A ATmega64C1 ATmega64HVE2 ATmega64M1 ATmega64RFR2 ATmega8 ATmega8515 ATmega8535 ATmega88 ATmega88A ATmega88P ATmega88PA ATmega88PB ATmega8A ATmega8HVA ATmega8U2

AVR Tiny series:
ATtiny10 ATtiny13 ATtiny13A ATtiny1634 ATtiny167 ATtiny20 ATtiny2313 ATtiny2313A ATtiny24 ATtiny24A ATtiny25 ATtiny26 ATtiny261 ATtiny261A ATtiny4 ATtiny40 ATtiny4313 ATtiny43U ATtiny44 ATtiny441 ATtiny44A ATtiny45 ATtiny461 ATtiny461A ATtiny48 ATtiny5 ATtiny828 ATtiny84 ATtiny841 ATtiny84A ATtiny85 ATtiny861 ATtiny861A ATtiny87 ATtiny88 ATtiny9

AVR Xmega series:
ATxmega128A1 ATxmega128A1U ATxmega128A3 ATxmega128A3U ATxmega128A4U ATxmega128B1 ATxmega128B3 ATxmega128C3 ATxmega128D3 ATxmega128D4 ATxmega16A4 ATxmega16A4U ATxmega16C4 ATxmega16D4 ATxmega16E5 ATxmega192A3 ATxmega192A3U ATxmega192C3 ATxmega192D3 ATxmega256A3 ATxmega256A3B ATxmega256A3BU ATxmega256A3U ATxmega256C3 ATxmega256D3 ATxmega32A4 ATxmega32A4U ATxmega32C3 ATxmega32C4 ATxmega32D3 ATxmega32D4 ATxmega32E5 ATxmega384C3 ATxmega384D3 ATxmega64A1 ATxmega64A1U ATxmega64A3 ATxmega64A3U ATxmega64A4U ATxmega64B1 ATxmega64B3 ATxmega64C3 ATxmega64D3 ATxmega64D4 ATxmega8E5

Поддержка низковольтных устройств: поддержка соответствующих низковольтных моделей вышеупомянутых устройств (например, AVR с суффиксами “L” и “V”: ATmega16L, ATmega48V). Количество новых устройств постоянно увеличивается.
Функциональность и производительность:
Функция программирования: ФУНКЦИЯ ПРОГРАММИРОВАНИЯ ТАКАЯ ЖЕ, КАК У оригинального ЗАГРУЗЧИКА AT AVRISP mkII от ATMEL, И ОН МОЖЕТ ПРОГРАММИРОВАТЬ ФЛЭШ-ПЗУ, EEPROM, биты предохранителей, БИТЫ шифрования и ДРУГИЕ ФУНКЦИИ. Чрезвычайно быстрое программирование: эффективность разработки значительно повышается! С помощью USB-чипа PDIUSBD12 устраняется проблема, связанная с использованием последовательного порта на низкой скорости.

Описание:
1) Чем больше программа, тем больше абсолютное время программирования, но тем меньше относительное. Это обусловлено такими факторами, как команда запуска, скорость отклика ПК и т.д.
2) Приведенный выше тест основан на AVR. Если он используется для программирования модели 51, скорость программирования будет ниже.
3) Источник тактовой частоты почти всех микроконтроллеров AVR на заводе-изготовителе использует внутренний источник колебаний длиной 1 М, и скорость загрузки загрузчика должна быть ниже, чем 1/4 от источника тактовой частоты микроконтроллера AVR, то есть она должна быть ниже 250 тысяч. При первом подключении к ПК, пожалуйста, установите соответствующую скорость программирования в соответствии с фактическим источником тактовой частоты AVR. Для AVR с высокоскоростным источником тактовой частоты, таким как ATMEGA168-20AU, если источник тактовой частоты установлен на 20 Мбит/С, МОЖНО использовать СКОРОСТЬ программирования 4 Мбит/С, А ЗАПИСЬ В 16-КИЛОБАЙТНОЕ ФЛЭШ-ПЗУ МОЖЕТ БЫТЬ ВЫПОЛНЕНА ЗА 2 СЕКУНДЫ! Чрезвычайно быстрый процесс программирования!

Для подключения к ПК используйте интерфейс USB.
В этом AVR ISP-загрузчике используется PDIUSBD12 для обеспечения высокоскоростной связи по USB.
Каждое устройство имеет отдельный идентификатор, и ПК может подключаться к нескольким устройствам.

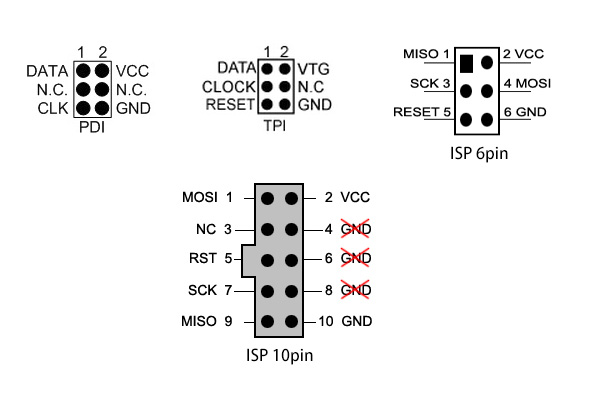

Интерфейс подключения к целевой плате:
Стандартный интерфейс ISP_6PIN, указанный ATMEL
Стандартный интерфейс ISP_10PIN, указанный ATMEL (используйте кабель-переходник ISP6PIN на ISP10PIN)
Пользовательский интерфейс интернет-провайдера (используйте кабель-адаптер color scatter)

* Встроенное ПО может быть обновлено
Метод использования этого AVR ISP downloader точно такой же, как и у AVRISP mkII downloader:
-Встроенное ПО может быть обновлено, и оно может быть обновлено для поддержки AVR Studio 4, AVR Studio 5, AVR Studio 6 и выше.
-Если на вашем компьютере используется AVR Studio 4, возможно, вы захотите поддерживать AVR Studio 4. После перехода на AVR Studio 4 вы все еще можете обновить встроенное ПО для поддержки AVR Studio 6 или AVR Studio 7.
-В будущем ATMEL выпустит больше моделей AVR, а также добавит новые модели устройств в список устройств, поддерживаемых AVR Studio. Если вам потребуется использовать недавно выпущенную модель в дальнейшей разработке, обновите AVR Studio и программу встроенного ПО для поддержки новой модели.
-Метод обновления - автоматическое обновление, которое отличается от доступных на рынке продуктов для ручного обновления. Ручное обновление требуется только в случае утери встроенного ПО.

Источник питания USB:
При подключении к ПК через USB сам отладчик питается от USB, но не от внешнего источника (требуется питание от целевой платы)!

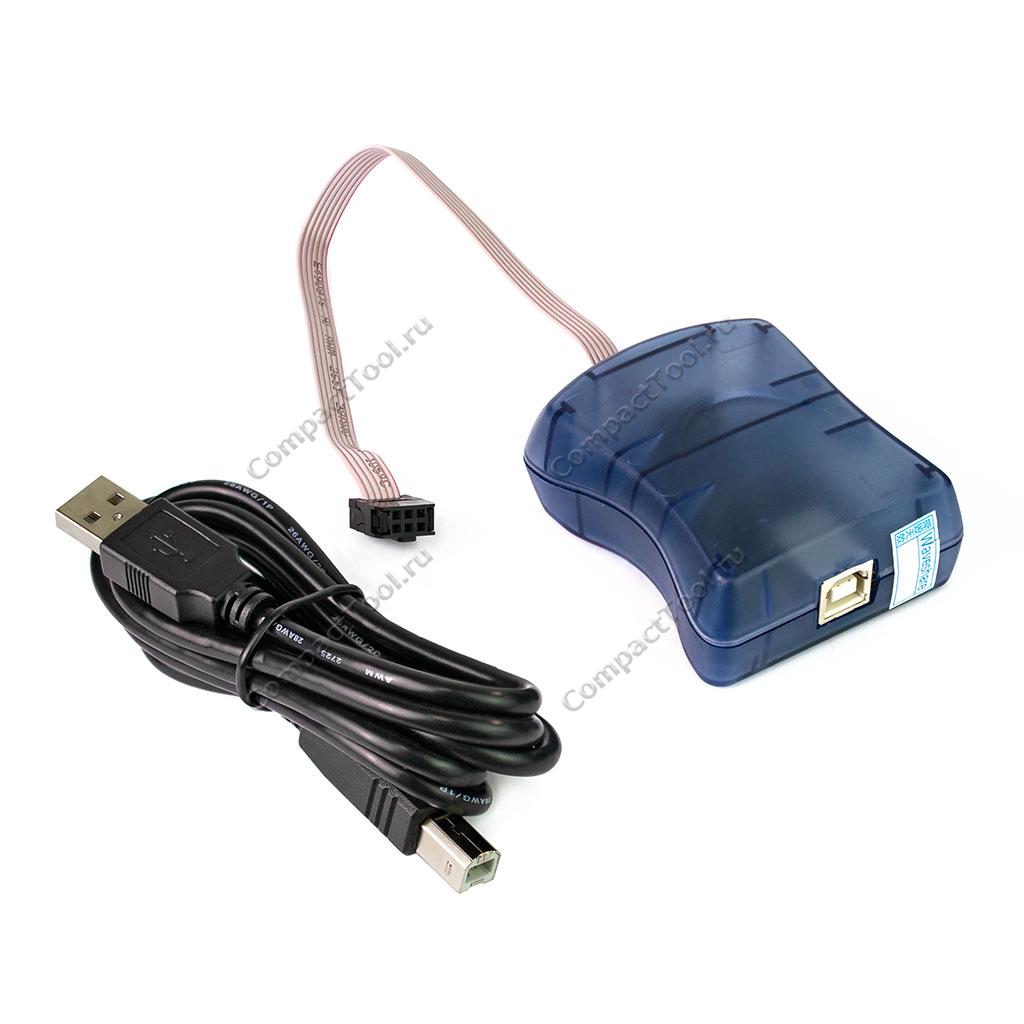

Комплектация:
Программатор USB AVRISP XPII - 1 шт
Кабель USB-A -> USB-B 1 м - 1 шт
Кабель с разъемами 6-pin 20 см - 1 шт
Адаптер Dupont 10-pin to 6-pin 20 см - 1 шт
Адаптер Dupont 6-pin to 6-pin 20 см - 1 шт
Штыревой соединитель 6-pin (3*2) - 2 шт

Упаковка:
Картонный короб
Размер: 155*108*32 мм
Вес: 144 г.
