Программатор-отладчик J-LINK V9 ARM USB-JTAG/UART
Арт. 17194
2 390 ₽
менее 10 шт.
Описание
Технические характеристики
- Модель: J-Link V9 / HLINK V9 / аналог
- Аппаратная версия: V9.60
- Версия прошивки: V9
- Питание: 5В DC (порт USB 2.0 Type-B)
- Процессор: STM32F205
- Интерфейсы: USB, JTAG, SWD, SWO, SWV, RDI, UART, SPI, FINE, ICSP (Microchip), C2 2-wire (SiLabs)
- Скорость загрузки: до 1 Мбит/сек
- Скорость вывода отладочной информации: до 15 МГц
- Поддержка CPU-ядер: ARM, Cortex, Microchip PIC32, SiLabs 8051, Renesas RX
- Опорное напряжение целевого интерфейса: 3.3В
- Напряжение питания и ток целевого интерфейса: 5В, 300мА
- Разъём целевого подключения: IDC 20pin x2.54мм, совместимый с ARM Multi-ICE
- Лицензия ПО: RDI, GDB Server, Flash Download, Flash Breakpoints, J-Flash
- Совместимость с IDE*: Segger Embedded Studio, STM32CubeIDE, Visual Studio Code, emIDE, Eclipse, Atmel Studio, Rowley CrossWorks, Renesas HEW, IAR EWARM, Keil MDK и др. (смотреть полный список)
- Совместимость с ОС: Windows, Linux, MAC OSX 10.5+
- Виртуальный COM-порт: да
- Температура эксплуатации: -20°C~ 65°C
- Размеры: 100 x 53 х 27мм
- Вес (брутто): 200г
* возможно ограничение некоторых функций
Комплектация
- 1х Программатор-отладчик J-Link V8 ARM USB-JTAG
- 1x Кабель USB2.0 Type-A/Type-B
- 1х Плата-адаптер с разъёмами IDE: 20pin х2.54, 20pin x2.0, 14pin x2.54, 10pin x2.54, 10pin x2.0, JST-XH: 6pin x2.54, 4pin x2.54
- 1x Кабель IDE-20 x2.54 150мм
- 1x Кабель IDE-20 x2.54 200мм
- 1x Кабель IDE-20 x2.0 200мм
- 1x Кабель IDE-14 x2.54 200мм
- 1x Кабель IDE-10 x2.54 200мм
- 1x Кабель IDE-10 x2.0 200мм
- 1x Кабель JST XH-6 x2.54 200мм
- 1x Кабель JST XH-4 x2.54 200мм
Эмулятор J-Link V9 ARM USB-JTAG/UART — комплексный аппаратно-программный инструмент для программирования и внутрисхемной отладки микроконтроллеров семейства ARM/Cortex, разработанный в лаборатории компании Segger Microcontroller GmbH. Простой и удобный в использовании, J-Link V9 поддерживается в наиболее популярных интегрированных средах разработки: Segger Embedded Studio, STM32CubeIDE, IAR Emdedded Workbench, ADS, Keil MDK, Renesas e2 Studio, Silicon Labs Simplicity Studio и др. (полный список поддерживаемых интегрированных сред публикуется и систематически обновляется на сайте производителя). Эмулятор J-Link V9 обладает совместимостью со всеми современными операционными системами: Windows, Linux и MacOS.
Девятая версия популярного программатора J-Link ARM USB-JTAG/UART основана на высокопроизводительном чипе STM32F205, который обеспечивает ультра-высокие скорости загрузки. J-Link V9 отличается значительно расширенных перечнем поддерживаемых 32/64-разрядных ядер Cortex: A5/7/9/12/15/17 и M7/23/33. Дополнительно реализована поддержка интерфейсов VCOM, SPI, Microchip ICSP, SiLabs C2 2-wire и Renesas Fine. Программное обеспечение J-Link V9 предоставляет функционал передачи данных в реальном времени (технология RTT), встроенного виртуального COM-порта (VCOM) и безлимита на количество точек останова.
Программатор J-Link V9 полноценно функционирует от простого USB-подключения и не требует внешнего источника питания. Он оснащается портом USB 2.0 Type-B для подключения к хост-системе с установленным и настроенным программным приложением, а также разъёмом JTAG 20pin x2.54, соединяющим J-Link V9 c целевой микроконтроллерной платой. Предусмотрена возможность согласования с логикой 1.8-3.3-5В, включена опция питания целевой системы максимальным током 300мА. J-Link V9 комплектуется платой-адаптером с разноформатными коннекторами и набором соотвествующий соединительных кабелей длиной 150-200мм.

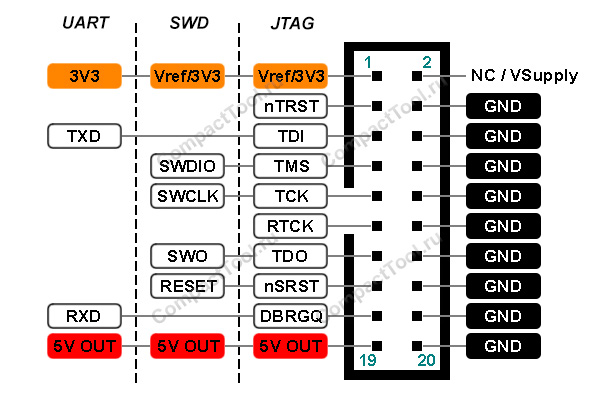

Распиновка выводов коннектора 20Px2.54 программатора J-Link
Обратите внимание!
Вывод напряжения Vref/3V3 может быть переназначен вручную на контакты #1 или #2 с помощью перемычки, встроенной в программатор (по умолчанию назначен вывод #1). Перемычка будет доступна пользователю после вскрытия корпуса J-Link.
Распиновка коннекторов платы-адаптера для J-Link
Документация и ПО
- Инструкция для начинающих пользователей J-Link/J-Trace в среде программного обеспечения версии 9.1 (англ., PDF)
- Интегрированная среда Embedded Studio (Segger)
- Центр загрузки J-LINK / J-TRACE Software с архивом документации
Перечень поддерживаемых чипов
| Устаревшие ядра ARM | |||
| ARM7 | ARM9 | ARM11 | |
| Ядра ARM-Cortex | |||
| Cortex-A5 | Cortex-A7 | Cortex-A8 | Cortex-A9 |
| Cortex-A12 | Cortex-A15 | Cortex-A17 | Cortex-M0 |
| Cortex-M0+ | Cortex-M1 | Cortex-M3 | Cortex-M4 |
| Cortex-M7 | Cortex-M23 | Cortex-M33 | Cortex-R4 |
| SC000 (M0 SecurCore) | SC300 (M3 SecureCore) | ||
| Microchip PIC32 | |||
| PIC32MX | PIC32MZ | ||
| SiLabs 8051 | |||
| EFM8 | |||
| Renesas RX | |||
| RX110 | RX111 | RX210 | RX21A |
| RX220 | RX610 | RX621 | RX62G |
| RX62N | RX62T | RX630 | RX631 |
| RX63N | RX63T | RX64M | |
