Программатор-отладчик J-Link V8 ARM USB-JTAG

Эмулятор J-Link V8 ARM USB-JTAG — комплексный аппаратно-программный инструмент для внутрисхемной отладки и программирования микроконтроллеров семейства ARM/Cortex, разработанный в лаборатории компании Segger Microcontroller GmbH. Программатор оснащается портами USB-B 2.0 для подключения к хост-системе с установленным и настроенным ПО (IDE) и разъёмом JTAG 20pin x2.54, соединяющим J-Link V8 c целевым микроконтроллером. Эмулятор J-Link V8 ARM USB-JTAG совместим со всеми современными операционными системами: Windows, Linux и MacOS. Поддерживается среди большого количества интегрированных сред: Segger Embedded Studio, STM32CubeIDE, IAR EWARM, Keil MDK и др. Не требует дополнительного питания, работает от USB-соединения с ПК. Выполняет операции чтения данных из памяти целевого CPU на частоте до 12МГц. Имеет функции автоматического распознавания ядра целевого контроллера, мониторинга JTAG-сигналов и измерения напряжения. Предусматривает питание целевой системы максимальным током 300мА. Комплектуется платой-адаптером с соединительными разъёмами различного формата и набором соотвествующий кабелей длиной 150-200мм.

Технические характеристики

• Модель: J-Link V8 (Segger) / аналог
• Питание: 5В DC (порт USB 2.0 Type-B)
• Процессор: AT91SAM7 (аппаратная версия V8.00)
• Интерфейсы: USB, JTAG (SWD, SWO, SWV, RDI)
• Версия прошивки (по умолчанию): J-Linl ARM V8
• Скорость загрузки: до 1Мбит/с (в зависимости от настроект)
• Скорость отладочной информации: JTAG до 12МГц, SWO до 6МГц
• Поддержка CPU-ядер: ARM 7/9/11, Cortex-A8/R4/R5/SC000/SC300, Cortex-M0/M0+/M1/M3, Renesas RX600
• Опорное напряжение целевого интерфейса: 3.3В
• Напряжение питания и ток целевого интерфейса: 5В, 300мА
• Разъём целевого подключения: IDC 20pin x2.54мм, совместимый с ARM Multi-ICE
• Доступный функционал ПО (лицензия): RDI, Flash Download, Flash Breakpoints, J-Flash, GDB Server
• Совместимость с IDE*: Segger Embedded Studio, STM32CubeIDE, Visual Studio Code, emIDE, Eclipse, Atmel Studio, Rowley CrossWorks, Renesas HEW, IAR EWARM, Keil MDK и др.
• Совместимость с ОС: Windows, Linux, MAC OSX 10.5+
• Виртуальный COM-порт: нет
• Температура эксплуатации: -20°C~65°C
• Размеры: 100 x 53 х 27мм
• Вес (брутто): 200г

* возможно ограничение некоторых функций

Комплектация

• 1х Программатор-отладчик J-Link V8 ARM USB-JTAG
• 1x Кабель USB2.0 Type-A/Type-B

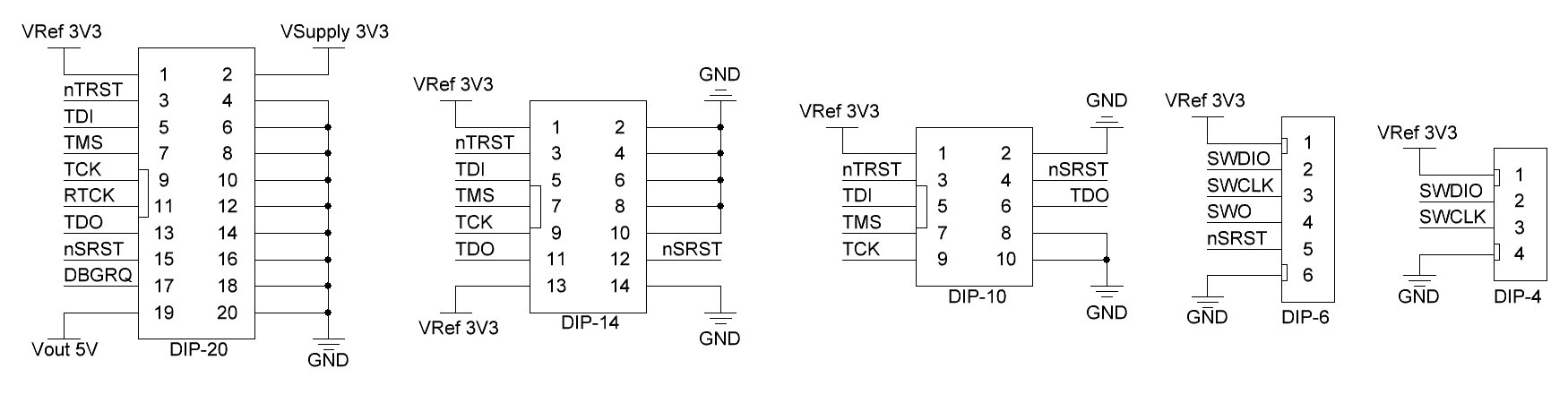

• Плата-адаптер с разъёмами IDE: 20pin х2.54, 20pin x2.0, 14pin x2.54, 10pin x2.54, 10pin x2.0, JST-XH: 6pin x2.54, 4pin x2.54
• 1x Кабель IDE-20 x2.54 150мм
• 1x Кабель IDE-20 x2.54 200мм
• 1x Кабель IDE-20 x2.0 200мм
• 1x Кабель IDE-14 x2.54 200мм
• 1x Кабель IDE-10 x2.54 200мм
• 1x Кабель IDE-10 x2.0 200мм
• 1x Кабель JST XH-6 x2.54 200мм
• 1x Кабель JST XH-4 x2.54 200мм

Документация

1. Обобщённая спецификация на серию продуктов J-Link (англ., PDF)
2. Интегрированная среда Embedded Studio (Segger)
