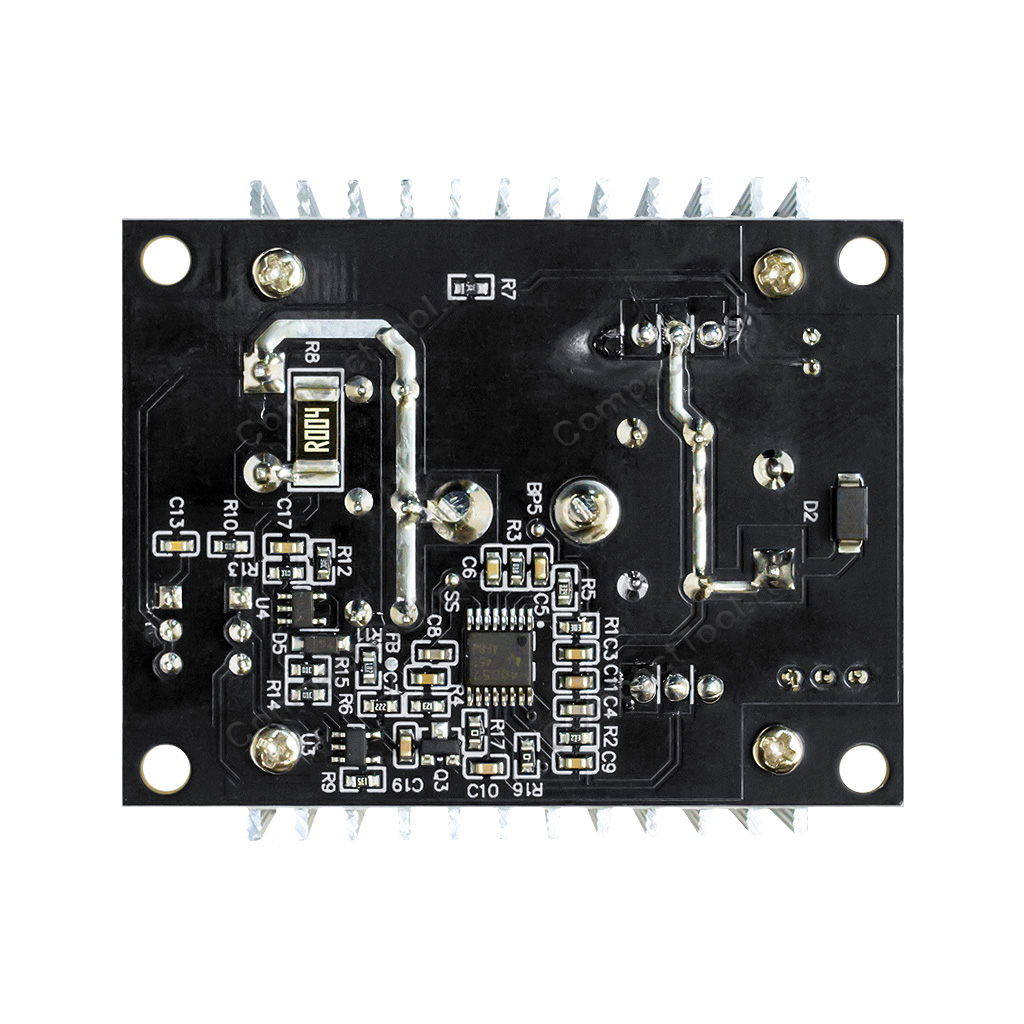

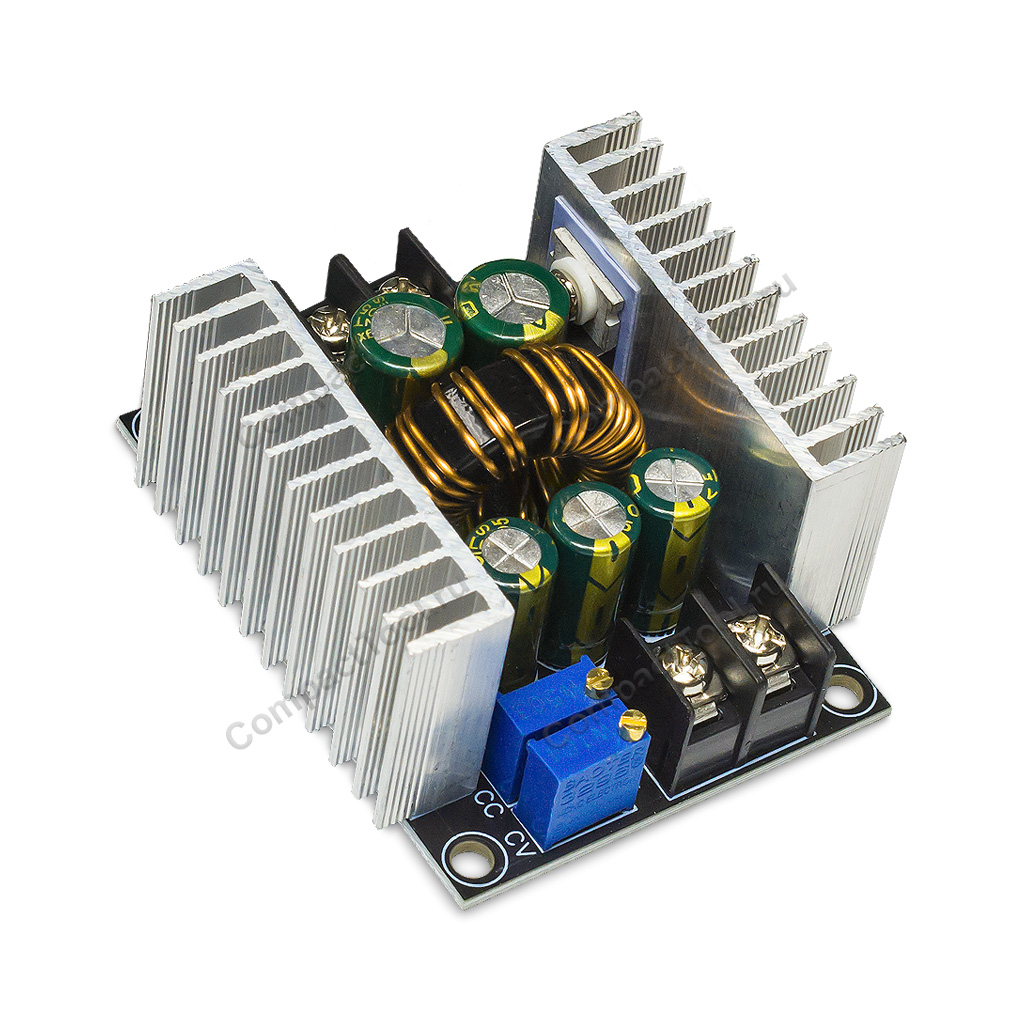

Преобразователь понижающий DC-DC TPS40057 300Вт 20А

Технические характеристики

• Конструкция: неизолированный, понижающий, импульсный, синхронный
• Входное напряжение: 9.0 ~ 40.0В постоянного тока DC
• Потребляемый ток (без нагрузи): до 50мА
• Выходное напряжение: 1.2 ~ 32.0В
• Выходной ток: 0.4 ~ 20.0А
• Выходная мощность, макс.: 300Вт
• Чип регулятора: TPS40057 Texas instriments
• Частота ШИМ-преобразователя: 160кГц
• Эффективность преобразования (КПД), макс.: 94%
• Падение напряжения (без нагрузки), мин.: 1.5В
• Выходные шумы и пульсация (без нагрузки), макс.: 40мВ
• Функции регулировки: напряжение, ток
• Управление: переключатель ВКЛ / ВЫКЛ
• Индикация: светодиодная (нормальное рабочее состояние)
• Защита: от короткого замыкания на выходе, от пониженного напряжение на входе
• Рабочая температура элементов платы: +65°С (в ином случае требуется усиленное охлаждение)
• Размеры: 59 х 51 х 28 мм
• Вес: 65 г

Мощный синхронный понижающий преобразователь постоянного тока на чипе TPS40057 Ti — устройство питания различного низковольтного промышленного оборудования, сетевых и телекоммуникационных систем, обладающий опцией регулировки выходного напряжения и ограничения тока с функцией плавного старта. Понижающий регулятор TPS40057 отличается высоким коэффициентом преобразования до 94%, малыми размерами и весом, оптимальными при выборе надёжного и не дорогого решения для схем электроснабжения.

Модуль DC-DC TPS40057 поддерживает широкий спектр входного напряжения от 9В до 40В и выходного напряжения от 1.2В до 32В постоянного тока, предусматривает ограничение выходного тока в пределах 0.4 ~ 20А. Высокочувствительные подстроечные резисторы отвечают за настройку параметров выходной энергии. Максимальная выходная мощность платы регулятора с импульсным ШИМ-контроллером TPS40057 составляет 300Вт. Для случаев продолжительных высоких нагрузок, при нагреве компонентов модуля свыше +65°С требуется организация улучшенного воздушного охлаждения.

Встроенный в модуль перелючатель ВКЛ / ВЫКЛ (ON/OFF) позволяет управлять нагрузкой, светодиодный индикатор отображает нормальное рабочее состояние. Допустимо использование модуля TPS40057 в качестве зарядного устройства только при включении в схему соединения дополнительной защиты от обратного напряжения/тока.

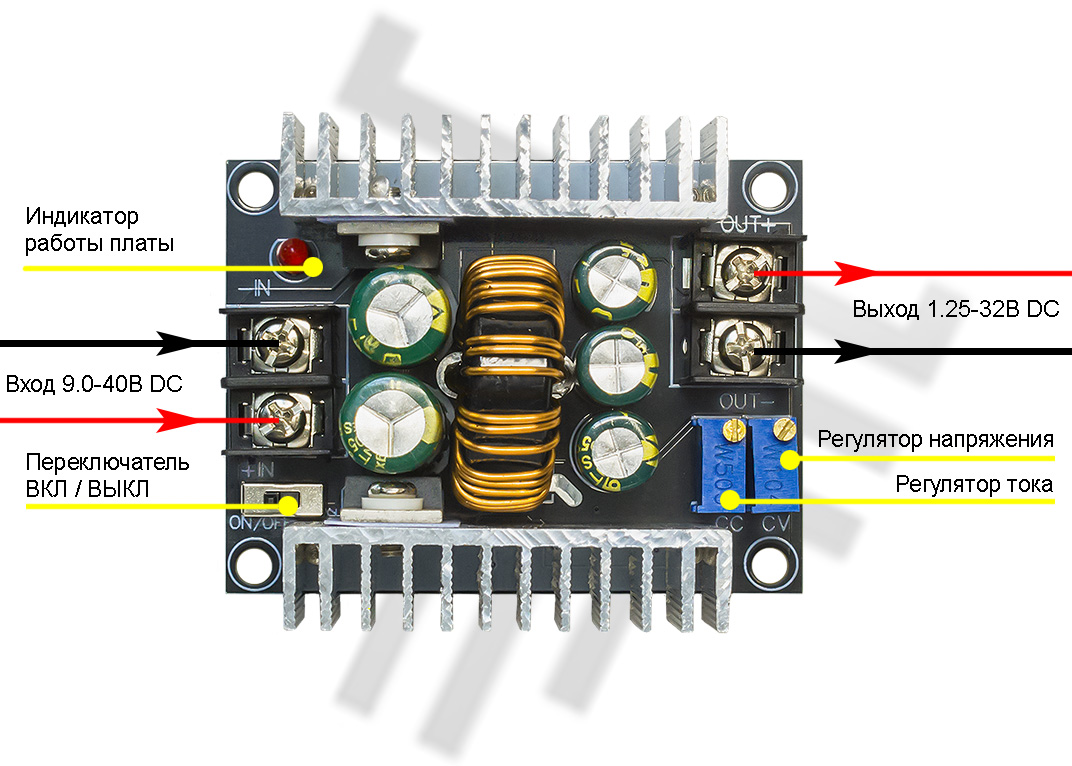

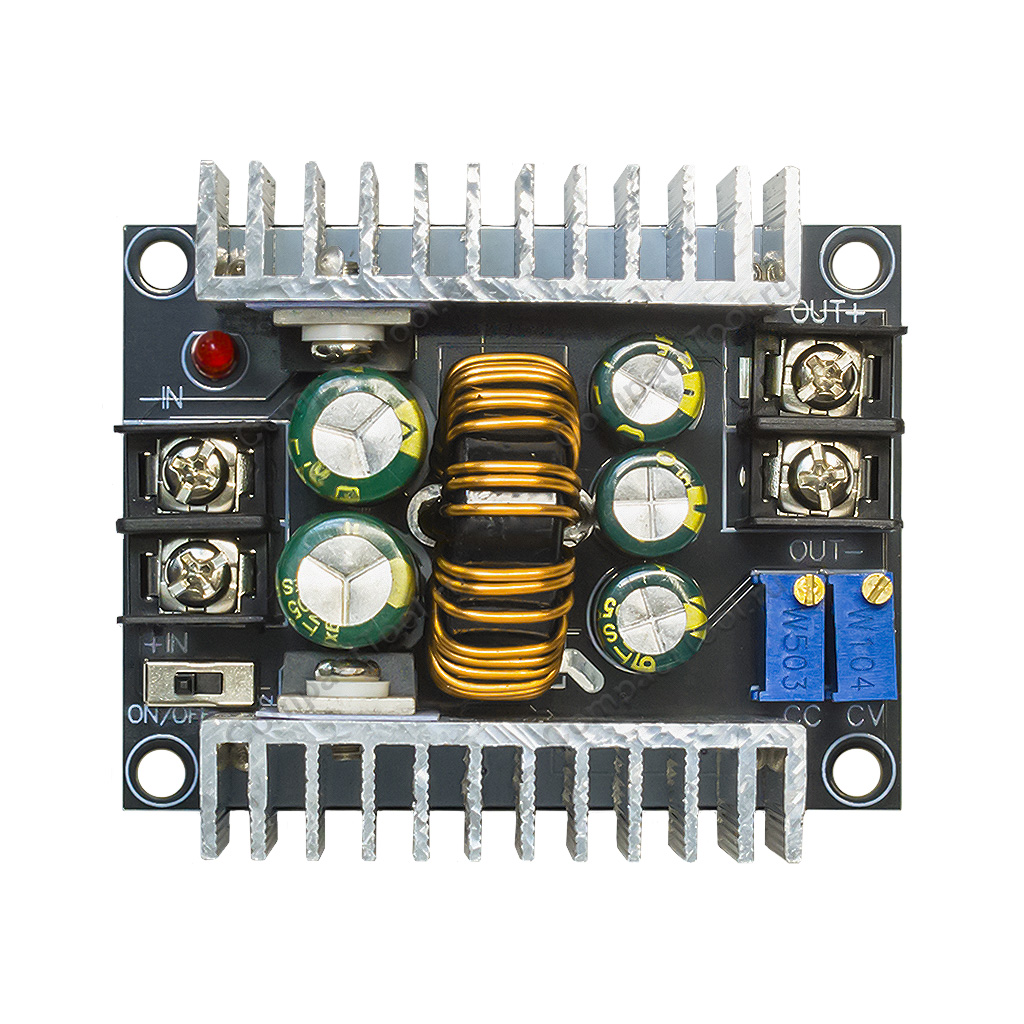

Интерфейсы подключения и настройки платы DC-DC TPS40057 понижающего преобразователя

Документация

1. Спецификация ШИМ-контроллера TPS40057 Ti (англ., PDF)
