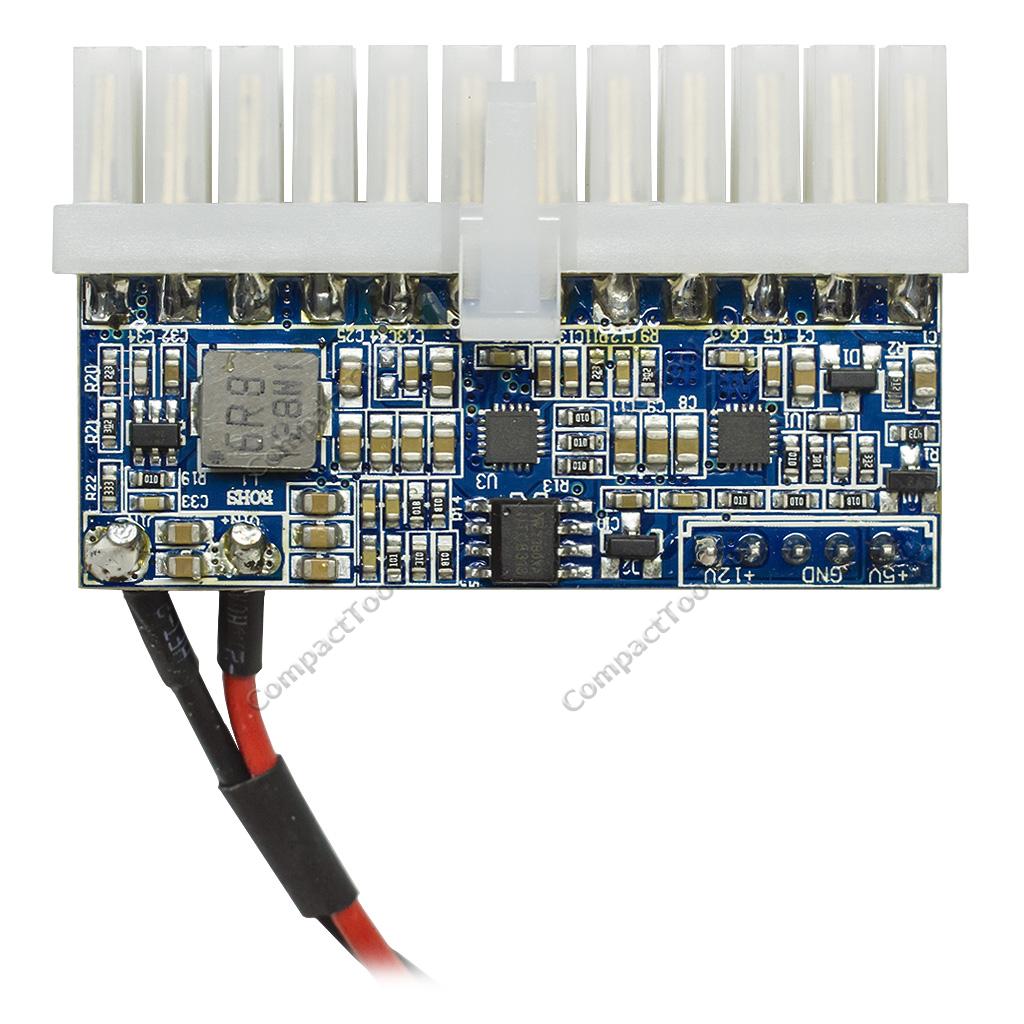

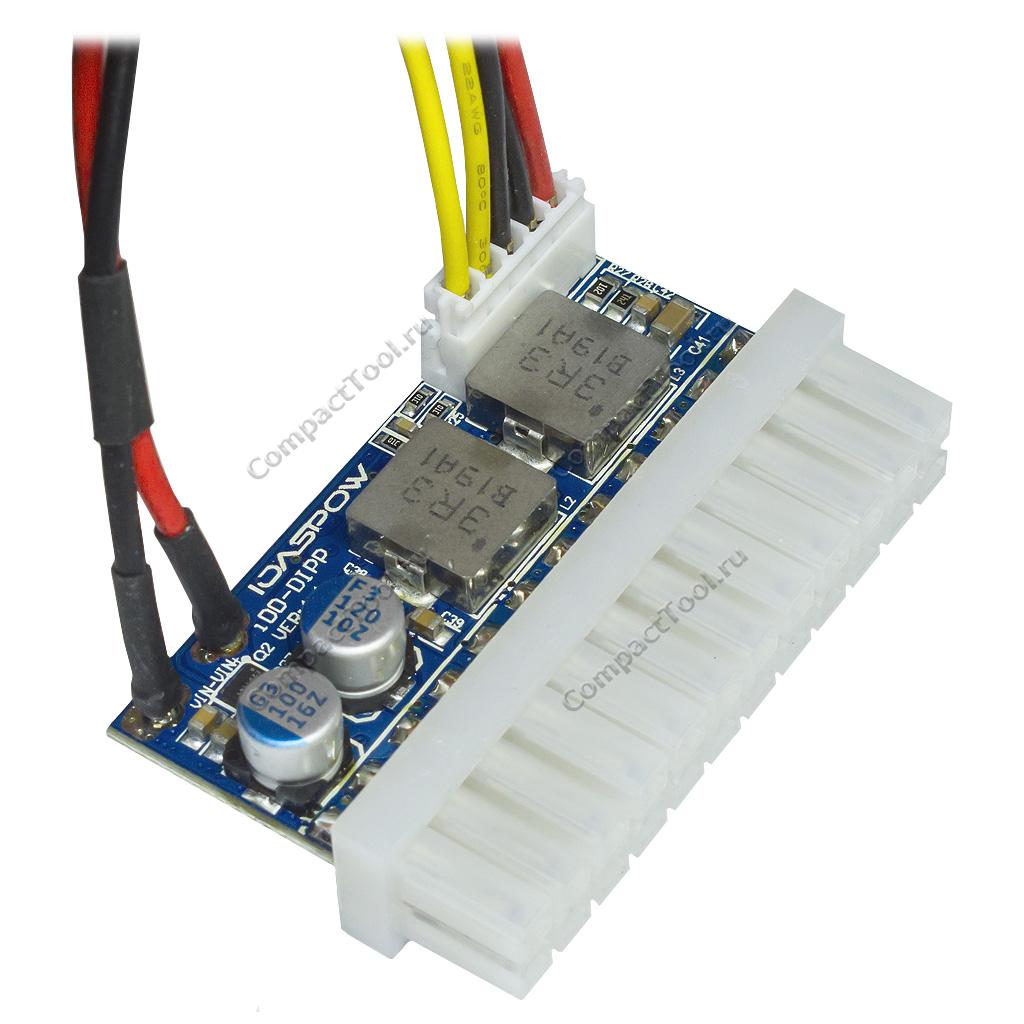

Преобразователь DC-12В в ATX-85Вт iDDDIPP
Арт. 17027
1 500 ₽
менее 10 шт.
Описание
Модель преобразователя IOASPOW iDDDIPP DC-ATX — простое, ультракомпактное решение, предназначенное для использования в схемах питания различных маломощных систем, потребляющих не более 85Вт электроэнергии, таких как: POS-терминалы, сетевые серверы, цифровые TV-приставки (STBs), рекламные панели, публичные банковские терминалы, настольные мини-ПК, промышленные системы контроля и другие приложения. Дизайн конвертера iDDDIPP основан на спецификации форм-фактора ATX в части соединительных разъёмов и коннекторов. Благодаря совместимости со стандартом ATX (ITX), преобразователь iDDDIPP поддерживает опцию легкой и быстрой интеграции в любое подходящее приложение.

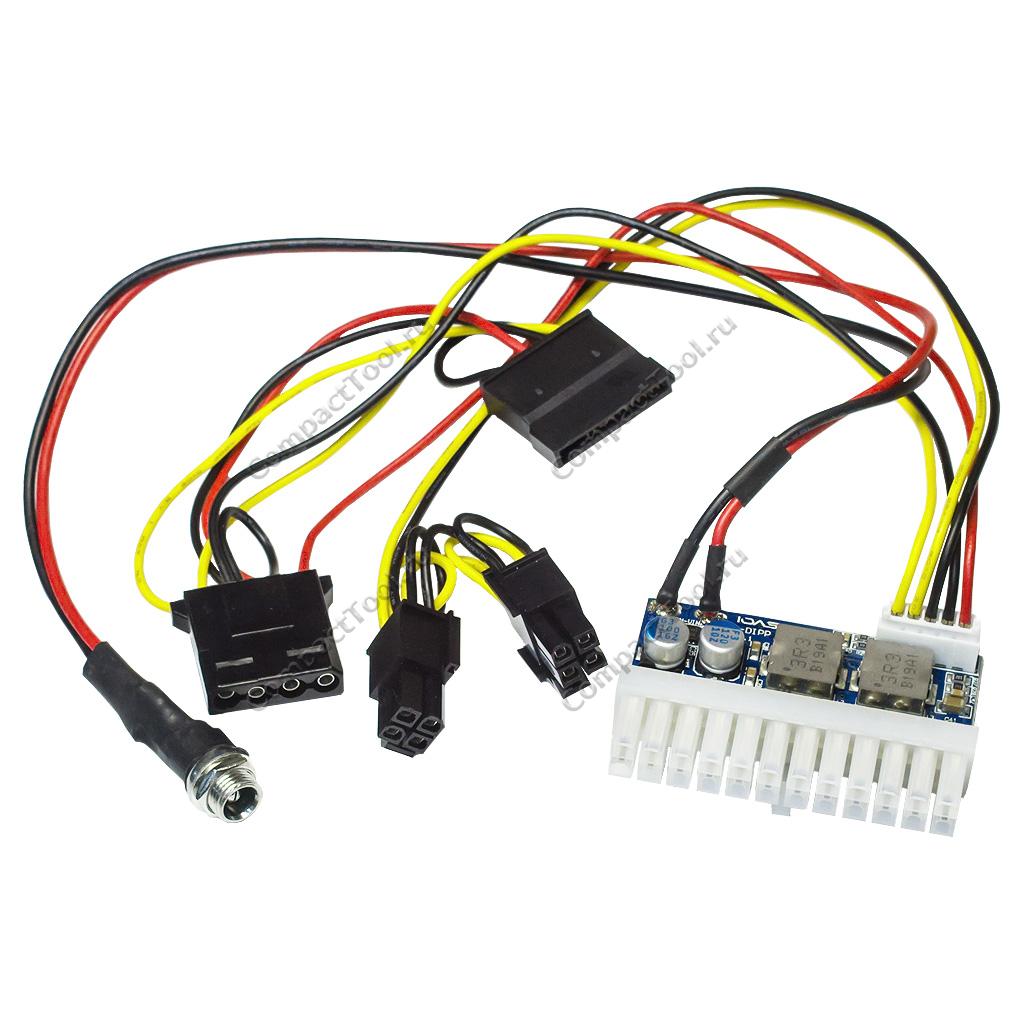

Конвертер DC-ATX iDDDIPP функционирует от 12-вольтового напряжения постоянного тока, имеет высокий коэффициент преобразования энергии до 94%, отличается низкими значениями выходной пульсации. Комплектуется универсальным входным разъёмом DC5525, выходными разъёмами и коннекторами: ATX Power 24pin (материнская плата), CPU Power 4+4pin, Sata 15pin, Molex 4pin. Расцветка проводников совпадает с ключевой кодировкой напряжения, принятой в спецификации ATX: жёлтый - 12 вольт, красный - 5 вольт и чёрный - 0 вольт (общий, земля).
Технические характеристики
- Модель: IOASPOW iDDDIPP DC-ATX Converter v1.1
- Входное напряжение питания: 12В постоянного тока (DC)
- Выходное напряжение: 3.3В, 5В, 12В (в соответствии со спецификацией ATX Power)
- Выходная мощность, макс.: 85Вт
- Коннекторы и разъёмы
- Вход: DC5525
- Выход: 1x ATX Power 24pin, 1x CPU Power 4+4pin, 1x Sata 15pin, 1x Molex 4pin
- Размеры основной платы: 50 х 31.5 х 16 мм (включая торцевой коннектор 24pin)
- Температура
- эксплуатации: 0° ~ +40°C
- хранения: -20°С ~ +80°С
- Вес: 45г.
Таблица максимальных токов по линиям
| Выходная линия | Мин. напряжение, В | Макс. напряжение, В | Макс. ток, А | Макс. пульсация, мВ | Цвет изоляции проводника |
| +12V | 11.40 | 12.60 | 4 | 120 | Жёлтый |
| +5V | 4.75 | 5.25 | 4 | 50 | Красный |
| -12V | -11.40 | -12.60 | 0.01 | 240 | Синий |
| +3.3V | 3.14 | 3.47 | 4 | 50 | Оранжевый |
| +5VSB | 4.75 | 5.25 | 1 | 50 | Фиолетовый |
