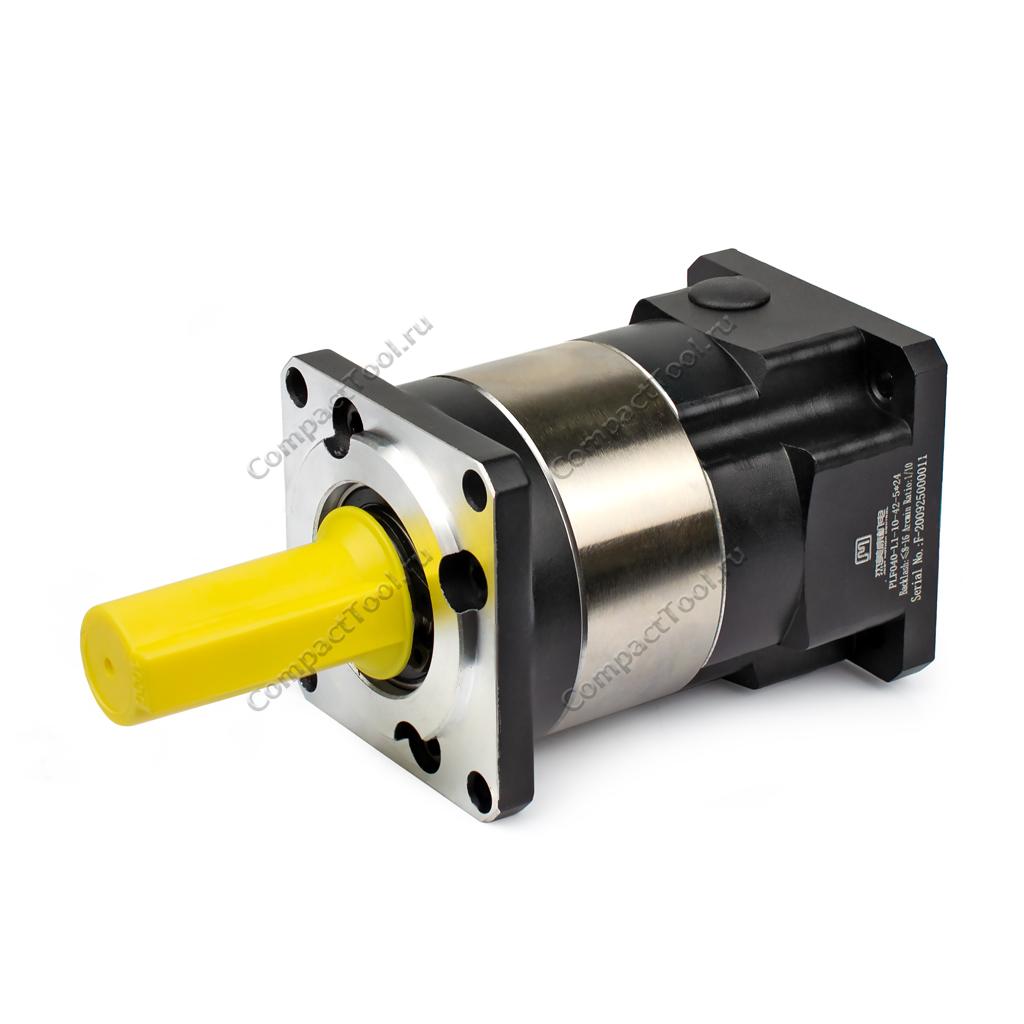

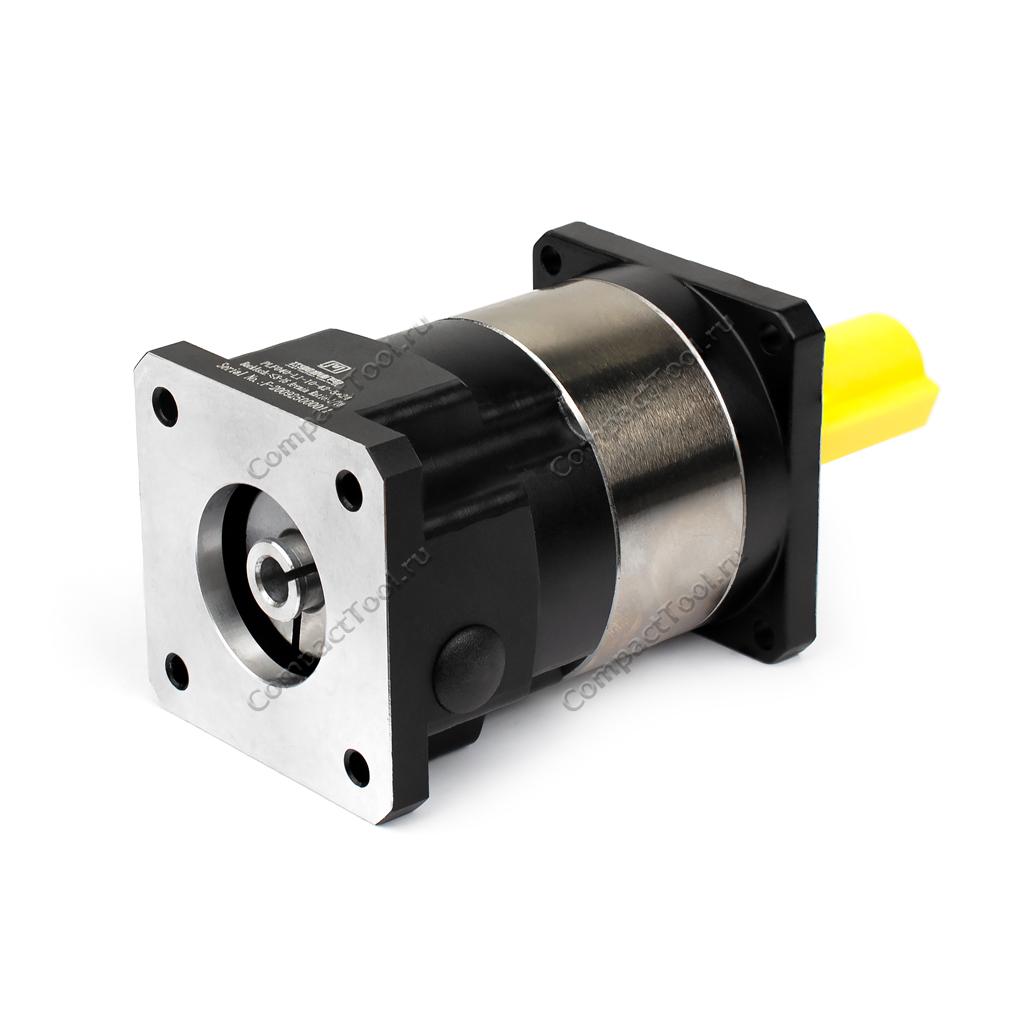

PLF040-L1-10-42-5x24 1:10 JMC Планетарный редуктор Nema 17

Планетарный редуктор JMC PLF040-L1-10-42-5x24 с соотношением 1:10

• Производитель: Just Motion Control Electromecanics (JMC)
• Модель: PLF040-L1-10-42-5x24
• Совместимость с типоразмерами: Nema16 (40мм), Nema17 (42мм)
• Тип редуктора: планетарный
• Соотношение 1:10
• Диаметр входного вала, макс.: 6.35 мм
• Диаметр выходного вала: 10 мм
• Длина шпонки: 16 мм
• Длина входного вала редуктора, макс.: 27 мм
• Длина выходного вала редуктора: 24 мм
• Номинальная входная скорость: 4500 об/м
• Максимальная входная скорость: 8000 об/м
• Осевая нагрузка, макс.: 150 Н
• Радиальная нагрузка, макс.: 185 H
• Уровень рабочего шума: менее 55 дБ
• Эффективность: до 96%
• Температура эксплуатации: -20°С ~ 80°С
• Размеры: 88 х 42 х 42 мм
• Вес: 290 г

Комплектация

• 1x Редуктор PLF040-L1-10-42-5x24
• 4x Винт M4x12мм

Планетарный редуктор — это промышленный продукт с широким спектром применения. Механический редуктор пропорционально снижает входную угловую скорость вращения вала двигателя и увеличивает выходной крутящий момент. Планетарный редуктор JMC PLF040-L1-10-42-5x24 может эффективно использоваться в различных станках и машинах в паре с гибридными шаговыми моторами или сервоприводами, соответствующими универсальному типоразмеру Nema 17.

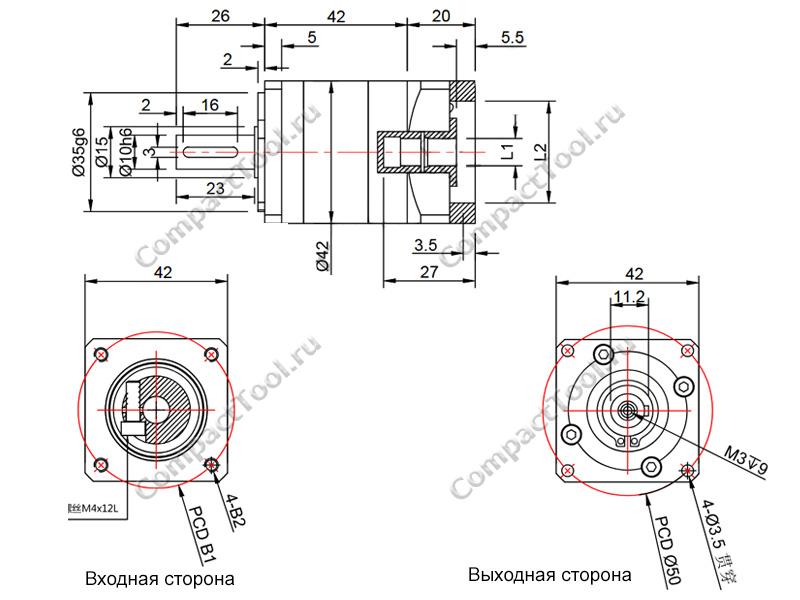

Физические размеры, мм

Документация

1. Спецификация планератного редуктора PLF040-L1 (чертежи + 3Д-модель)
