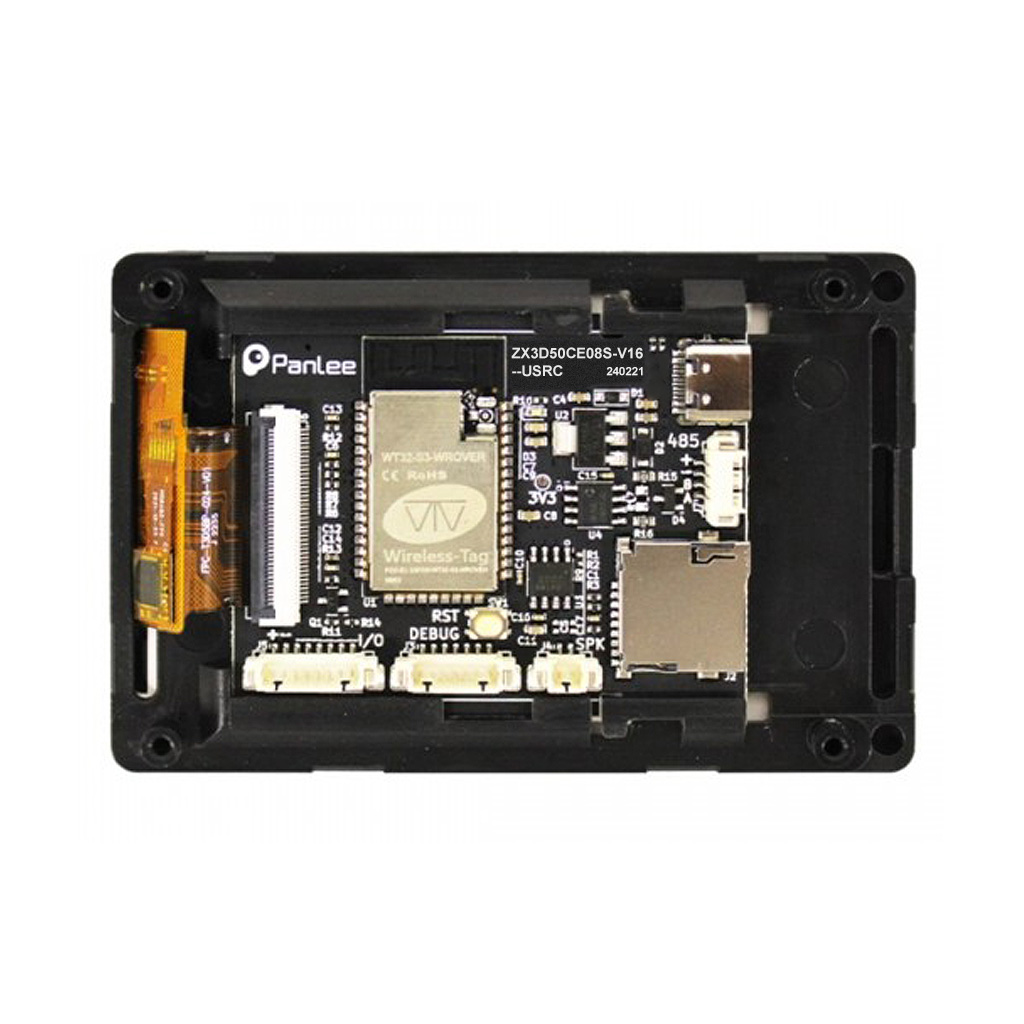

Плата разработчика WT32-SC01 PLUS на базе ESP32-S3 с экраном 3.5" 320X480

Модуль разработки приложений Smart Panlee WT32-SC01 Plus спроектирован на базе чипа ESP32-S3 с интегрированной беспроводной коммуникацией Wi-Fi и Bluetooth. Благодаря встроенному 3.5-дюймовому IPS экрану, ёмкостной сенсорной панели и набору цифровых интерфейсов является идеальным решением для создания широкого круга встраиваемых приложений.

Модуль может быть запрограммирован в Arduino IDE, MicroPyton IDE и других интегрированных средах. В добавок поддерживаются различные инструменты быстрого создания графического интерфейса, такие как 8ms или LVGL, генерирующие код на С, который также можно использовать в проектах Arduino.

Возможности: - Высокопроизводительная платформа на базе контроллера ESP32-S3 Espressif - 3.5-дюймовый 320х480 ST7796 экран с 8080 8-битной параллельной шиной - FT6x36 ёмкостный сенсор с I2C - ШИМ-регулировка яркости подсветки - Воспроизведение аудио через I2S-динамик с программной регулировкой громкости, отключением звука и контролем частоты дискретизации - Слот карты MiscroSD для работы приложения с цифровой информацией - Интерфейсы I2S, RS-485 и GPIO для расширения приложения - Быстрая разработка GUI в среде 8ms или LVGL Характеристики: Производитель: Smart Panlee Модель: ZX3D50CE08S-V16 (SC01 PLUS 3.5) Напряжение питания: 5В USB Напряжение логики: 3.3В Потребление тока, макс.: 190 мА Выходной ток логического контакта, макс.: 28мА Контроллер: WT32-S3-WROVER-N16R2 (ESP32-S3) Вычислительное ядро: 2х 32-битный Xtensa LX7 240МГц Память: 384КБ ROM, 512КБ SRAM, 16КБ RTC SRAM, 2МБ PSRAM, 16МБ Flash Беспроводная связь: 2.4ГГц WiFi 4 + Bluetooth 5.0/BLE Антенна: встроенная (печатная, разведена дорожкой на плате) Аудиоусилитель: моно, выходная мощность макс. 2.5Вт @ 4 Ом Экран: IPS TFT,  480 х 320 пикселей, драйвер ST7796, 65K RGB565 Сенсорная панель, тип: ёмкостная, чип FT6336 Конструкция сенсорной панели: стекло + плёнка (G + F), твёрдость: >6H Отслеживание одновременных касаний: 1 + жесты / поддержка 2 касаний Аппаратные интерфейсы: GPIO, I2C, UART, ADC, PWM, SDIO, I2S, Native USB, USB CDC, SPI, RS485 Отверстия для крепления: 4х Ø2.3мм Цвет корпуса: чёрный Размеры: 92 х 60 х 10.8 мм Вес нетто: 53 г.

Комплектация: 1х Плата Smart Panlee ZX3D50CE08S-V16 (SC01 PLUS 3.5) 1х Дата-кабель USB-A /USB Type-C 1x Molex PicoBlade (совместимый) кабель с коннектором 7pin-1.25 1x Molex PicoBlade (совместимый) кабель с коннектором 4pin-1.25 Упаковка: Пластиковый бокс, эвапластовые вкладки уплотнительные Размеры: 104 х 75 х 25 мм Вес брутто: 93 г.

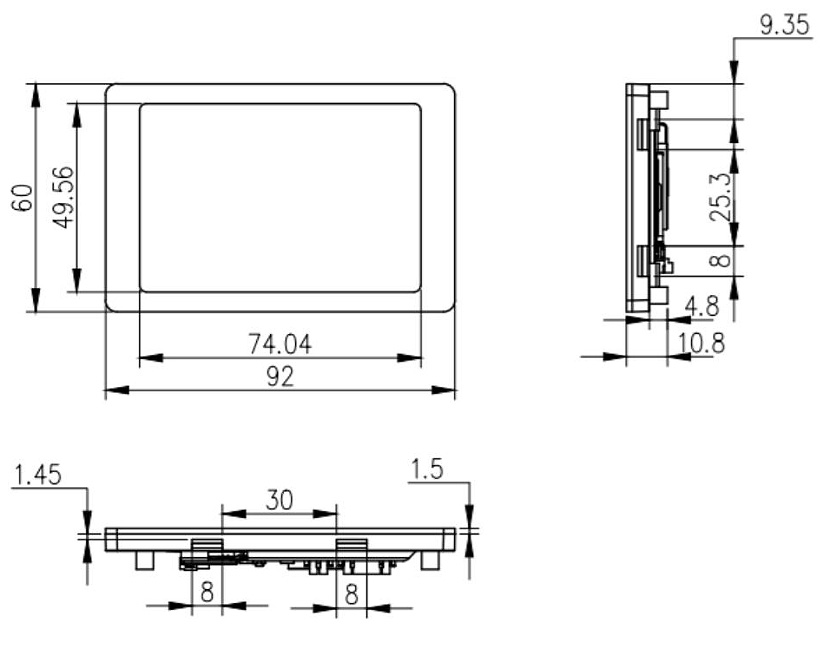

Физические размеры, мм

Документация и ПО

> Полная спецификация WT32-SC01 Plus
> Cпецификация WT32-S3-WROVER
> Компонент поддержки платы Smart Panlee SC01 Plus (BSP) для ESP-IDF
> Демонстрационный пример для BSP Smart Panlee SC01 Plus
