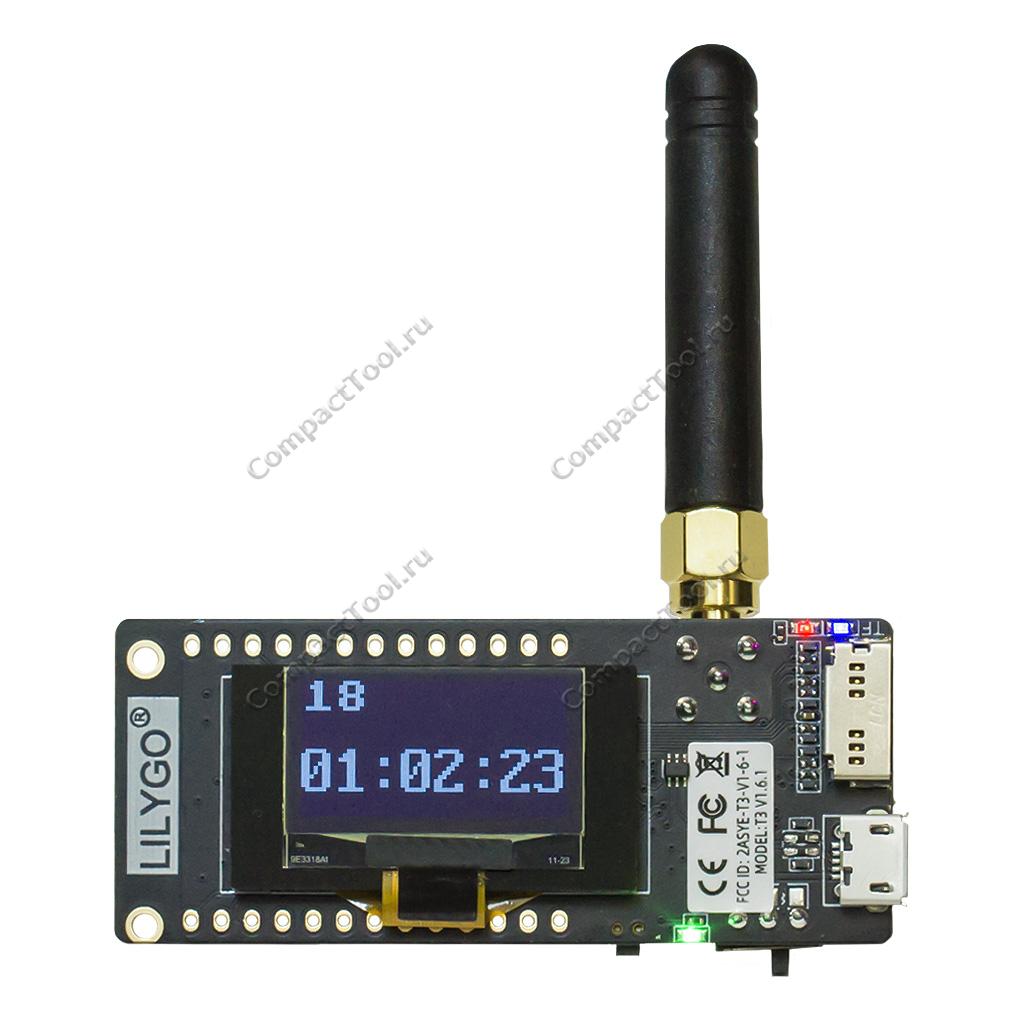

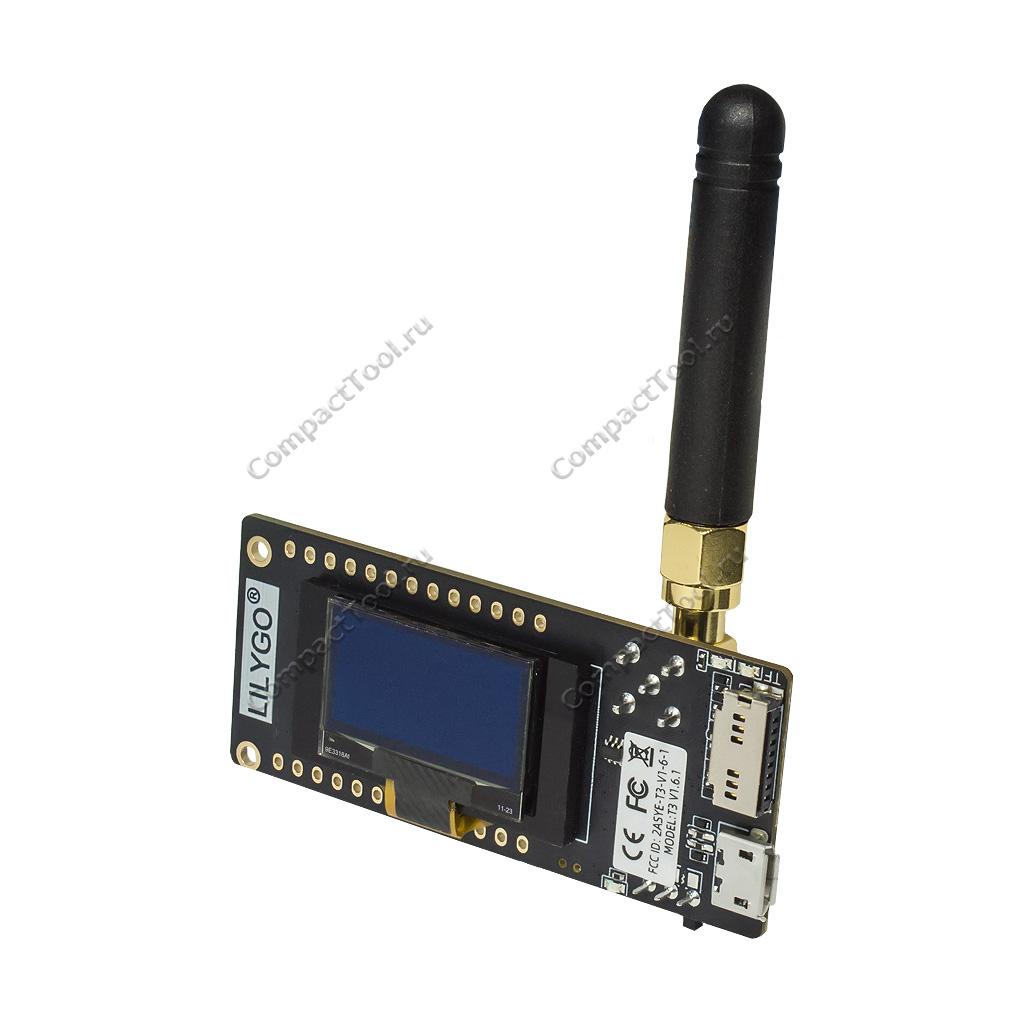

Плата разработчика LILYGO T3 LoRa32 ESP32 868МГц V2.1-1.6 Paxcounter

Технические характеристики

• Модель: Lilygo T3 V1.6.1 / Lilygo T3 Lora32 V1.6.1 / Lilygo T-LoRa V2.1-1.6 / Lilygo Lora32 v2.1 / аналог (FCC ID 2ASYE-T3-V1-6-1)
• Питание: 5В через USB, 3.7В от батареи Li-Ion Li-Pol
• Напряжение логических контактов: 3.3В
• Процессор: ESP32-PICO-D4 SIP Espressif на частоте до 240 МГц, программируемый
• Память
  • ОЗУ: 520КБайт + 16КБайт RTC
  • ПЗУ: 448КБайт ROM, 4МБайт Quad-SPI Flash
• Протоколы беспроводной связи 2.4ГГц: WiFi 802.11b/g/n + Bluetooth 4.2 BR/EDR+BLE
• Радиомодуль LoRa: SX1276 868МГц Semtech
  • Мощность передатчика, макс.: 20 дБм
  • Чувствительность приёмника, макс.: -148 дБм
  • Модуляция: FSK, GFSK, MSK, GMSK, OOK, LoRa
• Антенна
  • LoRa: порт SMA-M + внешняя антенна SMA-F с усилением 2дБи, порт iPEX (по умолчанию не подключен)
  • WiFi/BT: встроенная 3D-антенна
• Дисплей: 0.96 дюйма SSD1306 OLED монохромный 128x64 пикселя
• Интерфейсы: GPIO, UART, IIC, SPI, ADC, DAC, Touch, PWM, JTAG
• Контроллер USB: CH9102
• Контроллер заряда-разряда батареи: TP4054 (65b432)
• Хранилище: слот microSD
• Порт USB 2.0: обновление ПО, +5В питание платы
• Управление: кнопка сброса, включатель питания от батареи
• LED-индикация: красный (питания), зелёный (пользователский), синий (контроллер батареи)
• Прошивка: Paxcounter (фабричная)
• Размеры: 64.47 x 27.13 x 15мм
• Вес: 12г (нетто), 31г (брутто)

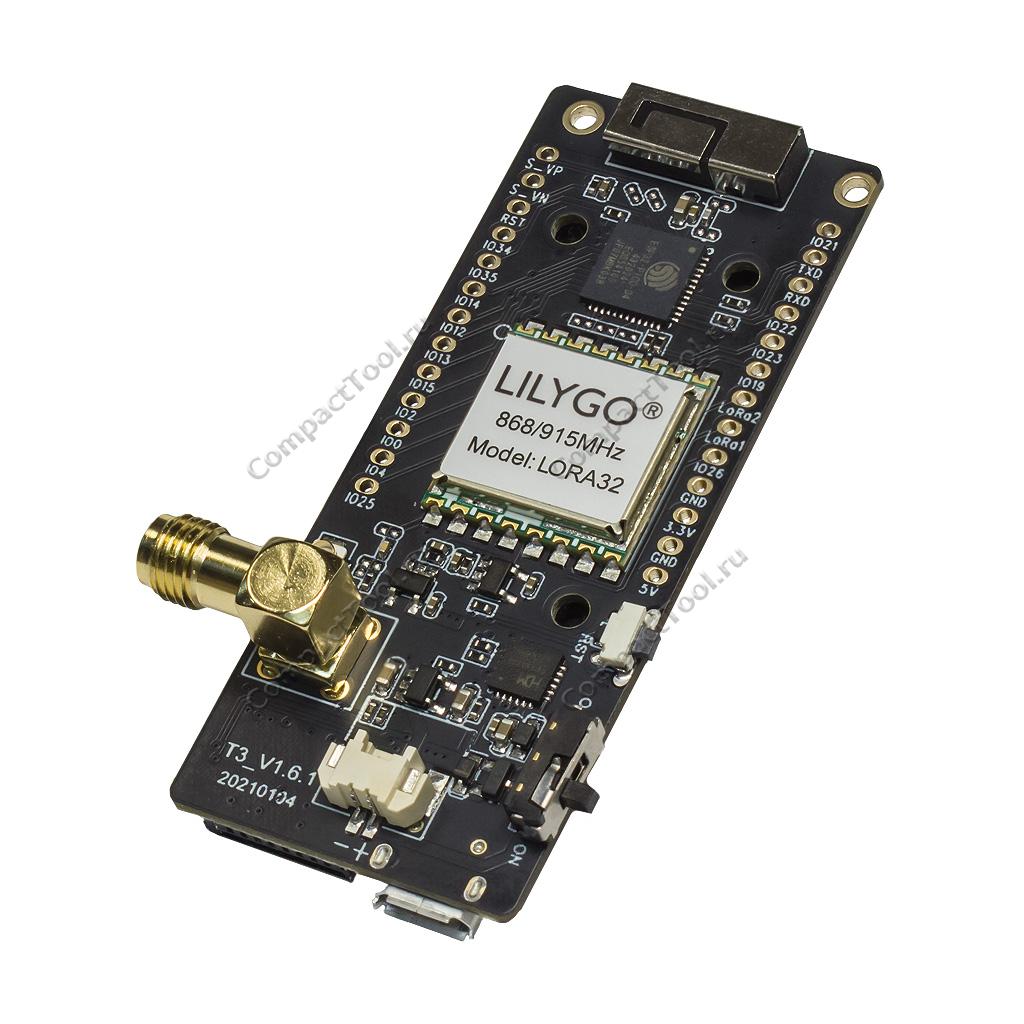

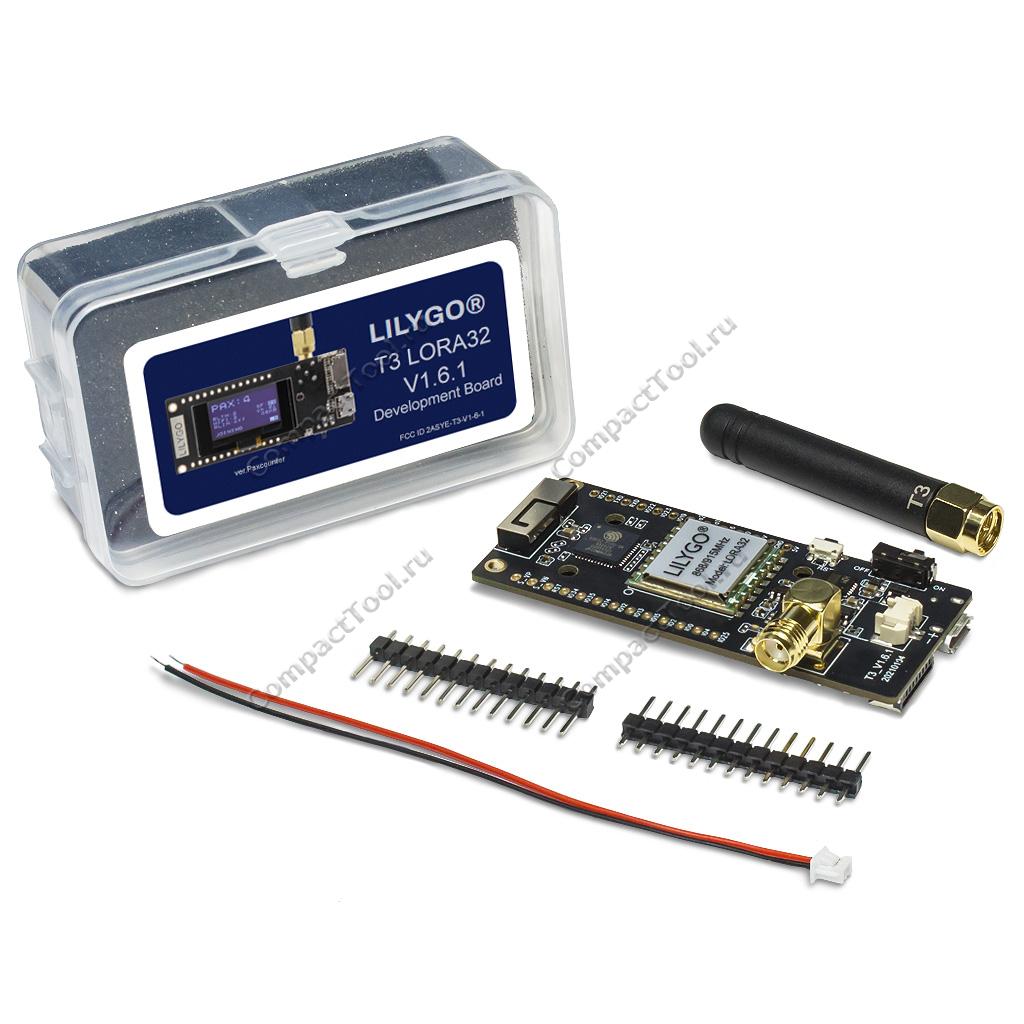

Комплектация

• 1x Модуль Lilygo T3 V1.6.1
• 1х Антенна LoRa 868 МГц 2дБи SMA
• 2x Коннектор PLS-13 2.54
• 1х Коннектор JST GH 2-1.25 с проводом 100мм
• 1x Бокс пластиковый

Плата разработчика Lilygo T3 LoRa32 V1.6.1 — представитель целой серии из более чем 14 электронных программируемых модулей Lilygo LoRa с уникальным дизайном, отличающихся друг от друга разнообразным набором аппаратных ресурсов, реализующих базовую основу для современных IoT-проектов с возможностью дальнейшего расширения, разработанных командой Xinyuan-Lilygo и её партнёрами. Всю серию модулей объединяет общее наличие на плате интерфейса энергоэффективной низкоскоростной беспроводной связи для больших дистанций LoRa на чипах Semtech XS127x, в паре с современным высокопроизводительным программируемым контроллером ESP32, также поддерживающим протоколы беспроводной коммуникации WiFi и Bluetooth. Модули LilyGo LoRa поставляются с фабрично записанной прошивкой, соответствующей выбранному проекту, и сопровождаются открытым исходным кодом с функциональными примерами.

Плата Lilygo T3 LoRa32 V1.6.1 комплектуется радиомодулем SX1276, транслирующим и принимающим сигналы в безлицензионном диапазоне EU868 на частоте 868МГц. Кроме этого варианта выпускаются аналогичные версии с частотой 915МГц и 433МГц (SX1278). Сочетание разом трёх интерфейсов беспроводной связи LoRa, WiFi и Bluetooth BLE позволяет легко и просто интегрировать Lilygo T3 LoRa32-приложение в окружающую инфраструктуру IoT-устройств. Около дюймовый монохромный дисплей OLED и слот карты MicrsoSD/TF обеспечивают запись/хранение и отображение цифровой информации. Встроенный контроллер заряда-разряда литиевой батареи даёт возможность модулю функционировать автономно (литиевая батарея 3.7В Li-Ion или 3.7В Li-Pol приобретается отдельно). Продолжительность автономной работы платы Lilygo T3 LoRa32 напрямую зависит от размера максимальной электрической ёмкости батареи и уровня её заряда. Наконец выводы контатов общего назначения процессора ESP32 с настраиваемыми функциями предоставляют Lilygo T3 LoRa32 перспективу неограниченного дальнейшего развития.

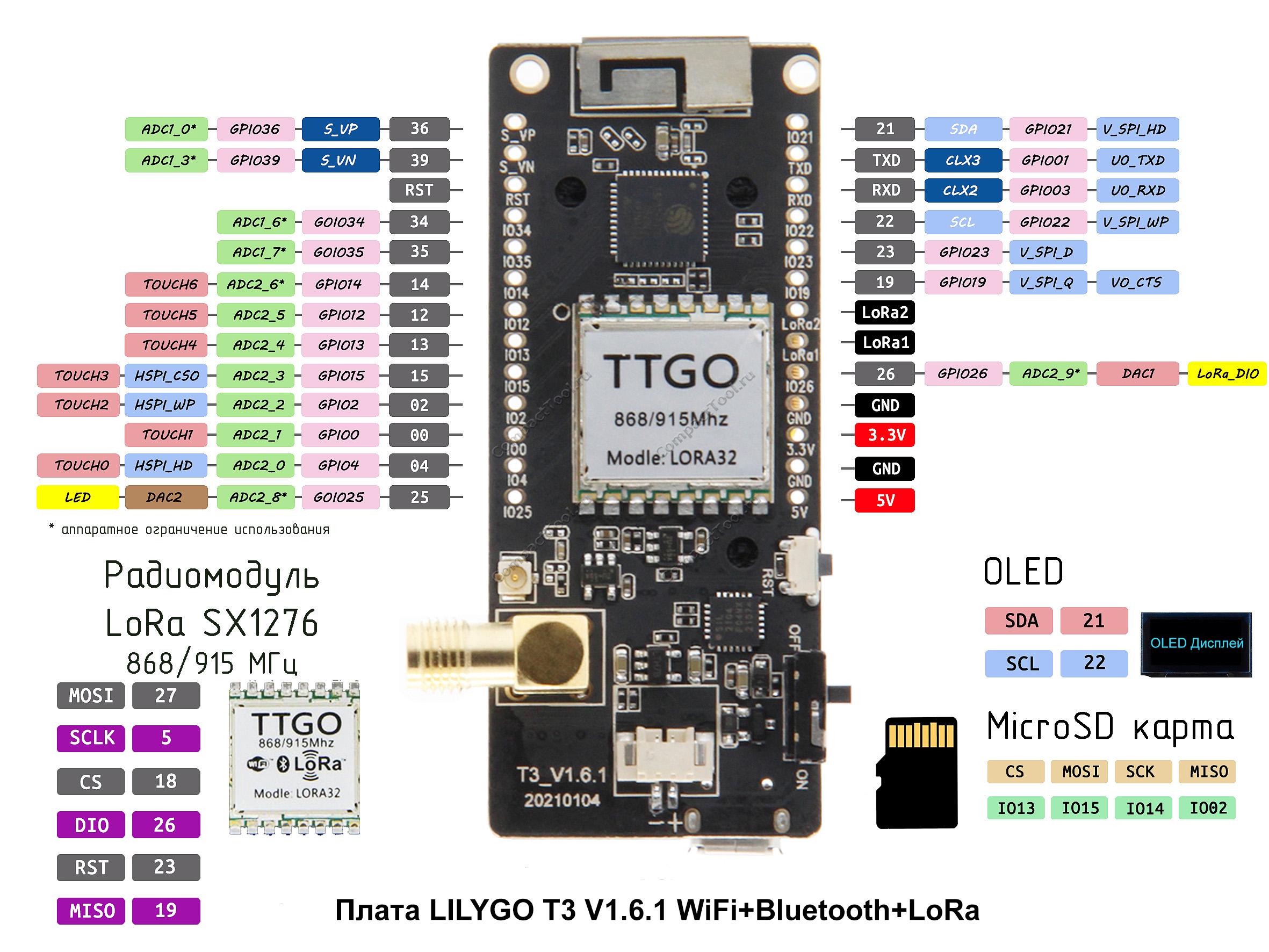

Назначение периферийных контактов LILYGO T3 LoRa32

Идея проекта Paxcounter

Способность контроллера ESP32 в реальном времени обнаруживать и контактировать с мобильными гаджетами — смартфонами, планшетами и другой электроникой — продемонстрирована в фабрично установленной версии программного обеспечения Paxcounter. Программа-счётчик активных сигналов радиопередатчиков WiFi/BT, находящихся в ближайшем окружении — это открытый проект, нацеленный на упрощение мониторинга за пассажиропотоком. Благодаря тому, что удобная мобильная связь очень прочно закрепилась в жизни человека, подавляющее большинство носят смартфоны с собой всегда и везде. Главная идея проекта Paxcounter на этом и построена — организация автоматического подсчёта числа людей по их гаджетам.

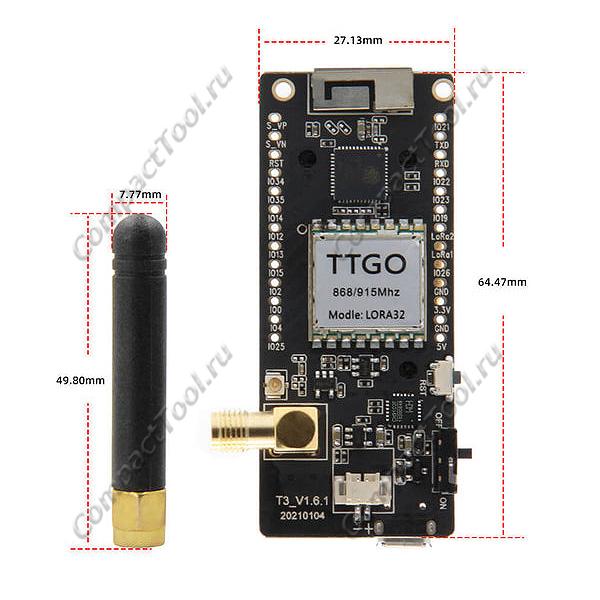

Физические размеры, мм

Документация и ПО

1. Ресурс поддержки серии Lilygo-Lora
2. Страница проекта ESP32-Paxcounter
3. Онлайн программатор для записи прошивки Meshtastic
