CM4-WiFi7-PoE Mcuzone Плата расширения

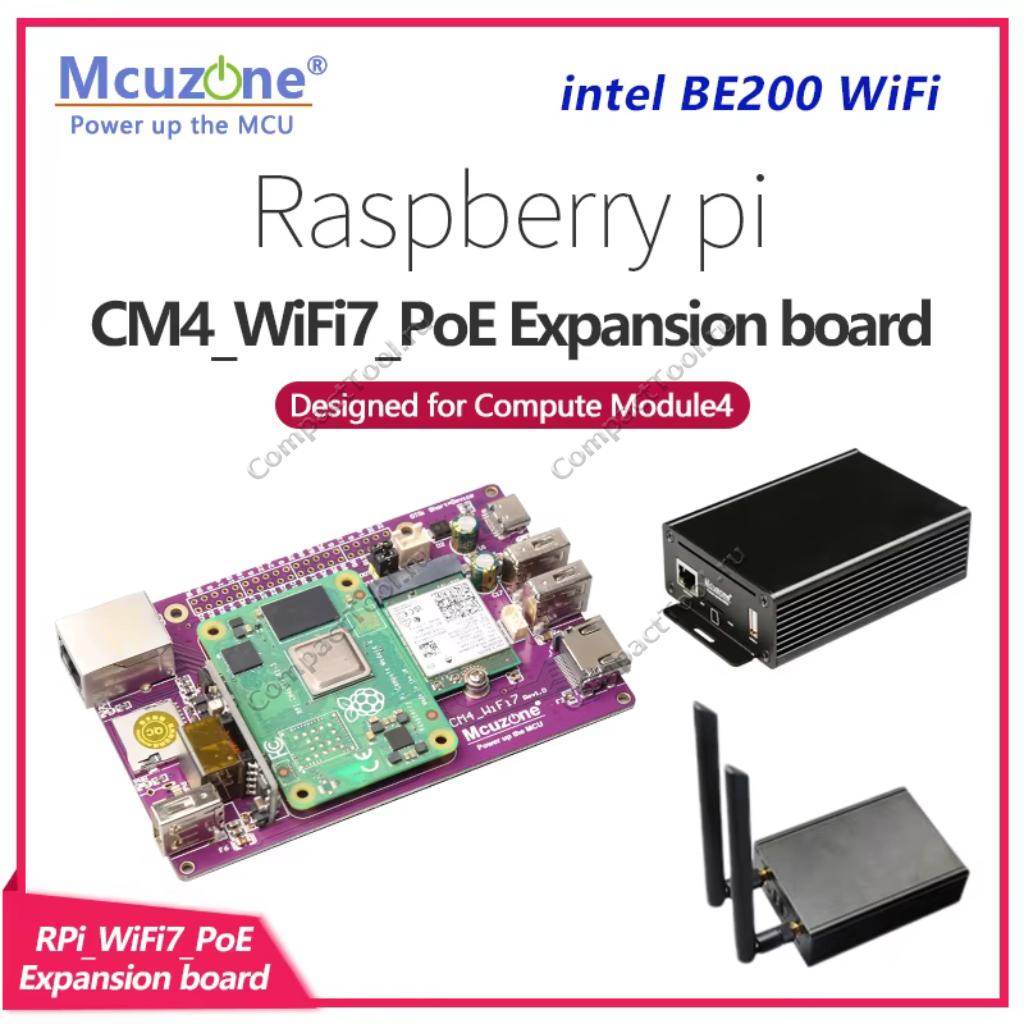

Современное универсальное решение Mcuzone CM4 WiFi 7 PoE ориентированно на разработку и изготовление многоцелевых периферийных IoT-приложений с возможностью локальной обработки различных типов данных, использующих вычислительную мощность промышленного модуля Raspberry Pi Compute Module 4 (RPi CM4). Плата CM4-WiFi7 Mcuzone обладает широким набором коммуникационных интерфейсов, поддерживает технологию передачи напряжения через Ethernet (PoE) для упрошения подключения к питанию, а также совместима со сторонними модулями беспроводной связи WiFi/Bluetooth в форм-факторе M.2 Key-E 2230 (например, ультраскоростной модуль Intel BE200 WiFi7 802.11 a/b/g/n/ac/ax/be + Bluetooth 5.4).

Укомплектованная четырьмя портами USB для подключения дополнительного оборудования, выходом HDMI цифровго видео- и аудиопотока, а также слотом карты памяти MicroSD/TF, плата CM4_WiFi7_PoE обеспечивает достижение максимальной эффективности от CM4 в любых задачах. Надёжность и стабильность работы главного процессора модуля CM4 под высокими нагрузками предусмотрена наличием системы активного охлаждения, состояющей из теплоотводящего радиатора и электровентилятора. Входящие в набор две SMA-антенны и окрашенный в чёрный цвет алюминиевый корпус позволяют придать плате расширения вид законченного устройства.

Технические характеристики

• Модель: CM4 WiFi 7 Rev1.0 Mcuzone Expansion Board / аналог
• Питание: 5В 3А (через USB), 44~57В (PoE)
• Совместимость с Raspberry Pi: все модели Compute Module 4 (CM4), включая варианты с/без WiFi/BT, с/без eMMC
• PoE-адаптер: встроенный DP5300A
• Интерфейсы
  • Разъём 2x DF40HC3.0: высокоскоростные и низкоскоростные порты CM4
  • Коннектор M.2 Key-E PCIe: поддержка адаптеров беспроводной связи Intel форм-фактора M.2 2230 (3-диапазонный Intel BE200 WiFi7/BT5.4 и др.)
  • Слот MiscroSD: поддержка карты памяти TF с перационной системой для CM4 без eMMC
  • Антенный порт: 2х SMA, внешняя антенна для адаптера беспроводного связи
  • Порт HDMI 1.4: выдеовыход с разрешением до 4К
  • Порт USB: 3х USB 2.0 для периферии (встроенный USB-хаб), Type-C для питания и обновления ПО
  • Порт RJ-45: 1 ГБит Ethernet с поддержкой технологии Power over Ethernet (PoE)
  • Коннектор (2х20) 40pin-2.54мм: цифровые порты общего назначения Raspberry Pi GPIO
  • Коннектор FPC/FFC 22*0.5мм: 4-полосный CSI для камеры
  • Коннектор XH2-2.54: выход 5В для вентилятора охлаждения

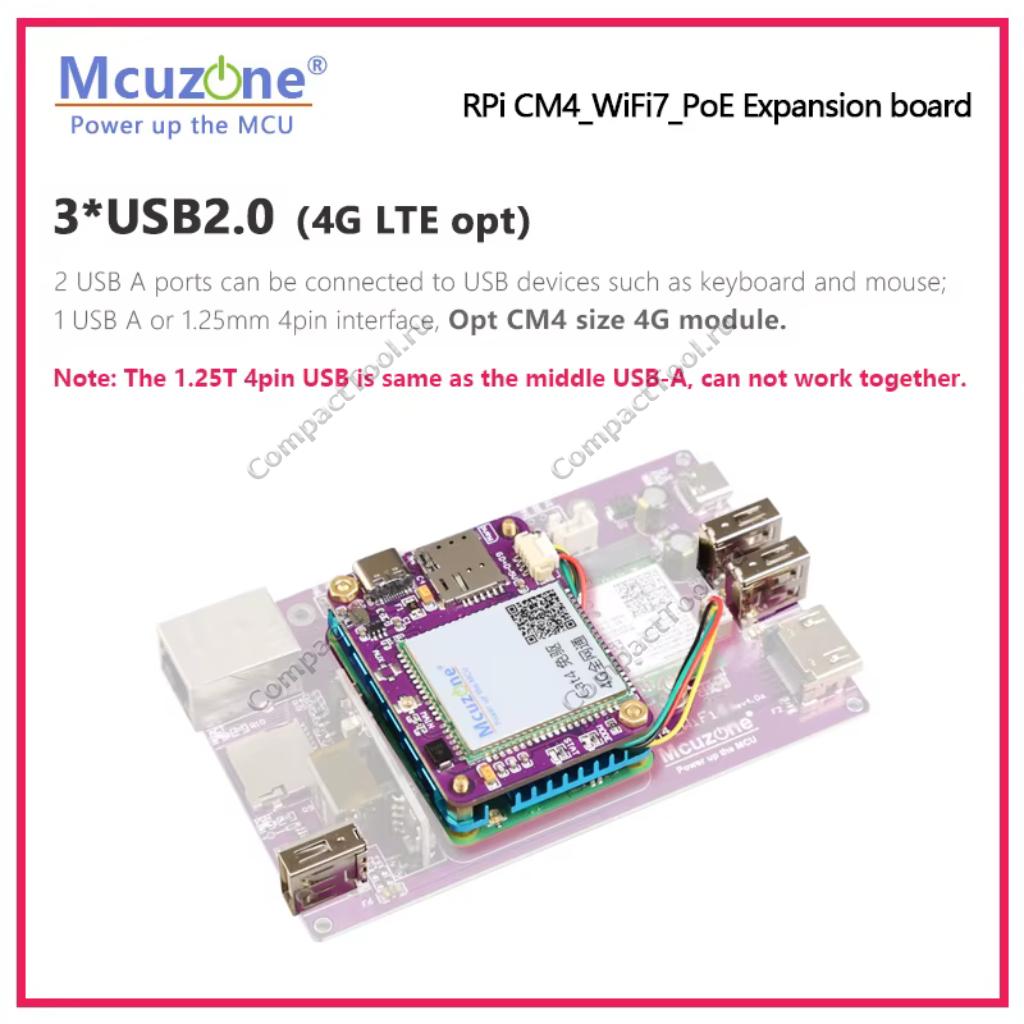

  • Коннектор M1.25-4pin (5VD-D+G): USB2.0, запарелеллен с портом USB Type-A
  • Джамперы BOOT/OTG: управление режимами USB-коммуникации для CM4
• Индикаторы: питание CM4, активность CM4
• Корпус: разборный, из алюминиевого сплава, окрашенный в черный цвет
• Настенный монтаж: нет
• Размеры: платы 110 х 70мм, корпуса 113 х 80 х 37мм (без антенны)
• Вес платы: 55г.
• Вес (брутто): 400г.

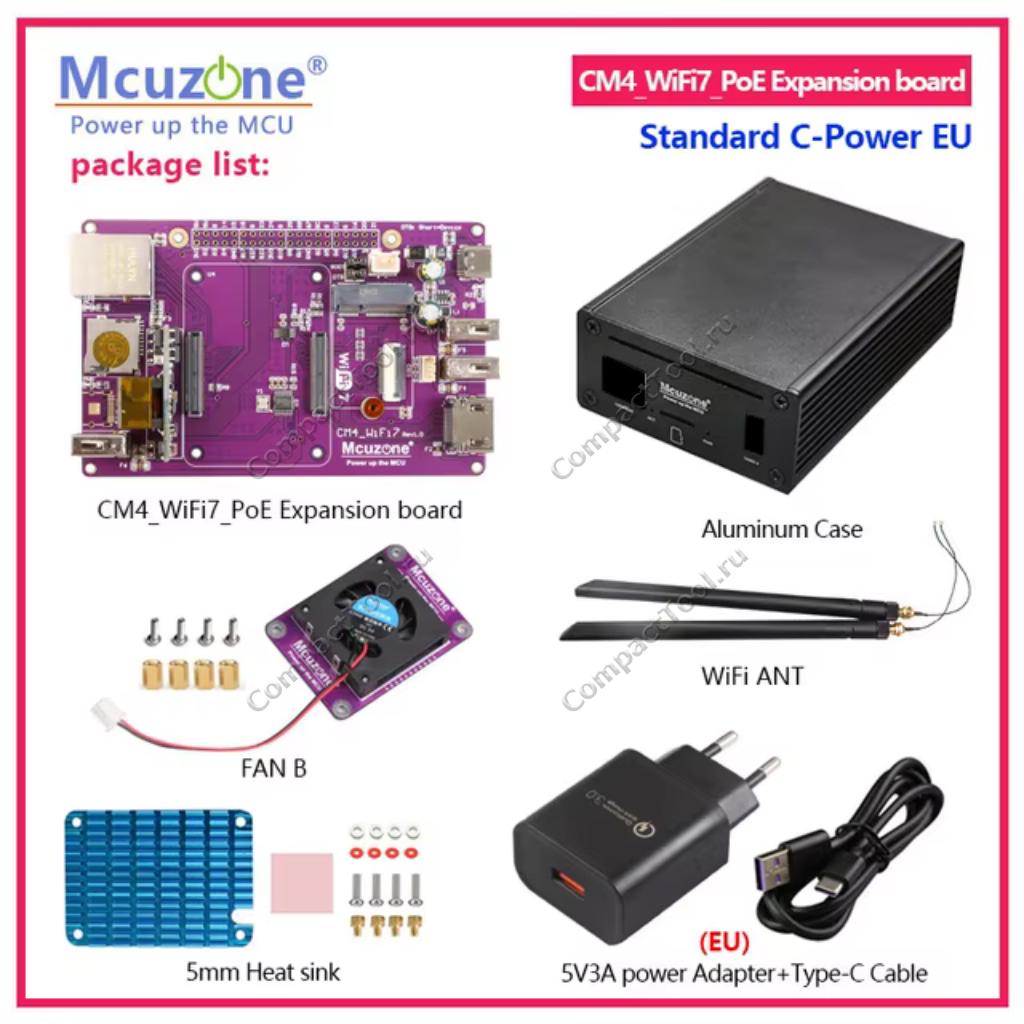

Комплектация

• 1х Плата CM4 WiFi 7 Rev1.0 Mcuzone Expansion Board
• 2х Кабель-адаптер пигтейл SMA-iPEX MHF4/u.FL 100мм
• 2х Антенна SMA внешняя
• 1х Радиатор теплоотводящий 55 х 41мм с набором крепления
• 1х Термопрокладка
• 1х Модуль вентилятора охлаждения с набором крепления
• 1x Корпус алюминиевый чёрный

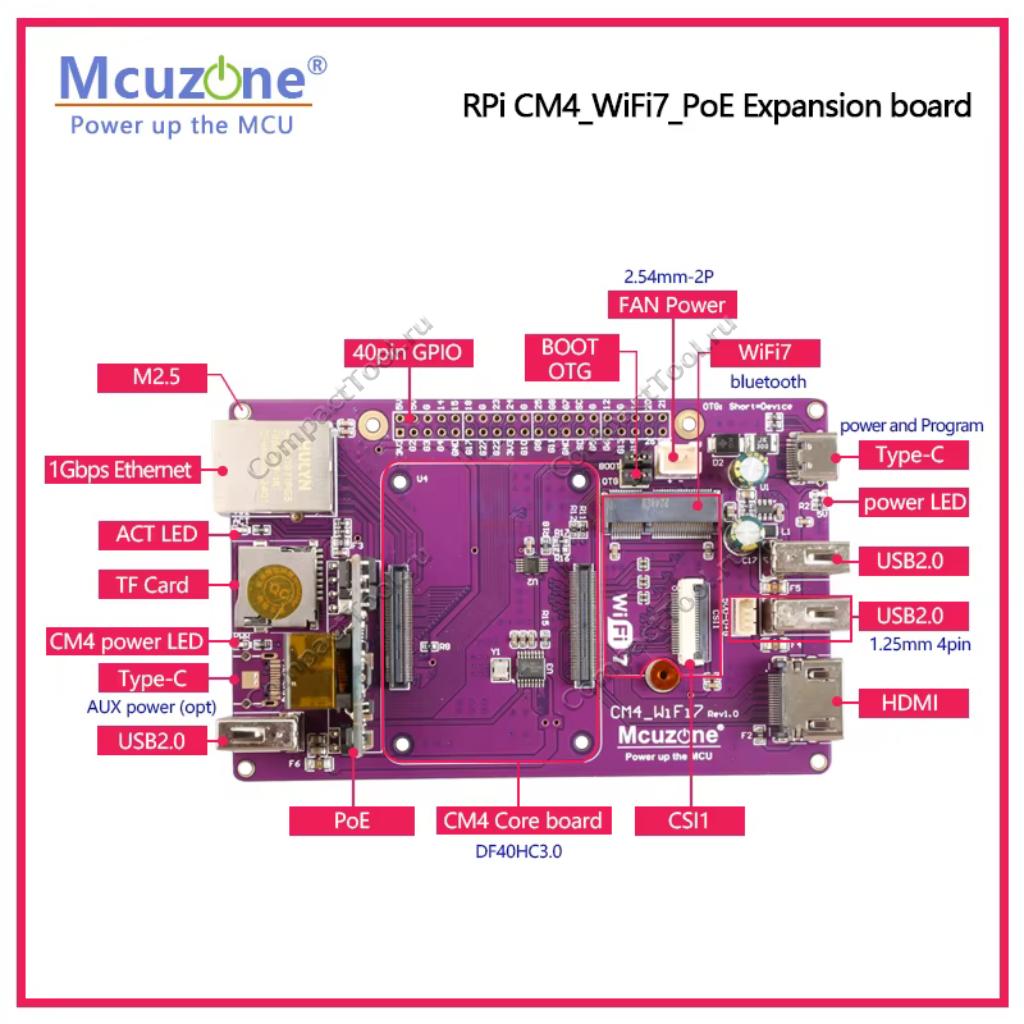

Расположение компонентов и интерфейсов на плате
