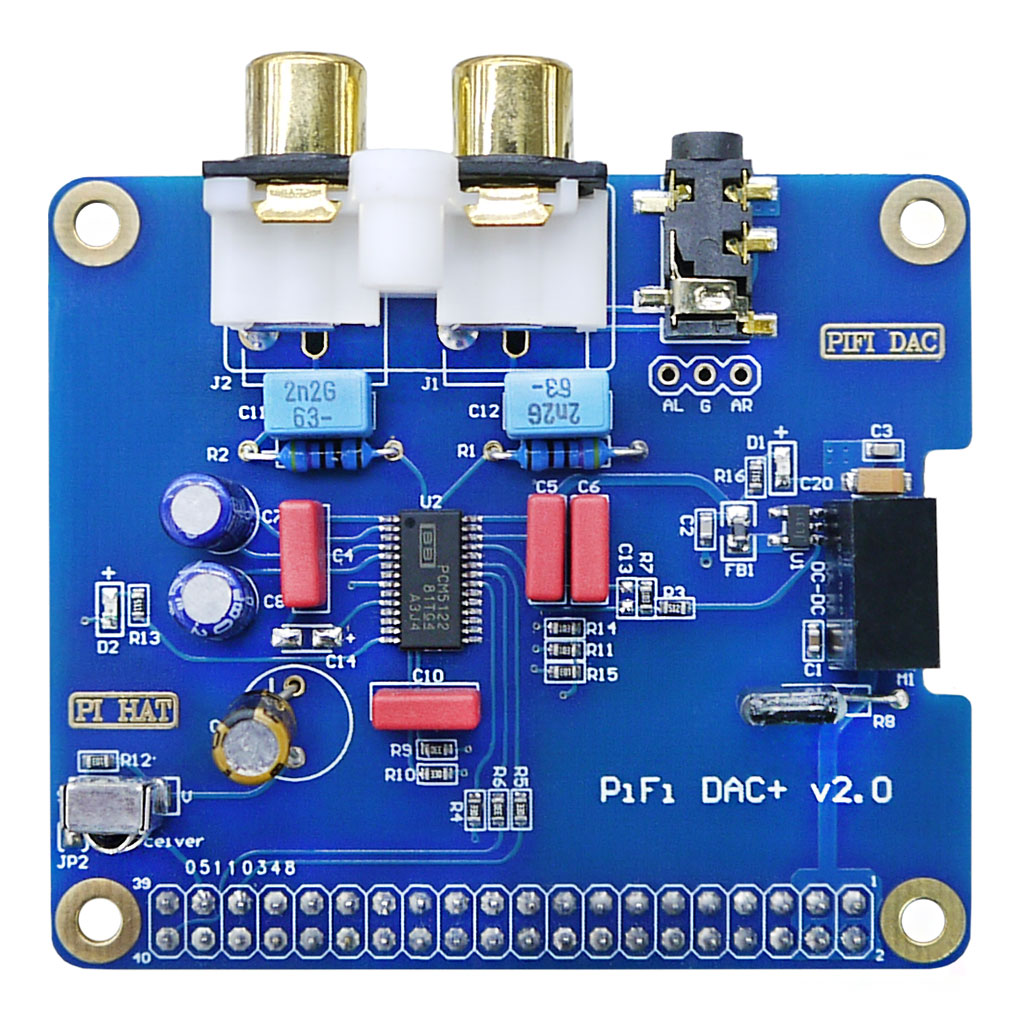

PIFI DAC+ V2.0 HAT Аудиомодуль звуковая карта ЦАП PCM5122 с корпусом для Raspberry Pi

Плата расширения PiFi DAC+ V2.0 HAT с высококачественным цифро-аналоговым преобразователем PCM5122 предназначена для создания на платформе Raspberry Pi компактной портативной аудиосистемы в сегменте недорогих HiFi-устройств под управлением большинства популярных версий ОС GNU/Linix. Звуковая карта PiFi DAC+ V2.0 с максимальной частотой дискретизации 384 кГц позволяет без потери качества воспроизводить аудиофайлы или цифровые звуковые потоки из различных источников. Аудиоплата PIFI DAC+ v2.0 совместима со всеми моделями Raspberry Pi до 5 поколения включительно, имеет поддержку в популярных операционных системах: Raspberry Pi OS (ранее Raspbian OS), Volumio, OSMC и др.

Характеристики: Модель: PIFI DAC+ V2.0 HAT Совместимость c Raspberry Pi: модели 2B, 2B+, 3B, 3B+, 4B, 5 Поддерживаемые ОС: XBMC, RuneAudio, MoOde, OSMC, OpenELEC, Raspbian (Raspberry pi OS), Volumio, Pi Core player и др. Цифро-аналоговый преобразователь, ЦАП: TI Burr Brown PCM5122 Разрядность: 32-бита Частота дискретизации: 384 кГц Соотношение сигнал/шум (SNR): 112дБ Коэффициент нелинейных искажений (THD+N): -93дБ Поддерживаемые форматы: FLAC, WAV, MP3, AAC, ALAC, DSD Беспроводная связь: ИК-приёмник на GPIO26, 38 КГц Входы/выходы: разъёмы Phono/RCA, гнездо стерео аудио 3.5мм Аппаратный интерфейс: I2C, I2S, GPIO Индикация: питание, состояние (активность ЦАП) Размеры платы: 65 х 63 х 31 мм Материал корпуса: полупрозрачный акрил Размеры корпуса: 96 х 67.5 х 31.5 мм Особенности: ➥ Дугообразная трассировка дорожек, позолоченные контакты RCA стерео выхода и выхода разъёма аудио 3.5мм, уменьшающие искажения сигнала ➥ Изолированный вход питания напрямую от Raspberry Pi - дополнительный источник не требуется ➥ Встроенный стабилизатор напряжения ➥ Поддержка дистанционного управления с пультов RC6

Комплектация: 1х PIFI DAC V2.0+ HAT 1х Декоративный корпус (6 акриловых пластин для самостоятельной сборки) 8х Стойка шестигранная М2.5х10+5 мм 4х Стойка шестигранная М2.5х7+5 мм 4х Стойка шестигранная М2.5х5+5 мм 4х Втулка латунная М2.5х6 мм 1х Комплект винтов и гаек М2.5 Упаковка: Бокс из плотного картона, воздушно-пузырьковая плёнка, зип-лок полиэтиленовый пакет (гриппер) Размеры: 110 x 87 x 60 мм Вес брутто: 138 г.

Собственная аудиосистема Raspberry Pi 2 или 3, расположенная внутри чипов BCM28xx, далека от совершенства, хотя и обеспечивает качество звучания на среднем уровне, часто более чем достаточном для выполнения большинства основных задач. Тоже самое касается компьютера RPi четвёртого поколения c процессором BCM271x, его звуковоспроизводящая система также не отличается чистотой аудиосигнала. В пятом поколении Raspberry Pi, качество звука заметно улучшено и сильно приближено к качеству звучания CD, однако стандартного 3.5-миллиметрового разъёма AUX более нет на плате корманного ПК. Современными альтернативными вариантами воспроизведения высококачественного звука на платформе Raspberry Pi, так ценимым меломанами и аудиофилами, являются платы расширения с ЦАП или внешние USB-аудиокарты.

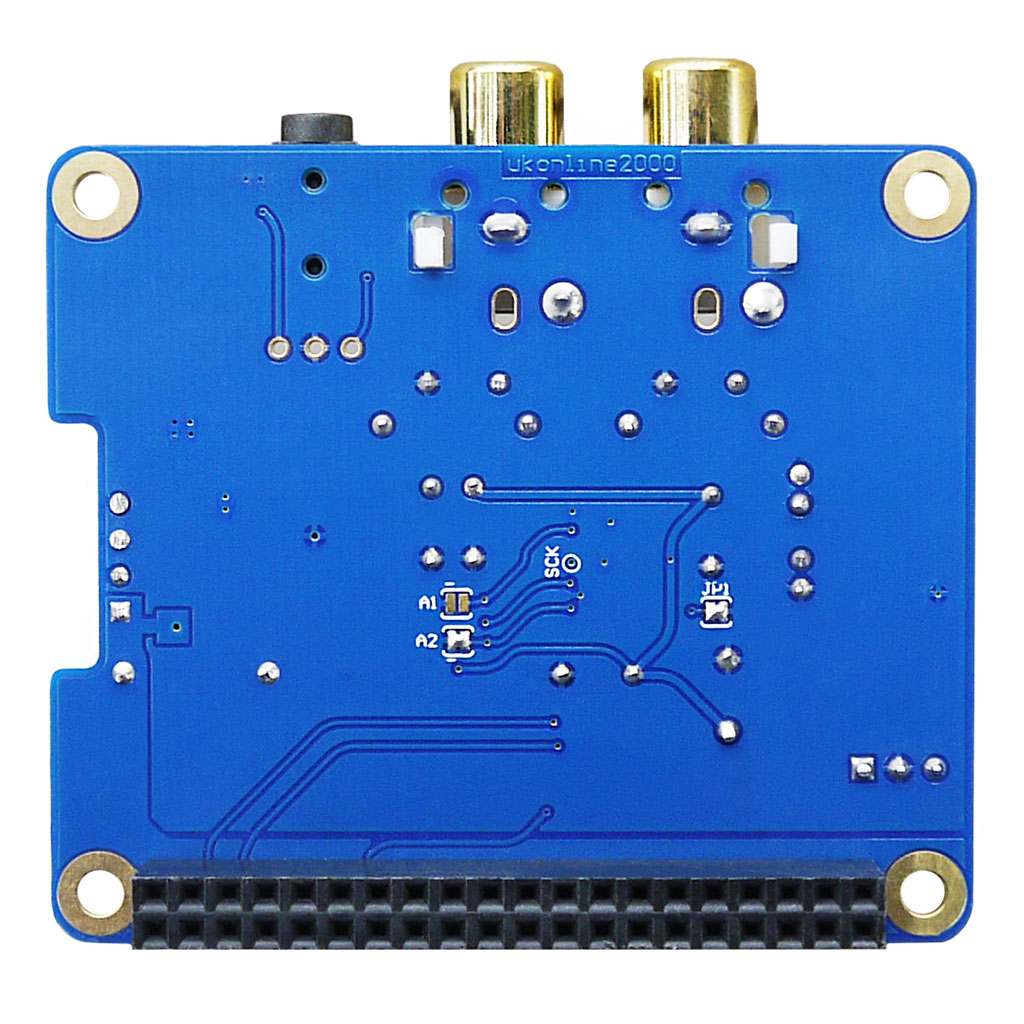

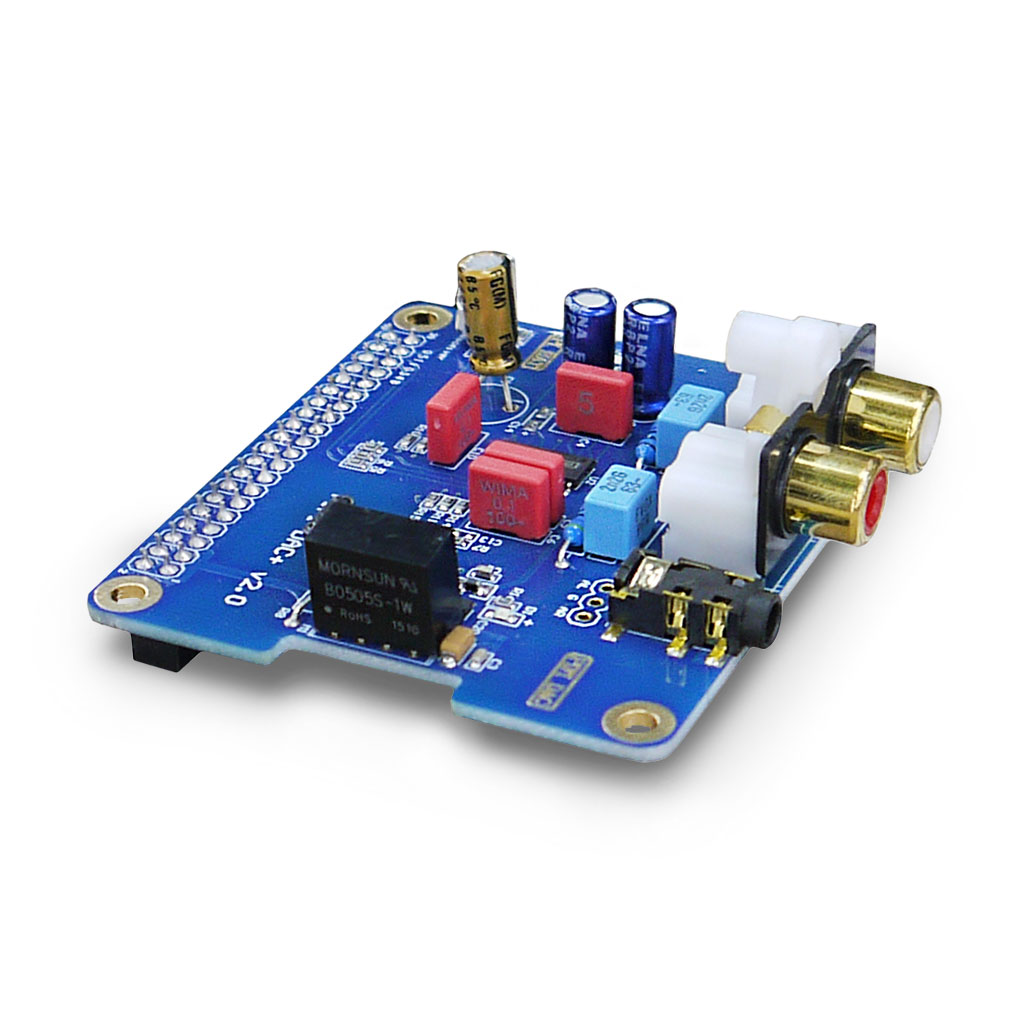

Интерфейсы и компоненты PIFI DAC+ V2.0 HAT

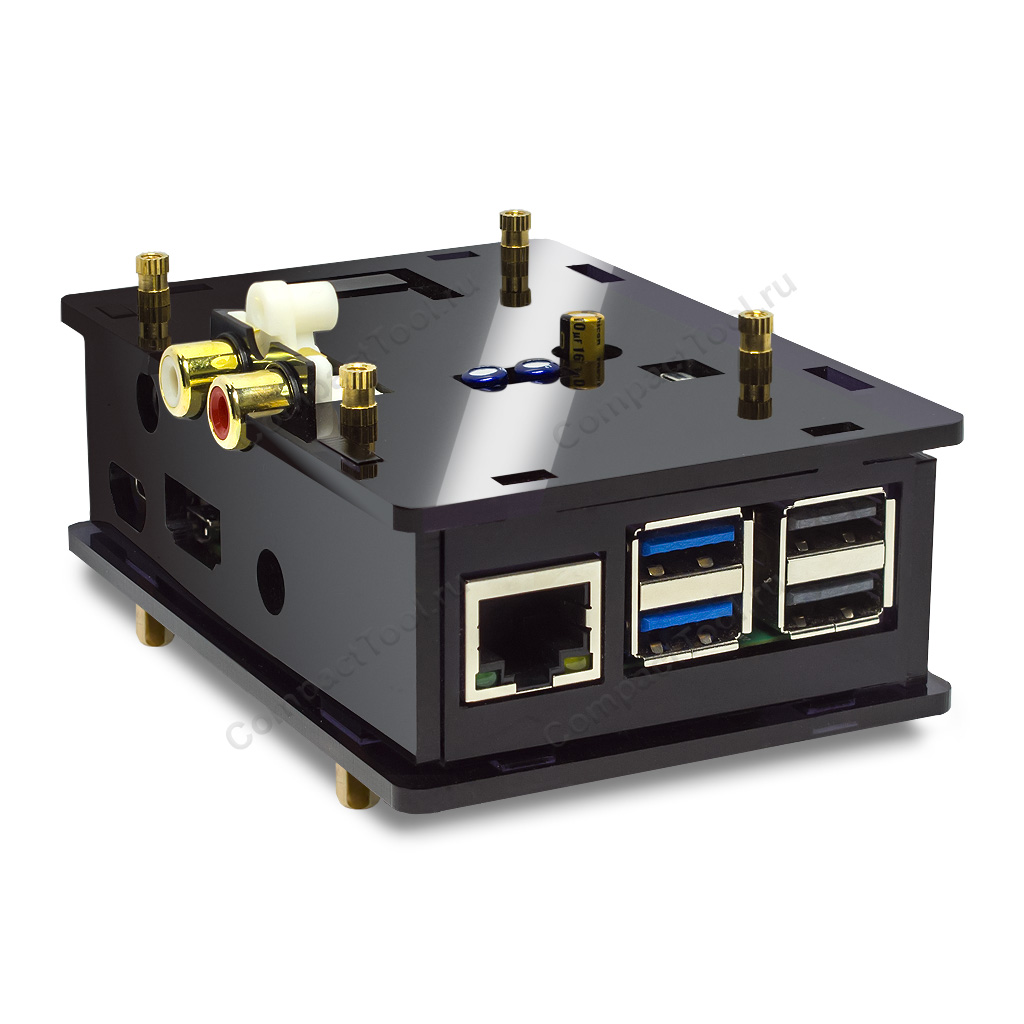

Декоративный акриловый корпус

Дизайнерский корпус из полупрозрачного глянцевого акрила, сочетающий оттенки чёрного и золотого, поможет создать особенную привлекательность устройству с картой Pifi DAC v2.0+. Корпус сборный, лёгкий и прочный, полностью совместимый с моделями Raspberry Pi второго и третьего поколений. Он также частично подходит для использования с моделями Raspberry Pi четвертого и пятого поколений. Из-за изменений в размере и расположении видеовыхода у двух последних моделей, невозможно полноценно использовать боковую панельку со стороны разъёма питания. Приемлемым вариантом может быть отказ от её установки, тем самым сильно не изменяется внешний вид устройства, либо самостоятельная и аккуратная доработка.

Краткая инструкция по настройке PIFI DAC PCM5122 на Raspberry Pi 5

Пример приводится для Raspberry Pi 5 / Raspberry Pi OS Bookworm

1. Соедините 40-контактные разъёмы GPIO платы Raspberry Pi и DAC+. Убедитесь, что контакты правильно совмещены при установке платы ЦАП — коннекторы RCA и разъём 3.5мм аудио платы ЦАП должны располагаться по одну сторону c HDMI-разъёмами Raspberry Pi. Подключите к любому из выходов аудио усилитель или активные колонки, запустите Raspberry Pi.

2. Отредактируйте файл config.txt через терминал командой
