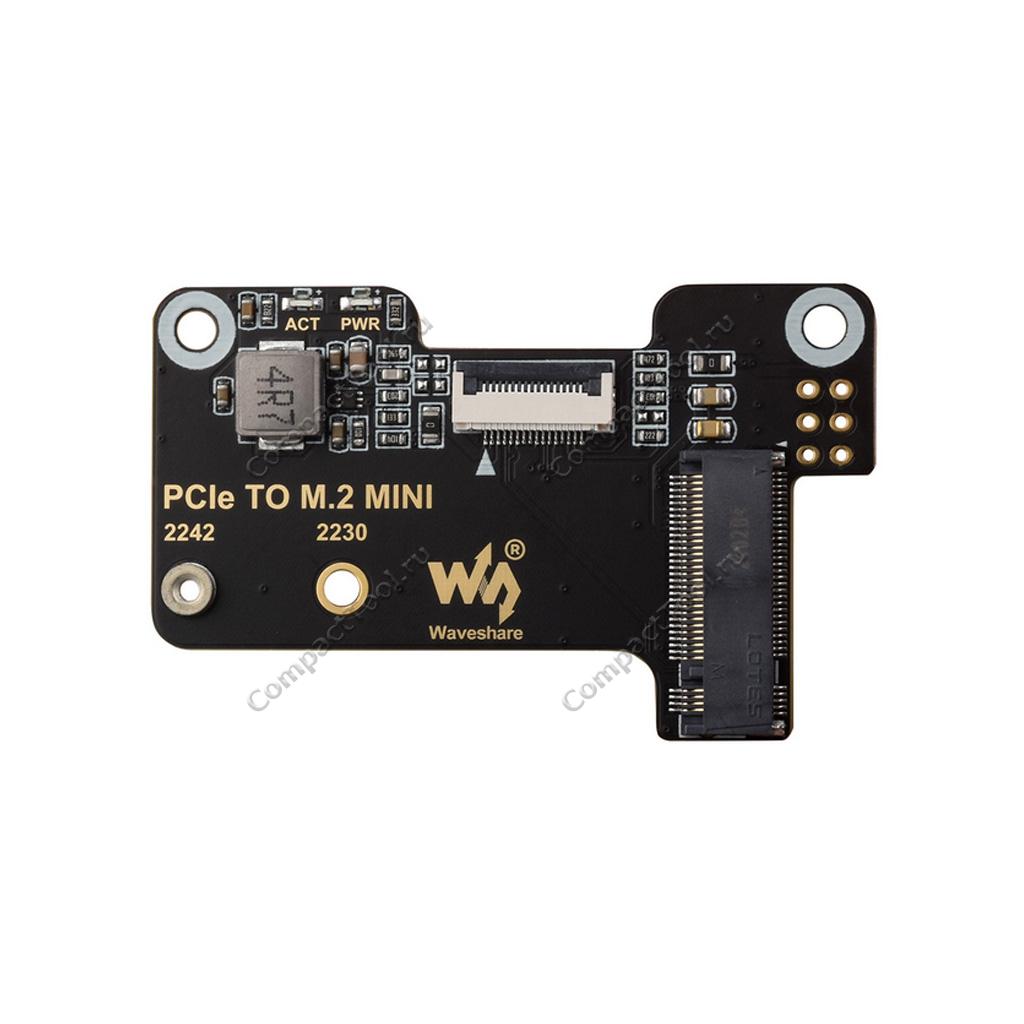

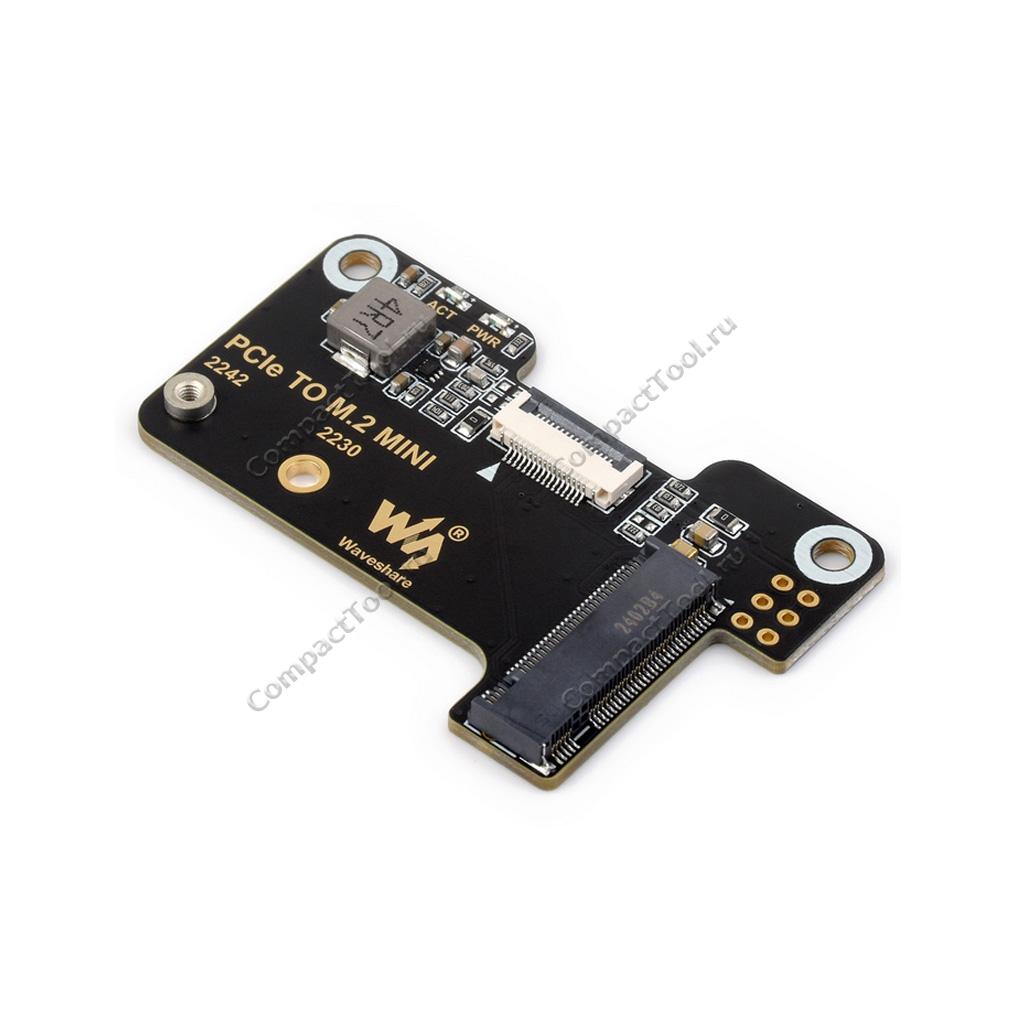

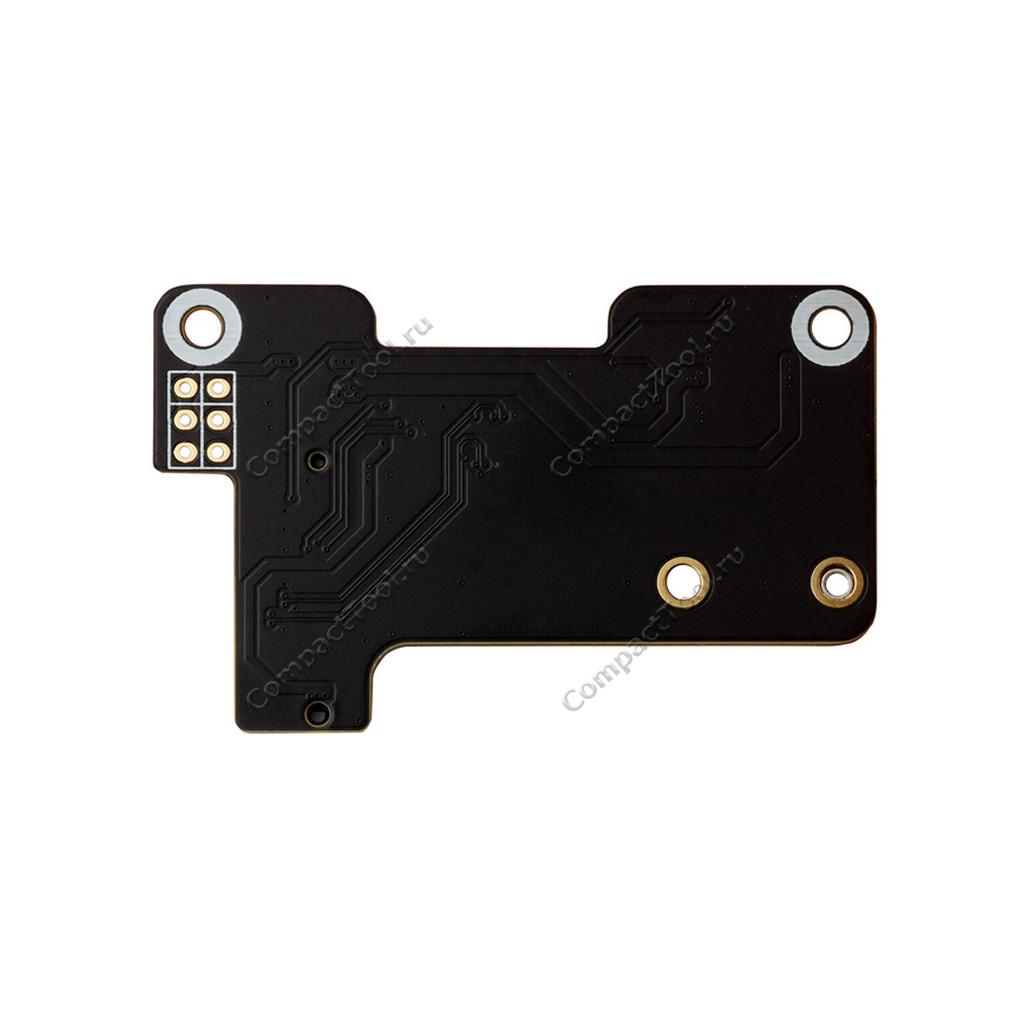

PCIe TO M.2 MINI Waveshare Адаптер для Raspberry Pi 5

Технические характеристики

• Модель: PCIe TO M.2 MINI Waveshare
• Напряжение питания: 5В (PCIe или GPIO)
• Совместимость с одноплатными ПК (SBC): Raspberry Pi 5
• Количество слотов M.2 M-Key (B&M Key): 1

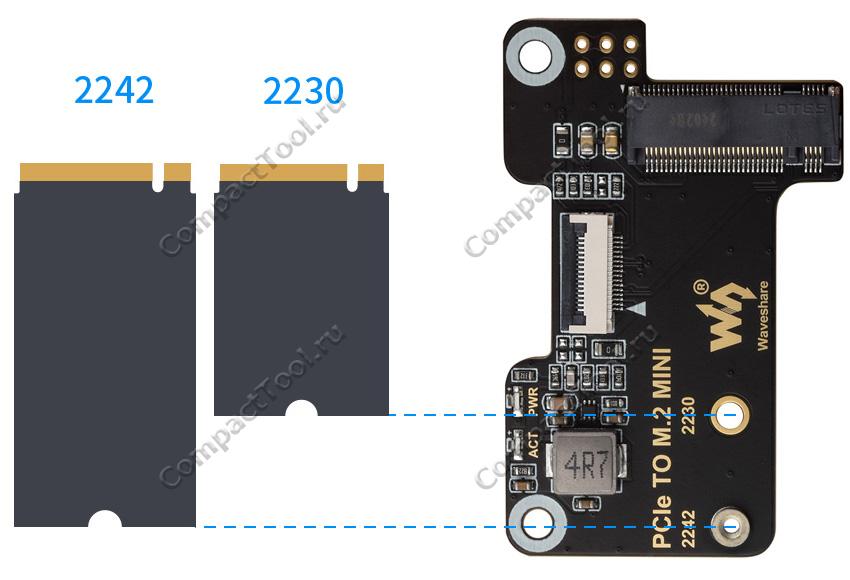

• Совместимые размеры NVME-модулей: 2230, 2242
• Соответствие спецификации PCIe: Gen2, Gen3
• Индикация: рабочее состояние, активность NVME
• Размеры: 56.60 х 35.50 х 4.8мм
• Вес (брутто): 20г

Комплектация

• 1х Модуль адаптера PCIe To M.2 MINI
• 1х Кабель FPC 16х0,5 40мм (асимметричный)
• 1х Коннектор PBD-6L x2.54мм
• 1х Набор креплений (винты, стойки)

Архитектура одноплатного ПК Raspberry Pi 5 со свободным доступом к одноканальной шине PCIe 2.0 предоставляет возможность добавления платформе нового функционала с использованием разнообразных специализированных модулей и плат расширения HAT+. Наиболее востребованным решением для пользователей Raspberry Pi 5 является возможность интеграции электронных модулей, спроектированных в соответствии со спецификацией высокоскоростного протокола NVME M.2, к которым относятся растущее число многообразных моделей ИИ-ускорителей и твердотельных SSD-накопителей. Плата адаптера PCIe TO M.2 Mini Waveshare обеспечивает совместимость RPi5 c любыми устройствами SSD NVME M.2 с шиной PCIe второго (Gen2), либо третьего (Gen3) поколения, и физическими размерами 2230/2242. Адаптер имеет компактные размеры, поддерживает SSD объёмом памяти до 1ТБ и и обладает максимально простыми подключением и настройкой ПО.

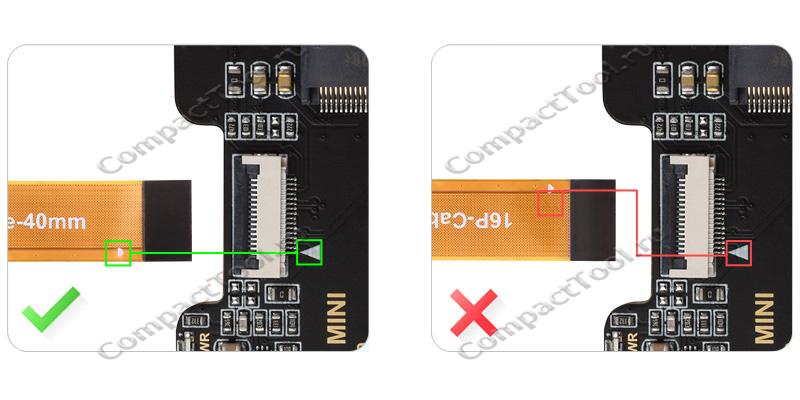

Благодаря поперечному расположению коннектора NVME M.2, плата оставляет открытой большую часть RPi5, включая разъёмы камеры/дисплея и штыревую колодку портов общего назначения GPIO, не считая её первых 6 контактов, для которых в комплектацию входит дополнительный соединитель PBD-6L. Плоский печатный соединительный кабель FPC16*0.5 не асимметричен в разводке токопроводящих дорожек и требует подключение платы адаптера к RPi5 в соответствии с обозначением первых контактов.

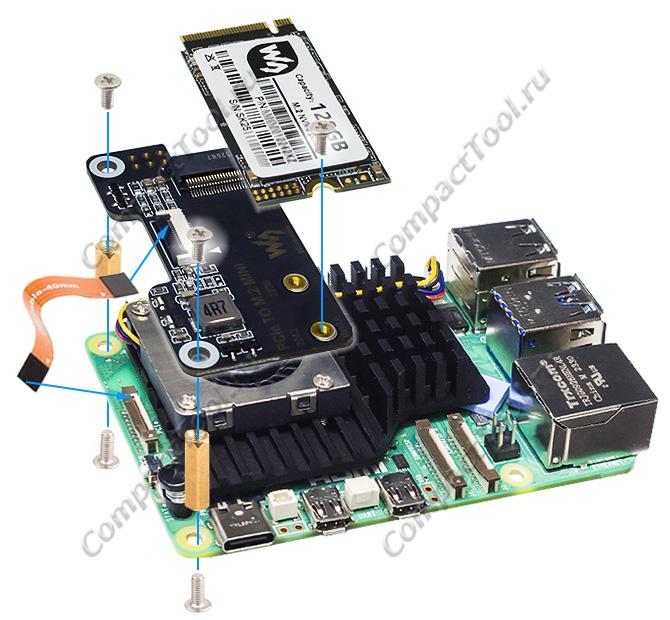

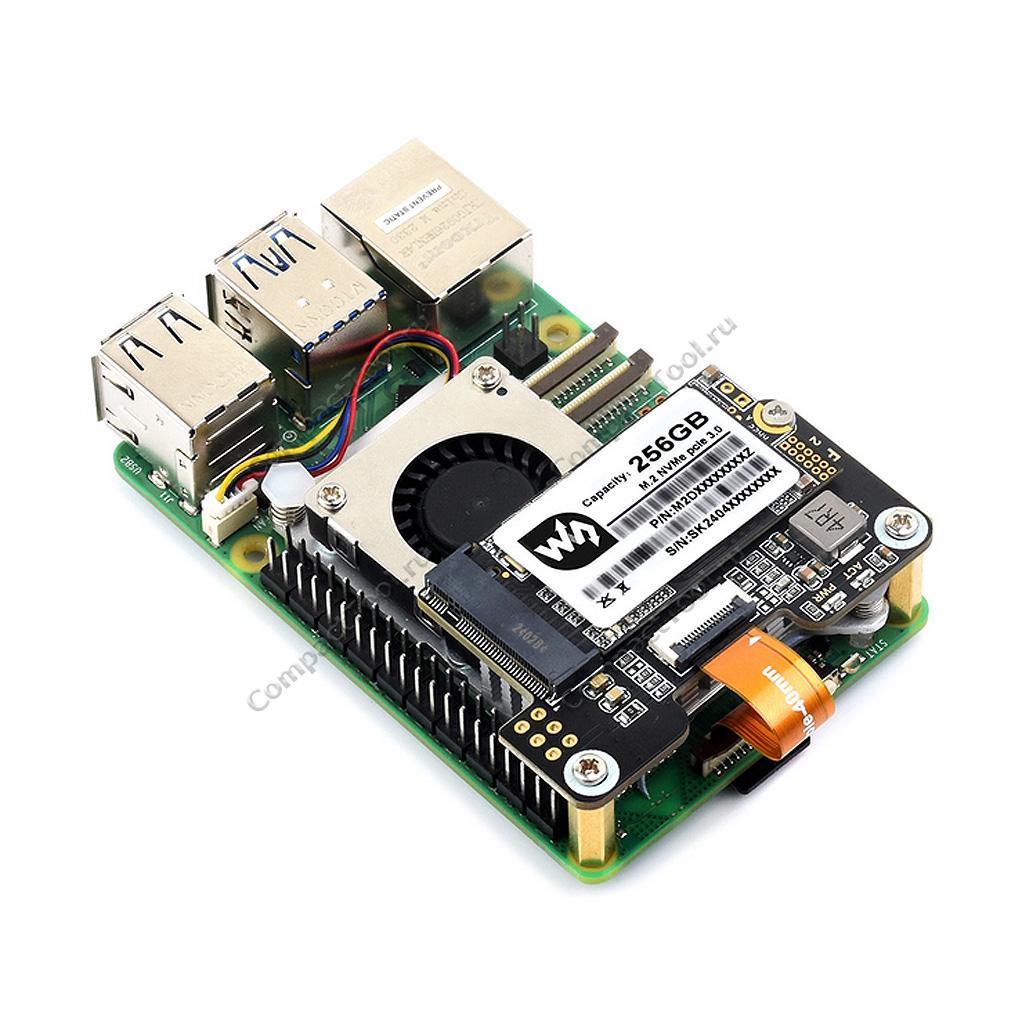

Пример сборки и установки PCIe TO M.2 MINI на Raspberry Pi 5

Документация

1. Инструкция по настройке ПО (англ., PDF)
